Auswirkung von Siliziumnitrid-Schichtvorbereitungsverfahren auf die Genauigkeit der Schichtdickenkontrolle

Auswirkung von Siliziumnitrid-Schichtvorbereitungsverfahren auf die Genauigkeit der Schichtdickenkontrolle

vor 3 Monaten

Herstellungsverfahren für Siliziumnitridschichten

Chemische Niederdruck-Gasphasenabscheidung (LPCVD)

Die chemische Niederdruck-Gasphasenabscheidung (Low Pressure Chemical Vapor Deposition, LPCVD) ist ein hochentwickeltes Abscheidungsverfahren, das unter reduziertem Druck arbeitet, in der Regel bei 133 Pa oder weniger. Diese Methode nutzt eine hohe thermische Umgebung, um die Gasdiffusion und die mittlere freie Weglänge innerhalb der Reaktionskammer zu verbessern, was zu einer hervorragenden Gleichmäßigkeit der Schicht und des Widerstandes führt. Der niedrige Druck beschleunigt den Gastransport, so dass Verunreinigungen und Nebenprodukte schnell aus der Reaktionszone entfernt werden können, wodurch die Selbstdotierung minimiert und die Produktionseffizienz gesteigert wird.

Vorteile:

  • Gleichmäßige Schichtdicke: Das LPCVD-Verfahren zeichnet sich durch die Herstellung von Schichten mit ausgezeichneter Schichtdickengleichmäßigkeit über große Substrate hinweg aus und eignet sich daher ideal für Anwendungen, die gleichbleibende Schichteigenschaften erfordern.
  • Hohe Reproduzierbarkeit: Das Verfahren bietet eine hohe Reproduzierbarkeit, die sicherstellt, dass bei jedem Abscheidungslauf ähnliche Ergebnisse erzielt werden, was für die Massenproduktion in der Halbleiterindustrie entscheidend ist.
  • Verbesserte Grabenabdeckung: Die verbesserte Gasdiffusion und mittlere freie Weglänge tragen zu einer besseren Grabenabdeckung und -füllung bei, was für komplizierte Bauteilstrukturen entscheidend ist.

Benachteiligungen:

  • Höhere Abscheidetemperatur: Die LPCVD erfordert höhere Abscheidetemperaturen, die das Substrat thermisch belasten können und eine robustere Ausrüstung erfordern.
  • Anforderungen an die Ausrüstung: Die Notwendigkeit einer präzisen Temperatur- und Druckregelung erfordert fortschrittliche und teure Anlagen, was die Gesamtkosten des Prozesses erhöht.
  • Engeres Prozessfenster: Das Prozessfenster für die LPCVD ist relativ eng und reagiert daher empfindlicher auf Schwankungen der Prozessparameter, was die Prozessoptimierung und -steuerung erschweren kann.

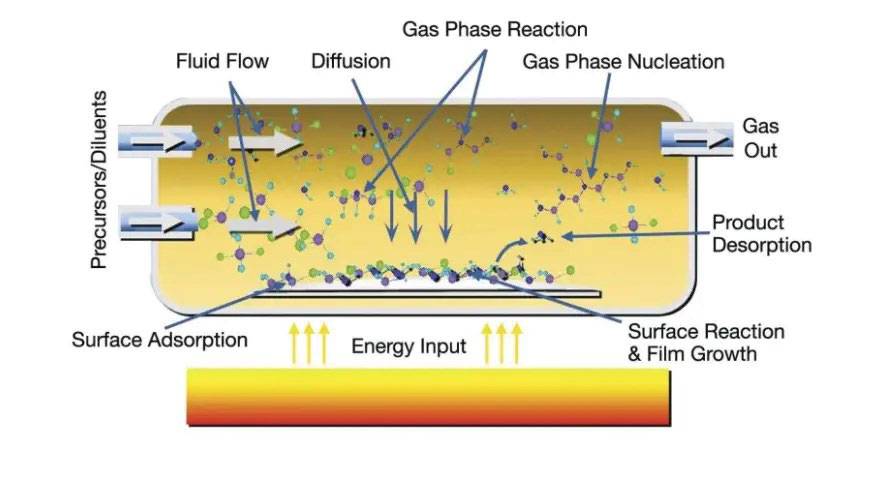

Chemische Niederdruck-Gasphasenabscheidung (LPCVD)

Die LPCVD wird in der Halbleiterindustrie häufig für die Abscheidung hochwertiger Dünnschichten eingesetzt, insbesondere für Anwendungen wie Widerstände, Kondensator-Dielektrika, MEMS und Antireflexbeschichtungen. Trotz ihrer Herausforderungen bleibt die LPCVD eine bevorzugte Methode, da sie hochwertige, gleichmäßige Schichten mit minimalen Defekten liefert.

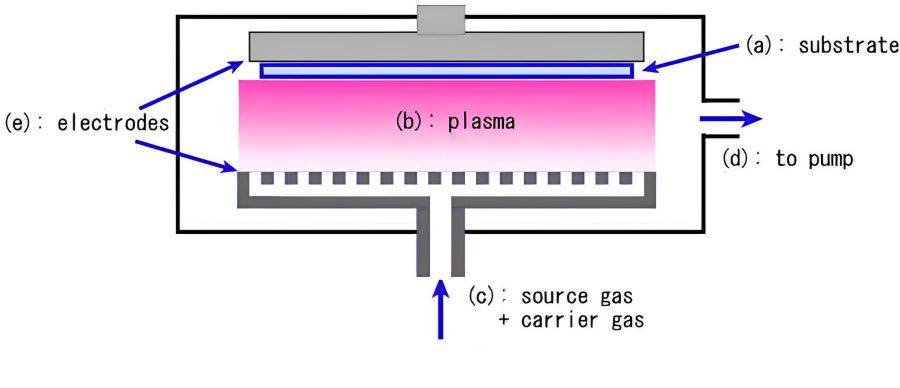

Plasmaunterstützte chemische Gasphasenabscheidung (PECVD)

Die plasmaunterstützte chemische Gasphasenabscheidung (PECVD) ist ein vielseitiges Verfahren zur Abscheidung dünner Schichten bei deutlich niedrigeren Temperaturen als die traditionelle chemische Gasphasenabscheidung bei niedrigem Druck (LPCVD). Diese Technik nutzt die Energie eines Plasmas zur Aktivierung des Abscheidungsprozesses und ermöglicht die Herstellung von Schichten wie Siliziumnitrid, amorphes Silizium und mikrokristallines Silizium auf einer Vielzahl von Substraten wie optischem Glas, Silizium, Quarz und Edelstahl.

Vorteile
Einer der Hauptvorteile der PECVD ist die Möglichkeit, bei niedrigeren Temperaturen zu arbeiten, die in der Regel zwischen 200 und 400 °C liegen, im Gegensatz zu den 425 bis 900 °C, die für die LPCVD erforderlich sind. Dieser niedrigere Temperaturbereich minimiert die thermische Schädigung des Substrats und ist daher besonders für empfindliche Materialien geeignet. Darüber hinaus ermöglicht das PECVD-Verfahren die Abscheidung großflächiger amorpher Schichten, was für Anwendungen, die gleichmäßige Beschichtungen auf großen Flächen erfordern, von entscheidender Bedeutung ist.

Nachteile
Trotz ihrer Vorteile ist die PECVD nicht ohne Probleme. Die Gleichmäßigkeit der Schichtdicke, die mit PECVD erreicht wird, ist im Allgemeinen geringer als bei LPCVD, was in erster Linie auf die Empfindlichkeit des Prozesses gegenüber den Plasmaparametern zurückzuführen ist. Diese Empfindlichkeit kann zur Entstehung von Defekten führen, die die Integrität und Leistung der abgeschiedenen Schichten beeinträchtigen können. Außerdem erfordert die Variabilität der Plasmabedingungen eine sorgfältige Kontrolle und Überwachung, um gleichbleibende Ergebnisse zu gewährleisten.

Plasmaunterstützte chemische Gasphasenabscheidung (PECVD)

Zusammenfassend lässt sich sagen, dass die PECVD zwar eine überzeugende Lösung für die Abscheidung von Schichten bei niedrigen Temperaturen und minimaler Beschädigung des Substrats bietet, ihre Anwendung jedoch durch die Notwendigkeit eines präzisen Plasmamanagements und das Potenzial für eine geringere Schichtgleichmäßigkeit eingeschränkt wird.

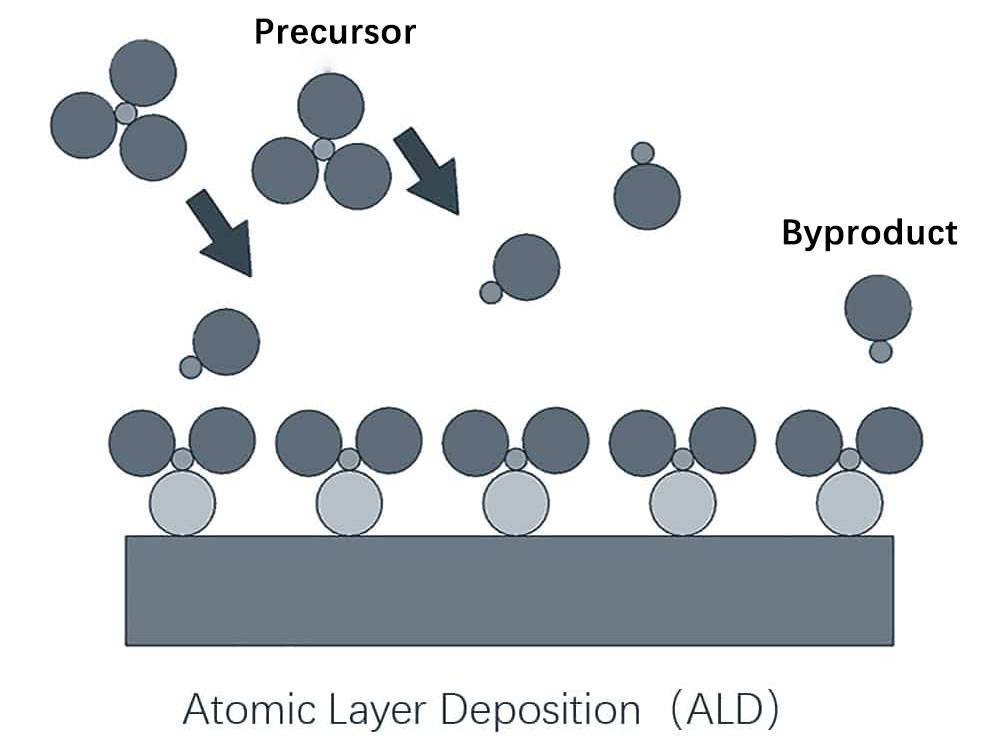

Atomare Schichtabscheidung (ALD)

Die Atomlagenabscheidung (ALD) ist ein einzigartiges CVD-Verfahren, das für seine Fähigkeit bekannt ist, ein oberflächenkontrolliertes, gleichmäßiges und hochgradig konformes Schichtwachstum auf atomarer Ebene zu erzielen. Diese Präzision beruht auf den aufeinanderfolgenden, sich selbst begrenzenden chemischen Reaktionen zwischen Vorläufermolekülen in der Gasphase und aktiven Oberflächenspezies. Bei einem typischen ALD-Verfahren werden nacheinander mindestens zwei Gasphasenvorläufer in einen Reaktionsraum mit einem Substrat gepulst. So kann beispielsweise die Kombination von Trimethylaluminium (TMA) und Wasserdampf (H2O) zu hochwertigen Aluminiumoxidschichten (Al2O3) führen. Jeder ALD-Zyklus besteht aus einer Reihe von Puls- und Spülschritten, die sorgfältig darauf ausgelegt sind, alle Reste von Vorläufern oder flüchtigen Nebenprodukten zu entfernen und eine saubere Reaktionsumgebung zu gewährleisten.

Die sorgfältige Kontrolle der ALD-Prozesse ermöglicht die Abscheidung von Schichten mit außergewöhnlicher Gleichmäßigkeit und Konformität, selbst bei Strukturen mit einem Seitenverhältnis von fast 2000:1. Diese Fähigkeit gewährleistet eine exzellente Stufenabdeckung und macht ALD besonders vorteilhaft für Anwendungen, die ultradünne Schichten erfordern, die oft weniger als 10 nm dick sind. Die Wiederholbarkeit des ALD-Prozesses ermöglicht ein vorhersehbares Wachstum dieser dünnen Schichten, was die Anwendung in der Halbleiterindustrie bei der Entwicklung von High-K-Gate-Dielektrikumsschichten erheblich gefördert hat.

Trotz ihrer vielen Vorteile ist die ALD-Technologie nicht ohne Probleme. Zu den wichtigsten Nachteilen gehören eine relativ langsame Abscheidungsrate, die zwischen 0,04 und 0,10 nm Schichtdicke pro Zyklus liegen kann, sowie höhere Betriebskosten aufgrund der strengen Anforderungen an die Reinheit der Ausgangsstoffe und der Notwendigkeit einer präzisen Temperaturregelung, die in der Regel bei 180 °C liegt. Diese Faktoren begrenzen zwar den Durchsatz und erhöhen die Kosten, sind aber durch die unvergleichliche Präzision und Qualität der erzeugten Schichten gerechtfertigt.

alt

Zusammenfassend lässt sich sagen, dass die langsame Abscheidungsrate und die höheren Kosten von ALD zwar praktische Herausforderungen darstellen, dass aber die unvergleichliche Präzision bei der Kontrolle der Schichtdicke, die Steuerung der Schichtdicke auf atomarer Ebene und die überragende Gleichmäßigkeit der Schichten ALD zu einem unverzichtbaren Werkzeug in der fortgeschrittenen Halbleiterherstellung und bei Nanotechnologieanwendungen machen.

Faktoren, die die Genauigkeit der Schichtdickenkontrolle beeinflussen

Prozess-Parameter

Die Genauigkeit der Schichtdickenkontrolle bei der Herstellung von Siliziumnitridschichten wird von mehreren wichtigen Prozessparametern maßgeblich beeinflusst. Diese Parameter, einschließlich der Abscheidungszeit, der Gasdurchflussrate, der Abscheidungstemperatur und des Drucks, spielen alle eine entscheidende Rolle bei der Bestimmung der endgültigen Gleichmäßigkeit und Präzision der Schicht.

Abscheidungszeit: Die Dauer des Abscheidungsprozesses wirkt sich direkt auf die Gesamtdicke der Schicht aus. Längere Abscheidungszeiten führen im Allgemeinen zu dickeren Schichten, aber eine genaue Kontrolle der Zeit ist wichtig, um Unregelmäßigkeiten zu vermeiden.

Gasdurchflussrate: Die Geschwindigkeit, mit der die Vorläufergase in die Abscheidekammer eingeleitet werden, wirkt sich auf die Reaktionsgeschwindigkeit und folglich auf die Wachstumsrate der Schicht aus. Eine stabile und kontrollierte Gasdurchflussrate ist entscheidend, um eine gleichmäßige Schichtdicke auf dem Substrat zu erreichen.

Abscheidungstemperatur: Die Temperatur, bei der die Abscheidung erfolgt, hat einen erheblichen Einfluss auf die an der Schichtbildung beteiligten chemischen Reaktionen. Höhere Temperaturen führen oft zu schnelleren Abscheidungsraten, können aber auch zu thermischen Spannungen führen und die strukturelle Integrität der Schicht beeinträchtigen.

Druck: Der Druck in der Abscheidekammer bestimmt die mittlere freie Weglänge der Gasmoleküle und die gesamte Reaktionsumgebung. Optimale Druckeinstellungen sind erforderlich, um sicherzustellen, dass die Schicht gleichmäßig und ohne Defekte oder Nadellöcher wächst.

Diese Parameter sind voneinander abhängig, und ihre optimalen Einstellungen variieren je nach der verwendeten Beschichtungstechnik, sei es die chemische Niederdruck-Gasphasenabscheidung (LPCVD), die plasmaunterstützte chemische Gasphasenabscheidung (PECVD) oder die Atomlagenabscheidung (ALD). Jedes Verfahren hat sein eigenes Prozessfenster, und die Feinabstimmung dieser Parameter innerhalb dieses Fensters ist für die Erreichung der gewünschten Schichtdickenkontrollgenauigkeit von entscheidender Bedeutung.

Leistung der Anlage

Die Genauigkeit der Gasflussregelung, der Temperaturregelung und der Druckregelung sind für das Erreichen einer gleichmäßigen Schichtdicke bei der Herstellung von Siliziumnitridschichten von größter Bedeutung. Diese Parameter haben einen direkten Einfluss auf die Konsistenz und Qualität der abgeschiedenen Schicht, was für die Halbleiterherstellung von entscheidender Bedeutung ist.

Regelungsparameter Wichtigkeit Herausforderungen
Steuerung des Gasflusses Gewährleistet die präzise Zufuhr von Reaktionsgasen, was für gleichmäßige chemische Reaktionen und gleichmäßiges Schichtwachstum unerlässlich ist. Erfordert hochpräzise Ventile und Durchflussmesser zur Aufrechterhaltung exakter Durchflussraten.
Temperaturregelung Hält die optimale Abscheidungstemperatur aufrecht, die für die chemischen Reaktionen, die den Film bilden, entscheidend ist. Hohe Genauigkeit verhindert Temperaturschwankungen, die zu einer ungleichmäßigen Schichtdicke führen könnten. Erforderlich sind hochentwickelte Heiz- und Kühlsysteme mit Rückkopplungsregelung.
Druckkontrolle Steuert die Reaktionsumgebung und beeinflusst die Geschwindigkeit und Gleichmäßigkeit der Schichtabscheidung. Eine genaue Druckregelung gewährleistet gleichbleibende Prozessbedingungen. Erfordert komplexe Vakuumsysteme und Druckregler.

Jeder dieser Steuerungsparameter muss sorgfältig kalibriert und überwacht werden, um die höchstmögliche Genauigkeit zu gewährleisten. Jede Abweichung kann zu Schwankungen in der Schichtdicke führen, die die Leistung und Zuverlässigkeit des Halbleiterbauelements beeinträchtigen können. Daher müssen die in diesen Prozessen verwendeten Geräte von höchster Qualität und Präzision sein, um die strengen Anforderungen der Schichtdickenkontrolle zu erfüllen.

Eigenschaften des Filmmaterials

Die Wachstumsrate und die Eigenspannung eines Filmmaterials sind entscheidende Faktoren, die die Schwierigkeit und Gleichmäßigkeit der Schichtdickenkontrolle beeinflussen. Diese Eigenschaften sind nicht isoliert zu betrachten, sondern hängen eng mit den Anwendungsanforderungen zusammen, die Kategorien wie Photonik, Optik, Elektronik, Mechanik oder Chemie umfassen können. In vielen Fällen müssen die Folien strenge Kriterien in mehreren Kategorien gleichzeitig erfüllen.

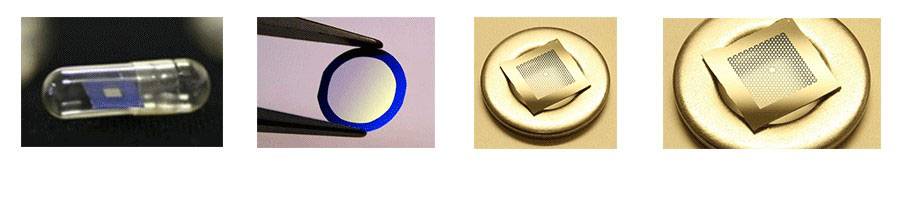

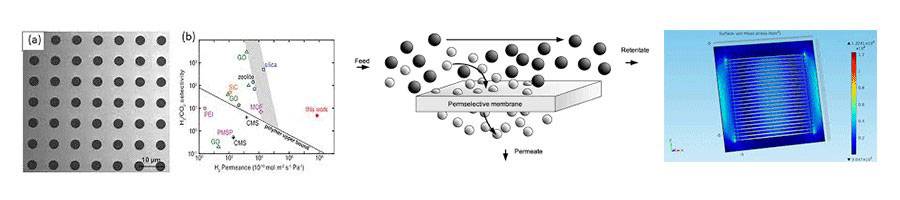

SIN-Fenster & SIN-Membransiebe

So kann beispielsweise die Prozesstemperatur, die die Filmeigenschaften erheblich beeinflusst, ein durch die Anwendung bedingter limitierender Faktor sein. Hohe Temperaturen können die Wachstumsrate erhöhen, aber auch Spannungen verursachen, die zu ungleichmäßiger Dicke und strukturellen Defekten führen können. Umgekehrt können niedrigere Temperaturen zwar die Spannungen verringern, aber auch die Wachstumsrate verlangsamen, was die Bemühungen erschwert, die gewünschte Schichtdicke innerhalb eines praktikablen Zeitrahmens zu erreichen.

Parameter Auswirkung auf die Dickenkontrolle
Wachstumsrate Höhere Wachstumsraten können zu einer schnelleren Abscheidung führen, können aber die Gleichmäßigkeit und strukturelle Integrität beeinträchtigen.
Innere Spannung Hohe Spannungen können zu Verformungen oder Rissen führen, die die Gleichmäßigkeit der Schichtdicke und die Gesamtqualität der Schicht beeinträchtigen.
Prozesstemperatur Die Temperaturkontrolle ist von entscheidender Bedeutung; höhere Temperaturen können das Wachstum fördern, aber auch Spannungen verursachen, während niedrigere Temperaturen die Spannungen verringern, aber das Wachstum verlangsamen können.

Um diese Faktoren auszubalancieren, bedarf es eines differenzierten Verständnisses sowohl der Materialeigenschaften als auch der spezifischen Anforderungen der jeweiligen Anwendung. Dieses Gleichgewicht ist für das Erreichen der präzisen und gleichmäßigen Schichtdicke, die für eine optimale Leistung bei der Halbleiterherstellung erforderlich ist, von entscheidender Bedeutung.

Vergleich der Genauigkeit der Schichtdickenkontrolle zwischen verschiedenen Verfahren

Atomare Schichtabscheidung (ALD)

Die Atomlagenabscheidung (ALD) ist ein hervorragendes Verfahren zur Erzielung einer unvergleichlichen Genauigkeit bei der Schichtdickenkontrolle. Diese Präzision liegt in der selbstbegrenzenden Wachstumsmethode begründet, die die Abscheidung von Schichten mit atomarer Schichtdickenkontrolle ermöglicht. Das Verfahren funktioniert durch sequenzielle, selbstbegrenzende chemische Reaktionen zwischen Vorläufermolekülen in der Gasphase und aktiven Oberflächenspezies, wodurch sichergestellt wird, dass jede Schicht genau kontrolliert wird.

Ein anschauliches Beispiel für ein ALD-Verfahren ist die Verwendung von Trimethylaluminium (TMA) und Wasserdampf (H₂O) für das Wachstum von Aluminiumoxid (Al₂O₃). Jeder Zyklus des ALD-Prozesses besteht aus einer Reihe von Puls- und Spülschritten, die sorgfältig darauf ausgelegt sind, alle restlichen Vorläufer oder flüchtigen Nebenprodukte aus dem Reaktionsraum zu entfernen. Dieser sorgfältige Ansatz führt zu Filmwachstumsraten von nur 0,04 bis 0,10 nm pro Zyklus und erfordert eine kontrollierte Umgebung mit Temperaturen um 180 °C.

Die mittels ALD hergestellten Schichten sind für ihre außergewöhnliche Konformität bekannt, die sich einem Seitenverhältnis von 2000:1 annähert, was zu einer ausgezeichneten Stufenabdeckung über komplizierte Merkmale führt. Diese hohe Konformität ist ein entscheidender Vorteil bei Anwendungen, die eine gleichmäßige Schichtabscheidung erfordern, wie z. B. in der Halbleiterindustrie, wo ALD schnell zur Entwicklung dünner, hoch-k-dielektrischer Schichten eingesetzt wurde.

Zusammenfassend lässt sich sagen, dass die einzigartige Fähigkeit der ALD, ultradünne, hochgradig konforme Schichten auf präzise kontrollierte Weise abzuscheiden, sie für Anwendungen unentbehrlich macht, die höchste Anforderungen an die Kontrolle der Schichtdicke stellen.

Chemische Niederdruck-Gasphasenabscheidung (LPCVD)

Das LPCVD-Verfahren bietet eine außergewöhnliche Kontrolle über die Schichtdicke und die Gleichmäßigkeit der Schichten, da es bei reduzierten Drücken arbeitet, in der Regel bei 133 Pa oder weniger. Diese Niederdruckumgebung verbessert den Gasdiffusionskoeffizienten und die mittlere freie Weglänge in der Reaktionskammer erheblich, was zu einer hervorragenden Schichtgleichmäßigkeit, einem gleichmäßigen spezifischen Widerstand und der Fähigkeit, Gräben zu füllen, führt. Die schnellere Gastransportrate in dieser Umgebung ermöglicht es, Verunreinigungen und Reaktionsnebenprodukte schnell aus der Reaktionszone zu entfernen, während das Reaktionsgas effizient die Substratoberfläche für die Abscheidung erreicht. Dieser dynamische Prozess unterdrückt nicht nur die Selbstdotierung, sondern steigert auch die Produktionseffizienz.

Darüber hinaus werden bei der LPCVD keine Trägergase benötigt, so dass die Quellen der Partikelkontamination minimiert werden. Dies macht LPCVD zu einem bevorzugten Verfahren in der hochwertigen Halbleiterindustrie für die Abscheidung von Dünnschichten. Das Verfahren arbeitet in einem Druckbereich von 0,1 bis 10 Torr und bei Temperaturen von 200 bis 800 °C. Dabei wird ein spezielles System zur Zuführung von Vorläufersubstanzen eingesetzt, das eine präzise Steuerung des Abscheidungsprozesses gewährleistet. Nach der Reaktion werden die Nebenprodukte mit Hilfe von Vakuumpumpen effizient abgesaugt, um eine saubere Abscheidungsumgebung zu gewährleisten.

Die Vielseitigkeit des LPCVD-Verfahrens wird durch seine Anwendung bei der Herstellung von Widerständen, Kondensator-Dielektrika, MEMS und Antireflexbeschichtungen noch unterstrichen, was seinen breiten Nutzen in verschiedenen Halbleiterherstellungsprozessen zeigt.

Plasmaunterstützte chemische Gasphasenabscheidung (PECVD)

Die plasmaunterstützte chemische Gasphasenabscheidung (PECVD) zeichnet sich als vielseitiges Verfahren für die Dünnschichtabscheidung aus und eignet sich besonders für Materialien wie Siliziumnitrid, amorphes Silizium und mikrokristallines Silizium. Im Gegensatz zu herkömmlichen CVD-Verfahren (Chemical Vapor Deposition), bei denen die Oberflächenreaktionen ausschließlich von der Temperatur des Substrats abhängen, wird bei PECVD ein Plasma zur Verbesserung des Abscheidungsprozesses eingesetzt. Dieser plasmagestützte Ansatz beschleunigt nicht nur die Abscheidungsrate, sondern ermöglicht auch niedrigere Prozesstemperaturen, die in der Regel zwischen 200 und 400 °C liegen, im Vergleich zu den höheren Temperaturen, die bei der chemischen Niederdruck-Gasphasenabscheidung (LPCVD) erforderlich sind, die bis zu 900 °C erreichen kann.

PECVD bietet zwar erhebliche Vorteile wie niedrigere Verarbeitungstemperaturen und die Möglichkeit, Schichten auf einer Vielzahl von Substraten abzuscheiden, darunter optisches Glas, Silizium, Quarz und Edelstahl, ist aber nicht ohne Probleme. Eine der wichtigsten Einschränkungen der PECVD ist die relativ geringe Kontrolle über die Gleichmäßigkeit der Schichtdicke. Dieses Manko ist in erster Linie auf die Empfindlichkeit des Prozesses gegenüber den Plasmaparametern zurückzuführen. Die energiereichen Elektronen im Plasma, die den Abscheidungsprozess antreiben, können zu schwer zu beherrschenden Schwankungen führen, die sich in einer ungleichmäßigen Schichtdicke niederschlagen.

Das Erreichen einer gleichmäßigen Schichtdicke bei der PECVD ist aufgrund der dynamischen Natur des Plasmas eine besondere Herausforderung. Die hochenergetische Umgebung des Plasmas kann zu Schwankungen in der Abscheidungsrate führen, was die Aufrechterhaltung einer gleichmäßigen Schichtdicke auf dem Substrat erschwert. Darüber hinaus wird der Prozess durch die komplexen Wechselwirkungen des Plasmas mit den Vorläufergasen weiter erschwert, was häufig zur Bildung von Defekten oder Ungleichmäßigkeiten in der abgeschiedenen Schicht führt.

Zusammenfassend lässt sich sagen, dass die PECVD zwar ein kostengünstiges und effizientes Verfahren für die Abscheidung dünner Schichten bei niedrigeren Temperaturen darstellt, dass aber die Abhängigkeit von der Plasmadynamik erhebliche Probleme bei der präzisen und gleichmäßigen Steuerung der Schichtdicke mit sich bringt. Diese Empfindlichkeit gegenüber den Plasmaparametern erfordert eine sorgfältige Prozessoptimierung, um diese Probleme zu entschärfen und die Gesamtqualität der abgeschiedenen Schichten zu verbessern.

Die Wahl des richtigen Präparationsprozesses

Genauigkeitsanforderungen

Wenn es darum geht, eineeine sehr hohe Genauigkeit der Schichtdickenkontrolle in der Halbleiterfertigung geht,Atomlagenabscheidung (ALD) ist die bevorzugte Methode. Der einzigartige selbstbegrenzende Wachstumsmechanismus der ALD ermöglicht eine Präzision auf atomarer Ebene und macht sie zum Goldstandard für Anwendungen, bei denen selbst kleinste Abweichungen in der Schichtdicke die Leistung der Bauelemente erheblich beeinflussen können.

Präzision auf atomarer Ebene

Der selbstbegrenzende Charakter von ALD gewährleistet, dass jede Schicht des Films mit exakter Präzision abgeschieden wird. Diese Methode ermöglicht die Kontrolle der Schichtdicke bis in den atomaren Bereich, was für Anwendungen wie fortschrittliche Logik- und Speicherbauelemente, bei denen es auf Genauigkeit im Nanometerbereich ankommt, entscheidend ist. Die Fähigkeit, ultradünne Schichten mit gleichbleibender Dicke über große Wafer abzuscheiden, ist ein entscheidender Vorteil, der ALD von anderen Abscheidetechniken unterscheidet.

Vergleich mit anderen Methoden

WährendChemische Niederdruck-Gasphasenabscheidung (LPCVD) undPlasmaunterstützte chemische Gasphasenabscheidung (PECVD) bieten zwar ihre eigenen Vorteile in Bezug auf Abscheiderate und Kosten, erreichen aber nicht das gleiche Maß an Dickenkontrolle wie ALD. LPCVD bietet eine hohe Genauigkeit und gute Gleichmäßigkeit, erfordert aber höhere Temperaturen und hat ein kleineres Prozessfenster. PECVD hingegen arbeitet bei niedrigeren Temperaturen, ist aber empfindlicher gegenüber den Plasmaparametern, was zu möglichen Defekten und einer weniger gleichmäßigen Schichtdicke führt.

Abscheidungsmethode Schichtdickenkontrolle Genauigkeit Gleichmäßigkeit Abscheiderate Kosten
ALD Sehr hoch Ausgezeichnet Langsam Hoch
LPCVD Hoch Gut Mäßig Mäßig
PECVD Mäßig Angemessen Schnell Mäßig

Zusammenfassend lässt sich sagen, dass ALD für Anwendungen, die ein Höchstmaß an Präzision bei der Schichtdickenkontrolle erfordern, trotz der höheren Kosten und der langsameren Abscheidungsrate die bessere Wahl bleibt. Ihre Fähigkeit, auf atomarer Ebene genau zu arbeiten, macht sie für die Herstellung modernster Halbleiterbauelemente unverzichtbar.

Abscheiderate

Wenn es um die Abscheiderate für großflächige Schichten geht, erweisen sich sowohl die chemische Niederdruck-Gasphasenabscheidung (LPCVD) als auch die plasmaunterstützte chemische Gasphasenabscheidung (PECVD) als die bevorzugten Verfahren. Jedes dieser Verfahren bietet eindeutige Vorteile, die sie für eine schnelle Schichtbildung auf großflächigen Substraten geeignet machen.

LPCVD: Geschwindigkeit und Gleichmäßigkeit

Das LPCVD-Verfahren zeichnet sich durch seine Fähigkeit aus, schnelle Abscheidungsraten zu erzielen und gleichzeitig eine hohe Gleichmäßigkeit der Schichtdicke beizubehalten. Dieses Verfahren ist besonders vorteilhaft für Anwendungen, die eine großflächige Abdeckung erfordern und bei denen gleichmäßige Schichteigenschaften entscheidend sind. Der Nachteil liegt jedoch in den höheren Abscheidungstemperaturen und den höheren Anforderungen an die Ausrüstung, die das Prozessfenster begrenzen und die Betriebskosten erhöhen können.

PECVD: Temperatureffizienz und Vielseitigkeit

Andererseits bietet die PECVD-Methode den Vorteil niedrigerer Abscheidetemperaturen, was sie zu einer idealen Wahl für Substrate macht, die empfindlich auf thermische Schädigung reagieren. Mit diesem Verfahren können amorphe Schichten bei niedrigen Temperaturen abgeschieden werden, was für die Erhaltung der Substratintegrität besonders vorteilhaft ist. Trotz der im Vergleich zur LPCVD geringeren Schichtdickengleichmäßigkeit ist die PECVD aufgrund ihrer Fähigkeit, bei niedrigeren Temperaturen zu arbeiten, und ihrer Flexibilität bei der Handhabung großer Flächen eine überzeugende Option für schnelle Abscheidungsprozesse.

Vergleichende Analyse

Parameter LPCVD PECVD
Abscheiderate Hoch Hoch
Temperatur Höher Niedriger
Gleichmäßigkeit Ausgezeichnet Gut
Ausrüstung Kosten Mäßig Mäßig
Beschädigung des Substrats Geringfügig Minimal

Zusammenfassend lässt sich sagen, dass sowohl LPCVD als auch PECVD in der Lage sind, schnell und großflächig Schichten abzuscheiden. Die Wahl zwischen den beiden Verfahren hängt von den spezifischen Anforderungen der Anwendung ab, einschließlich der Temperaturempfindlichkeit, der Gleichmäßigkeit der Schichten und der Gesamtkosten.

Herstellung von Siliziumnitridschichten

Kosten der Anlage

Bei der Betrachtung der Kosten für die Anlagen zur Herstellung von Siliziumnitridschichten ist es wichtig, die finanziellen Auswirkungen gegen die gewünschten Ergebnisse abzuwägen.Atomlagenabscheidung (ALD) zeichnet sich als hochpräzise Methode aus, mit der sich die Schichtdicke auf atomarer Ebene kontrollieren lässt. Diese Präzision hat jedoch einen hohen Preis. ALD-Anlagen sind in der Regel teurer als ihre Gegenstücke, was sie zu einer weniger praktikablen Option für budgetbewusste Betriebe oder solche macht, die in großem Maßstab produzieren müssen.

Im Gegensatz dazu,Chemische Niederdruck-Gasphasenabscheidung (LPCVD) undPlasma-unterstützte chemische Gasphasenabscheidung (PECVD) kostengünstigere Lösungen an. Beide Verfahren haben eine Reihe von Vor- und Nachteilen, sind aber im Allgemeinen kostengünstiger. LPCVD bietet beispielsweise eine gute Schichtdickengleichmäßigkeit und eine hohe Wiederholbarkeit, so dass es sich für die gleichmäßige Abscheidung auf großen Flächen eignet. PECVD hingegen bietet den Vorteil niedrigerer Abscheidetemperaturen, wodurch die Anlagenkosten gesenkt und die Beschädigung des Substrats minimiert werden können.

Abscheidungsmethode Kostenauswirkung Wesentliche Vorteile
ALD Hohe Präzision auf atomarer Ebene, hervorragende Schichtgleichmäßigkeit
LPCVD Mäßig Gute Schichtdickengleichmäßigkeit, hohe Wiederholbarkeit
PECVD Mäßig Niedrigere Abscheidetemperaturen, geeignet für die großflächige Abscheidung amorpher Schichten

Die Wahl zwischen diesen Methoden hängt oft von den spezifischen Anforderungen der Anwendung ab, einschließlich der Notwendigkeit einer hohen Präzision, der gewünschten Abscheidungsrate und den allgemeinen Budgetbeschränkungen. Während ALD eine unvergleichliche Genauigkeit bietet, können seine hohen Kosten seine Anwendbarkeit in bestimmten Szenarien einschränken. LPCVD und PECVD sind zwar weniger präzise, bieten aber einen ausgewogeneren Ansatz, der für viele industrielle Anwendungen praktischer sein kann.

Filmeigenschaften

Verschiedene Verfahren zur Herstellung von Siliciumnitridschichten führen zu Schichten mit unterschiedlichen Eigenschaften, die jeweils auf bestimmte Anwendungen zugeschnitten sind. Die Wahl des Verfahrens ist von entscheidender Bedeutung, da sie sich direkt auf die Eigenschaften der Schicht auswirkt, die wiederum deren Leistung und Eignung für verschiedene Aufgaben in der Halbleiterherstellung beeinflussen.

Verfahren Wichtige Eigenschaften Eignung
LPCVD Gute Schichtdickengleichmäßigkeit, hohe Wiederholbarkeit, geeignet für großflächige gleichmäßige Abscheidung Anwendungen, die gleichmäßige Schichten auf großen Substraten erfordern
PECVD Niedrigere Abscheidungstemperatur, Niedertemperaturabscheidung, geringere Beschädigung der Substrate Anwendungen, bei denen die Integrität des Substrats entscheidend ist und niedrigere Temperaturen bevorzugt werden
ALD Sehr hohe Präzision bei der Schichtdickenkontrolle, Schichtdickenkontrolle auf atomarer Ebene, ausgezeichnete Schichtgleichmäßigkeit Präzisionsanwendungen, die hochgradig kontrollierte und gleichmäßige Schichtdicken erfordern

Die Auswahl des geeigneten Verfahrens erfordert eine sorgfältige Bewertung dieser Eigenschaften, um sicherzustellen, dass die Schicht den anspruchsvollen Standards der beabsichtigten Anwendung entspricht. Zum Beispiel, währendAtomlagenabscheidung (ALD) bietet zwar eine unvergleichliche Präzision, aber die langsame Abscheidungsrate und die hohen Kosten sind für weniger anspruchsvolle Anwendungen möglicherweise nicht gerechtfertigt. Umgekehrt,Chemische Niederdruck-Gasphasenabscheidung (LPCVD) undPlasmaunterstützte chemische Gasphasenabscheidung (PECVD) kostengünstigere Lösungen für die Herstellung von Massenschichten, wenn auch mit etwas weniger Kontrolle über die Gleichmäßigkeit der Dicke.

Zusammenfassend lässt sich sagen, dass das Verständnis der einzigartigen Eigenschaften von Schichten, die mit verschiedenen Verfahren hergestellt werden, von entscheidender Bedeutung ist, um fundierte Entscheidungen zu treffen, die den spezifischen Anforderungen der Halbleiterherstellung gerecht werden.

Zusammenfassung

Schlussfolgerung

Bei der Bewertung der am besten geeigneten Methode zur Herstellung von Siliziumnitridschichten ist es von entscheidender Bedeutung, die Präzision der Schichtdickenkontrolle mit wirtschaftlichen Überlegungen und Abscheidungsraten in Einklang zu bringen. Die Atomlagenabscheidung (Atomic Layer Deposition, ALD) gilt als der Gipfel der Genauigkeit, da sie eine Schichtdickenkontrolle auf atomarer Ebene ermöglicht. Diese unvergleichliche Genauigkeit hat jedoch ihren Preis, sowohl in Bezug auf die Anlagenkosten als auch auf die langsameren Abscheideraten.

Im Gegensatz dazu bieten die chemische Niederdruck-Gasphasenabscheidung (LPCVD) und die plasmaunterstützte chemische Gasphasenabscheidung (PECVD) kostengünstigere Alternativen und sind daher für viele industrielle Anwendungen die erste Wahl. LPCVD zeichnet sich durch eine hohe Gleichmäßigkeit und Wiederholbarkeit der Schichtdicke aus, erfordert jedoch höhere Abscheidetemperaturen und strengere Anforderungen an die Anlagen. Das PECVD-Verfahren bietet zwar niedrigere Abscheidetemperaturen und geringere Substratbeschädigung, hat aber aufgrund seiner Empfindlichkeit gegenüber den Plasmaparametern Probleme, eine gleichmäßige Schichtdicke zu gewährleisten.

Die Auswahl des geeigneten Verfahrens hängt von einer sorgfältigen Bewertung verschiedener Faktoren ab, einschließlich der Genauigkeitsanforderungen, der Abscheidungsrate, der Anlagenkosten und der gewünschten Schichteigenschaften. Diese umfassende Bewertung stellt sicher, dass das gewählte Verfahren perfekt auf die spezifischen Anforderungen und Einschränkungen der jeweiligen Anwendung abgestimmt ist.
