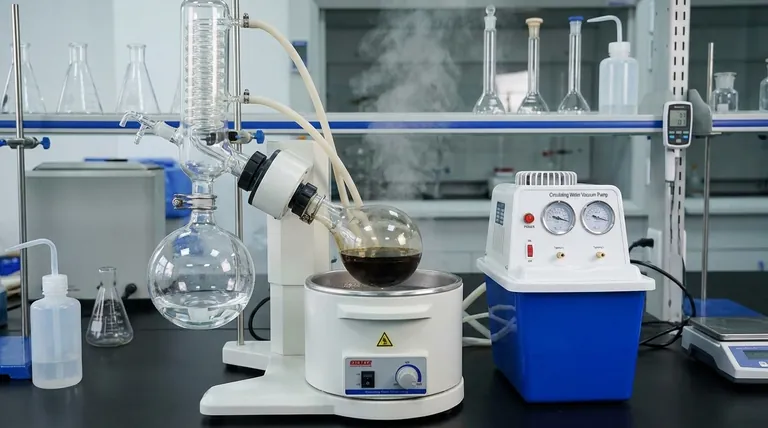

Ein Rotationsverdampfer, gemeinhin als Rotavap bezeichnet, ist ein hochentwickeltes Laborgerät, das in erster Linie zur effizienten und schonenden Entfernung von Lösungsmitteln aus Proben durch Verdampfen eingesetzt wird.Zu den wichtigsten Komponenten eines Rotavap gehören die Motoreinheit, die Dampfleitung, das Vakuumsystem, das beheizte Flüssigkeitsbad, der Kondensator, der Auffangkolben und ein Mechanismus zum Anheben des Verdampfungskolbens.Jede Komponente spielt eine entscheidende Rolle im Verdampfungsprozess und stellt sicher, dass die Lösungsmittel effektiv entfernt werden, während die Integrität der Probe erhalten bleibt.Im Folgenden werden die wichtigsten Komponenten und ihre Funktionen im Detail erläutert.
Die wichtigsten Punkte werden erklärt:
-
Motorische Einheit:
- Funktion:Die Motoreinheit ist für die Rotation des Verdampfungskolbens mit einer kontrollierten Geschwindigkeit verantwortlich.Durch diese Drehung wird die Oberfläche der Flüssigkeit vergrößert, was eine schnellere Verdampfung ermöglicht.
- Bedeutung:Der Motor sorgt für eine gleichmäßige Erwärmung und Verdampfung, verhindert eine örtliche Überhitzung und gewährleistet eine effiziente Lösungsmittelentfernung.
-
Dampf-Kanal:
- Funktion:Die Brüdenleitung ist ein Weg, auf dem die Dämpfe des verdampfenden Lösungsmittels vom Verdampfungskolben zum Kondensator gelangen.
- Bedeutung:Es sorgt dafür, dass die Dämpfe effizient und ohne Verluste zum Kondensator geleitet werden, was für die Rückgewinnung von Lösungsmitteln entscheidend ist.
-
Vakuum-System:
- Funktion:Das Vakuumsystem reduziert den Druck im Inneren des rotavap, wodurch der Siedepunkt des Lösungsmittels gesenkt wird.Dadurch kann das Lösungsmittel bei niedrigeren Temperaturen verdampfen, was bei hitzeempfindlichen Proben wichtig ist.
- Bedeutung:Durch die Reduzierung des Drucks minimiert das Vakuumsystem das Risiko eines thermischen Abbaus der Probe und eignet sich daher für empfindliche Verbindungen.
-
Beheiztes Flüssigkeitsbad:
- Funktion:Das beheizte Flüssigkeitsbad (oft ein Wasserbad) liefert dem Verdampfungskolben die notwendige Wärme und fördert so die Verdampfung des Lösungsmittels.
- Bedeutung:Die kontrollierte Erwärmung gewährleistet eine gleichmäßige Verdampfung des Lösungsmittels, was für die Effizienz und Reproduzierbarkeit des Prozesses entscheidend ist.
-
Verflüssiger:
- Funktion:Der Kondensator kühlt die Lösungsmitteldämpfe ab und wandelt sie wieder in eine flüssige Form um.Dies kann mit Hilfe einer Kühlmittel führenden Spule oder einer "Cold-Finger"-Konstruktion erreicht werden.
- Bedeutung:Der Kühler ist für die Rückgewinnung des Lösemittels unerlässlich, damit es aufgefangen und wiederverwendet oder ordnungsgemäß entsorgt werden kann.
-
Auffangkolben:
- Funktion:Im Auffangkolben wird das kondensierte Lösungsmittel nach dem Durchgang durch den Kühler aufgefangen.
- Bedeutung:Er gewährleistet, dass das zurückgewonnene Lösungsmittel sicher eingeschlossen ist und zur weiteren Verwendung oder Entsorgung leicht entnommen werden kann.
-
Mechanismus zum Anheben des Verdampfungskolbens:
- Funktion:Dieser Mechanismus ermöglicht ein einfaches Anheben und Absenken des Verdampferkolbens in das und aus dem beheizten Flüssigkeitsbad.
- Bedeutung:Es bietet Flexibilität bei der Steuerung des Verdampfungsprozesses und erleichtert die Handhabung des Kolbens, insbesondere beim Starten und Stoppen der Verdampfung.
-
Druckmessteil:
- Funktion:Dieses Bauteil überwacht den Druck im Innern des rotavap und sorgt dafür, dass er auf dem gewünschten Niveau für eine effiziente Verdampfung bleibt.
- Bedeutung:Eine genaue Druckmessung ist entscheidend für die Aufrechterhaltung der optimalen Bedingungen für die Verdampfung von Lösungsmitteln, insbesondere bei flüchtigen oder hitzeempfindlichen Verbindungen.
-
Schützende Komponenten:
- Funktion:Diese Bauteile enthalten Sicherheitsvorrichtungen wie Überdruckventile und Temperaturkontrollen, um Unfälle zu vermeiden.
- Bedeutung:Sie gewährleisten den sicheren Betrieb des Rotationsverdampfers und schützen sowohl den Anwender als auch das Gerät vor möglichen Gefahren.
Zusammenfassend lässt sich sagen, dass der Rotationsverdampfer ein komplexes System ist, das aus mehreren Schlüsselkomponenten besteht, von denen jede eine spezifische Funktion hat, die zur effizienten und sicheren Entfernung von Lösungsmitteln aus Proben beiträgt.Das Verständnis dieser Komponenten und ihrer Funktionen ist für jeden, der einen Rotationsverdampfer kaufen oder betreiben möchte, von entscheidender Bedeutung, da es sicherstellt, dass das Gerät korrekt und effektiv eingesetzt wird.
Zusammenfassende Tabelle:
| Komponente | Funktion | Bedeutung |
|---|---|---|
| Motoreinheit | Dreht den Verdampferkolben für eine schnellere Verdampfung. | Sorgt für eine gleichmäßige Erwärmung und verhindert örtliche Überhitzung. |
| Dampfröhre | Leitet Lösungsmitteldämpfe zum Kondensator. | Gewährleistet eine effiziente Dampfrückgewinnung ohne Verluste. |
| Vakuum-System | Senkt den Druck, um den Siedepunkt von Lösungsmitteln zu senken. | Schützt hitzeempfindliche Proben vor thermischer Zersetzung. |
| Beheiztes Flüssigkeitsbad | Versorgt den Verdampfungskolben mit kontrollierter Wärme. | Gewährleistet eine gleichmäßige und effiziente Verdampfung des Lösungsmittels. |
| Verflüssiger | Kühlt Dämpfe zurück in flüssige Form. | Gewinnt Lösungsmittel zur Wiederverwendung oder Entsorgung zurück. |
| Auffangkolben | Fängt kondensiertes Lösungsmittel auf. | Enthält das zurückgewonnene Lösungsmittel sicher für die weitere Verwendung oder Entsorgung. |
| Mechanismus zum Anheben des Kolbens | Hebt und senkt den Verdampferkolben. | Sorgt für Flexibilität und einfache Handhabung während des Prozesses. |
| Druckmessteil | Überwacht den Innendruck. | Hält optimale Bedingungen für die Verdunstung aufrecht. |
| Schützende Komponenten | Enthält Sicherheitsmerkmale wie Überdruckventile und Temperaturregler. | Sie gewährleisten einen sicheren Betrieb und schützen Anwender und Geräte. |
