Die Entscheidung zwischen EDX und RFA hängt davon ab, den Maßstab Ihrer analytischen Frage zu verstehen, und nicht davon, welche Technologie von Natur aus überlegen ist. Die richtige Wahl hängt vollständig von der Größe des Merkmals ab, das Sie analysieren müssen. Die Röntgenfluoreszenzanalyse (RFA) ist eine Gesamtanalysemethode, die ideal ist, um die durchschnittliche elementare Zusammensetzung eines großen Probenbereichs zu bestimmen, während die energiedispersive Röntgenspektroskopie (EDX) eine Mikroanalysemethode ist, die in einem Elektronenmikroskop verwendet wird, um die Elemente in einem mikroskopischen Bereich zu identifizieren.
Der Kernunterschied ist einfach: Wählen Sie RFA, wenn Sie die Zusammensetzung des "Waldes" (des Gesamtmaterials) wissen müssen, und wählen Sie EDX, wenn Sie die Zusammensetzung eines einzelnen "Blattes" (eines mikroskopischen Partikels, Defekts oder Merkmals) wissen müssen.
Der grundlegende Unterschied: Wie die Probe angeregt wird
Die unterschiedlichen Fähigkeiten von EDX und RFA ergeben sich direkt aus ihrer Anregungsquelle. Eine verwendet Röntgenstrahlen zur Erzeugung von Röntgenstrahlen, die andere Elektronen. Dieser einzige Unterschied bestimmt den Maßstab, die Empfindlichkeit und die Anwendung jeder Technik.
Wie RFA funktioniert: Röntgenanregung
Bei der RFA wird ein primärer Strahl hochenergetischer Röntgenstrahlen auf die Probe gerichtet. Dieser Strahl ist stark genug, um die Oberfläche des Materials zu durchdringen und mit einem relativ großen Volumen von Atomen zu interagieren.
Diese Wechselwirkung stößt innere Schalenelektronen aus, wodurch die Atome sekundäre, "fluoreszierende" Röntgenstrahlen emittieren. Das Instrument misst die Energie dieser sekundären Röntgenstrahlen, um die vorhandenen Elemente zu identifizieren.
Wie EDX funktioniert: Elektronenstrahlanregung
EDX (auch EDS genannt) fungiert als Zubehör zu einem Rasterelektronenmikroskop (REM) oder Transmissionselektronenmikroskop (TEM). Es verwendet einen hochfokussierten Elektronenstrahl als Anregungsquelle.
Da Elektronen sehr stark mit Materie wechselwirken, dringen sie nur wenige Mikrometer in die Probenoberfläche ein. Dieses kleine Wechselwirkungsvolumen ermöglicht eine extrem präzise, hochvergrößernde Elementanalyse spezifischer Merkmale.
Die Konsequenz: Analyseskala
Die Anregungsquelle definiert direkt das Analysevolumen. Die durchdringenden Röntgenstrahlen der RFA analysieren einen Spotdurchmesser, der in Millimetern oder Zentimetern gemessen wird, und liefern eine durchschnittliche Zusammensetzung eines Gesamtmaterials.
Der fokussierte Elektronenstrahl der EDX analysiert einen Spotdurchmesser, der in Mikrometern oder sogar Nanometern gemessen wird, und liefert die elementare Zusammensetzung eines einzelnen Korns, Einschlusses oder Oberflächenfehlers.
Vergleich der wichtigsten analytischen Fähigkeiten
Neben dem Analysemaßstab unterscheiden sich die beiden Techniken in Probenanforderungen, Empfindlichkeit und Geschwindigkeit.
Probengröße und -vorbereitung
RFA ist sehr flexibel und eignet sich hervorragend für große, massive Proben, einschließlich Feststoffen, Pulvern und Flüssigkeiten. Die Probenvorbereitung ist oft minimal oder nicht vorhanden, ein entscheidender Vorteil für die schnelle Überprüfung.
EDX erfordert kleine Proben, die in die Vakuumkammer eines Elektronenmikroskops passen. Diese Proben müssen leitfähig und unter einem Elektronenstrahl stabil sein, was oft eine sorgfältige Vorbereitung wie Schneiden, Polieren und Kohlenstoffbeschichtung erfordert.
Nachweisgrenzen und Empfindlichkeit
RFA bietet im Allgemeinen niedrigere Nachweisgrenzen und ist in der Lage, Spurenelemente bis in den Bereich von Teilen pro Million (ppm) in vielen Materialien zu messen. Sie ist das bevorzugte Werkzeug zur Überprüfung der Einhaltung von Standards wie RoHS.
EDX ist weniger empfindlich, mit typischen Nachweisgrenzen um 0,1 Gew.-%. Der Elektronenstrahl erzeugt eine signifikante Hintergrundstrahlung (Bremsstrahlung), die den Nachweis von Spurenelementen erschwert.
Elementbereich
Beide Techniken können mit Standarddetektoren Elemente von Natrium (Na) bis Uran (U) nachweisen.
Für beide gibt es spezielle Detektoren, aber EDX hat insbesondere Schwierigkeiten mit sehr leichten Elementen (unterhalb von Natrium, wie Kohlenstoff, Sauerstoff oder Stickstoff) aufgrund der geringen Röntgenausbeute und der Physik des Nachweises.
Verständnis der Kompromisse und praktischen Überlegungen
Die Wahl des richtigen Werkzeugs erfordert ein Abwägen der analytischen Anforderungen mit praktischen Einschränkungen wie Kosten, Geschwindigkeit und Probenintegrität.
Geschwindigkeit und Durchsatz
RFA ist außergewöhnlich schnell. Handheld- und Tischgeräte können eine umfassende elementare Zusammensetzung in Sekunden bis wenigen Minuten liefern, was sie ideal für die schnelle Qualitätskontrolle und Materialsortierung macht.
EDX ist ein viel langsamerer Prozess. Er erfordert das Einlegen der Probe in eine Vakuumkammer, das Navigieren zum präzisen mikroskopischen Interessensbereich und dann die Spektrumaufnahme, die pro Punkt mehrere Minuten dauern kann.
Kosten und Zugänglichkeit
Ein RFA-Instrument ist eine eigenständige Einheit. Handheld- und Tischmodelle sind relativ erschwinglich, einfach zu bedienen und erfordern keine spezielle Laborumgebung.
EDX ist ein Zubehör zu einem Elektronenmikroskop. Die kombinierten Kosten eines REM mit einem EDX-Detektor sind deutlich höher, und sein Betrieb erfordert einen erfahrenen Techniker in einer spezialisierten Einrichtung.
Zerstörend vs. Nicht-zerstörend
RFA ist fast vollständig zerstörungsfrei. Der primäre Röntgenstrahl beschädigt oder verändert die Probe nicht, wodurch wertvolle Objekte oder Komponenten ohne Schaden analysiert werden können.
EDX kann auf zwei Arten zerstörend sein. Erstens ist die erforderliche Probenvorbereitung (Schneiden und Beschichten) von Natur aus zerstörend. Zweitens kann der intensive Elektronenstrahl empfindliche Materialien wie Polymere, organische Stoffe oder Keramiken beschädigen.
Die richtige Wahl für Ihr Ziel treffen
Die beste Technik ist diejenige, die mit der spezifischen Frage übereinstimmt, die Sie über Ihr Material beantworten müssen.
- Wenn Ihr Hauptaugenmerk auf schneller Qualitätskontrolle oder der Gesamtzusammensetzung liegt: RFA ist die klare Wahl aufgrund ihrer Geschwindigkeit, Benutzerfreundlichkeit und der Fähigkeit, unpräparierte Proben zu analysieren.
- Wenn Ihr Hauptaugenmerk auf Fehleranalyse oder der Charakterisierung mikroskopischer Merkmale liegt: EDX ist die einzige Option, die wesentliche Elementdaten für winzige Defekte, Partikel oder Phasen liefert.
- Wenn Ihr Hauptaugenmerk auf dem Nachweis von Spurenverunreinigungen in einem homogenen Material liegt: RFA ist aufgrund ihrer deutlich niedrigeren Nachweisgrenzen überlegen.
- Wenn Ihr Hauptaugenmerk auf der Erstellung von Elementkarten liegt, um die Verteilung von Elementen zu sehen: EDX ist dafür konzipiert und ermöglicht es Ihnen, die räumliche Verteilung von Elementen auf einer Oberfläche zu visualisieren.
Letztendlich müssen Sie Ihr Analysewerkzeug basierend auf dem Maßstab des Problems wählen, das Sie lösen möchten.

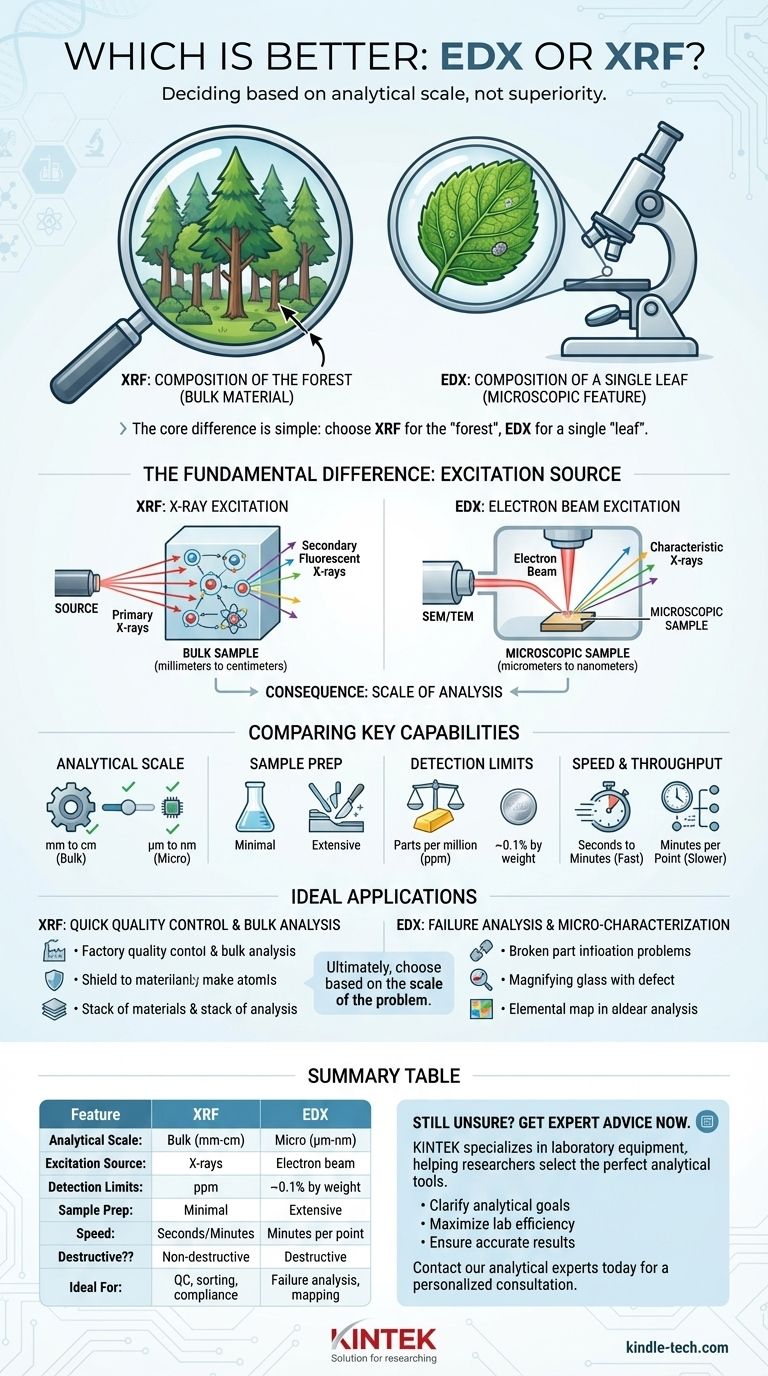

Zusammenfassungstabelle:
| Merkmal | RFA (Röntgenfluoreszenzanalyse) | EDX (Energiedispersive Röntgenspektroskopie) |
|---|---|---|
| Analyseskala | Gesamtanalyse (mm bis cm) | Mikroanalyse (µm bis nm) |
| Anregungsquelle | Röntgenstrahlen | Elektronenstrahl (in REM/TEM) |
| Nachweisgrenzen | Teile pro Million (ppm) | ~0,1 Gew.-% |
| Probenvorbereitung | Minimal (Feststoffe, Pulver, Flüssigkeiten) | Umfassend (Schneiden, Polieren, Beschichten) |
| Geschwindigkeit | Sekunden bis Minuten | Minuten pro Analysepunkt |
| Zerstörend? | Nicht-zerstörend | Zerstörend (Probenvorbereitung & Strahlenschäden) |
| Ideal für | Qualitätskontrolle, Materialsortierung, Konformitätsprüfung | Fehleranalyse, Partikelidentifizierung, Elementkartierung |
