Vorbereitung von XRD-Proben: Ein umfassender Leitfaden

Grundlegende Schritte der Probenvorbereitung

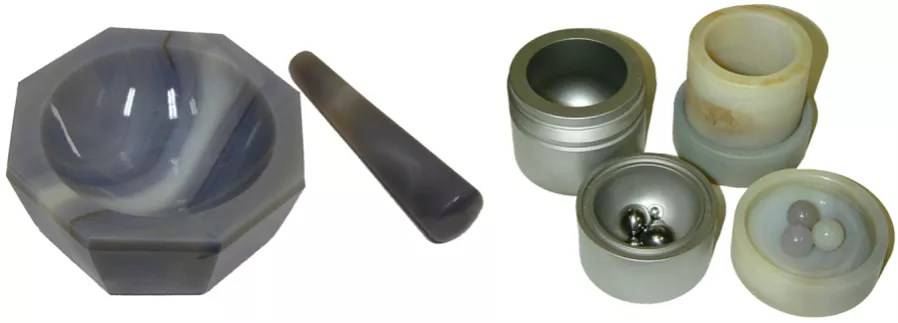

Zerkleinern der Probe zu Pulver

Die Zerkleinerung der Probe zu einem feinen Pulver ist ein entscheidender Schritt bei der Vorbereitung der Probe für Beugungsexperimente. Dieses Verfahren stellt sicher, dass die Probe eine große Anzahl von Kristallen in dem belichteten Volumen aufweist, was für genaue und reproduzierbare Beugungsdaten unerlässlich ist. Der Mahlprozess ist so konzipiert, dass die Auswirkungen der Partikelgröße minimiert werden, was einheitliche und konsistente Ergebnisse ermöglicht.

Bei Materialien, die weich und verformbar sind, ist das Mahlen möglicherweise nicht möglich. In solchen Fällen kann es erforderlich sein, das Material in kleinere, homogene Stücke zu schneiden. Spezialgeräte wie Schneidmühlen oder Messermühlen können eingesetzt werden, um diese Feinkörnigkeit zu erreichen.

Es gibt verschiedene Arten von Schleifmaschinen, die für unterschiedliche Probengrößen und Branchen geeignet sind. Die beiden gängigsten Typen sind Schwingmühlen und Planetenmühlen. Schwingmühlen werden in der Regel nach der Probengröße kategorisiert, die von 300 g bis 10 g reicht, und können mehrere Proben gleichzeitig verarbeiten. Planetenmühlen hingegen bieten einen anderen Mechanismus für die Zerkleinerung von Proben zu einem feinen Pulver, wodurch sie sich für eine Vielzahl von Anwendungen eignen.

In einigen Fällen können lose Pulver oder Granulate direkt in Flüssigkeitsbechern zu Screeningzwecken analysiert werden. Diese Methode bietet jedoch möglicherweise nicht den gleichen Grad an Genauigkeit und Reproduzierbarkeit wie das Mahlen, und es kann zu einem Verlust an Intensität bei leichten Elementen kommen. Für präzisere Messungen wird empfohlen, kleine Stücke zerkleinerter Proben in einer Schwingmühle zu bearbeiten.

Herstellung einer Probe mit ebener Oberfläche

Um die strengen Anforderungen der Diffraktometrie zu erfüllen, muss das Probenpulver sorgfältig in eine Probe mit einer besonders ebenen Oberfläche umgewandelt werden. Dieser Prozess ist entscheidend, um sicherzustellen, dass die erhaltenen Beugungsmuster sowohl genau als auch reproduzierbar sind. Eine ebene Oberfläche minimiert die Verbreiterung der Beugungslinien, die andernfalls die wahren Intensitätsmessungen verdecken und zu einer fehlerhaften Dateninterpretation führen kann.

Um diese Ebenheit zu erreichen, können verschiedene Techniken eingesetzt werden:

• Pressen und Verdichten: Das Pulver kann in eine Form gepresst werden, um eine einheitliche und ebene Oberfläche zu schaffen. Diese Methode stellt sicher, dass die Partikel gleichmäßig verteilt und verdichtet werden, wodurch die Wahrscheinlichkeit von Oberflächenunregelmäßigkeiten verringert wird.

• Läppen und Polieren: Mit fortschrittlichen Techniken wie Läppen und Polieren lässt sich die Oberfläche weiter verfeinern. Bei diesen Verfahren wird schrittweise Material abgetragen, um eine spiegelglatte Oberfläche zu erhalten, die für hochauflösende XRD-Messungen unerlässlich ist.

• Verwendung von Probenhaltern: Es können spezialisierte Probenhalter verwendet werden, die eine ebene Oberfläche gewährleisten. Diese Halter sind oft mit einstellbaren Schrauben oder Klemmen ausgestattet, die das Pulver in eine flache Konfiguration pressen, ohne dass zusätzliche Spannungen oder Verformungen entstehen.

Durch den Einsatz dieser Techniken können Forscher sicherstellen, dass ihre XRD-Proben die anspruchsvollen Standards erfüllen, die für eine präzise und zuverlässige Beugungsanalyse erforderlich sind.

Anforderungen an die Größe des Probenpulvers

Bedeutung eines feinen Pulvers

Die Probe muss zu einem sehr feinen Pulver gemahlen werden, um sicherzustellen, dass die Körner zufällig ausgerichtet sind. Diese zufällige Ausrichtung ist entscheidend für die Erzielung kontinuierlicher Beugungsringe, die für genaue und reproduzierbare Intensitätsmessungen unerlässlich sind. Wenn die Partikel gleichmäßig verteilt und zufällig ausgerichtet sind, werden die Beugungsmuster konsistenter, was die Variabilität der Daten verringert.

Zur Veranschaulichung der Bedeutung der Partikelgröße sei folgendes Beispiel angeführt:

Feine Partikel (μD < 0,01) sind ideal, da sie sicherstellen, dass eine große Anzahl von Kristallen in dem belichteten Volumen vorhanden ist, was zu einem umfassenderen und zuverlässigeren Beugungsmuster führt. Diese Granularitätsabstufung ist entscheidend für die Integrität der XRD-Daten, da größere Partikel zu Lücken oder Inkonsistenzen in den Beugungsringen führen können.

Zusammenfassend lässt sich sagen, dass die sorgfältige Aufbereitung der Probe zu einem feinen Pulver nicht nur ein verfahrenstechnischer Schritt ist, sondern eine grundlegende Voraussetzung für die Gewinnung hochwertiger XRD-Daten.

Abstufung der Partikelgröße

Die Granularität des Pulvers ist ein entscheidender Faktor für die Effektivität von Röntgenbeugungsexperimenten (XRD). Diese Körnigkeit wird durch den Wert μD quantifiziert, wobei μ für den linearen Absorptionskoeffizienten und D für den durchschnittlichen Durchmesser des Kristalls steht. Die ideale Partikelgröße für die XRD-Analyse ist in der Regel durch feine Partikel gekennzeichnet, insbesondere solche mit μD-Werten von weniger als 0,01.

Feine Partikel werden bevorzugt, weil sie eine gleichmäßigere und zufällige Ausrichtung der Kristallite in der Probe ermöglichen. Diese zufällige Ausrichtung ist wesentlich für die Erzeugung kontinuierlicher Beugungsringe, die für die Erzielung reproduzierbarer Intensitätswerte entscheidend sind. Je kleiner die Partikelgröße ist, desto wahrscheinlicher ist es, dass sich die Kristallite zufällig orientieren, was die Qualität und Zuverlässigkeit der Beugungsdaten erhöht.

Um die Bedeutung der Partikelgrößenabstufung besser zu verstehen, betrachten Sie die folgende Tabelle:

Zusammenfassend lässt sich sagen, dass es bei der idealen Partikelgrößenabstufung nicht nur auf die Feinheit des Pulvers ankommt, sondern auch darauf, dass die Kristallite gleichmäßig verteilt und zufällig ausgerichtet sind. Diese Gleichmäßigkeit und Zufälligkeit sind der Schlüssel zum Erhalt hochwertiger Beugungsdaten, die zuverlässig für weitere Analysen verwendet werden können.

Vorbereitung der Probe Probenebene

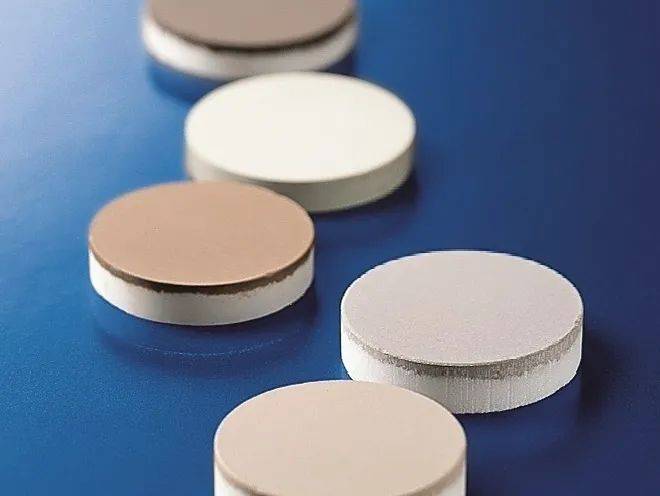

Anforderungen an eine ebene Oberfläche

Für genaue Röntgenbeugungsmessungen (XRD) ist es entscheidend, dass die Probe eine vollkommen ebene Oberfläche hat. Eine nicht ebene Oberfläche kann zu einer Verbreiterung der Beugungslinien führen, was kritische Datenpunkte verdecken und die Genauigkeit der Intensitätsmessungen beeinträchtigen kann.

Um die erforderliche Ebenheit zu erreichen, müssen mehrere sorgfältige Schritte befolgt werden. Zunächst muss das Probenpulver gleichmäßig auf dem Probenhalter verteilt werden. Dies kann mit einem feinen Pinsel oder einem speziellen Streuwerkzeug geschehen, um eine gleichmäßige Verteilung zu gewährleisten. Als Nächstes sollte die Probe einer Reihe von leichten Kompressionen unterzogen werden, um das Pulver zu verfestigen, ohne dass es zu einer nennenswerten Verformung kommt. Dieser Vorgang trägt zur Schaffung einer stabilen und gleichmäßigen Oberfläche bei.

Zusätzlich kann die Verwendung eines Probenhalters mit flachem Boden helfen, die erforderliche Ebenheit zu erhalten. Diese Halter sind so konstruiert, dass sie eine einheitliche Basis bieten und mögliche Unregelmäßigkeiten, die durch die Verwendung eines weniger präzisen Behälters entstehen könnten, minimieren. Darüber hinaus können regelmäßige Kontrollen mit einem Mikroskop oder anderen Oberflächeninspektionswerkzeugen dabei helfen, die Ebenheit zu überprüfen und eventuell notwendige Anpassungen vorzunehmen.

Durch die Einhaltung dieser Verfahren können Forscher sicherstellen, dass ihre XRD-Messungen sowohl genau als auch reproduzierbar sind und zuverlässige Daten für die weitere Analyse und Interpretation liefern.

Methoden zur Vermeidung von selektiver Orientierung

Um die Zufälligkeit der Kristallorientierung zu gewährleisten und eine selektive Orientierung in Röntgenbeugungsproben zu verhindern, werden verschiedene Techniken eingesetzt.Feinsieb-Siebmaschinen werden üblicherweise eingesetzt, um die Partikelgrößenverteilung zu homogenisieren und so die Wahrscheinlichkeit einer bevorzugten Ausrichtung zu verringern. Bei dieser Methode wird die Probe durch immer feinere Siebe geleitet, um eine einheitliche Partikelgröße zu erreichen, was eine zufällige Ausrichtung fördert.

Leichtes Zerkleinern ist eine weitere wirksame Strategie. Durch das vorsichtige Zerbrechen der Probe in kleinere Fragmente werden durch die mechanische Einwirkung vorhandene Orientierungsmuster unterbrochen, ohne dass sich die Partikelgröße wesentlich verändert. Diese Technik ist besonders nützlich für Proben, die zur Bildung von Aggregaten oder Clustern neigen, was zu nicht zufälligen Orientierungen führen kann.

Zusätzlich,Zugabe von isotropen Materialien wie Magnesiumoxid (MgO) oder Kalziumfluorid (CaF2) zu der Probenmischung dazu beitragen, die selektive Ausrichtung abzuschwächen. Diese Materialien, die für ihre isotropen Eigenschaften bekannt sind, fügen sich nahtlos in die Probe ein und führen einen gewissen Grad an Zufälligkeit ein, der einer bevorzugten Ausrichtung entgegenwirken kann. Durch die Zugabe dieser Zusatzstoffe wird sichergestellt, dass die Beugungsmuster eher für die Gesamtzusammensetzung der Probe repräsentativ sind und nicht nur für eine Teilmenge der orientierten Teilchen.

Durch die Kombination dieser Methoden - Feinsiebe, Lichtzerkleinerung und isotrope Materialien - können Forscher die Zufälligkeit der Kristallorientierung in ihren XRD-Proben erheblich verbessern, was zu genaueren und reproduzierbaren Beugungsdaten führt.

Tipps zur Probenvorbereitung

Allgemeine Richtlinien

Bei der Vorbereitung von Proben für Röntgenbeugungsexperimente (XRD) ist es von entscheidender Bedeutung, die Integrität der Zusammensetzung und der physikalisch-chemischen Eigenschaften der Probe zu erhalten. Dadurch wird sichergestellt, dass die Ergebnisse der Beugungsanalyse die tatsächlichen Eigenschaften des untersuchten Materials genau wiedergeben.

Um dies zu erreichen, sollten mehrere wichtige Praktiken befolgt werden:

• Minimierung der Exposition gegenüber Luft und Feuchtigkeit: Einige Materialien reagieren empfindlich auf Umweltbedingungen. Bestimmte Verbindungen können beispielsweise Feuchtigkeit absorbieren oder mit atmosphärischen Gasen reagieren, wodurch sich ihre Struktur und Zusammensetzung verändert. Die Verwendung von luftdichten Behältern und die Handhabung von Proben in kontrollierten Umgebungen können diese Risiken mindern.

• Mechanischen und thermischen Stress vermeiden: Schleif- und Siebprozesse sind zwar notwendig, können aber mechanische Spannungen verursachen, die zu Gefügeveränderungen führen können. Ebenso sollten thermische Behandlungen sorgfältig kontrolliert werden, um Phasenumwandlungen oder Degradation zu verhindern. Techniken wie kryogenes Schleifen oder schonende mechanische Bearbeitung können eingesetzt werden, um diese Auswirkungen zu minimieren.

• Verwenden Sie isotrope Materialien: Die Zugabe von isotropen Materialien wie Magnesiumoxid (MgO) oder Kalziumfluorid (CaF₂) kann zu einer gleichmäßigeren und zufälligen Ausrichtung der Probenteilchen beitragen. Dies ist besonders wichtig, um sicherzustellen, dass die Beugungsmuster nicht durch eine selektive Ausrichtung größerer Partikel verzerrt werden.

Durch die Einhaltung dieser Richtlinien können die Forscher sicherstellen, dass die präparierten Proben ihren ursprünglichen Zustand beibehalten und somit zuverlässige und reproduzierbare XRD-Daten liefern.

Spezifische Präparationsmethoden

Bei der Vorbereitung von Proben für Röntgenbeugungsexperimente (XRD) ist die Wahl der Präparationsmethoden von entscheidender Bedeutung und wird weitgehend von den physikalischen und chemischen Eigenschaften der Probe bestimmt.Das Zerkleinern ist häufig der erste Schritt, bei dem die Probe zu einem feinen Pulver zerkleinert wird, um sicherzustellen, dass die Kristallite klein genug sind, um eine gleichmäßige Verteilung der Orientierungen zu gewährleisten. Diese Gleichmäßigkeit ist für die Erzielung kontinuierlicher Beugungsringe und reproduzierbarer Intensitätswerte unerlässlich.

Die Siebung Nach dem Mahlen wird gesiebt, um sicherzustellen, dass die Partikelgröße gleichmäßig ist und in den optimalen Bereich für die XRD-Analyse fällt. Die Körnigkeit des Pulvers wird in der Regel nach dem Wert μD eingestuft, wobei μ der lineare Absorptionskoeffizient und D der durchschnittliche Durchmesser des Kristalls ist. Feine Partikel (μD < 0,01) sind ideal, da sie die Verbreiterung der Beugungslinien minimieren und die Genauigkeit der Intensitätsmessungen verbessern.

Ausglühen ist eine weitere wichtige Methode, insbesondere für Proben, die durch Schleifen oder andere mechanische Verfahren strukturelle Veränderungen erfahren haben. Das Ausglühen trägt dazu bei, die kristalline Struktur wiederherzustellen, so dass die Eigenschaften der Probe dem Original so nahe wie möglich kommen. Dieser Schritt ist besonders wichtig, um die Integrität der Zusammensetzung und der physikalisch-chemischen Eigenschaften der Probe während des gesamten Präparationsprozesses zu erhalten.

Jede dieser Methoden - Mahlen, Sieben und Glühen - spielt bei der Vorbereitung von XRD-Proben eine wichtige Rolle, um sicherzustellen, dass die endgültige Probe die hohen Anforderungen für eine genaue und zuverlässige Beugungsanalyse erfüllt.
