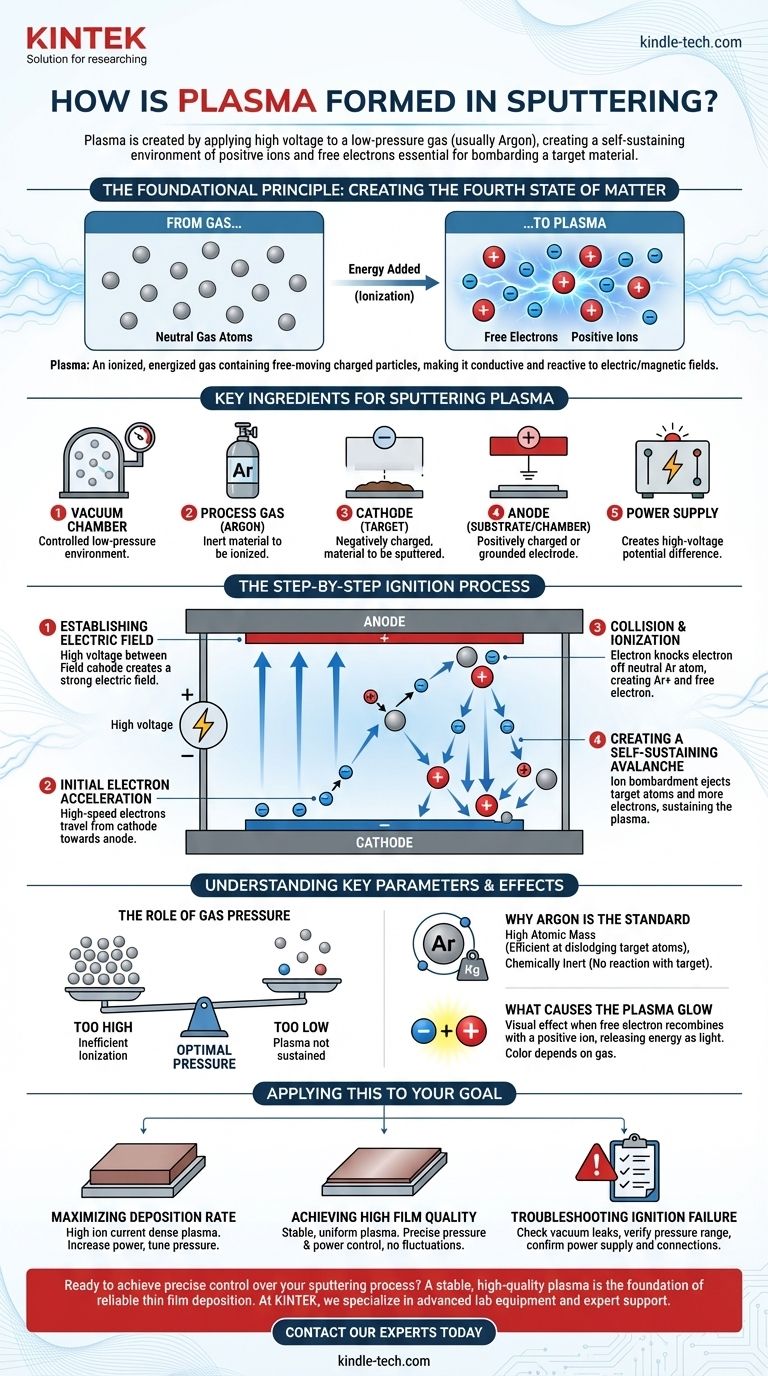

Wie entsteht Plasma beim Sputtern? Zünden Sie ein stabiles Plasma für eine überlegene Dünnschichtabscheidung

Kurz gesagt: Plasma entsteht in einem Sputtersystem durch Anlegen einer Hochspannung zwischen zwei Elektroden in einem Niederdruckgas, typischerweise Argon. Dieses elektrische Feld beschleunigt freie Elektronen, die dann mit den Gasatomen kollidieren und ihnen Elektronen entreißen – ein Prozess, der als Ionisierung bezeichnet wird – wodurch eine sich selbst erhaltende Umgebung aus positiven Ionen und freien Elektronen entsteht.

Plasma ist nicht nur ein Nebenprodukt des Sputterprozesses; es ist das aktive Werkzeug. Durch das Anlegen eines elektrischen Feldes an ein Gas verwandeln Sie dieses von einer neutralen, passiven Substanz in einen energetisierten, leitfähigen Materiezustand, der speziell dafür ausgelegt ist, ein Target physikalisch zu bombardieren.

Das Grundprinzip: Erzeugung des vierten Aggregatzustands

Um zu verstehen, wie Plasma in einer Sputterkammer erzeugt wird, müssen wir zunächst erkennen, was es ist. Plasma wird oft als der vierte Aggregatzustand bezeichnet, ein Schritt über das Gas hinaus.

Vom Gas zum Plasma

Wenn einem Gas genügend Energie zugeführt wird, werden seine Atome oder Moleküle aufgespalten. Dieser Prozess, genannt Ionisation, trennt neutrale Gasatome in zwei Komponenten: positiv geladene Ionen und negativ geladene freie Elektronen.

Das resultierende energetisierte, ionisierte Gas ist Plasma. Da es frei bewegliche geladene Teilchen enthält, ist es elektrisch leitfähig und reagiert stark auf elektrische und magnetische Felder.

Die Schlüsselkomponenten für Sputterplasma

Die Erzeugung eines stabilen Plasmas für das Sputtern erfordert eine präzise Umgebung und einige Schlüsselkomponenten, die zusammenarbeiten.

1. Eine Vakuumkammer: Der gesamte Prozess muss bei sehr niedrigem Druck stattfinden, um die Gaszusammensetzung zu kontrollieren und den Teilchen eine freie Bewegung zu ermöglichen.
2. Ein Prozessgas: Ein Inertgas, am häufigsten Argon (Ar), wird in die Kammer eingeleitet. Es dient als das zu ionisierende Material.
3. Eine Kathode: Dies ist eine negativ geladene Elektrode, an der das Targetmaterial – das Material, das Sie abscheiden möchten – montiert ist.
4. Eine Anode: Dies ist eine positiv geladene oder geerdete Elektrode, die oft aus den Kammerwänden und der Substrathalterung besteht.
5. Ein Netzteil: Dieses erzeugt die Hochspannungspotenzialdifferenz zwischen Kathode und Anode.

Der schrittweise Zündprozess

Die Erzeugung von Plasma ist eine schnelle Kettenreaktion, folgt aber einer klaren Abfolge von Ereignissen, die durch das elektrische Feld ausgelöst wird.

1. Aufbau des elektrischen Feldes

Zuerst wird eine hohe Gleich- oder Hochfrequenzspannung zwischen Kathode und Anode angelegt. Dies erzeugt ein starkes elektrisches Feld im gesamten Niederdruckgas in der Kammer.

2. Die anfängliche Elektronenbeschleunigung

In der Kammer sind immer einige verstreute Elektronen vorhanden. Das starke elektrische Feld beschleunigt diese freien Elektronen sofort weg von der negativen Kathode hin zur positiven Anode.

3. Kollision und Ionisierung

Während diese schnellen Elektronen durch die Kammer wandern, kollidieren sie mit neutralen Argon-Gasatomen. Wenn ein Elektron genügend Energie besitzt, schlägt es ein Elektron aus dem getroffenen Argonatom heraus.

Dieses einzelne Kollisionsereignis wandelt ein neutrales Argonatom in zwei neue Teilchen um: ein positiv geladenes Argonion (Ar+) und ein weiteres freies Elektron.

4. Erzeugung einer sich selbst erhaltenden Lawine

Dieser Prozess erzeugt eine Kaskade. Das ursprüngliche Elektron und das neu freigesetzte Elektron werden beide durch das elektrische Feld beschleunigt, was zu weiteren Kollisionen und weiterer Ionisierung führt.

Gleichzeitig werden die neu erzeugten positiven Argonionen in die entgegengesetzte Richtung beschleunigt – direkt auf die negativ geladene Kathode (das Target) zu. Der hochenergetische Beschuss dieser Ionen auf das Target ist das, was die Targetatome herauslöst oder „sputtert“, was das Hauptziel des Prozesses ist. Dieser Beschuss setzt auch weitere Elektronen frei, wodurch sichergestellt wird, dass das Plasma selbsterhaltend ist.

Verständnis wichtiger Parameter und Effekte

Die Eigenschaften Ihres Plasmas wirken sich direkt auf die Qualität und Rate Ihrer Abscheidung aus. Das Verständnis der Variablen gibt Ihnen Kontrolle über das Ergebnis.

Die Rolle des Gasdrucks

Der Druck des Prozessgases ist ein kritischer Balanceakt.

• Ist der Druck zu hoch, kann ein Elektron nicht weit genug reisen, um genügend Energie zu gewinnen, bevor es mit einem Gasatom kollidiert. Dies führt zu ineffizienter Ionisierung.
• Ist der Druck zu niedrig, gibt es nicht genügend Gasatome, mit denen Elektronen kollidieren können, und das Plasma kann nicht aufrechterhalten werden.

Warum Argon der Standard ist

Argon ist aus zwei Hauptgründen die gängigste Wahl für Sputterplasma. Erstens ist es chemisch inert, reagiert also nicht mit dem Targetmaterial. Zweitens hat es eine relativ hohe Atommasse, was seine Ionen beim Aufprall effektiver macht, Atome vom Target zu lösen, als leichtere Inertgase wie Helium.

Was das Plasma zum Leuchten bringt

Das charakteristische Leuchten eines Sputterplasmas ist ein visueller Nebeneffekt des Prozesses. Es tritt auf, wenn ein freies Elektron Energie verliert und sich mit einem positiven Ion rekombiniert. Um in einen niedrigeren Energiezustand zurückzukehren, geben die Teilchenpaare die überschüssige Energie in Form eines Lichtphotons ab. Die Farbe des Leuchtens ist spezifisch für die verwendete Gasart.

Anwendung auf Ihr Ziel

Ein stabiles, gut verstandenes Plasma ist die Grundlage für einen reproduzierbaren Sputterprozess. Wie Sie Ihr Plasma optimieren, hängt vollständig von Ihrem Ziel ab.

• Wenn Ihr Hauptaugenmerk auf der Maximierung der Abscheidungsrate liegt: Sie benötigen ein dichtes Plasma mit einem hohen Ionenstrom. Dies wird erreicht, indem die Leistung an der Kathode erhöht und der Gasdruck sorgfältig abgestimmt wird, um die Ionisierungseffizienz zu maximieren.
• Wenn Ihr Hauptaugenmerk auf der Erzielung einer hohen Filmqualität liegt: Sie benötigen ein stabiles und gleichmäßiges Plasma. Dies erfordert eine präzise Steuerung von Gasdruck und Leistung, um sicherzustellen, dass keine Schwankungen auftreten, die Defekte oder Ungleichmäßigkeiten in Ihrem Dünnfilm verursachen könnten.
• Wenn Sie eine Fehlzündung des Plasmas beheben: Ihr Problem liegt bei einer der Kernkomponenten. Überprüfen Sie auf Vakuumlecks, stellen Sie sicher, dass Ihr Gasdruck im richtigen Bereich liegt, und bestätigen Sie, dass Ihr Netzteil und die elektrischen Verbindungen zur Kathode und Anode ordnungsgemäß funktionieren.

Letztendlich beginnt die Kontrolle des Sputterprozesses mit der Beherrschung der Erzeugung und Aufrechterhaltung des Plasmas selbst.

Zusammenfassungstabelle:

Schlüsselkomponente	Rolle bei der Plasmaentstehung
Vakuumkammer	Bietet eine Niederdruckumgebung für kontrollierte Teilchenbewegung.
Prozessgas (Argon)	Das Inertgas, das ionisiert wird, um das Plasma zu erzeugen.
Kathode (Target)	Negativ geladene Elektrode; Ort des Ionenbeschusses und des Sputterns.
Anode (Substrat/Kammer)	Positiv geladene Elektrode, die Elektronen anzieht.
Hochspannungsnetzteil	Erzeugt das elektrische Feld, das Elektronen zur Initiierung der Ionisierung beschleunigt.
