Wie beeinflusst Druck hydraulische Systeme? Beherrschung von Kraft, Effizienz und Wärme

In einem Hydrauliksystem ist Druck der Kraftträger. Er ist der grundlegende Mechanismus, der verwendet wird, um Energie von einer Energiequelle, wie einer Pumpe, zu einem Aktuator, wie einem Zylinder, zu übertragen, wodurch das System Arbeit verrichten kann. Ohne Druck hat die Hydraulikflüssigkeit keine Fähigkeit, eine Last zu bewegen oder Widerstand zu überwinden.

Druck ist das unverzichtbare Werkzeug, das es einem Hydrauliksystem ermöglicht, Kraft zu vervielfachen und Arbeit zu verrichten. Ihn zu steuern, ist jedoch ein heikles Gleichgewicht; er ist auch der Haupttreiber für Systembelastung, Wärmeerzeugung und Ineffizienz.

Die grundlegende Rolle des Drucks

Um ein Hydrauliksystem zu verstehen, müssen Sie zunächst das Verhalten des Drucks in einer eingeschlossenen Flüssigkeit verstehen. Dies ist das Fundament, auf dem alle hydraulischen Prinzipien aufgebaut sind.

Pascalsches Gesetz: Das Kernprinzip

Die Funktionsweise jedes Hydrauliksystems wird durch das Pascalsche Gesetz bestimmt. Dieses Prinzip besagt, dass der Druck, der auf eine eingeschlossene, inkompressible Flüssigkeit ausgeübt wird, in alle Richtungen gleichmäßig durch die Flüssigkeit übertragen wird.

Das bedeutet, dass der Druckwert an der Pumpe im Idealfall derselbe Druck ist, der auf einen Hunderte von Metern entfernten Kolben ausgeübt wird.

Kraftverstärkung: Die Kraft der Hydraulik

Die wahre Kraft der Hydraulik kommt von der Nutzung dieses gleichmäßigen Drucks zur Kraftverstärkung. Die Beziehung wird durch die Formel definiert: Kraft = Druck × Fläche.

Indem Sie Druck auf einen kleinen Kolben (der eine kleine Eingangskraft erfordert) anwenden und diesen auf einen großen Kolben übertragen, erzeugen Sie eine massive Ausgangskraft. So kann ein kleiner Hebel einen tonnenschweren Baggerlöffel heben.

Druck als potenzielle Energie

Stellen Sie sich Druck als gespeicherte Energie vor. Wenn die Pumpe arbeitet, um Flüssigkeit gegen Widerstand zu drücken, baut sie Druck auf und lädt das System effektiv mit potenzieller Energie auf, ähnlich wie beim Komprimieren einer Feder.

Wenn ein Steuerventil geöffnet wird, wird diese potenzielle Energie in kinetische Energie (Flüssigkeitsstrom) umgewandelt, die einen Aktuator antreibt, um Arbeit zu verrichten.

Wie Druck sowohl Arbeit als auch Verschwendung erzeugt

Während Druck für die Arbeit notwendig ist, bestimmt sein Verhalten im gesamten System die Gesamteffizienz, Geschwindigkeit und Wärmeerzeugung.

Die Beziehung zwischen Druck und Durchfluss

Druck und Durchfluss sind die beiden primären Variablen in einem Hydrauliksystem. Druck ist die Kraft, die erforderlich ist, um eine Last zu überwinden, während Durchfluss das Volumen der bewegten Flüssigkeit pro Zeiteinheit ist, das die Geschwindigkeit des Aktuators bestimmt.

Die Leistung eines Systems ist ein direktes Produkt dieser beiden Faktoren. Sie benötigen ausreichend Druck, um die Last zu bewegen, und ausreichend Durchfluss, um sie mit der gewünschten Geschwindigkeit zu bewegen.

Druckabfälle und Wärmeerzeugung

Jede Obstruktion oder Einschränkung im Flüssigkeitsweg – wie Rohre, Schläuche, Armaturen und Ventile – verursacht einen Druckabfall. Diese verlorene Druckenergie wird direkt in Wärme umgewandelt.

Unnötige Einschränkungen, unterdimensionierte Leitungen oder der Betrieb eines Systems mit höherem als dem benötigten Druck sind die häufigsten Ursachen für überschüssige Wärme, die ein Zeichen für verschwendete Energie ist.

Kompensation von Druckdifferenzen

In komplexen Maschinen ist der Druck nicht immer perfekt gleichmäßig, insbesondere bei dynamischen Bewegungen. Diese Druckunterschiede können dazu führen, dass sich Komponenten unpräzise bewegen.

Fortgeschrittene Systeme verwenden mechanische Lösungen, wie miteinander verbundene Führungen, um diese Druckungleichgewichte zu kompensieren und sicherzustellen, dass Komponenten perfekt synchron arbeiten.

Verständnis der Kompromisse und Risiken

Der Betrieb eines Hydrauliksystems ist eine ständige Übung im Management der mit Druck verbundenen Kompromisse. Höherer Druck ist nicht immer besser.

Das Risiko einer Überdruckbeaufschlagung

Die unmittelbarste Gefahr ist die Überdruckbeaufschlagung. Jede Komponente in einem System hat eine maximale Druckstufe. Eine Überschreitung kann zu geplatzten Schläuchen, undichten Dichtungen und katastrophalen, gefährlichen Ausfällen führen.

Druckbegrenzungsventile sind kritische Sicherheitskomponenten, die entwickelt wurden, um überschüssigen Durchfluss abzuleiten und den maximalen Systemdruck auf einen sicheren Grenzwert zu begrenzen.

Komponentenbelastung und Ermüdung

Selbst bei Betrieb unterhalb der maximalen Nennleistung belastet hoher oder schwankender Druck alle Systemkomponenten ständig. Dies führt zu Materialermüdung und verkürzt die Lebensdauer von Zylindern, Pumpen, Schläuchen und Dichtungen.

Ineffizienz und Energieverschwendung

Der Betrieb eines Systems mit einem höheren Druck, als die Last erfordert, ist grundsätzlich ineffizient. Wenn eine Aufgabe nur 1.500 PSI benötigt, das Überdruckventil des Systems jedoch auf 3.000 PSI eingestellt ist, wird der gesamte überschüssige Druck direkt in verschwendete Wärme umgewandelt.

Optimierung des Drucks für Ihre Anwendung

Die korrekte Druckeinstellung hängt vollständig von der zu verrichtenden Arbeit ab. Ihr Ziel ist es, den geringsten Druck zu verwenden, der erforderlich ist, um die Aufgabe zuverlässig und effizient zu erfüllen.

• Wenn Ihr Hauptaugenmerk auf maximaler Kraft liegt: Sie müssen sicherstellen, dass Ihre Pumpe den erforderlichen Druck erzeugen kann und dass alle Komponenten für dessen sichere Handhabung ausgelegt sind.
• Wenn Ihr Hauptaugenmerk auf Geschwindigkeit und Effizienz liegt: Sie müssen sich auf die Entwicklung eines Systems mit ausreichendem Durchfluss und minimalen Druckabfällen konzentrieren, indem Sie richtig dimensionierte Leitungen und Ventile verwenden.
• Wenn Ihr Hauptaugenmerk auf Präzision und Kontrolle liegt: Ihr Ziel ist eine stabile Druckregelung und die Steuerung der dynamischen Schwankungen, die während des Betriebs auftreten.

Letztendlich geht es bei der Beherrschung des Drucks darum, ihn nicht als brutales Werkzeug, sondern als präzises Instrument zu behandeln, das gesteuert und optimiert werden muss.

Zusammenfassungstabelle:

Rolle des Drucks	Auswirkungen auf das Hydrauliksystem
Kraftverstärkung	Ermöglicht das Heben schwerer Lasten durch das Pascalsche Gesetz (Kraft = Druck × Fläche).
Energieübertragung	Wirkt als potenzielle Energie, die in kinetische Energie umgewandelt wird, um Arbeit zu verrichten.
Wärmeerzeugung	Druckabfälle über Einschränkungen wandeln Energie in Abwärme um.
Systembelastung	Hoher oder schwankender Druck verursacht Komponentenermüdung und Ausfallrisiko.
Effizienz-Kompromiss	Muss für die spezifische Aufgabe optimiert werden, um Energieverschwendung zu minimieren.

Optimieren Sie die Leistung und Zuverlässigkeit Ihres Hydrauliksystems. Das Verständnis des Drucks ist der Schlüssel zur Maximierung von Kraft, Kontrolle und Effizienz bei gleichzeitiger Minimierung von Verschleiß und Wärmeerzeugung. KINTEK ist spezialisiert auf die Bereitstellung robuster Laborgeräte und Verbrauchsmaterialien, die den präzisen Anforderungen von Laboren und Forschungseinrichtungen gerecht werden. Lassen Sie sich von unseren Experten bei der Auswahl der richtigen Komponenten für Ihre Anwendung helfen. Kontaktieren Sie uns noch heute, um Ihre spezifischen Anforderungen an Hydrauliksysteme zu besprechen!

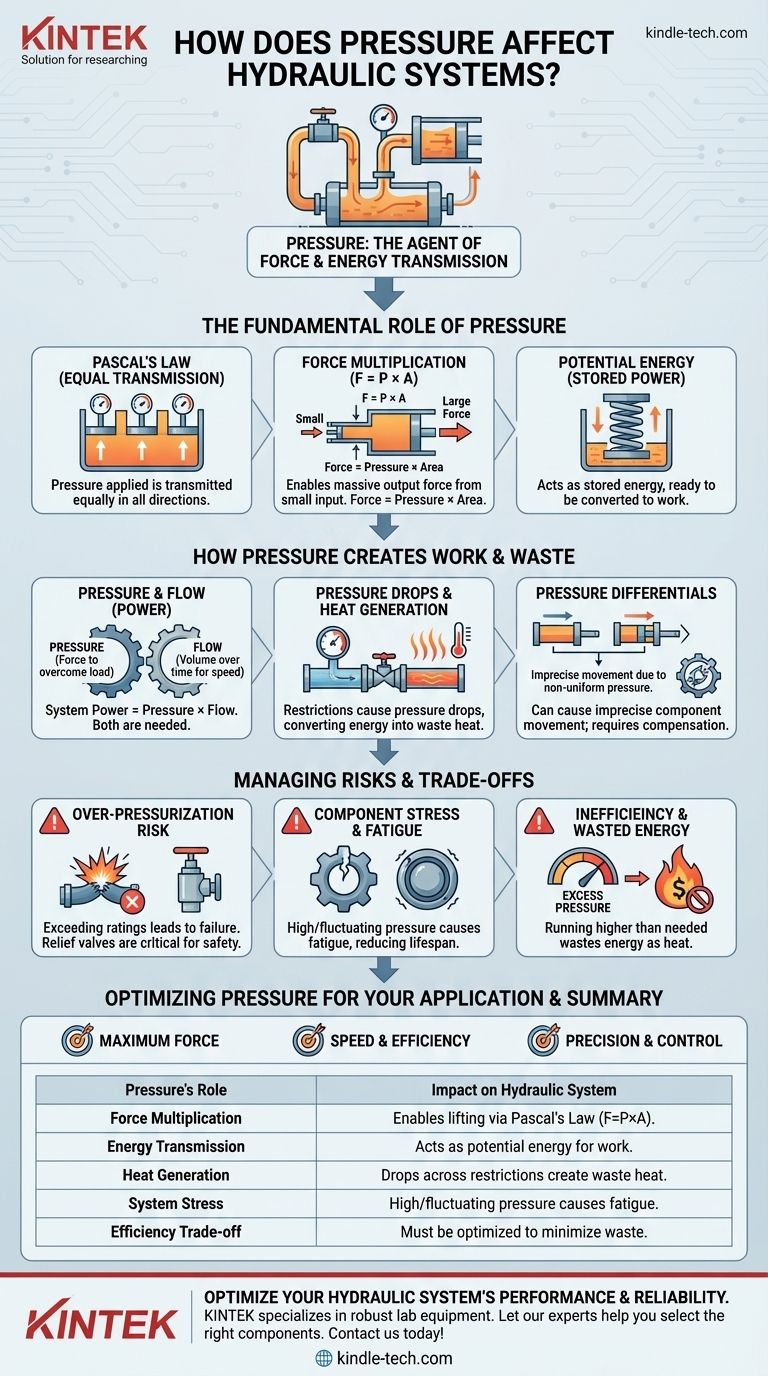

Visuelle Anleitung
