Was ist die Grundstruktur eines Elektrodenhalters und welche Funktion hat jedes Teil? Meistern Sie den Schlüssel zu zuverlässigen elektrochemischen Tests

Im Grunde ist ein Elektrodenhalter ein einfaches Gerät mit drei grundlegenden Teilen. Er besteht aus einem Klemmkopf zur Befestigung des zu testenden Materials, einer Isolierstange, die als Griff dient, und einer Anschlussklemme, um die gesamte Baugruppe mit einem externen elektrochemischen Arbeitsplatz zu verbinden. Diese Struktur gewährleistet einen stabilen mechanischen Halt und eine zuverlässige elektrische Verbindung für Ihre Probe.

Der Elektrodenhalter ist mehr als nur eine einfache Klemme; er ist eine kritische Schnittstelle, die entwickelt wurde, um ein bestimmtes Material (die Arbeitselektrode) in eine elektrochemische Zelle einzuführen und es gleichzeitig elektrisch und chemisch von allem außer der beabsichtigten Reaktion zu isolieren.

Die Dekonstruktion des Elektrodenhalters: Die Form folgt der Funktion

Jede Komponente eines Elektrodenhalters ist speziell für eine bestimmte Rolle konzipiert. Das Verständnis dieser Rollen ist der Schlüssel zur Durchführung genauer und reproduzierbarer Experimente.

Der Klemmkopf: Der Kontaktpunkt

Der Klemmkopf ist das aktive Ende des Halters. Seine primäre mechanische Aufgabe ist das feste Klemmen der Probe, sei es ein Metallstück, ein beschichtetes Substrat oder ein dünner Film.

Im Inneren der Klemme stellt ein leitfähiges Blech den direkten elektrischen Kontakt mit der Probe her. Die Integrität dieser Verbindung ist für eine erfolgreiche Messung von größter Bedeutung.

Dieses leitfähige Element besteht typischerweise aus Materialien wie Platin, Gold, Glaskohlenstoff oder Titan. Die Wahl ist nicht willkürlich; sie hängt von der chemischen Umgebung und den untersuchten Reaktionen ab, um sicherzustellen, dass das Blech selbst nicht korrodiert oder die Ergebnisse beeinflusst.

Die Isolierstange: Die Brücke zum Bediener

Die Stange dient als Griff und ermöglicht es dem Bediener, die Probe in der elektrochemischen Zelle zu positionieren, ohne aktive Teile zu berühren.

Sie besteht fast immer aus einem chemisch inerten und elektrisch isolierenden Material, wie PTFE (Teflon) oder PEEK. Diese Materialwissenschaft ist aus zwei Gründen von entscheidender Bedeutung: Sie schützt den Bediener vor jeglichem elektrischen Potenzial und verhindert, dass der Halter zu einem unerwünschten Teilnehmer an der elektrochemischen Reaktion wird.

Die Anschlussklemme: Die Verbindung zum System

Oben an der Stange befindet sich die Anschlussklemme, die der Verbindungspunkt ist. Hier schließen Sie das Kabel an, das zu Ihrem elektrochemischen Arbeitsplatz oder Potentiostat führt.

Diese Klemme vervollständigt den Stromkreis und ermöglicht es dem Arbeitsplatz, die an die Probe angelegte Spannung oder den Strom zu steuern und deren Reaktion zu messen.

Die Rolle des Halters im Gesamtbild

Der Elektrodenhalter funktioniert nicht isoliert. Er ist das Werkzeug, das es ermöglicht, dass Ihre Probe zum zentralen Fokus des Experiments wird.

Warum er die „Arbeitselektrode“ ist

In einer typischen Drei-Elektroden-Anordnung wird die vom Halter gesicherte Probe zur Arbeitselektrode (WE).

Die WE ist die Elektrode, an der der elektrochemische Prozess von Interesse – sei es Korrosion, Abscheidung oder Katalyse – tatsächlich stattfindet. Die Aufgabe des Halters ist es sicherzustellen, dass das System nur die Probe „sieht“, die Sie untersuchen möchten.

Häufige Fallstricke und Variationen

Obwohl das Design einfach erscheint, kann unsachgemäße Verwendung oder das Missverständnis seiner Feinheiten zu fehlgeschlagenen Experimenten führen.

Materialverträglichkeit ist nicht verhandelbar

Die Verwendung eines Halters mit einem ungeeigneten leitfähigen Material kann Ihre Ergebnisse ungültig machen. Wenn das leitfähige Blech chemisch weniger beständig ist als Ihre Probe, kann es bevorzugt korrodieren und Ihnen irreführende Daten liefern.

Schlechter Kontakt führt zu schlechten Daten

Eine häufige Fehlerquelle ist eine schwache oder inkonsistente Verbindung zwischen der Probe und dem internen leitfähigen Blech. Dies führt zu unerwünschtem Widerstand, Rauschen und Instabilität in Ihren Messungen, was die Ergebnisse unzuverlässig macht. Stellen Sie immer sicher, dass Ihre Probe sauber und fest eingespannt ist.

Unterschiedliche Maßstäbe, unterschiedliche Designs

Der hier beschriebene Halter ist typisch für die Laborforschung. Für industrielle Anwendungen wie Lichtbogenöfen sind Elektrodenhalter weitaus komplexer und verfügen über Funktionen wie aktive Wasserkühlungskanäle und Hochleistungshängevorrichtungen, um immense elektrische Ströme und Hitze zu bewältigen.

Die richtige Wahl für Ihr Ziel treffen

Wählen und verwenden Sie Ihren Halter basierend auf dem spezifischen Ziel Ihres Experiments.

• Wenn Ihr Hauptaugenmerk auf genauen Korrosionsprüfungen liegt: Stellen Sie sicher, dass das leitfähige Material des Halters wesentlich edler (weniger reaktiv) ist als Ihre Probe oder dass der Kontaktpunkt vollständig von der Testlösung isoliert ist.
• Wenn Ihr Hauptaugenmerk auf der Elektrokatalyse liegt: Wählen Sie ein leitfähiges Blechmaterial (z. B. Platin, Glaskohlenstoff), das entweder völlig inert ist oder bewusst Teil des von Ihnen untersuchten katalytischen Systems ist.
• Wenn Ihr Hauptaugenmerk auf dem routinemäßigen Screening liegt: Priorisieren Sie ein robustes Halterdesign, das eine schnelle, konsistente Probenmontage ermöglicht und leicht zu reinigen ist, um einen hohen Durchsatz und Wiederholbarkeit zu gewährleisten.

Ein klares Verständnis dieses grundlegenden Werkzeugs ist der erste Schritt zu zuverlässigen und aufschlussreichen elektrochemischen Ergebnissen.

Zusammenfassungstabelle:

Komponente	Hauptfunktion	Schlüsselmerkmale
Klemmkopf	Hält die Probe und stellt den elektrischen Kontakt her.	Leitfähiges Blech (Pt, Au, GC, Ti); Fester mechanischer Halt.
Isolierstange	Dient als sicherer Griff und isoliert die Probe elektrisch.	Hergestellt aus inerten Materialien (PTFE, PEEK); Chemisch beständig.
Anschlussklemme	Verbindet den Halter mit dem elektrochemischen Arbeitsplatz.	Vervollständigt den Stromkreis für Messung und Steuerung.

Bereit für präzise und zuverlässige elektrochemische Ergebnisse? Der richtige Elektrodenhalter ist entscheidend für die Integrität Ihrer Daten. KINTEK ist spezialisiert auf hochwertige Laborgeräte und Verbrauchsmaterialien, einschließlich einer Reihe von Elektrodenhaltern für Korrosionsprüfungen, Elektrokatalyse und routinemäßiges Screening. Unsere Experten helfen Ihnen bei der Auswahl des perfekten Werkzeugs für Ihre spezifische Anwendung. Kontaktieren Sie unser Team noch heute, um Ihre Laboranforderungen zu besprechen und sicherzustellen, dass Ihre Experimente auf einer soliden Grundlage aufgebaut sind.

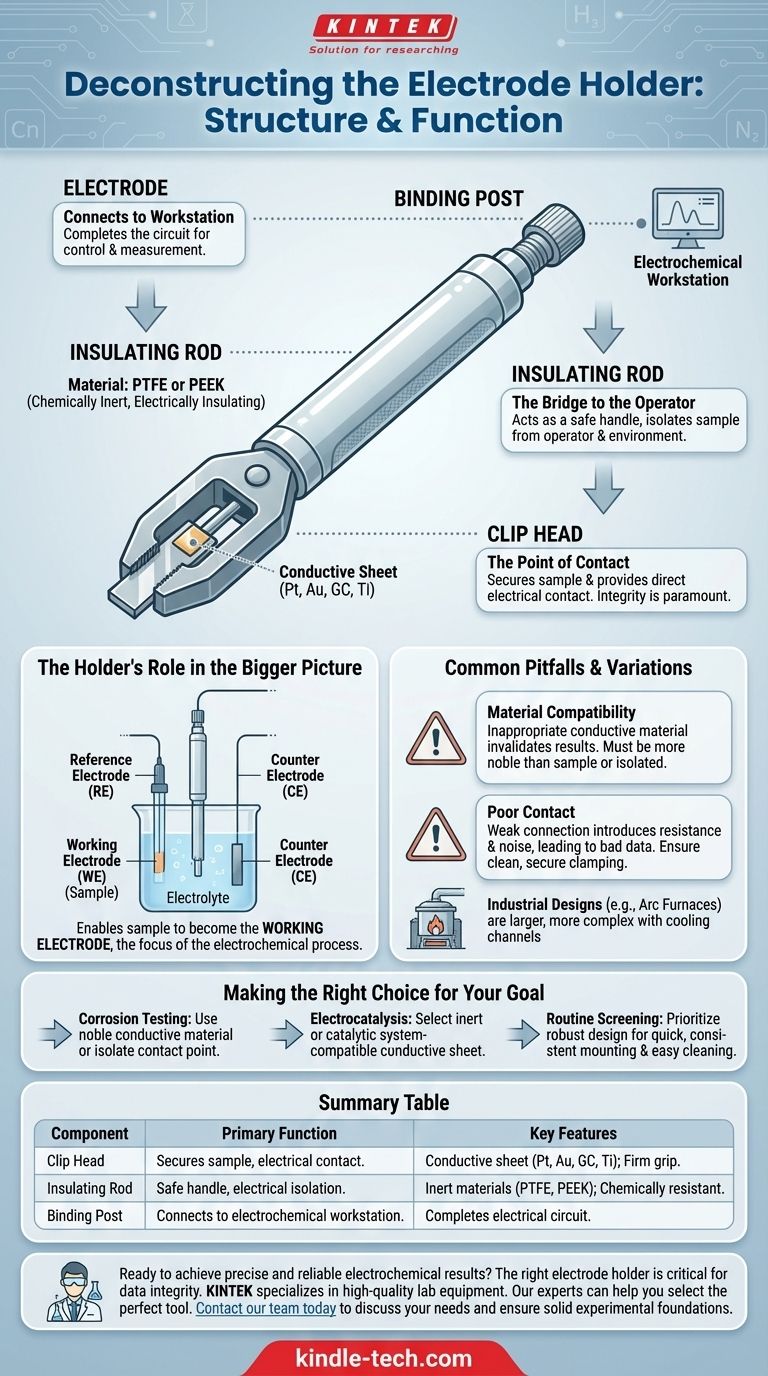

Visuelle Anleitung
