MPCVD-Einkristalldiamant-Anwendungen in den Bereichen Halbleiter und optische Displays

MPCVD-Einkristalldiamant-Anwendungen in den Bereichen Halbleiter und optische Displays

vor 1 Jahr

Halbleiterindustrie

Chip-Substrat

Diamantmaterialien, die als Halbleitermaterialien der dritten Generation gelten, weisen außergewöhnliche Eigenschaften auf, die sie für verschiedene fortschrittliche elektronische Anwendungen sehr geeignet machen. Diese Materialien zeichnen sich aus durchhohe Wärmeleitfähigkeitwas eine effiziente Wärmeableitung gewährleistet, die für die Aufrechterhaltung der Leistung und Langlebigkeit von integrierten Schaltkreisen entscheidend ist. Außerdem hat Diamant einhohes Durchbruchfeld undhohe Ladungsträgerbeweglichkeit die es ihm ermöglichen, Hochfrequenz- und Hochleistungsoperationen mit minimalem Energieverlust zu bewältigen, was ihn zur idealen Wahl für hochmoderne elektronische Geräte macht.

Außerdem ist dieniedrige Dielektrizitätskonstante von Diamantmaterialien die Signalverzögerung und den Stromverbrauch, was ihren Nutzen in elektronischen Geräten mit ultrahoher Frequenz und hoher Leistung weiter erhöht. Diese Kombination von Eigenschaften macht Diamantsubstrate zu einem transformativen Material in der Halbleiterindustrie, das Innovationen in integrierten Schaltkreisen und darüber hinaus vorantreiben wird.

Materialien für die Wärmeableitung von Chips

Monokristalliner Diamant ist aufgrund seiner außergewöhnlichen Wärmeleitfähigkeit das ideale Material für die Wärmeableitung in Geräten mit hoher Leistung und hoher Packungsdichte. Diese Eigenschaft ist entscheidend für die Aufrechterhaltung einer optimalen Leistung und Langlebigkeit in fortschrittlichen Technologien wie 5G-Chips und Laserdioden-Arrays. Die hohe Wärmeleitfähigkeit von monokristallinem Diamant sorgt dafür, dass die Wärme effizient abgeleitet werden kann, wodurch thermischer Abbau verhindert und die allgemeine Zuverlässigkeit dieser Geräte verbessert wird.

Im Bereich der 5G-Technologie, wo Chips mit noch nie dagewesenen Geschwindigkeiten und Leistungen arbeiten, ist die Fähigkeit, Wärme zu managen, von größter Bedeutung. Die hervorragenden Wärmemanagementfähigkeiten von monokristallinem Diamant machen ihn zu einer unverzichtbaren Komponente in diesen Hochleistungssystemen. Auch bei Laserdioden-Arrays, die in einer Vielzahl von Anwendungen von der Telekommunikation bis hin zu medizinischen Geräten eingesetzt werden, sorgt die effiziente Wärmeableitung durch monokristallinen Diamant für einen stabilen und gleichmäßigen Betrieb.

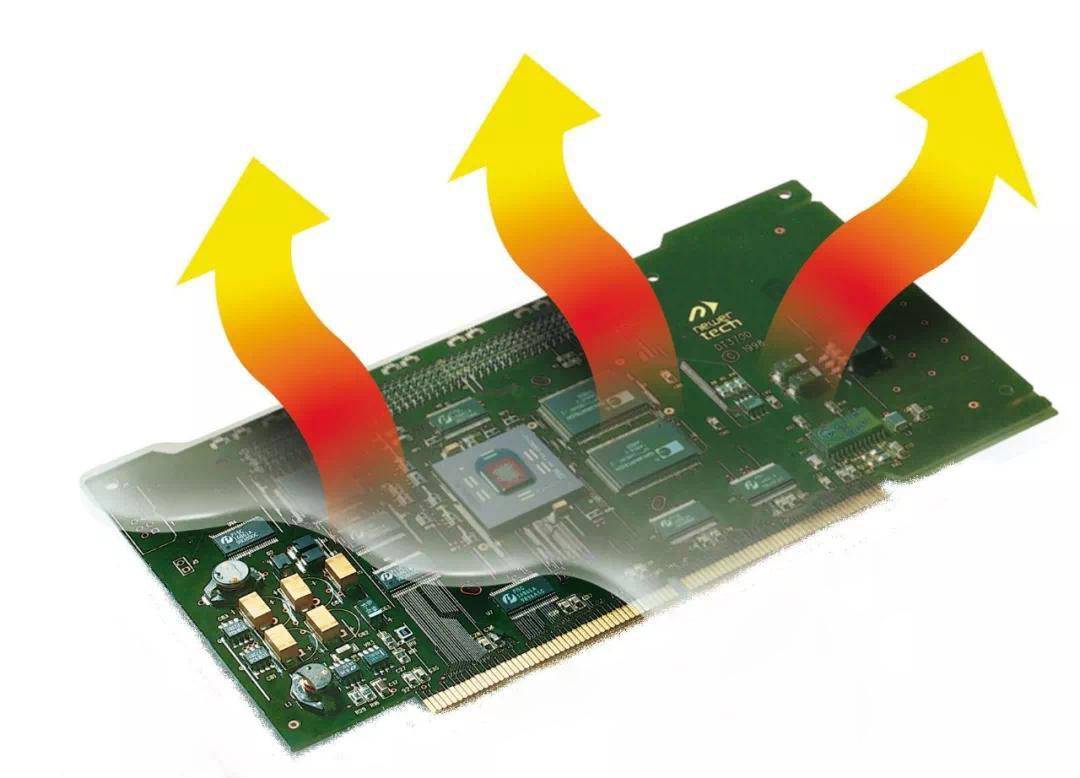

Materialien zur Wärmeableitung auf Chips

Darüber hinaus verbessern die einzigartigen Eigenschaften von monokristallinem Diamant, einschließlich seines hohen Durchbruchsfeldes und seiner Ladungsträgerbeweglichkeit, seine Eignung für diese Anwendungen noch weiter. Diese Eigenschaften verbessern nicht nur das Wärmemanagement, sondern tragen auch zur Gesamteffizienz und Leistung der Geräte bei. Da die Nachfrage nach schnelleren, leistungsfähigeren und kompakteren elektronischen Geräten weiter steigt, wird die Rolle des monokristallinen Diamanten als Schlüsselmaterial für die Wärmeableitung zunehmend an Bedeutung gewinnen.

Optisches Anzeigefeld

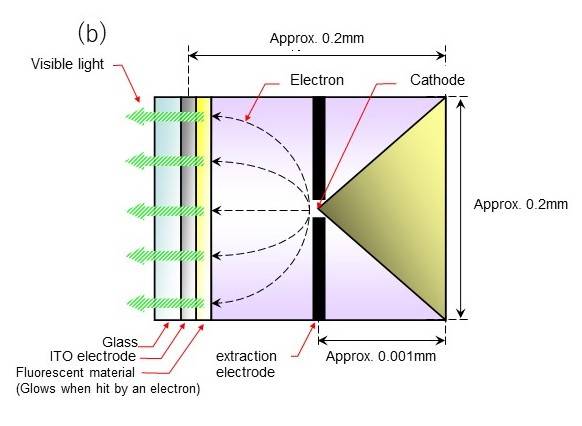

Kaltkathoden-Feldemissionsanzeige (FED)

Das Kaltkathoden-Feldemissions-Display (FED) ist eine bahnbrechende Technologie im Bereich der selbstleuchtenden Flachbildschirme, die die außergewöhnlichen Eigenschaften von einkristallinen Diamantmaterialien nutzt. Diese innovative Displaytechnologie nutzt die unvergleichlichen optischen, mechanischen, thermischen und elektrischen Eigenschaften von Diamant, um ein hervorragendes Seherlebnis zu bieten.

Einer der Hauptvorteile von FED ist seine bemerkenswerte Helligkeit. Die inhärente Transparenz und der hohe Brechungsindex von Einkristalldiamant ermöglichen die Herstellung von Displays mit einer unvergleichlichen Leuchtdichte, so dass die Bilder auch bei direktem Sonnenlicht lebendig und klar sind. Dies macht FED ideal für Anwendungen, die eine hohe Sichtbarkeit erfordern, wie z. B. digitale Beschilderung im Freien und militärische Ausrüstung.

Kaltkathoden-Feldemissionsanzeige (FED)

Neben der Helligkeit bieten FEDs auch eine außergewöhnliche Graustufen- und Farbtreue. Die präzise Steuerung der Elektronenemission in diamantbasierten FEDs ermöglicht eine breite Palette von Graustufen, was zu sehr detaillierten und naturgetreuen Bildern führt. Die Fähigkeit des Materials, Licht über das gesamte sichtbare Spektrum zu emittieren, sorgt für eine satte und genaue Farbwiedergabe und hebt FED von herkömmlichen Displays ab.

Die Auflösung ist ein weiterer Bereich, in dem sich FED auszeichnet. Die hohe Elektronenbeweglichkeit und die niedrige Dielektrizitätskonstante von Einkristalldiamant tragen zur Schaffung von Displays mit ultrahoher Auflösung bei. Das bedeutet, dass FEDs Bilder mit einem außergewöhnlichen Detailgrad wiedergeben können, wodurch sie sich für Anwendungen eignen, die hochauflösende Bilder erfordern, wie z. B. medizinische Bildgebung und moderne Spielkonsolen.

Darüber hinaus zeichnen sich FEDs durch eine beeindruckende Reaktionsgeschwindigkeit aus. Die schnellen Elektronenemissions- und -leitungseigenschaften von Diamant ermöglichen es diesen Bildschirmen, blitzschnell zwischen Farben und Graustufen zu wechseln, was eine reibungslose und flüssige Bewegung bei rasanten Bildern gewährleistet. Dies macht FED zu einer hervorragenden Wahl für Anwendungen, die schnelle Aktualisierungen erfordern, wie z. B. Hochgeschwindigkeitsdatenvisualisierung und Echtzeitsimulationen.

Zusammenfassend lässt sich sagen, dass das Cold Cathode Field Emission Display (FED) die außergewöhnlichen Eigenschaften von Einkristalldiamant nutzt, um einen selbstleuchtenden Flachbildschirm mit unvergleichlichen Vorteilen bei Helligkeit, Graustufen, Farbe, Auflösung und Reaktionsgeschwindigkeit zu liefern. Dies macht FED zu einer vielversprechenden Technologie für ein breites Spektrum von Anwendungen, von der Unterhaltungselektronik bis hin zu speziellen industriellen und militärischen Anwendungen.
