Wissen Was ist der Unterschied zwischen Drehschieberpumpen und Flüssigkeitsring-Vakuumpumpen? Hauptunterschiede erklärt
Autor-Avatar

Technisches Team · Kintek Solution

Aktualisiert vor 1 Tag

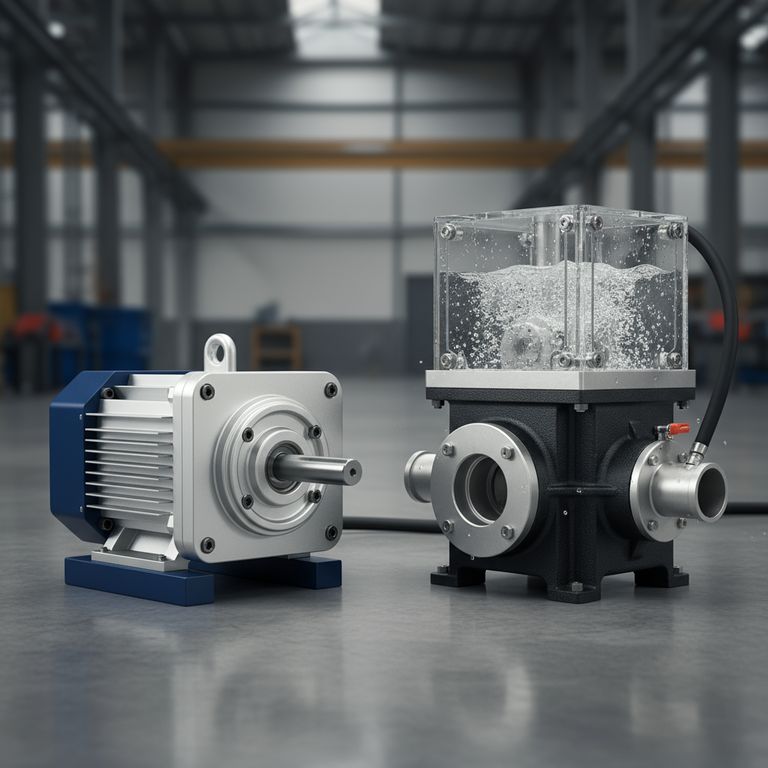

Was ist der Unterschied zwischen Drehschieberpumpen und Flüssigkeitsring-Vakuumpumpen? Hauptunterschiede erklärt

Drehschieberpumpen und Flüssigkeitsring-Vakuumpumpen dienen ähnlichen Zwecken, unterscheiden sich jedoch erheblich in Betrieb, Wartung und idealen Anwendungsfällen. Drehschieberpumpen eignen sich hervorragend für Anwendungen, die ein höheres Vakuumniveau, ein kompaktes Design und einen geringeren langfristigen Wartungsaufwand erfordern, während Flüssigkeitsringpumpen nasse oder dampfbeladene Gase effektiver handhaben, jedoch ein geringeres Endvakuum bieten. Die Wahl hängt von Faktoren wie dem erforderlichen Vakuumniveau, der Gaszusammensetzung, der Wartungstoleranz und den Budgetbeschränkungen ab.

Die wichtigsten Punkte erklärt:

  • Grundlegende Funktionsprinzipien

    • Drehschieberpumpen erzeugen das Vakuum durch exzentrisch montierte Rotoren mit gleitenden Schaufeln, die schrumpfende Gaskammern bilden. Es gibt sie in zwei Varianten:
      • Ölgeschmierte Die ölgeschmierten Versionen (am weitesten verbreitet) verwenden Öl zur Abdichtung, Schmierung und Kühlung und erreichen dadurch engere Vakuumniveaus.
      • Trockenlaufende Versionen verwenden spezielle Materialien wie Graphit zur Selbstschmierung, wodurch das Risiko einer Ölverschmutzung vermieden wird.
    • Flüssigkeitsringpumpen verwenden ein rotierendes Laufrad in einem flüssigkeitsgefüllten Gehäuse, in dem die Flüssigkeit eine bewegliche Dichtung bildet. Sie sind von Natur aus besser für feuchte Gase geeignet, können aber nicht die gleichen Vakuumniveaus wie Drehschieberpumpen erreichen.
  • Leistungsvergleich

    • Vakuum-Fähigkeit :
      • Drehschieberpumpen erreichen in der Regel höhere Vakuumniveaus (niedrigerer Absolutdruck)
      • Flüssigkeitsringpumpen sind aufgrund des Dampfdrucks der Sperrflüssigkeit nur begrenzt vakuumfähig.
    • Gasförderung :
      • Flüssigkeitsringpumpen vertragen Wasserdampf, Lösungsmittel und partikelbelastete Gase besser
      • Drehschieberpumpen benötigen eine Gasballastoption, um mäßige Dampflasten zu bewältigen (ölgeschmierte Typen)
    • Fließeigenschaften :
      • Beide halten stabile Durchflussraten aufrecht, aber Drehschieberpumpen bieten im Allgemeinen eine bessere Effizienz in sauberen, trockenen Anwendungen
  • Betriebliche Erwägungen

    • Anforderungen an die Wartung :
      • Drehschieberpumpen benötigen regelmäßige Ölwechsel (~3.000 Betriebsstunden) und Schieberinspektionen
      • Flüssigkeitsringpumpen müssen überwacht und abgedichtet werden, benötigen aber keinen Schmierstoffwechsel.
    • Umweltfaktoren :
      • Bei ölgeschmierten Drehschieberpumpen besteht das Risiko einer Ölverschmutzung im Abgasstrom
      • Flüssigkeitsringpumpen erfordern möglicherweise eine Behandlung der verunreinigten Dichtungsflüssigkeit
      • Trockene Drehschieberpumpen beseitigen Ölprobleme vollständig
  • Wirtschaftliche und praktische Faktoren

    • Anfängliche Kosten : Drehschieberpumpen haben bei vergleichbarer Leistung oft niedrigere Anschaffungskosten
    • Betriebskosten :
      • Flüssigkeitsringpumpen verbrauchen mehr Energie zur Aufrechterhaltung des Flüssigkeitsrings
      • Drehschieberpumpen verbrauchen weniger Energie, erfordern aber Ölwechsel
    • Platzbedarf : Drehschieberpumpen sind bei gleicher Leistung kompakter
    • Geräusch/Vibration : Beide sind relativ leise, aber Drehschieberpumpen laufen in der Regel ruhiger
  • Anwendungsspezifische Vorteile

    • Wählen Sie Drehschieberpumpen, wenn :
      • Sie höhere Vakuumniveaus benötigen (z. B. Gefriertrocknung im Labor)
      • der Platz begrenzt ist (kompakte Bauweise)
      • Sie überwiegend trockene Gase mit gelegentlichem Dampf fördern (mit Gasballast)
      • das Budget niedrigere Anschaffungskosten zulässt und eine Wartung möglich ist
    • Wählen Sie Flüssigkeitsringpumpen, wenn :
      • Verarbeitung von nassen, schmutzigen oder korrosiven Gasströmen (z. B. industrielle Filtration)
      • Ölverschmutzung nicht akzeptabel ist (es sei denn, man verwendet trockene Drehschieber)
      • Mäßige Vakuumniveaus genügen (z. B. bei der Lebensmittelverarbeitung)
      • Kontinuierlicher Betrieb mit minimaler Ausfallzeit ist entscheidend
  • Aufkommende Überlegungen

    • Die trockene Drehschiebertechnologie überbrückt einige Lücken und bietet einen ölfreien Betrieb mit einem besseren Vakuum als der Flüssigkeitsring
    • Hybridsysteme verwenden manchmal beide Pumpentypen in Serie für anspruchsvolle Anwendungen
    • Umweltvorschriften begünstigen zunehmend ölfreie oder Flüssigkeitsringsysteme in bestimmten Branchen

Letztendlich hängt die Entscheidung davon ab, dass Sie Ihre spezifischen Anforderungen an die Gasförderung, das erforderliche Vakuumniveau, die Wartungsmöglichkeiten und die Gesamtbetriebskosten sorgfältig bewerten. Für Betriebe, die Wert auf ultimatives Vakuum unter sauberen Bedingungen legen, bieten Drehschieberpumpen in der Regel den besseren Wert. Für raue, nasse oder verunreinigte Prozesse, bei denen ein moderates Vakuum ausreicht, erweisen sich Flüssigkeitsringpumpen trotz ihrer Einschränkungen oft als praktischer.

Zusammenfassende Tabelle:

Merkmale Drehschieberpumpen Flüssigkeitsringpumpen
Vakuumniveau Höher (niedriger Absolutdruck) Begrenzt durch den Dampfdruck der Sperrflüssigkeit
Handhabung von Gasen Am besten für trockene Gase; Gasballast für Dämpfe Hervorragend für feuchte/verschmutzte Gase
Wartung Regelmäßiger Ölwechsel und Inspektion der Schaufeln Nur Nachfüllen von Dichtungsflüssigkeit
Risiko der Ölverschmutzung Vorhanden (außer bei trockenen Versionen) Keine
Energie-Effizienz Höher (geringerer Verbrauch) Geringer (Energie zur Aufrechterhaltung des Flüssigkeitsrings)
Ideale Anwendungen Gefriertrocknung im Labor, saubere Prozesse Industrielle Filtration, Nassgasbehandlung
