Welche Kältemittel werden in ULT-Gefrierschränken verwendet und warum? Moderne Geräte verwenden umweltfreundliche Kohlenwasserstoffe

Im Herzen moderner ULT-Gefrierschränke finden Sie natürliche Kohlenwasserstoff-(KW-)Kältemittel, am häufigsten eine Mischung aus Propan und Ethan. Diese Gase werden gegenüber älteren synthetischen Kältemitteln bevorzugt, da sie deutlich energieeffizienter sind und eine weitaus geringere Umweltbelastung aufweisen. Sie lassen sich leicht verflüssigen und verfügen über gut verstandene thermische Eigenschaften, was sie ideal für die anspruchsvolle Aufgabe der Erreichung ultraniedriger Temperaturen macht.

Die zentrale Erkenntnis ist, dass die Wahl des Kältemittels in ULT-Gefrierschränken einen entscheidenden Wandel der Prioritäten widerspiegelt. Der Übergang von älteren, umweltschädlichen HFKW zu natürlichen Kohlenwasserstoffen wie Propan und Ethan ist eine direkte Reaktion auf die Notwendigkeit größerer Energieeffizienz und Nachhaltigkeit im Labor.

Wie ULT-Gefrierschränke extreme Kälte erreichen: Das Kaskadensystem

Die meisten Ultra-Tiefkühlschränke verwenden keinen einzelnen Kältekreislauf. Stattdessen verlassen sie sich auf ein Kaskadenkühlsystem, das im Wesentlichen aus zwei Kühlsystemen besteht, die zusammenarbeiten, um Temperaturen von -40 °C und darunter zu erreichen.

Die Hochtemperaturstufe

Die erste Stufe oder der Hochtemperaturkreislauf funktioniert ähnlich wie ein herkömmlicher Haushaltskühlschrank. Er verwendet typischerweise ein Kältemittel wie Propan, um das System auf eine Zwischen-Temperatur von oft etwa -30 °C bis -40 °C abzukühlen.

Diese anfängliche Kühlung ist entscheidend, kann aber allein nicht die Ziel-Ultra-Tieftemperatur erreichen. Ihre Hauptaufgabe ist es, Wärme von der zweiten Stufe des Systems aufzunehmen.

Die Tieftemperaturstufe

Die zweite Stufe oder der Tieftemperaturkreislauf ist das, was die endgültige, extreme Kälte erreicht. Dieser Kreislauf verwendet ein anderes Kältemittel, wie z. B. Ethan, das einen viel niedrigeren Siedepunkt hat.

Dieser zweite Kreislauf wird von der ersten Stufe „vorgekühlt“. Indem er bei bereits kalten -40 °C anstatt bei Raumtemperatur beginnt, kann die zweite Stufe das Innere des Gefrierschranks effizient auf seinen endgültigen Sollwert, wie z. B. -80 °C, herunterziehen.

Der Wärmeaustausch

Die beiden Stufen sind durch einen Wärmetauscher verbunden. Hier nimmt das Kältemittel im kalten Tieftemperaturkreislauf Wärme aus dem Inneren des Gefrierschranks auf, wodurch es verdampft. Dieses gasförmige Kältemittel strömt dann durch den Wärmetauscher, wo seine Wärme auf das kältere Kältemittel des Hochtemperaturkreislaufs übertragen wird, bevor es erneut komprimiert wird.

Die Entwicklung der Kältemittel: Von HFKW zu Kohlenwasserstoffen

Die Wahl von Propan und Ethan ist nicht willkürlich; sie stellt eine bedeutende technologische und ökologische Weiterentwicklung dar.

Das Problem mit älteren Kältemitteln (HFKW)

Früher verließen sich ULT-Gefrierschränke auf chlorierte Fluorkohlenwasserstoffe (FCKW) und fluorkohlenwasserstoffhaltige (HFKW) Kältemittel wie R-508B. Obwohl diese synthetischen Gase wirksam sind, haben sie ein extrem hohes Global Warming Potential (GWP) und tragen bei Leckagen erheblich zum Klimawandel bei.

Darüber hinaus sind Systeme, die diese älteren Kältemittel verwenden, oft weniger effizient und verbrauchen mehr Strom, um das gleiche Kühlmaß zu erreichen.

Der Aufstieg natürlicher Kohlenwasserstoffe (KW)

Moderne ULT-Gefrierschränke sind auf natürliche Kohlenwasserstoff-(KW-)Kältemittel wie Propan und Ethan umgestiegen. Diese Gase haben ein vernachlässigbares GWP und sind daher eine weitaus umweltfreundlichere Wahl.

Entscheidend ist, dass KW-Kältemittel auch thermodynamisch effizienter sind. Ein ULT-Gefrierschrank, der Kohlenwasserstoffe verwendet, kann bis zu 30 % energieeffizienter sein als ein gleichwertiges Modell mit älteren HFKW, was zu geringeren langfristigen Betriebskosten führt.

Verständnis der Kompromisse

Obwohl die Technologie hinter ULT-Gefrierschränken wirksam ist, beinhaltet sie erhebliche betriebliche Überlegungen.

Extremer Energieverbrauch

Ein Kaskadenkühlsystem ist leistungsstark, aber unglaublich energieintensiv. Ein einzelner ULT-Gefrierschrank kann das 20-fache der Energie eines herkömmlichen Haushaltskühlschranks verbrauchen und ist damit eine Hauptquelle für den Stromverbrauch in jeder Einrichtung.

Aufrecht stehende vs. Truhengefrierschränke

Die physische Bauweise des Gefrierschranks beeinflusst die Leistung. Truhengefrierschränke sind im Allgemeinen energieeffizienter, da kalte Luft dicht ist und beim Öffnen des Deckels nicht „herausfließt“. Sie benötigen jedoch mehr Stellfläche und können für die Organisation und den Zugriff auf Proben weniger praktisch sein.

Aufrecht stehende Gefrierschränke bieten einfacheren Zugang und bessere Organisation, verlieren jedoch beim Öffnen der Tür mehr kalte Luft, was zu einem höheren Energieverbrauch führt, um die Temperatur aufrechtzuerhalten.

Alternative Technologien: Der Stirling-Zyklus

Eine kleine Anzahl von ULT-Gefrierschränken verwendet eine alternative Technologie, die als Stirling-Kühler bekannt ist. Dieses System nutzt ein anderes thermodynamisches Prinzip und vermeidet das komplexe zweistufige Kaskadensystem, was oft zu höherer Effizienz und Zuverlässigkeit führt, obwohl es nach wie vor eine seltenere Option ist.

Die richtige Wahl für Ihr Labor treffen

Die Auswahl eines ULT-Gefrierschranks erfordert eine Abwägung von Leistung, Effizienz und Benutzerfreundlichkeit, basierend auf Ihren spezifischen Anforderungen.

• Wenn Ihr Hauptaugenmerk auf der Minimierung der Betriebskosten und der Umweltbelastung liegt: Wählen Sie einen modernen Gefrierschrank, der ausdrücklich natürliche Kohlenwasserstoff-(KW-)Kältemittel verwendet.
• Wenn Ihr Hauptaugenmerk auf häufigem Probeneinblick und Organisation liegt: Ein aufrecht stehender Gefrierschrank ist die praktischste Wahl, aber seien Sie auf seinen höheren Energieverbrauch vorbereitet.
• Wenn Ihr Hauptaugenmerk auf langfristiger, stabiler Lagerung bei minimalem Zugriff liegt: Ein Truhengefrierschrank bietet die beste Temperaturstabilität und Energieeffizienz.

Das Verständnis der Technologie in Ihrem Gefrierschrank versetzt Sie in die Lage, eine Entscheidung zu treffen, die sowohl mit Ihren wissenschaftlichen Zielen als auch mit Ihren betrieblichen Ressourcen übereinstimmt.

Zusammenfassungstabelle:

Kältemitteltyp	Häufige Beispiele	Wesentliche Merkmale
Modern (KW)	Propan, Ethan	Hohe Effizienz, niedriges GWP, umweltfreundlich
Ältere (HFKW)	R-508B	Hohes GWP, weniger effizient, wird auslaufen gelassen
Systemtyp	Typischer Temperaturbereich	Energieverbrauch
Kaskade (Zweistufig)	-40°C bis -86°C	Hoch (am häufigsten)
Stirling-Zyklus	Ultraniedrige Temperaturen	Potenziell höhere Effizienz (seltener)

Optimieren Sie die Kühlkette Ihres Labors mit der Expertise von KINTEK.

Die Wahl des richtigen ULT-Gefrierschranks ist entscheidend für die Integrität Ihrer Forschung und Ihre Betriebskosten. Unser Team bei KINTEK ist auf Laborgeräte spezialisiert und kann Ihnen bei der Auswahl des idealen Gefrierschranks helfen – unabhängig davon, ob Sie energieeffiziente Kohlenwasserstoffmodelle, praktische aufrecht stehende Designs oder stabile Truhengefrierschränke für die Langzeitlagerung bevorzugen.

Wir bieten fachkundige Beratung, um sicherzustellen, dass Ihre Investition eine zuverlässige Leistung erbringt, Ihren ökologischen Fußabdruck reduziert und die langfristigen Energiekosten senkt.

Kontaktieren Sie KINTEK noch heute für eine persönliche Beratung und lassen Sie uns Ihnen helfen, die perfekte ULT-Lösung für die spezifischen Anforderungen Ihres Labors zu finden.

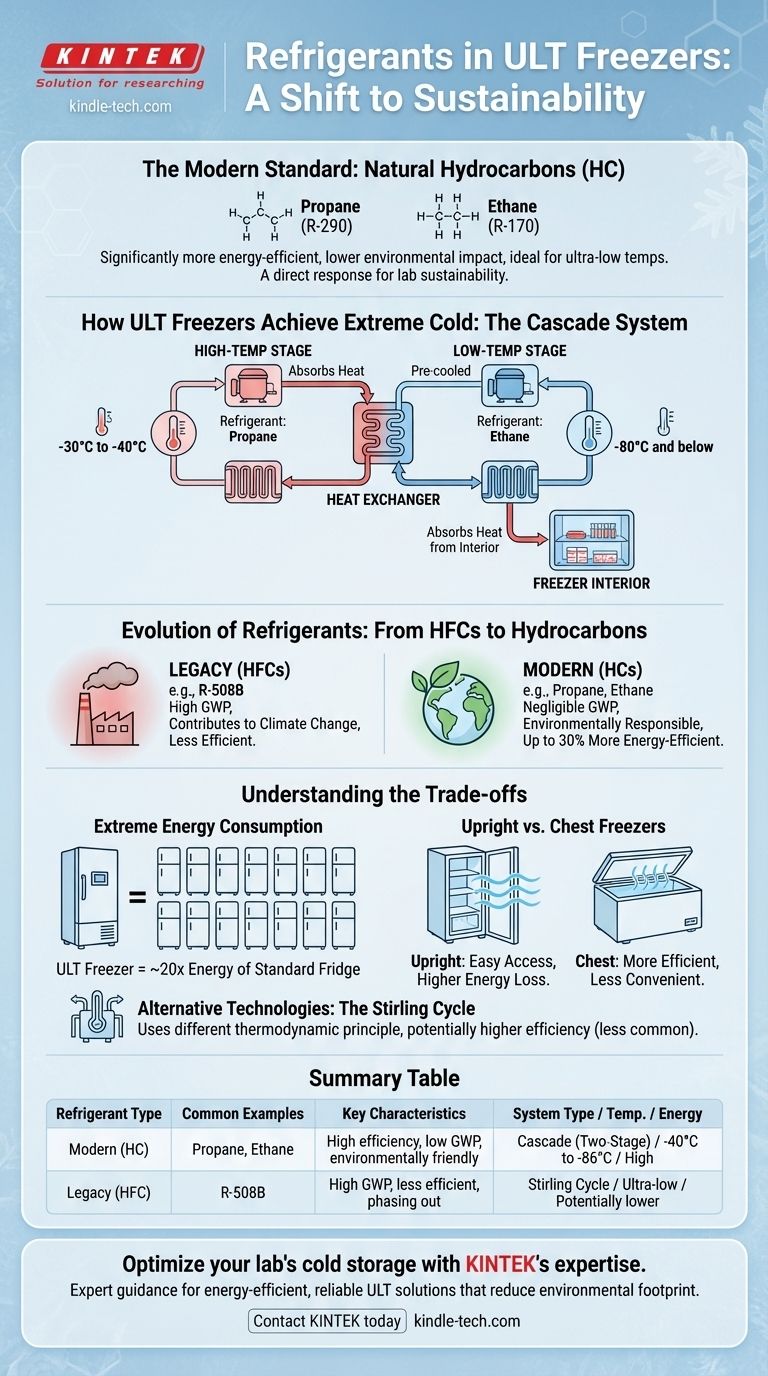

Visuelle Anleitung
