Wie bereitet man eine KBr-Tablette für die IR-Spektroskopie vor? Meistern Sie die wichtigsten Schritte für ein klares Spektrum

Die Herstellung einer KBr-Tablette ist eine grundlegende Technik in der Infrarot (IR)-Spektroskopie zur Analyse fester Proben. Der Prozess umfasst das Mischen einer kleinen Menge Ihrer Probe mit hochreinem Kaliumbromid (KBr)-Pulver, das Mahlen der Mischung, bis sie außergewöhnlich fein ist, und das anschließende Komprimieren unter hohem Druck in einer Matrize, um eine kleine, transparente Scheibe zu bilden. Diese Scheibe kann dann direkt in den Strahlengang des IR-Spektrometers gelegt werden.

Die Qualität Ihres IR-Spektrums wird direkt davon bestimmt, wie gut Sie die KBr-Tablette vorbereiten. Ziel ist es nicht nur, eine feste Scheibe zu erzeugen, sondern Ihre Probe gleichmäßig in geringer Konzentration innerhalb einer perfekt transparenten, feuchtigkeitsfreien KBr-Matrix zu dispergieren.

Das Prinzip hinter der KBr-Tablette

Um ein sauberes Spektrum zu erhalten, muss das Material, das Ihre Probe enthält, für Infrarotstrahlung unsichtbar sein. Alkalihalogenidsalze wie Kaliumbromid (KBr) sind dafür ideal.

Warum KBr verwendet wird

Kaliumbromid ist transparent für mittelinfrarote Strahlung, was bedeutet, dass es im typischen Analysebereich (4000 bis 400 cm⁻¹) kein Licht absorbiert. Dies stellt sicher, dass alle Absorptionsbanden, die Sie im endgültigen Spektrum sehen, zu Ihrer Probe und nicht zum Matrixmaterial gehören.

Die Rolle des Hochdrucks

Unter immensem Druck (in der Größenordnung von 8-10 Tonnen) erfährt das kristalline KBr-Pulver eine plastische Verformung. Dies führt dazu, dass die einzelnen Salzkristalle miteinander verschmelzen, die Luftspalte zwischen ihnen beseitigt werden und eine feste, glasartige Platte entsteht, die nicht nur für sichtbares Licht, sondern, was noch wichtiger ist, für IR-Strahlung transparent ist.

Der schrittweise Herstellungsprozess

Die Herstellung einer hochwertigen Tablette erfordert in jeder Phase Liebe zum Detail. Wenn Sie einen Schritt überstürzen, führt dies wahrscheinlich zu einem Spektrum von schlechter Qualität.

Schritt 1: Materialien sammeln und vorbereiten

Das empfohlene Verhältnis beträgt ungefähr 1 mg Probe zu 200-300 mg KBr in Spektroskopiequalität. Die Verwendung von zu viel Probe führt zu zu intensiven und "flachgedrückten" (Gesamtabsorption) Banden, wodurch das Spektrum unbrauchbar wird.

Stellen Sie vor Beginn sicher, dass der Matrizensatz (Hülse, Stempel und Schrauben) tadellos sauber ist. Das Abwischen aller Teile mit einem Lösungsmittel wie Chloroform oder Aceton und gründliches Trocknen entfernt alle Rückstände vom vorherigen Gebrauch.

Schritt 2: Der kritische Mahl- und Mischschritt

Dies ist der wichtigste Schritt, um eine klare Tablette zu gewährleisten. Kombinieren Sie Ihre Probe und das KBr-Pulver in einem Achatmörser und -stößel.

Mahlen Sie die Mischung mehrere Minuten lang kräftig. Ziel ist es, die Partikelgröße auf eine feine, mehlartige Konsistenz zu reduzieren. Dies minimiert die Lichtstreuung (die eine abfallende Basislinie verursacht) und gewährleistet, dass die Probe homogen im KBr verteilt ist.

Schritt 3: Laden der Matrize und Pressen

Setzen Sie die Matrize zusammen, indem Sie den kürzeren Stempel (oder die untere Schraube) in den Hauptkörper oder die Hülse einführen. Übertragen Sie die gemahlene Probenmischung vorsichtig in die Matrizenhöhle und verteilen Sie sie gleichmäßig.

Führen Sie den längeren Stempel (oder die obere Schraube) ein und platzieren Sie die gesamte Anordnung in einer hydraulischen Presse. Es ist entscheidend, Druck unter Vakuum anzuwenden, falls möglich. Das Vakuum entfernt eingeschlossene Luft und, was entscheidend ist, adsorbierte Feuchtigkeit aus dem KBr.

Wenden Sie den Druck langsam und stetig bis zu 8-10 Tonnen an und halten Sie ihn einige Minuten lang.

Schritt 4: Druckentlastung und Analyse

Lassen Sie den Druck an der Presse sehr langsam ab. Ein zu schnelles Ablassen kann dazu führen, dass die empfindliche Tablette bricht.

Entfernen Sie die Matrize vorsichtig aus der Presse und entnehmen Sie die transparente Tablette. Sie wird oft in einer Stahlhülse zur einfachen Handhabung aufbewahrt. Platzieren Sie die Hülse in den Probenhalter des Spektrometers und führen Sie Ihre Analyse durch. Für beste Ergebnisse führen Sie zuerst ein Hintergrundspektrum mit einer Tablette aus reinem KBr durch, um atmosphärisches H₂O, CO₂ oder restliche Matrixverunreinigungen zu subtrahieren.

Häufige Fallstricke und wie man sie vermeidet

Das endgültige Aussehen der Tablette ist ein direkter Indikator für ihre Qualität. Das Verständnis häufiger Fehler hilft Ihnen bei der Fehlerbehebung des Prozesses.

Das Problem der "trüben" Tablette

Wenn Ihre Tablette undurchsichtig oder trüb erscheint, liegt dies fast immer an unzureichendem Mahlen. Große Partikel streuen Infrarotlicht, was zu einem schlechten Signal-Rausch-Verhältnis und einer stark abfallenden Basislinie führt. Die einzige Lösung ist, die Tablette neu herzustellen und die Mischung gründlicher zu mahlen.

Das Problem der "nassen" Tablette (Feuchtigkeit)

KBr ist hygroskopisch, das heißt, es nimmt leicht Feuchtigkeit aus der Luft auf. Wasser hat eine sehr starke, breite Absorptionsbande im IR-Spektrum (~3400 cm⁻¹), die wichtige Probenbanden verdecken kann. Um dies zu vermeiden, verwenden Sie trockenes KBr in Spektroskopiequalität, arbeiten Sie schnell und lagern Sie das KBr in einem Exsikkator. Das Pressen unter Vakuum hilft, während der Vorbereitung aufgenommene Feuchtigkeit zu entfernen.

Das Problem der "gerissenen" Tablette

Eine gerissene oder zerbrochene Tablette wird typischerweise durch eingeschlossene Luft oder ein zu abruptes Ablassen des Drucks aus der hydraulischen Presse verursacht. Das Pressen unter Vakuum minimiert eingeschlossene Luft, und ein langsames, kontrolliertes Ablassen des Drucks ist für das ordnungsgemäße Tempern der Tablette unerlässlich.

Die richtige Wahl für Ihr Ziel treffen

Ihr spezifisches analytisches Ziel sollte Ihre Konzentration während der Tablettenherstellung leiten.

• Wenn Ihr Hauptaugenmerk auf der qualitativen Identifizierung liegt: Ihr Hauptziel ist ein klares, artefaktfreies Spektrum. Konzentrieren Sie sich auf gründliches Mahlen, um eine transparente Tablette zu erhalten, und auf die Beseitigung von Feuchtigkeitskontamination.
• Wenn Ihr Hauptaugenmerk auf der quantitativen Analyse liegt: Präzision und Konsistenz sind von größter Bedeutung. Sie müssen die Probe und das KBr genau abwiegen und durch Mahlen eine perfekte Homogenität gewährleisten, um reproduzierbare Tabletten zu erstellen.
• Wenn Ihre Banden zu stark oder "flachgedrückt" sind: Ihre Probenkonzentration ist zu hoch. Sie müssen die Tablette mit deutlich weniger Probe im Verhältnis zum KBr neu herstellen.
• Wenn Ihr Spektrum eine verrauschte, abfallende Basislinie aufweist: Ihre Tablette streut wahrscheinlich Licht aufgrund großer Partikelgröße. Stellen Sie die Tablette neu her und mahlen Sie die Mischung länger, um ein feineres Pulver zu erhalten.

Die Beherrschung dieser Technik ist eine grundlegende Fähigkeit, die sich direkt auf die Qualität und Zuverlässigkeit Ihrer Infrarotspektroskopiedaten auswirkt.

Zusammenfassungstabelle:

Schritt	Schlüsselaktion	Zweck
1. Materialvorbereitung	1 mg Probe mit 200-300 mg trockenem KBr mischen	Korrekte Konzentration für optimale IR-Transmission erreichen
2. Mahlen	Kräftig zu feinem Pulver im Achatmörser mahlen	Homogene Dispersion gewährleisten und Lichtstreuung minimieren
3. Pressen	Bei 8-10 Tonnen unter Vakuum komprimieren	KBr-Kristalle zu transparenter Scheibe verschmelzen, Luft/Feuchtigkeit entfernen
4. Analyse	Druck langsam ablassen, Tablette in Spektrometer legen	Sauberes Spektrum mit scharfen, identifizierbaren Banden erhalten

Erreichen Sie Labor-Exzellenz mit KINTEK.

Möchten Sie consistently hochwertige KBr-Tabletten für präzise IR-Spektroskopieanalysen herstellen? KINTEK ist spezialisiert auf die Bereitstellung zuverlässiger Laborgeräte und Verbrauchsmaterialien, einschließlich KBr in Spektroskopiequalität und langlebiger Tablettenmatrizen, die den hohen Anforderungen von Forschungs- und Qualitätskontrolllaboren gerecht werden.

Lassen Sie uns Ihnen helfen, Ihren Probenvorbereitungsprozess zu verbessern und die Integrität Ihrer Spektraldaten zu gewährleisten. Kontaktieren Sie noch heute unsere Experten, um Ihre spezifischen Anforderungen zu besprechen und die richtigen Lösungen für Ihr Labor zu entdecken.

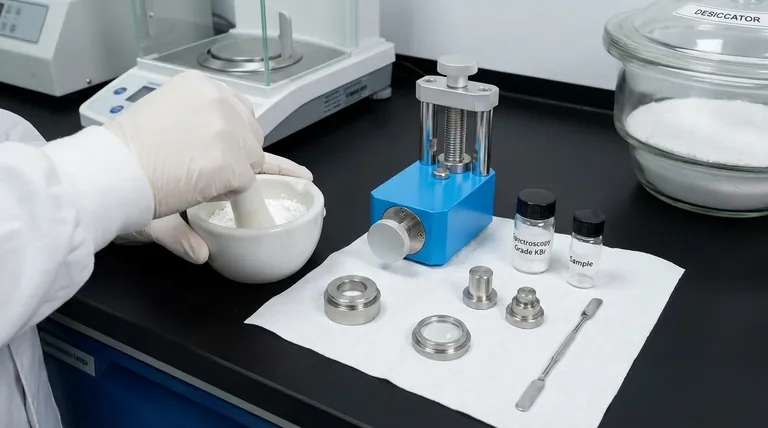

Visuelle Anleitung
