Wie funktioniert Sputtern? Eine Schritt-für-Schritt-Anleitung zur Dünnschichtabscheidung

Im Grunde ist Sputtern ein physikalischer Prozess, der verwendet wird, um ultra-dünne Materialschichten mit atomarer Präzision zu erzeugen. Dabei werden Atome aus einem Quellmaterial, dem sogenannten „Target“ (Zielscheibe), ausgestoßen, indem dieses in einem Vakuum mit energiereichen Ionen beschossen wird. Diese ausgestoßenen Atome wandern dann und kondensieren auf einer Oberfläche, dem sogenannten „Substrat“, wodurch eine neue, hochgradig gleichmäßige Schicht gebildet wird.

Die effektivste Art, das Sputtern zu verstehen, ist, es sich als eine Art Sandstrahlen im atomaren Maßstab vorzustellen. Anstatt Sand zum Abtragen einer Oberfläche zu verwenden, nutzen Sie ein aufgeladenes Gas (Plasma), um einzelne Atome vom Quellmaterial abzulösen, die dann Atom für Atom eine neue Oberfläche auf einem anderen Objekt wieder aufbauen.

Das Kernprinzip: Kontrollierte atomare Kollision

Sputtern ist eine Art der Physikalischen Gasphasenabscheidung (PVD). Im Gegensatz zu Prozessen, bei denen Material durch Hitze verdampft wird, nutzt das Sputtern den reinen Impulstransfer, um Atome freizusetzen. Dies ermöglicht eine außergewöhnliche Kontrolle über die Eigenschaften der Schicht. Der gesamte Prozess läuft in einer Reihe sorgfältig kontrollierter Schritte in einer Vakuumkammer ab.

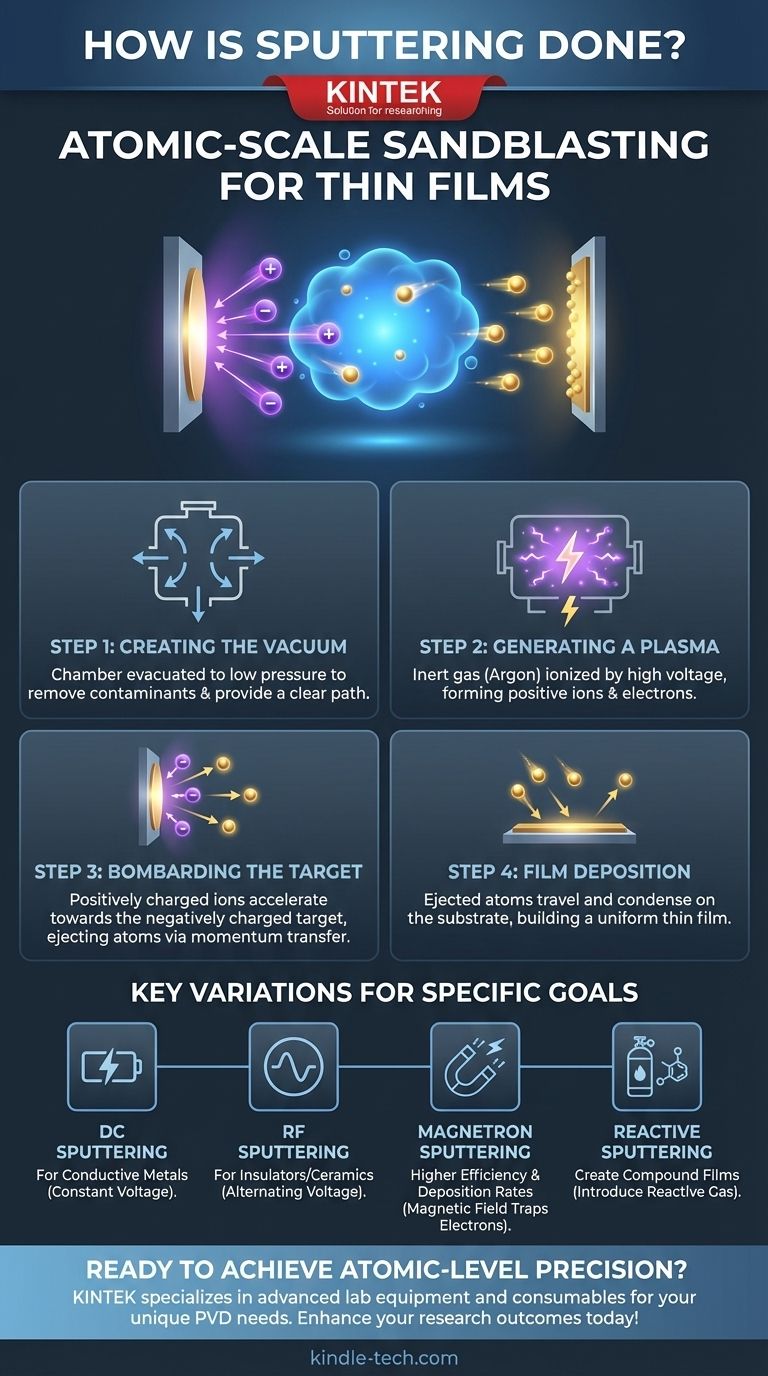

Schritt 1: Schaffung einer kontrollierten Umgebung (Das Vakuum)

Bevor der Prozess beginnen kann, wird die Kammer versiegelt und auf einen extrem niedrigen Druck evakuiert.

Dieses Vakuum ist aus zwei Gründen entscheidend. Erstens entfernt es Verunreinigungen wie Luft und Wasserdampf, die sich sonst in der Schicht einlagern und deren Reinheit beeinträchtigen würden. Zweitens bietet es einen klaren, hindernisfreien Weg für die gesputterten Atome, um vom Target zum Substrat zu gelangen.

Schritt 2: Erzeugung eines Plasmas (Der „Sandstrahler“)

Sobald das Vakuum hergestellt ist, wird eine kleine, präzise kontrollierte Menge eines Edelgases, fast immer Argon (Ar), in die Kammer eingeleitet.

Anschließend wird eine hohe Spannung angelegt. Diese elektrische Energie entreißt den Argonatomen Elektronen und erzeugt ein leuchtendes, ionisiertes Gas, das als Plasma bekannt ist. Dieses Plasma ist eine „Suppe“ aus positiv geladenen Argonionen (Ar+) und freien Elektronen.

Schritt 3: Beschuss des Targets (Der Aufprall)

Das Quellmaterial, das Target, erhält eine starke negative elektrische Ladung.

So wie sich entgegengesetzte Magnetpole anziehen, werden die positiv geladenen Argonionen im Plasma kraftvoll auf das negativ geladene Target beschleunigt. Sie kollidieren mit der Oberfläche des Targets mit enormer kinetischer Energie.

Dieser Aufprall ist das eigentliche „Sputter“-Ereignis. Die Energie der Ionen-Kollision wird auf die Atome im Target übertragen, wodurch diese genügend Energie erhalten, um von der Oberfläche gelöst oder herausgeschlagen zu werden.

Schritt 4: Transport und Abscheidung (Aufbau der Schicht)

Die aus dem Target ausgestoßenen Atome sind neutrale Teilchen. Sie werden von den elektrischen Feldern in der Kammer nicht beeinflusst.

Diese Atome bewegen sich geradlinig durch das Vakuum, bis sie auf eine Oberfläche treffen. Indem Sie Ihr Objekt (das Substrat) strategisch vor dem Target platzieren, stellen Sie sicher, dass diese wandernden Atome darauf landen.

Bei ihrer Ankunft kondensieren die Atome auf der Oberfläche des Substrats und bauen allmählich eine dünne, dichte und hochgradig gleichmäßige Schicht auf.

Verständnis der Kompromisse und Variationen

Obwohl das Grundprinzip dasselbe ist, gibt es verschiedene Sputtertechniken, die jeweils für unterschiedliche Materialien und Ergebnisse optimiert sind. Das Verständnis dieser Techniken ist der Schlüssel zur effektiven Nutzung des Prozesses.

DC- vs. HF-Sputtern: Die Rolle der Materialleitfähigkeit

Die einfachste Methode, das DC-Sputtern (Gleichstrom), verwendet eine konstante negative Spannung. Dies funktioniert perfekt für elektrisch leitfähige Targets, wie die meisten Metalle.

Wenn das Target jedoch ein elektrischer Isolator ist (wie eine Keramik), baut sich schnell eine positive Ladung auf seiner Oberfläche auf, die die einfallenden Argonionen abstößt und den Prozess stoppt. Für diese Materialien wird das HF-Sputtern (Hochfrequenz) verwendet. Es wechselt die Spannung schnell um, verhindert so die Ladungsansammlung und ermöglicht das Sputtern von isolierenden Materialien.

Magnetronsputtern: Steigerung der Effizienz

Moderne Sputtersysteme integrieren fast immer Magnete hinter dem Target. Diese Technik wird als Magnetronsputtern bezeichnet.

Das Magnetfeld fängt die freien Elektronen aus dem Plasma nahe der Targetoberfläche ein. Diese eingefangenen Elektronen bewegen sich auf einer spiralförmigen Bahn, was ihre Wahrscheinlichkeit, mit weiteren Argonatomen zu kollidieren und diese zu ionisieren, dramatisch erhöht. Dies erzeugt ein viel dichteres, intensiveres Plasma genau dort, wo es benötigt wird, was zu höheren Abscheidungsraten führt und es ermöglicht, den Prozess bei niedrigeren Drücken durchzuführen.

Reaktives Sputtern: Erzeugung von Verbindungen

Obwohl Argon verwendet wird, weil es inert ist, kann man ihm absichtlich ein reaktives Gas wie Sauerstoff oder Stickstoff hinzufügen.

Bei diesem als reaktives Sputtern bekannten Prozess reagieren die gesputterten Metallatome auf ihrem Weg zum Substrat mit dem Gas. Dies ermöglicht die direkte Abscheidung von Verbundschichten, wie Titannitrid (eine harte Beschichtung) oder Siliziumdioxid (eine optische Beschichtung), auf dem Substrat.

Die richtige Wahl für Ihr Ziel treffen

Die spezifische Sputtermethode, die Sie wählen, hängt vollständig von dem Material ab, das Sie abscheiden möchten, und von den Eigenschaften, die die fertige Schicht haben soll.

• Wenn Ihr Hauptaugenmerk auf einer einfachen Metallschicht liegt: Das Standard-DC-Magnetronsputtern ist die effizienteste und am weitesten verbreitete Methode.
• Wenn Ihr Hauptaugenmerk auf einer Keramik- oder Isolationsschicht liegt: Das HF-Magnetronsputtern ist unerlässlich, um das nicht leitfähige Targetmaterial zu bearbeiten.
• Wenn Ihr Hauptaugenmerk auf einer Verbundschicht (wie einem Oxid oder Nitrid) liegt: Das reaktive Sputtern ist die richtige Technik, um die gewünschte chemische Verbindung während der Abscheidung zu bilden.

Letztendlich liegt die Stärke des Sputterns in seiner präzisen, wiederholbaren Kontrolle über die Erzeugung neuer Oberflächen.

Zusammenfassungstabelle:

Sputterschritt	Schlüsselaktion	Zweck
1. Vakuumerzeugung	Kammer auf niedrigen Druck evakuieren	Verunreinigungen entfernen, klaren Atomweg schaffen
2. Plasmaerzeugung	Argongas einleiten, Hochspannung anlegen	Ionisiertes Gas (Ar+-Ionen) für den Beschuss erzeugen
3. Target-Beschuss	Ionen auf das negativ geladene Target beschleunigen	Atome durch Impulstransfer aus dem Quellmaterial ausstoßen
4. Filmsabscheidung	Ausgestoßene Atome wandern und kondensieren auf dem Substrat	Dünne, hochreine Schicht aufbauen
Wichtige Variationen	DC-Sputtern (Metalle), HF-Sputtern (Isolatoren), Magnetron (höhere Effizienz), Reaktiv (Verbundschichten)	Prozess an spezifische Material- und Beschichtungsanforderungen anpassen
