Wie wird die Temperatur in Ultratieftemperaturgefrierschränken geregelt? Ein Leitfaden zur stabilen -80°C Lagerung

Im Kern regelt ein Ultratieftemperatur-Gefrierschrank (ULT) seine Umgebung durch einen präzisen digitalen Regelkreis. Interne Sensoren messen ständig die Temperatur und leiten diese Daten an einen Regler weiter, der sie mit Ihrem gewünschten Sollwert – typischerweise -80°C oder kälter – vergleicht und das Kühlsystem ein- oder ausschaltet, um diese exakte Temperatur aufrechtzuerhalten.

Der Schlüssel ist kein einzelnes Bauteil, sondern ein integriertes System. Eine effektive Temperaturregelung in einem ULT-Gefrierschrank ist das Ergebnis eines leistungsstarken Kühlkreislaufs, einer hochisolierten physischen Struktur und eines intelligenten elektronischen Steuerungssystems, die zusammenarbeiten, um extreme Kälte mit hoher Stabilität zu erreichen und aufrechtzuerhalten.

Die Kernkomponenten der Temperaturregelung

Um empfindliche biologische Materialien wie Impfstoffe, DNA und Gewebe zuverlässig zu konservieren, setzen ULT-Gefrierschränke einen vielschichtigen Ansatz ein. Dieses System lässt sich in drei primäre Funktionen unterteilen: Kälte erzeugen, intelligent verwalten und ihre Integrität gewährleisten.

Das Kühlsystem (Der Motor)

Das Herzstück eines ULT-Gefrierschranks ist sein Kaskadenkühlsystem. Dieses Design verwendet zwei separate Kühlkreisläufe, die thermisch miteinander verbunden sind.

Der erste Kreislauf kühlt den zweiten, wodurch der zweite Kreislauf viel niedrigere Temperaturen erreichen kann, als es ein Einzelsystem könnte. Dieser leistungsstarke „Motor“ liefert die rohe Kühlleistung, die benötigt wird, um Temperaturen von -80°C und darunter zu erreichen.

Der Regelkreis (Das Gehirn)

Dies ist das aktive Managementsystem. Ein Temperatursensor, oft ein hochpräzises Thermoelement oder ein Widerstandsthermometer (RTD), ist im Inneren der Kammer platziert.

Dieser Sensor liefert Echtzeit-Temperaturdaten an einen mikroprozessor-basierten Regler. Der Algorithmus des Reglers vergleicht diese Messung ständig mit dem vom Benutzer definierten Sollwert und aktiviert die Kaskadenkompressoren, wenn die Temperatur auch nur geringfügig über das Ziel steigt.

Das Überwachungs- & Alarmsystem (Der Wächter)

Da die gelagerten Proben oft von unschätzbarem Wert sind, wird die Kontrolle nicht allein dem automatisierten System überlassen. Alle ULT-Gefrierschränke verfügen über visuelle und akustische Alarmsysteme.

Diese Alarme warnen Benutzer sofort vor signifikanten Temperaturabweichungen, Stromausfällen oder offen stehenden Türen und bieten ein kritisches Zeitfenster, um Probenverluste zu verhindern.

Wie das physische Design Stabilität gewährleistet

Die Fähigkeit eines Gefrierschranks, die Temperatur aufrechtzuerhalten, hängt ebenso stark von seiner physischen Konstruktion wie von seinem Kühlsystem ab. Diese passiven Merkmale sind darauf ausgelegt, die Wärmeübertragung von außen zu minimieren und die Arbeitslast der Kompressoren zu reduzieren.

Fortschrittliche Isolierung

Die Wände eines ULT-Gefrierschranks sind mit dicker, hocheffizienter Isolierung gefüllt, typischerweise einem Polyurethanschaummaterial. Dies schafft eine beeindruckende thermische Barriere, die die Geschwindigkeit, mit der Umgebungswärme in die Lagerkammer eindringen kann, drastisch verlangsamt.

Mehrfachtür-Konstruktion

Nahezu alle aufrechten ULT-Gefrierschränke verfügen über eine isolierte Außentür und mehrere Innentüren. Dieses Design ist entscheidend für die Stabilität.

Wenn Sie die Außentür öffnen, legen Sie immer nur einen kleinen Bereich frei. Dies reduziert den Zustrom warmer, feuchter Luft erheblich, schützt die Proben in anderen Fächern und ermöglicht es dem Gefrierschrank, seine Solltemperatur nach dem Zugriff viel schneller wiederherzustellen.

Sichere Abdichtung und Dichtungen

Die Außentür ist mit mehreren Schichten flexibler, silikonartiger Dichtungen abgedichtet. Ein robuster Verriegelungsmechanismus, oft ein ergonomischer Griff, komprimiert diese Dichtungen, um eine luftdichte Versiegelung zu schaffen, die Temperaturlecks verhindert und die Reifbildung reduziert.

Druckausgleich

Wenn warme Luft eingeführt und schnell abgekühlt wird, entsteht im Inneren des Gefrierschranks ein starkes Vakuum, was das Öffnen der Tür erschweren kann. Moderne Gefrierschränke verfügen über ein beheiztes Druckausgleichsventil, das die Luft im Anschluss kurz erwärmt, um den Druck auszugleichen und einen einfachen Zugang zu ermöglichen.

Die Kompromisse verstehen

Die Auswahl oder der Betrieb eines ULT-Gefrierschranks beinhaltet das Abwägen von Leistungsmerkmalen. Das Verständnis dieser Kompromisse ist entscheidend, um die Ausrüstung an Ihre spezifischen Laboranforderungen anzupassen.

Temperaturerholung vs. Energieverbrauch

Eine schnelle Temperaturerholung nach dem Öffnen einer Tür ist ein kritisches Merkmal für vielbeschäftigte Labore mit häufigem Probenzugriff. Gefrierschränke, die sich schneller erholen, haben jedoch oft leistungsstärkere Kompressoren, die mehr Energie verbrauchen.

Temperaturhomogenität

Temperaturhomogenität bezieht sich auf die Gleichmäßigkeit der Temperatur in der gesamten Lagerkammer. Obwohl ein Gefrierschrank auf -80°C eingestellt sein mag, können einige Stellen in der Nähe der Tür oder der Wände etwas wärmer sein. Hochleistungsmodelle sind so konstruiert, dass sie diese Schwankungen minimieren, was jedoch oft mit höheren Anschaffungskosten verbunden ist.

Anfängliche Abkühlzeit

Die schnelle Temperaturabkühlung ist die Zeit, die ein neuer oder warmer Gefrierschrank benötigt, um seine Zielbetriebstemperatur zu erreichen. Obwohl dies kein tägliches Problem ist, ermöglicht eine schnellere Abkühlzeit die schnellere Inbetriebnahme eines Geräts nach der Installation oder einem längeren Abtauzyklus.

Die richtige Wahl für Ihr Ziel treffen

Ihr primäres Ziel bestimmt, welche Merkmale der Temperaturregelung am wichtigsten sind.

• Wenn Ihr Hauptaugenmerk auf dem Schutz unersetzlicher Proben liegt: Priorisieren Sie Modelle mit den robustesten Alarmsystemen, schnellen Temperaturerholungszeiten und ausgezeichneter Temperaturhomogenität.
• Wenn Ihr Hauptaugenmerk auf der Verwaltung der Betriebskosten liegt: Suchen Sie nach Gefrierschränken mit der fortschrittlichsten Isolationstechnologie und energieeffizienten Kompressorsystemen, um den Stromverbrauch zu senken.
• Wenn Ihr Hauptaugenmerk auf häufigem Probenzugriff liegt: Wählen Sie ein Gerät mit einem überlegenen Mehrfachtürdesign und einem effektiven Druckausgleichsventil, um Temperaturschwankungen zu minimieren und den Benutzerkomfort zu gewährleisten.

Das Verständnis dieser integrierten Systeme ermöglicht es Ihnen, einen Gefrierschrank auszuwählen und zu betreiben, der maximalen Schutz für Ihre kritische Arbeit bietet.

Zusammenfassungstabelle:

Komponente	Funktion	Hauptmerkmal
Kaskadenkühlsystem	Erzeugt extreme Kälte	Zweistufige Kühlung für -80°C und darunter
Digitaler Regelkreis	Regelt die Temperatur	Mikroprozessor vergleicht Sensordaten mit Sollwert
Fortschrittliche Isolierung	Minimiert Wärmeübertragung	Dicke Polyurethanschaumwände
Mehrfachtür-Design	Reduziert Temperaturschwankungen	Innentüren begrenzen den Warmlufteintritt
Alarmsystem	Schützt Proben	Warnt bei Abweichungen, Stromausfall oder offener Tür

Schützen Sie Ihre kritischen Proben mit Präzision. KINTEK ist spezialisiert auf zuverlässige Ultratieftemperaturgefrierschränke und Laborgeräte, die für maximale Probenintegrität und Energieeffizienz entwickelt wurden. Unsere Experten helfen Ihnen bei der Auswahl des idealen ULT-Gefrierschranks für Ihre spezifischen Laboranforderungen – ob Ihre Priorität Probensicherheit, Betriebskosteneinsparungen oder häufiger Zugriff ist. Kontaktieren Sie uns noch heute, um Ihre perfekte Lagerlösung zu finden!

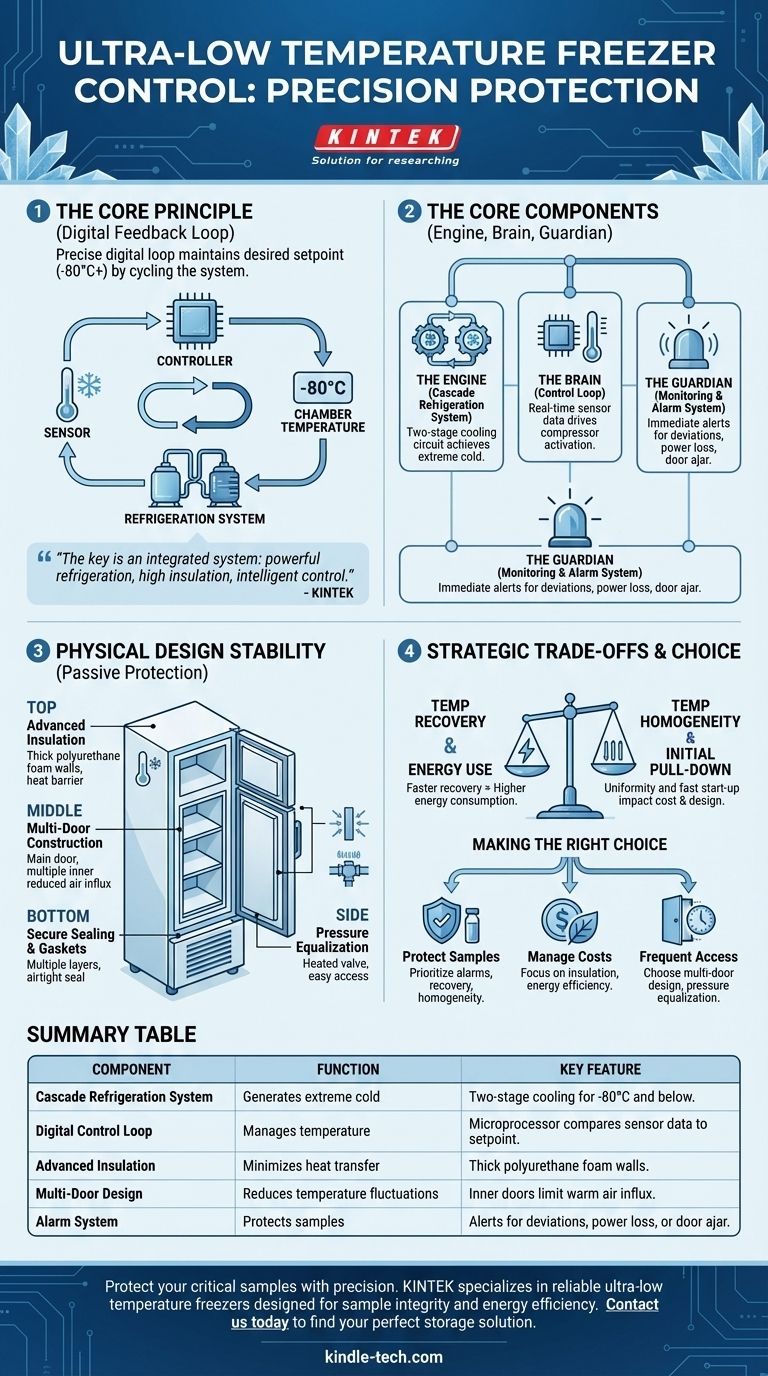

Visuelle Anleitung
