Wie viele Arten von RFA-Instrumenten gibt es? Ein Leitfaden zu EDXRF vs. WDXRF

Im Wesentlichen gibt es zwei grundlegende Typen von Röntgenfluoreszenz-(RFA)-Spektrometern, die sich dadurch definieren, wie sie die Röntgensignale trennen und messen. Dies sind die Wellenlängendispersive RFA (WDXRF) und die Energiedispersive RFA (EDXRF). Alle RFA-Instrumente, von kleinen Handgeräten bis hin zu großen Laborsystemen, basieren auf einer dieser beiden Kerntechnologien.

Die Wahl eines RFA-Instruments hängt nicht von der Anzahl der „Typen“ ab, sondern von einem grundlegenden Kompromiss. Sie müssen sich zwischen der ultimativen Präzision und Empfindlichkeit von Wellenlängendispersiven (WDXRF)-Systemen und der Geschwindigkeit, Vielseitigkeit und Kosteneffizienz von Energiedispersiven (EDXRF)-Systemen entscheiden.

Die grundlegende Unterscheidung: Wellenlänge vs. Energie

Der Hauptunterschied zwischen den beiden Technologien liegt darin, wie sie die Fluoreszenz-Röntgenstrahlen verarbeiten, die nach der Anregung der Probe von dieser ausgehen. Dieser einzige Unterschied hat massive Auswirkungen auf Leistung, Kosten und Anwendung.

Energiedispersive RFA (EDXRF): Das vielseitige Arbeitspferd

Ein EDXRF-System verwendet einen Detektor, der die Energie jedes empfangenen Röntgenphotons auf einmal misst.

Es verarbeitet das gesamte Spektrum der emittierten Röntgenstrahlen gleichzeitig. Stellen Sie es sich vor, wie ein Orchester zuzuhören und den Klang jedes Instruments anhand seiner einzigartigen Tonhöhe (Energie) in einem einzigen Moment zu identifizieren.

Diese gleichzeitige Erfassung macht EDXRF-Systeme von Natur aus schnell, mechanisch einfach und kompakter.

Wellenlängendispersive RFA (WDXRF): Der Präzisionsspezialist

Ein WDXRF-System trennt die Röntgenstrahlen physikalisch, bevor sie den Detektor erreichen. Es verwendet einen Kristall, der Röntgenstrahlen basierend auf ihrer spezifischen Wellenlänge beugt.

Das Instrument scannt dann diese Wellenlängen nacheinander ab. Dies ist vergleichbar mit der Verwendung eines Prismas, um weißes Licht in einen perfekten Regenbogen aufzuspalten und dann die Intensität jeder einzelnen Farbe präzise zu messen.

Dieser sequentielle, hochauflösende Prozess verleiht WDXRF eine überlegene Leistung, macht die Instrumente jedoch größer, komplexer und langsamer.

Ein genauerer Blick auf Instrumentenformate

Während die Kerntechnologie entweder ED oder WD ist, gibt es RFA-Instrumente in verschiedenen gängigen physikalischen Formen. Die meisten dieser Formate verwenden die EDXRF-Technologie aufgrund ihrer Einfachheit und Kompaktheit.

Handheld-RFA-Analysatoren

Dies sind tragbare, batteriebetriebene EDXRF-Geräte, die für die „Point-and-Shoot“-Analyse im Feld konzipiert sind.

Ihre Hauptanwendung ist die sofortige, Vor-Ort-Ergebnislieferung. Gängige Anwendungen umfassen die Sortierung von Schrottmetallen, die Legierungsprüfung, die Umweltbodenuntersuchung und die Prüfung von Verbraucherprodukten auf eingeschränkte Substanzen (RoHS).

Tisch-RFA-Analysatoren

Diese Instrumente sind für den Einsatz auf einem Labortisch konzipiert. Die überwiegende Mehrheit sind EDXRF-Geräte, aber es gibt auch einige kleinere WDXRF-Modelle.

Sie bieten eine deutliche Leistungsverbesserung gegenüber Handgeräten und sind ideal für routinemäßige Qualitätskontrolllabore. Sie können Feststoffe, Flüssigkeiten, Pulver und Filme in einer kontrollierteren Umgebung analysieren.

Standgeräte

Dies sind große, leistungsstarke Instrumente, die einen dedizierten, klimatisierten Raum erfordern. Sie verwenden fast ausschließlich WDXRF-Technologie.

Diese Systeme stellen den Höhepunkt der RFA-Leistung dar. Sie werden in Anwendungen eingesetzt, die höchste Genauigkeit und die niedrigsten Nachweisgrenzen erfordern, wie z. B. in Zementwerken, Raffinerien und der fortgeschrittenen Materialforschung.

Die Kompromisse verstehen: Präzision vs. Praktikabilität

Die Wahl der richtigen Technologie erfordert das Verständnis ihrer inhärenten Kompromisse.

Auflösung und spektrale Überlappung

WDXRF bietet eine viel höhere Auflösung, was bedeutet, dass es Elemente mit sehr ähnlichen Energiesignaturen (z. B. Arsen und Blei oder Barium und Titan) leicht unterscheiden kann.

EDXRF hat eine geringere Auflösung und kann bei diesen Überlappungen Schwierigkeiten haben, was möglicherweise komplexe mathematische Korrekturen erfordert, die die Genauigkeit beeinträchtigen können.

Empfindlichkeit und Nachweisgrenzen

WDXRF-Systeme sind im Allgemeinen empfindlicher und bieten niedrigere Nachweisgrenzen. Dies gilt insbesondere für leichte Elemente (wie Natrium, Magnesium, Aluminium und Silizium), bei denen WDXRF deutlich überlegen ist.

Geschwindigkeit und Einfachheit

EDXRF ist deutlich schneller, da es das gesamte Elementspektrum in Sekundenschnelle erfasst. Die Instrumente haben wenige oder keine beweglichen Teile, was sie robust und wartungsfreundlicher macht.

WDXRF ist langsamer, da es jede Wellenlänge nacheinander scannen muss. Die komplexen internen Mechanismen (Goniometer und Kristalle) erfordern auch mehr Fachwissen für Betrieb und Wartung.

Kosten

Es gibt einen großen Kostenunterschied. Handheld- und Tisch-EDXRF-Systeme können von Zehntausenden bis zu niedrigen sechsstelligen Beträgen reichen. Hochleistungs-WDXRF-Systeme sind eine große Kapitalinvestition und kosten oft mehrere Hunderttausend Dollar.

Die richtige RFA für Ihre Anwendung auswählen

Ihr Ziel bestimmt das richtige Instrument. Die Frage ist nicht „welches ist besser“, sondern „welches ist das richtige Werkzeug für die Aufgabe“.

• Wenn Ihr Hauptaugenmerk auf schneller Feldidentifizierung und -sortierung liegt: Ein Handheld-EDXRF-Analysator ist das definitive Werkzeug für seine Portabilität und sofortigen Ergebnisse.
• Wenn Ihr Hauptaugenmerk auf routinemäßiger Qualitätskontrolle im Labor liegt: Ein Tisch-EDXRF bietet die beste Balance aus Leistung, Kosten und Vielseitigkeit für eine breite Palette von Probentypen.
• Wenn Ihr Hauptaugenmerk auf hochpräziser Elementaranalyse mit den niedrigsten Nachweisgrenzen liegt: Ein Stand-WDXRF-System ist der erforderliche Standard für Forschungsdaten.
• Wenn Sie leichte Elemente (Na, Mg, Al, Si, P, S) in geringen Konzentrationen genau messen müssen: WDXRF ist oft die einzige Technologie, die zuverlässige Ergebnisse liefern kann.

Das Verständnis dieser Kernunterscheidung zwischen Energie- und Wellenlängendispersion ermöglicht es Ihnen, nicht nur ein Instrument, sondern die richtige Analysestrategie für Ihre spezifischen Anforderungen auszuwählen.

Zusammenfassungstabelle:

Instrumententyp	Kerntechnologie	Am besten geeignet für	Hauptmerkmal
Handheld-Analysator	EDXRF	Feldanalyse, schnelles Sortieren	Portabilität, sofortige Ergebnisse
Tisch-Analysator	Primär EDXRF	Routinemäßige Laborkontrolle	Vielseitigkeit für Feststoffe, Flüssigkeiten, Pulver
Standgerät	Primär WDXRF	Hochpräzise Analyse, Forschung	Überlegene Auflösung, niedrigste Nachweisgrenzen

Unsicher, welche RFA-Technologie für die spezifischen Anforderungen Ihres Labors die richtige ist? Die Experten von KINTEK können Ihnen helfen. Wir sind darauf spezialisiert, die ideale Laborausrüstung bereitzustellen – von vielseitigen EDXRF-Analysatoren für die Qualitätskontrolle bis hin zu hochpräzisen WDXRF-Systemen für die Forschung – um eine genaue und effiziente Elementaranalyse für Ihr Labor zu gewährleisten. Kontaktieren Sie unser Team noch heute für eine persönliche Beratung und lassen Sie sich von uns bei der richtigen Investition in analytische Leistung unterstützen.

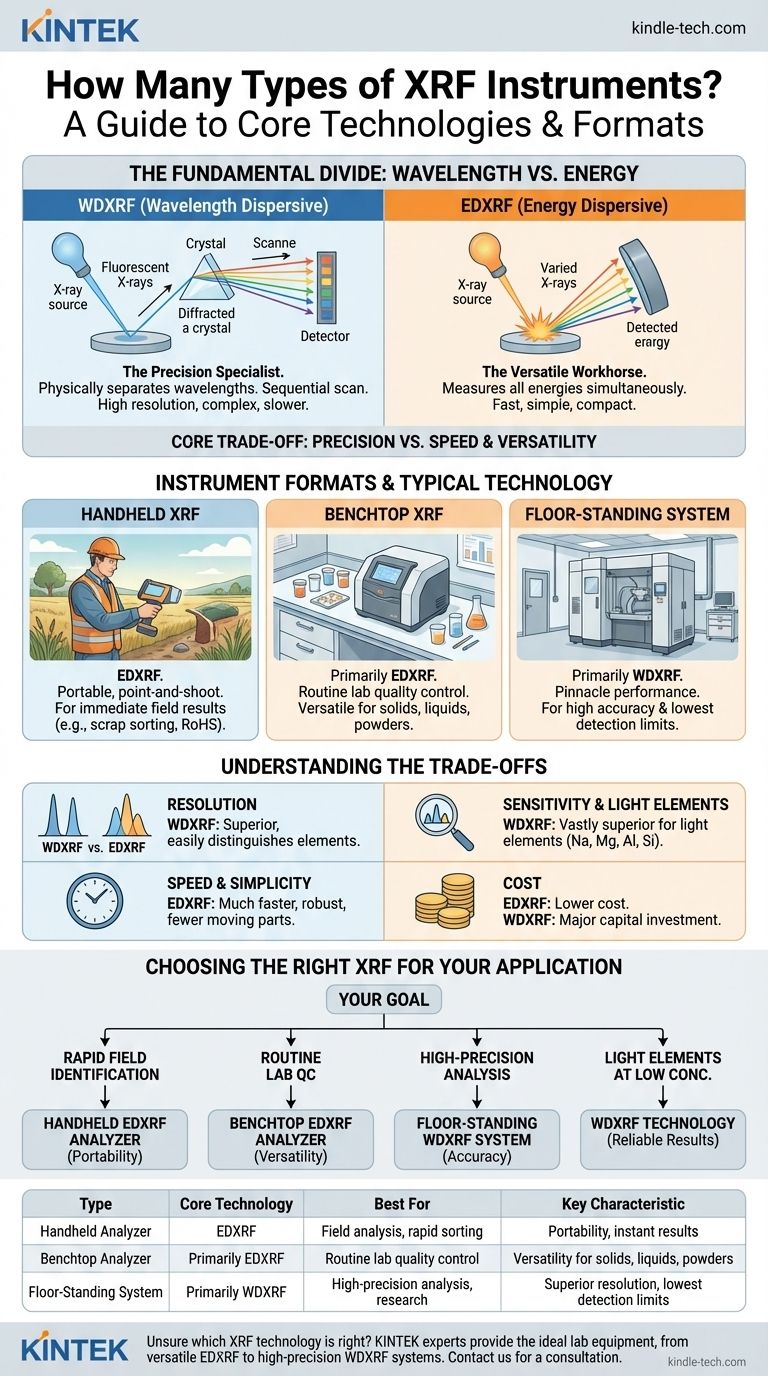

Visuelle Anleitung
