Wo sollte die Kupfer/Kupfersulfat-Bezugselektrode platziert werden, um eine genaue Messung zu erhalten? Gewährleistung einer korrekten Messung des Potenzials zwischen Bauwerk und Boden

Für eine genaue Messung des Potenzials zwischen Bauwerk und Boden muss die Kupfer/Kupfersulfat-Bezugselektrode vertikal positioniert werden, sodass ihre poröse Spitze direkten und festen Kontakt mit dem Boden hat. Diese Platzierung sollte typischerweise auf der Bodenoberfläche direkt über dem zu messenden vergrabenen metallischen Bauwerk erfolgen.

Das Ziel der korrekten Elektrodenplatzierung ist die Schaffung eines stabilen und zuverlässigen Stromkreises zwischen der Elektrode und dem Bauwerk über den Boden. Die Genauigkeit Ihrer Messung spiegelt direkt die Qualität dieser Verbindung wider.

Das Prinzip der Messung

Eine Messung des Potenzials zwischen Bauwerk und Boden ist kein absoluter Wert; es ist eine Spannungsdifferenz. Das Verständnis hierfür ist der Schlüssel, um zu erfassen, warum die Platzierung so entscheidend ist.

Was ist das Potenzial zwischen Bauwerk und Boden?

Diese Messung ist die Differenz des elektrischen Potenzials zwischen einem vergrabenen metallischen Bauwerk (wie einer Rohrleitung) und dem es unmittelbar umgebenden Boden. Es ist der primäre Indikator, der zur Bestimmung der Wirksamkeit eines kathodischen Korrosionsschutzsystems verwendet wird.

Die Rolle der Bezugselektrode

Die Kupfer/Kupfersulfat-Elektrode liefert ein stabiles, bekanntes elektrochemisches Potenzial. Sie dient als konstanter Bezugspunkt, ähnlich der „Null“-Markierung auf einem Lineal. Durch den Anschluss eines Voltmeters zwischen das Bauwerk und diesen stabilen Bezugspunkt können Sie das Potenzial des Bauwerks relativ zum Boden genau messen.

Warum eine vertikale Position nicht verhandelbar ist

Die Elektrode muss vertikal gehalten werden, um korrekt zu funktionieren. Im Inneren der Elektrode ist ein Kupferstab in eine gesättigte Kupfersulfatlösung eingetaucht. Diese Lösung muss sowohl mit dem Stab als auch mit dem porösen Stopfen an der Unterseite in Kontakt stehen. Die vertikale Platzierung stellt sicher, dass dieser interne Stromkreis vollständig ist und das stabile Referenzpotenzial aufrechterhalten wird.

Wichtige Faktoren für die genaue Platzierung

Abgesehen von der vertikalen Ausrichtung sind zwei weitere Faktoren für eine vertrauenswürdige Messung entscheidend.

Platzierung direkt über dem Bauwerk

Für die meisten Standarduntersuchungen sollte die Elektrode auf dem Boden direkt über der zu prüfenden Anlage platziert werden. Diese Positionierung minimiert den Weg durch den Boden im Messkreis. Ein kürzerer Weg reduziert den Einfluss des Bodenwiderstands (bekannt als IR-Abfall), der sonst erhebliche Fehler in Ihre Messung einführen könnte.

Gewährleistung eines guten Bodenkontakts

Der poröse Stopfen der Elektrode muss einen elektrischen Anschluss mit geringem Widerstand zur Erde aufweisen. Das bedeutet, sie muss auf Erde platziert werden, nicht auf trockenem Gras, Asphalt oder Kies. Wenn der Boden übermäßig trocken oder gefroren ist, müssen Sie die Stelle möglicherweise mit einer kleinen Menge Wasser anfeuchten, um einen guten Kontakt und eine stabile Messung zu gewährleisten.

Verständnis der Kompromisse und Fehler

In einer idealen Welt wäre die Messung perfekt. Im Feld müssen Sie sich der häufigsten Fehlerquellen bewusst sein.

Schlechter Zustand der Elektrode

Die häufigste Fehlerquelle ist eine schlecht gewartete Elektrode. Wenn die Kupfersulfatlösung nicht gesättigt ist (d. h. Sie können keine sichtbaren Kupfersulfatkristalle sehen) oder der Kupferstab verunreinigt ist, liefert die Elektrode kein stabiles Referenzpotenzial. Dies macht jede von Ihnen durchgeführte Messung ungültig.

Hoher Bodenwiderstand

In sehr trockenen, sandigen oder felsigen Böden kann der elektrische Widerstand des Bodens selbst hoch sein. Dieser hohe Widerstand kann es schwierig machen, eine stabile Messung zu erhalten, und kann einen großen IR-Abfallfehler verursachen, wodurch das Potenzial des Bauwerks geschützter (negativer) erscheint, als es tatsächlich ist.

Externe Störungen

Die Platzierung der Elektrode in der Nähe anderer vergrabener metallischer Bauwerke, Wechselstromleitungen oder der Anoden-Erdungsbetten anderer kathodischer Schutzsysteme kann zu Störungen führen. Diese externen elektrischen Felder können die Anzeige Ihres Voltmeters beeinflussen und zu falschen Schlussfolgerungen über den Schutzgrad Ihres Bauwerks führen.

Die richtige Wahl für Ihr Ziel treffen

Ihr spezifisches Ziel bestimmt die genaue Platzierungsstrategie.

• Wenn Ihr Hauptaugenmerk auf einer routinemäßigen Rohr-Boden-Messung liegt: Platzieren Sie die Elektrode vertikal auf der Bodenoberfläche direkt über der Rohrleitung an Ihren festgelegten Prüfintervallen.
• Wenn Sie auf trockenen, gepflasterten oder gefrorenen Boden stoßen: Verwenden Sie einen vorgesättigten Schwamm oder erzeugen Sie eine kleine, feuchte Stelle mit Wasser, um die Lücke zu überbrücken und einen guten elektrischen Kontakt zu gewährleisten.
• Wenn Ihre Messwerte instabil oder verdächtig sind: Überprüfen Sie zuerst, ob Ihre Elektrode ordnungsgemäß gewartet und gesättigt ist. Passen Sie dann die Platzierung leicht an, um sicherzustellen, dass sie nicht auf einem versteckten Stein oder einer Luftblase liegt.

Durch die strenge Kontrolle der Platzierung Ihrer Bezugselektrode stellen Sie sicher, dass Ihre Daten ein zuverlässiger Indikator für die Integrität Ihrer Anlage sind.

Zusammenfassungstabelle:

Platzierungsfaktor	Kritische Anforderung	Warum es wichtig ist
Ausrichtung	Vertikale Position	Stellt sicher, dass die innere Lösung den Stab und den porösen Stopfen für ein stabiles Referenzpotenzial berührt.
Position	Direkt über dem Bauwerk	Minimiert die Wegstrecke durch den Boden (IR-Abfall), um Messfehler zu reduzieren.
Bodenkontakt	Fester Kontakt mit feuchtem Boden	Erzeugt einen elektrischen Anschluss mit geringem Widerstand zur Erde für eine stabile Messung.
Zustand der Elektrode	Gesättigte Lösung & sauberer Stab	Eine schlecht gewartete Elektrode ist die häufigste Quelle für ungenaue Messwerte.

Genaue Daten zum Korrosionsschutz sind unerlässlich für die Integrität der Anlagen.

Die Zuverlässigkeit Ihrer kathodischen Schutzuntersuchungen hängt von der Platzierung Ihrer Bezugselektrode und Ihrer Ausrüstung ab. KINTEK ist spezialisiert auf hochwertige Laborgeräte und Verbrauchsmaterialien und bietet die präzisen Werkzeuge und die fachkundige Unterstützung, die für verlässliche Feldmessungen erforderlich sind.

Stellen Sie sicher, dass Ihr Team für den Erfolg ausgestattet ist. Kontaktieren Sie KINTEK noch heute, um Ihre Labor- und Feldausrüstungsanforderungen zu besprechen, und lassen Sie sich von unseren Experten dabei unterstützen, genaue und vertrauenswürdige Ergebnisse zu erzielen.

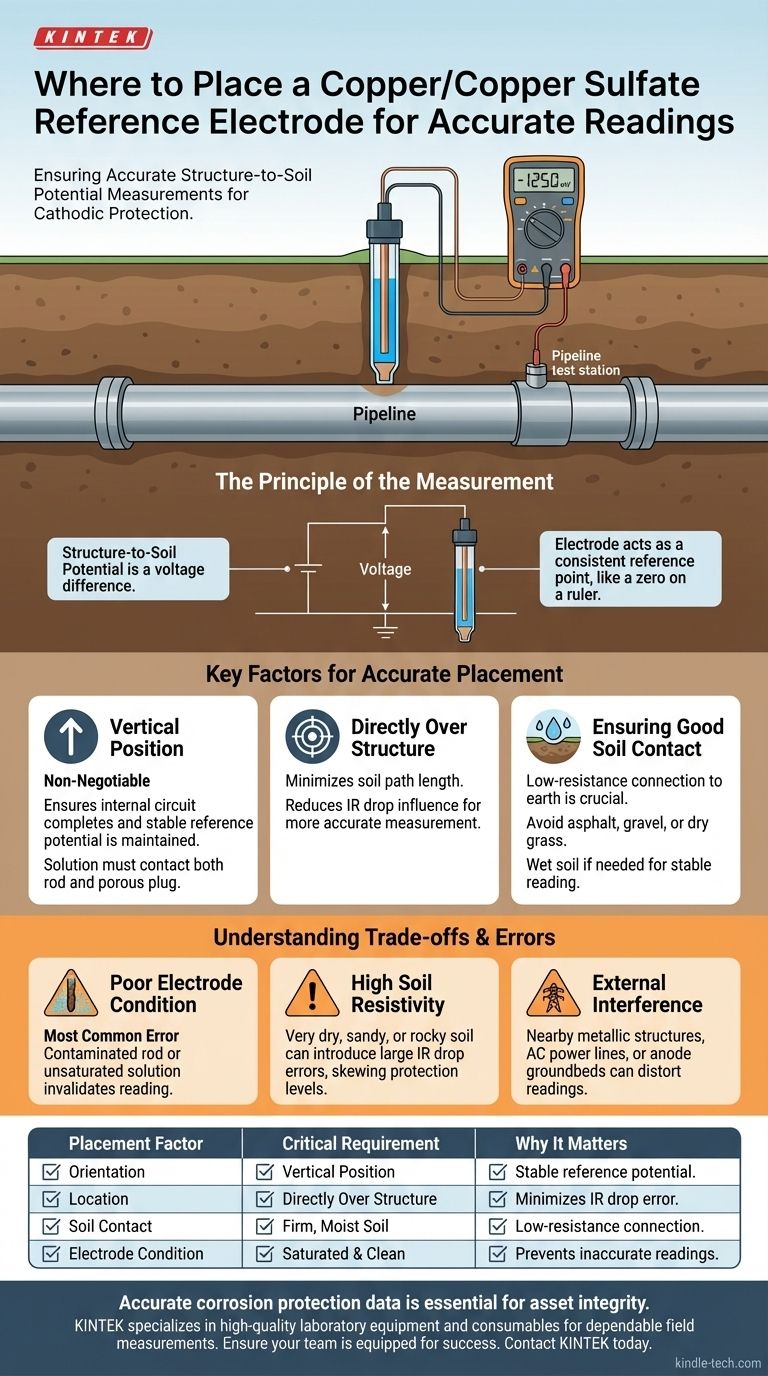

Visuelle Anleitung
