Anpassbare Testzellen vom Swagelok-Typ für fortgeschrittene Batterieforschung und elektrochemische Analyse

Einleitung

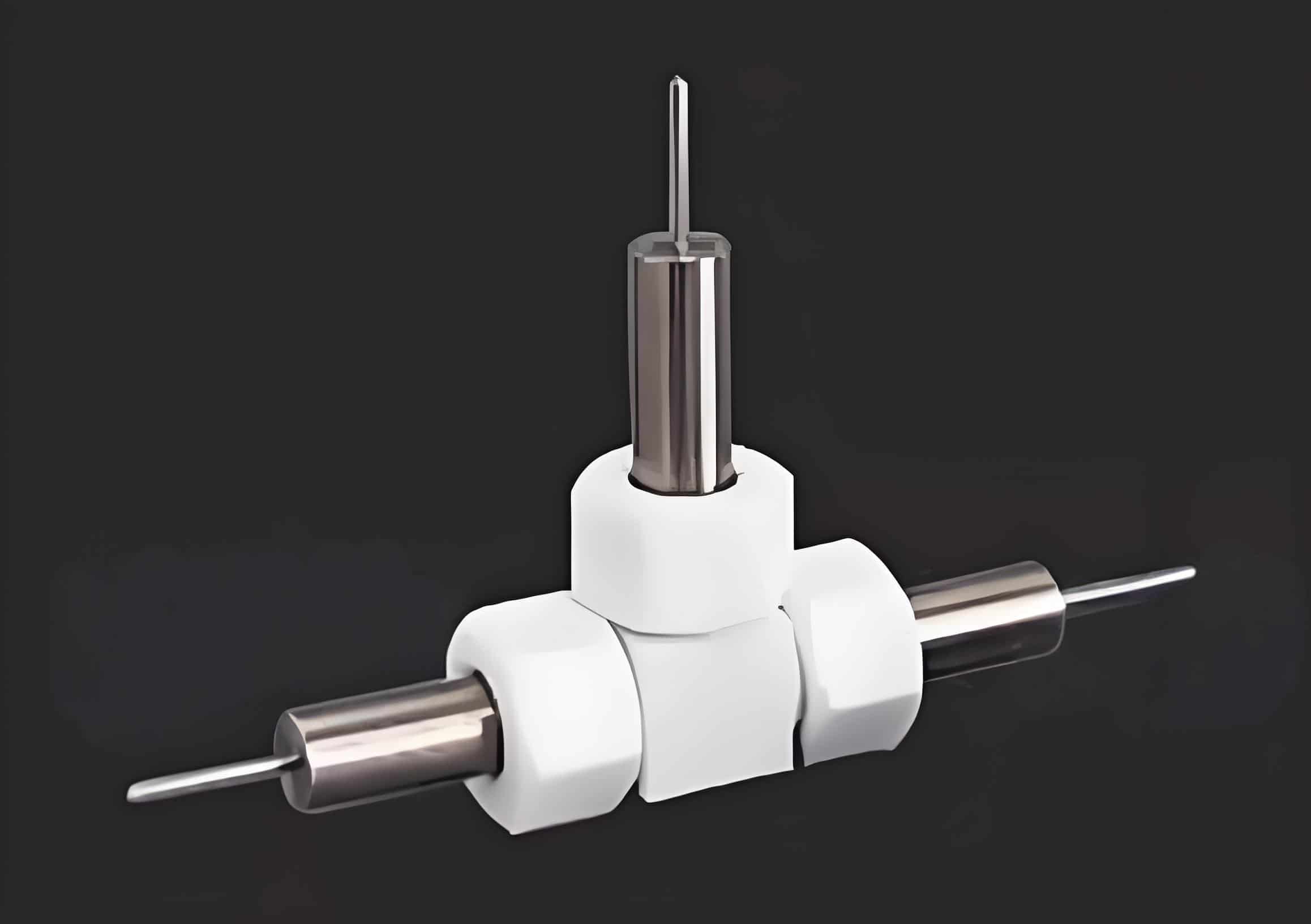

Die Testzelle vom KINTEK Swagelok-Typ ist ein modulares, T-förmiges Gerät, das aus hochwertigen, chemisch inerten Materialien gefertigt ist. Das System verfügt über ein robustes mechanisches Design, bestehend aus:

• PTFE-Gehäuse: Eine T-Stück-Struktur, die den Elektrolyten und die Elektroden aufnimmt.
• Stromkollektoren: Präzisionsgefertigte metallische Kolben (erhältlich in Edelstahl, Titan, Aluminium und anderen Materialien), die direkten Kontakt mit dem aktiven Material herstellen.
• Druckmechanismus: Integrierte Federn und Schraubkappen ermöglichen die Anwendung eines konstanten, reproduzierbaren Drucks auf den Elektrodenstapel, was den Innendruck realer Batterien simuliert.
• Dichtungssystem: Hochwertige Ferrule-Verschraubungen und Muttern sorgen für eine hermetische Abdichtung und isolieren die interne Chemie effektiv von atmosphärischen Verunreinigungen.

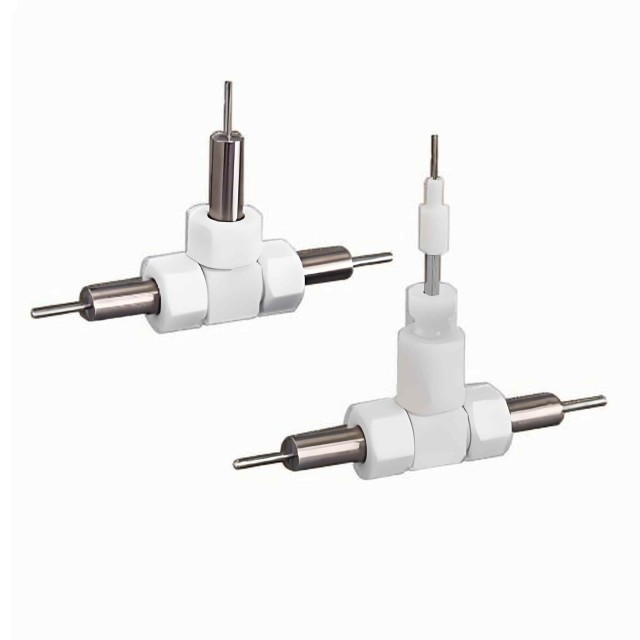

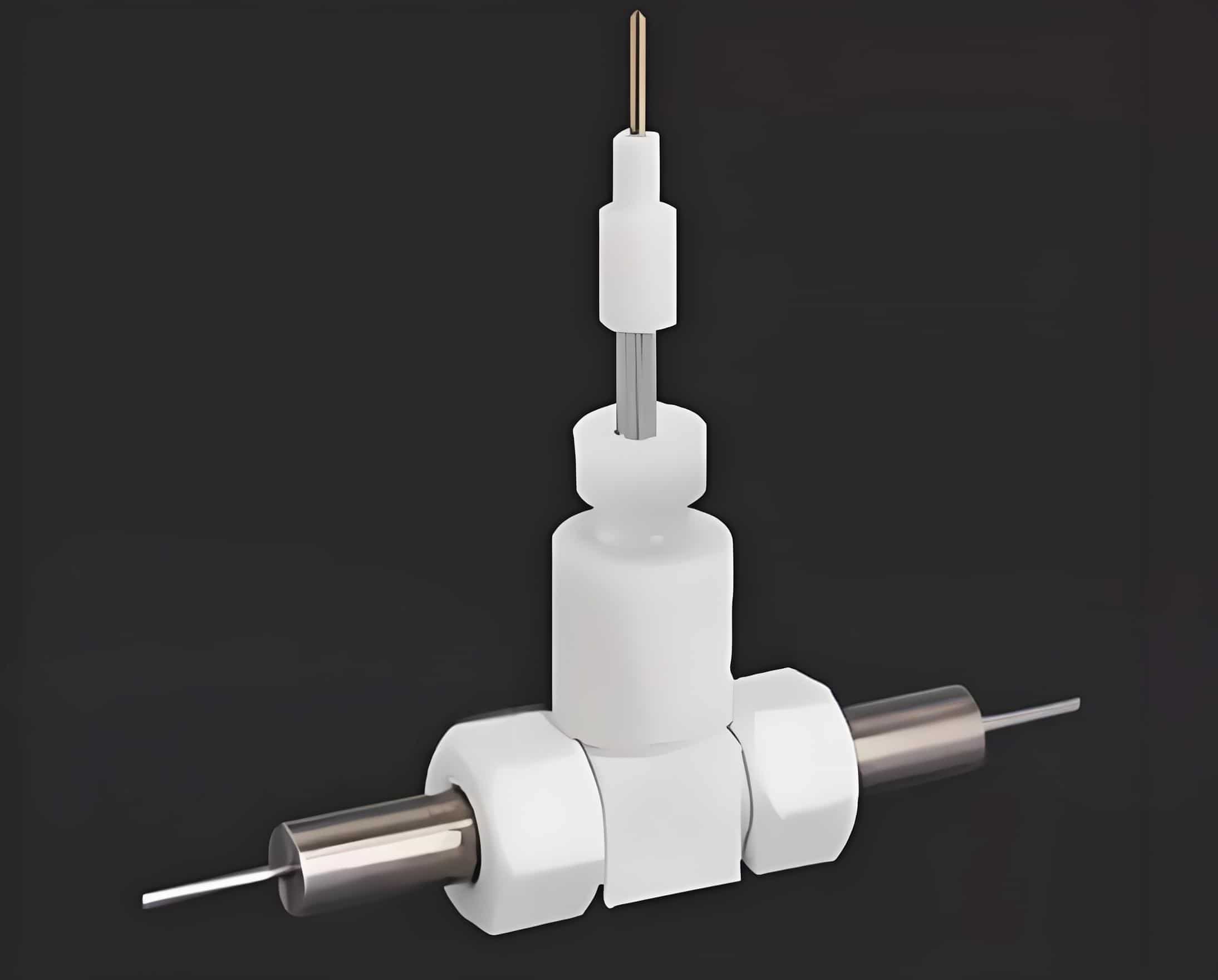

Das Gerät ist sowohl in Zwei-Elektroden- (für Voll-/Halbzellen-Zyklen) als auch in Drei-Elektroden-Konfigurationen erhältlich. Die Drei-Elektroden-Konfiguration verfügt über einen oberen Anschluss, der speziell für verschiedene Referenzelektroden (wie Ag/AgCl, gesättigte Kalomel-Elektrode oder Ag+) ausgelegt ist und eine präzise Potenzialüberwachung der Arbeitselektrode ermöglicht.

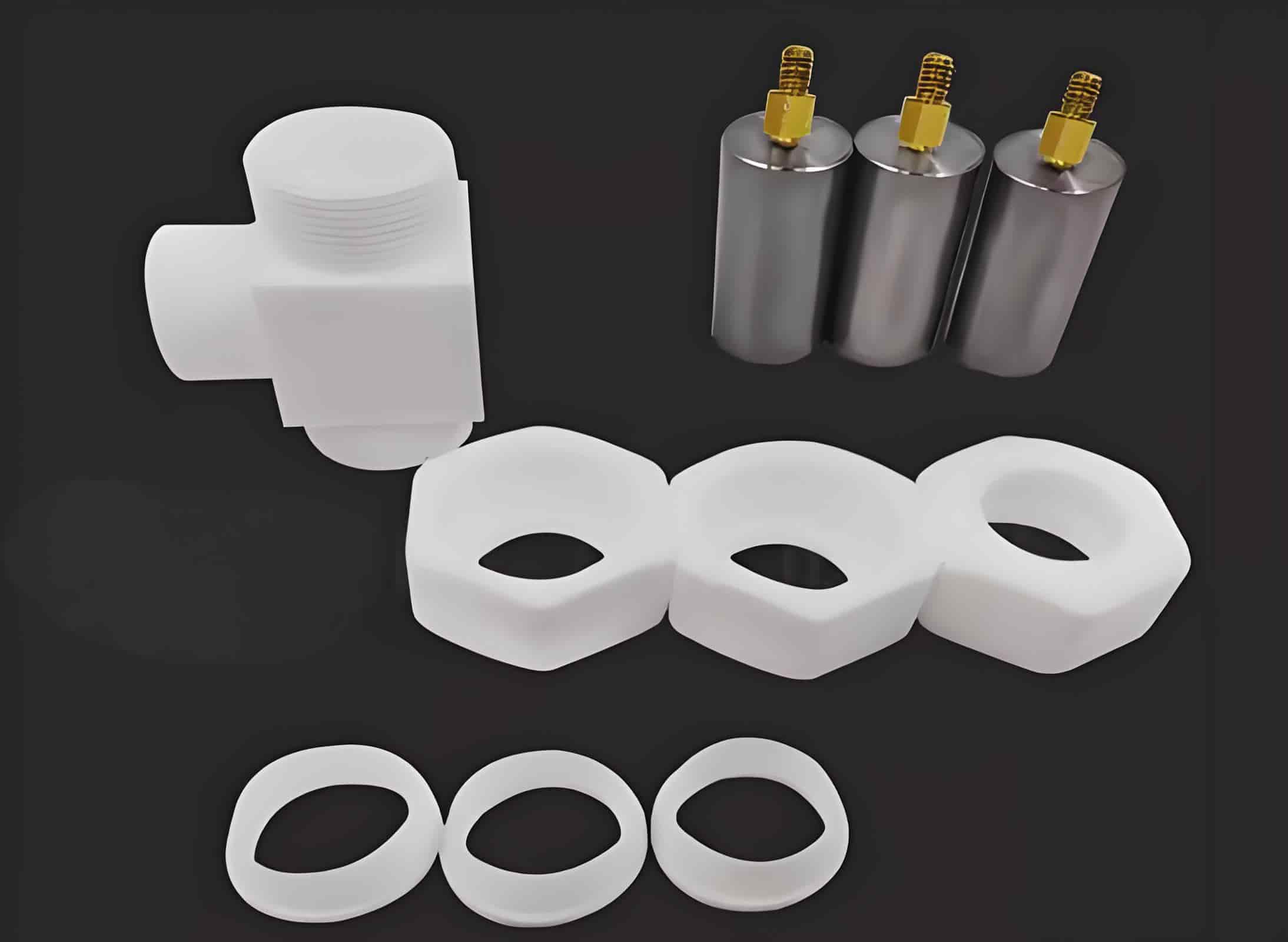

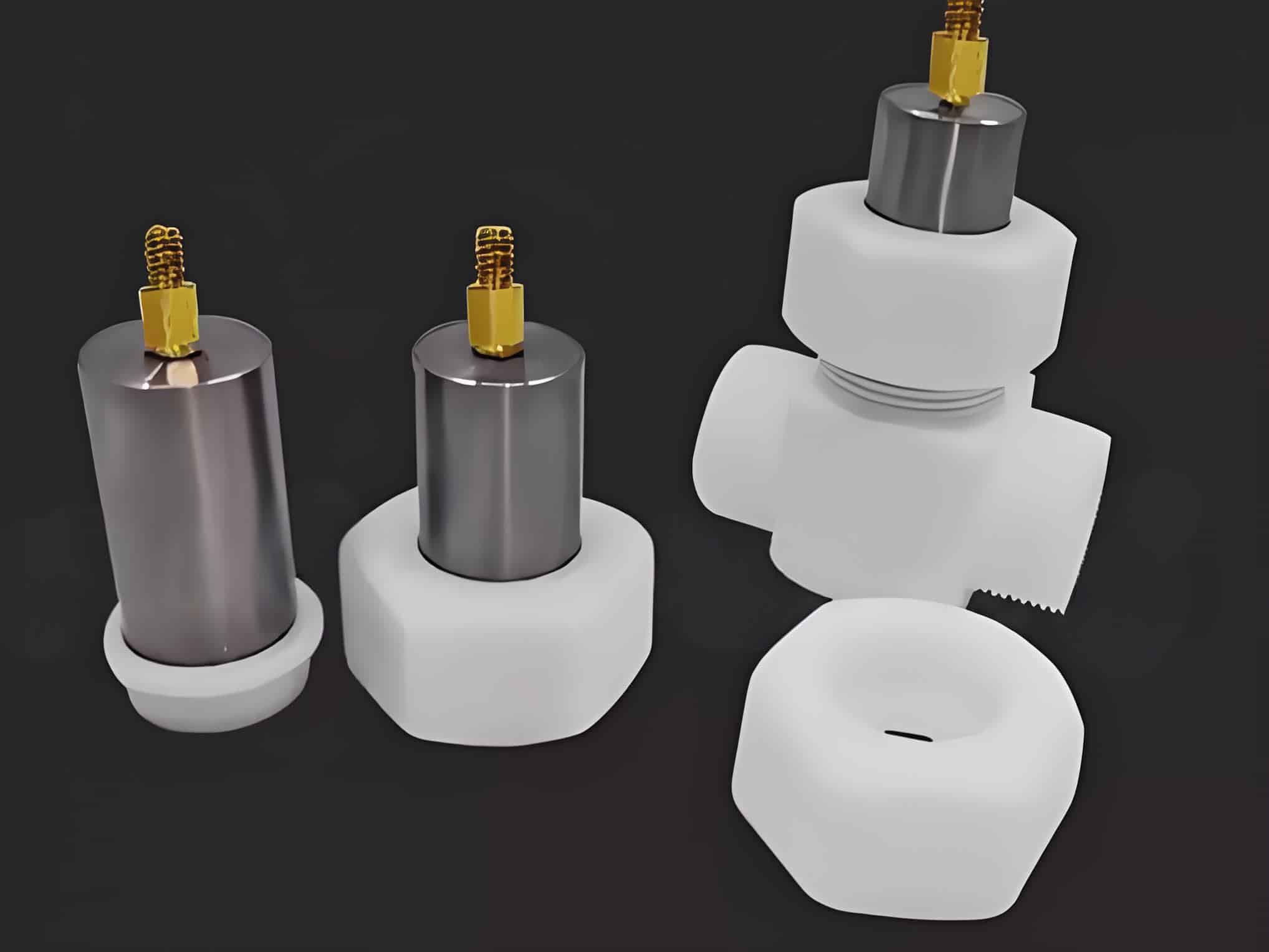

Details & Teile

Technische Spezifikationen

Hauptanwendungen

Diese Simulationszellen sind für Forscher, die an Energiespeichertechnologien der nächsten Generation arbeiten, unverzichtbar. Sie werden häufig eingesetzt in:

• Forschung an Li-Ionen- und Na-Ionen-Batterien: Testen von Anoden-/Kathodenmaterialien und Simulation der Leistung von Knopfzellen ohne die Notwendigkeit von Crimpgeräten.
• Metall-Luft-Batterien: Insbesondere Lithium-Luft- und Zink-Luft-Systeme, bei denen die Handhabung des Elektrolyten und die Abdichtung entscheidend sind.
• Festkörperbatterien: Die Fähigkeit, hohen Druck anzuwenden, macht diese Zellen ideal für das Testen fester Elektrolyte.
• Elektrokatalyse: Geeignet für Studien der Sauerstoffentwicklungsreaktion (OER) und Wasserstoffentwicklungsreaktion (HER) in nichtwässrigen oder wässrigen Medien.
• Organische Elektrolytsysteme: Perfekt für das Testen empfindlicher organischer Systeme aufgrund der hohen chemischen Kompatibilität der PTFE-Konstruktion.

Vorteile

• Überragende elektrochemische Leistung: Im Gegensatz zu herkömmlichen Bechergläsern mit großem Volumen für Drei-Elektroden-Messungen minimiert die KINTEK-Testzelle vom Swagelok-Typ den Abstand zwischen den Elektroden. Dies reduziert den Lösungswiderstand (IR-Abfall) und die Konzentrationspolarisation erheblich, was zu glatteren, genaueren elektrochemischen Kurven (CV, LSV, EIS) führt.
• Geringer Elektrolytverbrauch: Das kompakte Innenvolumen benötigt nur wenige Tropfen Elektrolyt, um den Separator vollständig zu benetzen. Dies ist eine enorme Kostenersparnis bei der Arbeit mit teuren ionischen Flüssigkeiten oder kundensynthetisierten Elektrolyten.
• Luftdichte Abdichtung: Das Klemmverschraubungsdesign sorgt für eine ausgezeichnete Abdichtung, verhindert die Verdunstung des Elektrolyten und schützt empfindliche Lithium- oder Natriummetalle vor Sauerstoff und Feuchtigkeit. Diese Stabilität ermöglicht Langzeit-Zyklen-Tests.
• Vielseitigkeit und Benutzerfreundlichkeit: Der Schraubmechanismus ermöglicht eine schnelle Montage und Demontage in einem Handschuhkasten. Benutzer können leicht Elektrodenmaterialien oder Separatoren austauschen, was sie zu einem Hochdurchsatz-Werkzeug für die Materialprüfung macht.

Maßgeschneiderte Anpassungsdienste

Bei KINTEK verstehen wir, dass Standard-Spezifikationen nicht für jedes Experiment geeignet sind. Wir bieten umfangreiche Anpassungsoptionen, um Ihre spezifischen Forschungsanforderungen zu erfüllen:

• Stromkollektormaterialien: Wählen Sie aus Edelstahl, Titan, Aluminium, Kupfer, vergoldeten Metallen oder Glaskohlenstoff, um Nebenreaktionen mit Ihrem spezifischen Elektrolyten zu verhindern.

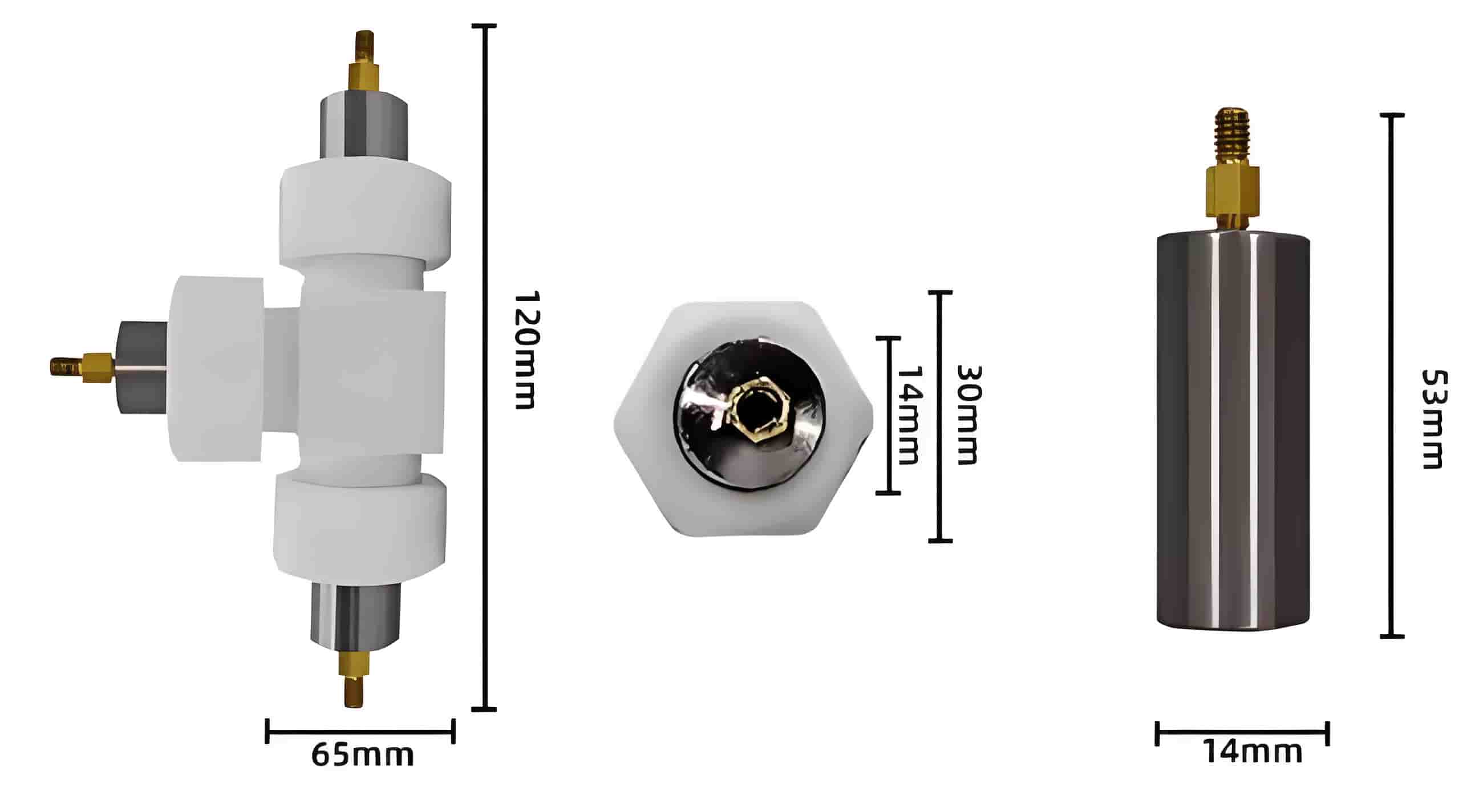

• Abmessungen: Während der Standard-Innendurchmesser 12 mm beträgt, können wir kundenspezifische Größen bearbeiten, um Ihre spezifischen Elektroden-Discs aufzunehmen.
• Funktionale Zusatzmodule: Wir können Zellen mit optischen Fenstern für die In-situ-Spektralanalyse oder speziellen Anschlüssen für Gaszu- und -abfuhrtests herstellen.

Kontaktieren Sie uns

Möchten Sie Ihr Labor mit zuverlässigen, korrosionsbeständigen Testzellen aufrüsten, die konsistente Daten liefern? Ob Sie eine Standard-Edelstahlausführung oder ein kundenspezifisches Titan-Drei-Elektroden-System für raue Umgebungen benötigen, KINTEK steht Ihnen zur Seite. Kontaktieren Sie noch heute unser Ingenieurteam, um Ihre spezifischen Anforderungen zu besprechen, und lassen Sie uns Ihnen helfen, die perfekte experimentelle Einrichtung für Ihre Forschung aufzubauen.
