Wie erreichen Ultratieftemperaturgefriergeräte solch niedrige Temperaturen? Die Wissenschaft hinter der -80°C-Kühlung

Im Kern erreichen Ultratieftemperatur (ULT)-Gefriergeräte ihre extremen Temperaturen durch einen mehrstufigen Kühlprozess. Im Gegensatz zu einem handelsüblichen Haushaltsgefriergerät, das ein einzelnes Kühlsystem verwendet, setzt ein ULT-Gefriergerät ein Kaskadenkühlsystem ein, das zwei unabhängige Kühlkreisläufe in Reihe miteinander verbindet, um systematisch Wärme abzuführen und Temperaturen von bis zu -80°C zu erreichen.

Die entscheidende Erkenntnis ist, dass ein ULT-Gefriergerät kein überwältigend leistungsstarkes Kühlsystem verwendet. Stattdessen nutzt es zwei separate Systeme in einer Staffel: Das erste System kühlt das zweite, wodurch das zweite System seinen eigenen Kühlzyklus von einem viel niedrigeren Startpunkt aus beginnen und Ultratieftemperaturen erreichen kann.

Die Kerntechnologie: Das Kaskadenkühlsystem

Das Kaskadensystem ist das technische Prinzip, das ein ULT-Gefriergerät von einem herkömmlichen unterscheidet. Es handelt sich im Wesentlichen um zwei Kühleinheiten, die als Team zusammenarbeiten, wobei der Ausgang der ersten zum Eingang der zweiten wird.

Die erste Stufe (Hochtemperaturkreislauf)

Dieser anfängliche Kreislauf funktioniert ähnlich wie ein Standardgefriergerät. Er verwendet einen Kompressor und ein Kältemittel mit hohem Siedepunkt, um Wärme aufzunehmen.

Anstatt jedoch die Innenkammer des Gefriergeräts direkt zu kühlen, besteht sein einziger Zweck darin, die Komponenten der zweiten Stufe zu kühlen.

Der Wärmetauscher: Das kritische Bindeglied

Diese Komponente ist die Brücke zwischen den beiden Kreisläufen. Das kalte Kältemittel der ersten Stufe strömt durch den Wärmetauscher und nimmt Wärme vom Kältemittel der zweiten Stufe auf.

Dieser Prozess "vorkühlt" das zweite Kältemittel und verschafft ihm einen erheblichen Vorsprung in seinem eigenen Kühlzyklus.

Die zweite Stufe (Niedertemperaturkreislauf)

Da es vorgekühlt wurde, kann der zweite Kreislauf ein spezielles Kältemittel mit niedrigem Siedepunkt verwenden.

Dieser zweite Kompressor kann nun die verbleibende Wärme aus der isolierten Kammer des Gefriergeräts effizient abführen und die Innentemperatur auf das Ziel von -80°C oder darunter senken.

Eine Staffelrennen-Analogie

Stellen Sie es sich wie ein Staffelrennen mit zwei Läufern vor. Der erste Läufer (Stufe 1) nimmt den Staffelstab (Wärme) von der Startlinie und läuft eine Runde.

Anschließend übergibt er den Staffelstab am Wärmetauscher an den zweiten Läufer (Stufe 2). Da der zweite Läufer nicht aus dem Stand starten musste, hat er die Energie, die letzte, viel schwierigere Runde zu absolvieren und die Ziellinie bei einer Ultratieftemperatur zu überqueren.

Wesentliche unterstützende Komponenten

Das Erreichen und Aufrechterhalten solch extremer Kälte erfordert mehr als nur das Kaskadensystem. Die gesamte Einheit ist auf thermische Stabilität und Zuverlässigkeit ausgelegt.

Fortschrittliche Isolierung

Um die Wärmeübertragung aus der Umgebung zu minimieren, verwenden ULT-Gefriergeräte mehrere Schichten hochdichter, hochbelastbarer Isolierung. Diese ist wesentlich dicker und effektiver als die in Haushaltsgeräten verwendete.

Präzise Temperaturregelung

Diese Gefriergeräte sind nicht nur kalt; sie sind konstant kalt. Sensoren überwachen ständig die Innentemperatur und speisen Daten in einen Mikroprozessor ein.

Dieses Steuerungssystem verwendet ausgeklügelte Algorithmen, um Mikroanpassungen am Kaskadensystem vorzunehmen und sicherzustellen, dass die Temperatur stabil und innerhalb eines sehr engen Bereichs bleibt.

Strukturelle Integrität

Der extreme Temperaturunterschied zwischen der Innen- und Außenseite des Gefriergeräts erzeugt immense physikalische Belastungen.

ULT-Gefriergeräte sind aus robusten Materialien gefertigt, verfügen über verstärkte Innentüren und beheizte Druckausgleichsventile, um Vakuumversiegelung und Reifbildung zu verhindern und sowohl Haltbarkeit als auch einfachen Zugang zu gewährleisten.

Die Kompromisse verstehen

Die Technik, die Ultratieftemperaturen ermöglicht, führt auch zu spezifischen Betriebsüberlegungen, die unbedingt verstanden werden müssen.

Hoher Energieverbrauch

Der Betrieb von zwei unabhängigen Kühlkompressoren in Reihe ist ein energieintensiver Prozess. ULT-Gefriergeräte machen einen erheblichen Teil des Energieverbrauchs eines Labors aus.

Erhebliche Wärmeabgabe

Die aus dem Inneren des Gefriergeräts abgeführte Wärme sowie die Abwärme der Kompressoren müssen an den umgebenden Raum abgegeben werden. Dies erfordert eine ausreichende Belüftung und beeinflusst oft die HVAC-Last einer Einrichtung.

Mechanische Komplexität

Ein Kaskadensystem enthält doppelt so viele Kompressoren, Kältemittel und Expansionsventile wie ein Standardgefriergerät. Diese Komplexität erhöht die Anzahl potenzieller Fehlerquellen und erfordert spezialisierte Techniker für Wartung und Reparatur.

Die richtige Wahl für Ihr Ziel treffen

Das Verständnis der Technologie hinter einem ULT-Gefriergerät ermöglicht es Ihnen, es effektiver zu verwalten und Ihre unbezahlbaren Proben zu schützen.

• Wenn Ihr Hauptaugenmerk auf der Probensicherheit liegt: Die Stabilität und Leistung des Kaskadensystems sind von größter Bedeutung und rechtfertigen die Energiekosten.
• Wenn Ihr Hauptaugenmerk auf der Betriebseffizienz liegt: Stellen Sie sicher, dass das Gefriergerät in einem gut belüfteten Bereich aufgestellt wird, um dem System bei der Wärmeableitung zu helfen, und führen Sie regelmäßige Wartungsarbeiten wie das Reinigen von Filtern und das Überprüfen von Türdichtungen durch.
• Wenn Ihr Hauptaugenmerk auf langfristiger Zuverlässigkeit liegt: Ein vorbeugender Wartungsplan ist unerlässlich, um beide Kühlkreisläufe zu überwachen und potenzielle Probleme vor einem katastrophalen Ausfall zu erkennen.

Letztendlich befähigt Sie das Wissen, dass Ihr Gefriergerät auf einem miteinander verbundenen, zweistufigen System basiert, die darin gelagerten kritischen Materialien besser zu schützen.

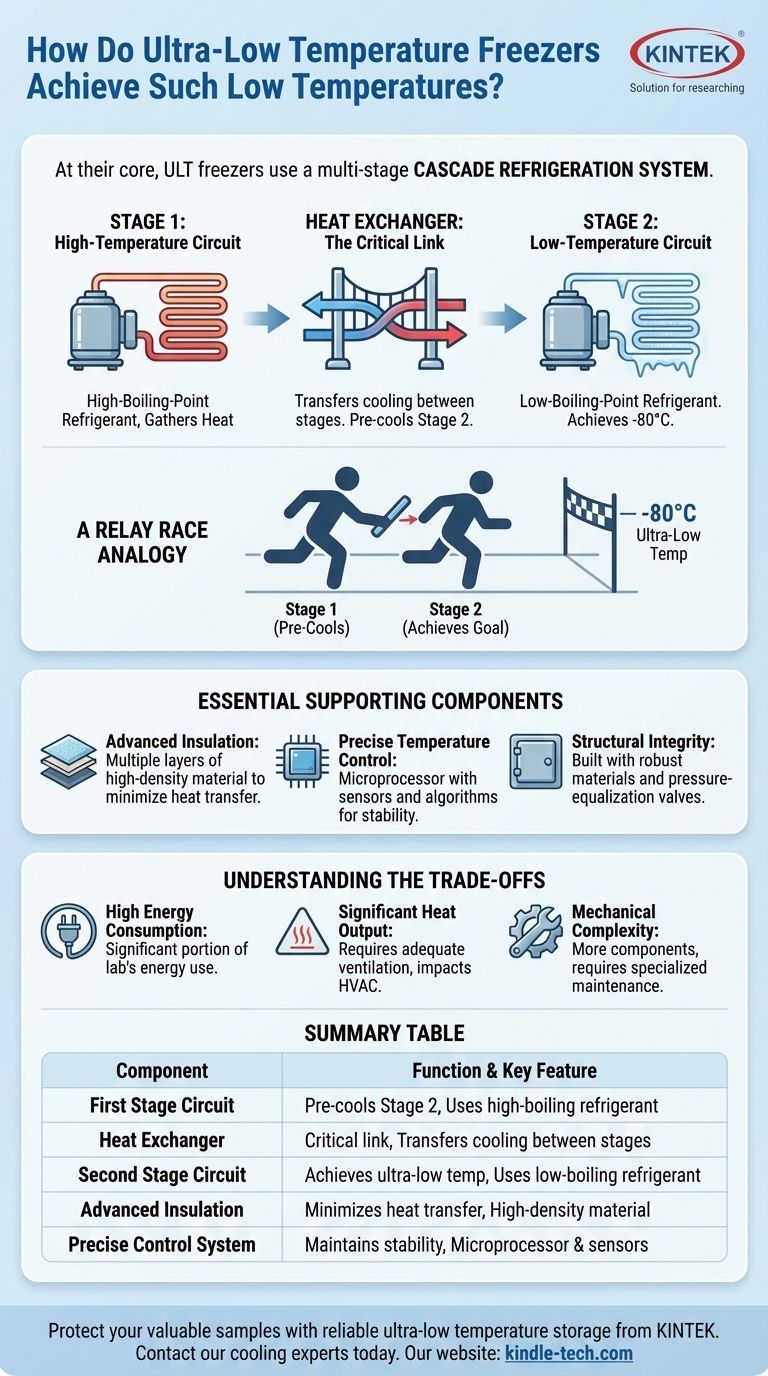

Zusammenfassungstabelle:

Komponente	Funktion	Hauptmerkmal
Erster Stufenkreislauf	Kühlt die zweite Stufe vor	Verwendet Kältemittel mit hohem Siedepunkt
Wärmetauscher	Überträgt Kühlung zwischen den Stufen	Kritisches Bindeglied, das niedrigere Temperaturen ermöglicht
Zweiter Stufenkreislauf	Erreicht Ultratieftemperaturen	Verwendet Kältemittel mit niedrigem Siedepunkt
Fortschrittliche Isolierung	Minimiert die Wärmeübertragung	Mehrere Schichten hochdichten Materials
Präzises Steuerungssystem	Hält die Temperaturstabilität aufrecht	Mikroprozessor mit Sensoren und Algorithmen
