Wie ist der Innenraum eines Ultratiefkühlgeräts für eine optimale Lagerung konzipiert? Maximale Probenintegrität durch intelligentes Design

Im Kern ist der Innenraum eines Ultratiefkühlgeräts (ULT) so konstruiert, dass er einen grundlegenden Konflikt löst: wie die maximale Anzahl von Proben gelagert werden kann, während jede einzelne Probe bei einer stabilen, gleichmäßigen und extrem kalten Temperatur bleibt. Dies wird durch ein sorgfältig konzipiertes System modularer Regale und Racks erreicht, das eine konsistente Zirkulation kalter Luft ermöglicht, was für die Erhaltung der Lebensfähigkeit empfindlicher biologischer Materialien von größter Bedeutung ist.

Das Design des Innenraums eines ULT-Gefrierschranks dient nicht nur der Lagerung; es ist ein kritischer Bestandteil des Kühlsystems selbst. Jedes Regal, jedes Rack und jedes Fach ist bewusst so konstruiert, dass es den Luftstrom und die Temperatur steuert, was sich direkt auf die langfristige Sicherheit und Integrität Ihrer Proben auswirkt.

Die Kernprinzipien des ULT-Innendesigns

Um das Design zu würdigen, müssen Sie die Physik und die Prioritäten verstehen, die dabei eine Rolle spielen. Der Innenraum ist keine passive Regalfläche; er ist ein aktiver Teil der Leistung des Gefrierschranks.

Prinzip 1: Gewährleistung der Temperaturgleichmäßigkeit

Das wichtigste Ziel ist die Beseitigung von Temperaturgradienten. Ein Gefrierschrank, der auf seinem Display -80 °C anzeigt, könnte interne „Hot Spots“ von -70 °C oder sogar -65 °C aufweisen, was für die Probenintegrität katastrophal sein kann.

Das Innendesign bekämpft dies mit Regalen – oft perforiert oder aus Drahtgitter –, die eine freie und natürliche Zirkulation kalter Luft durch Konvektion ermöglichen. Dies verhindert, dass sich Taschen wärmerer Luft ansammeln, und stellt sicher, dass die gesamte Kammer eine gleichmäßige Temperatur beibehält.

Prinzip 2: Maximierung der Lagerdichte

Laborflächen sind teuer und begrenzt. Das Design von ULT-Gefrierschränken begegnet diesem Problem, indem es modulare Innenkomponenten verwendet, um die höchstmögliche Lagerkapazität innerhalb einer bestimmten Stellfläche zu erreichen.

Standardisierte Regalsysteme sind so konzipiert, dass sie perfekt zu gängigen Lagerformaten wie 2-Zoll- oder 3-Zoll-Kryoboxen passen. Dies eliminiert Platzverschwendung und ermöglicht eine vorhersehbare, organisierte und dichte Probenarchivierung.

Prinzip 3: Ermöglichung einer schnellen Temperaturerholung

Jedes Mal, wenn die Gefrierschranktür geöffnet wird, strömt kalte Luft heraus und wird durch warme, feuchte Umgebungsluft ersetzt. Das Innendesign spielt eine entscheidende Rolle dabei, wie schnell das System seinen Sollwert wieder erreichen kann.

Gut konzipierte Racks und Regale ermöglichen es dem Kühlsystem des Gefrierschranks, kalte Luft effizient in der gesamten Kammer zu rezirkulieren, Wärme schnell abzuführen und die Temperaturgleichmäßigkeit wiederherzustellen. Die thermische Masse der Racks selbst kann auch dazu beitragen, die Temperatur der umgebenden Proben während kurzer Türöffnungen zu stabilisieren.

Schlüsselkomponenten eines modernen ULT-Gefrierschrank-Innenraums

Mehrere Schlüsselfunktionen wirken zusammen, um diese Prinzipien zu erreichen. Das Verständnis dieser Funktionen hilft Ihnen, die Effektivität eines bestimmten Modells zu beurteilen.

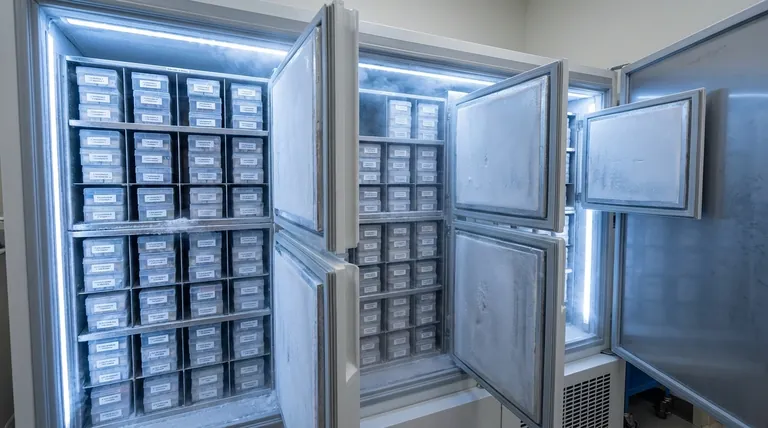

Mehrere Innentüren

Dies ist eines der kritischsten Designelemente. Anstatt eines einzigen großen Raums ist der Innenraum in mehrere Fächer unterteilt, die jeweils durch eine eigene isolierte Innentür geschützt sind.

Wenn Sie auf Proben in einem Fach zugreifen müssen, setzen Sie nur diesen kleinen Bereich der Umgebungsluft aus. Die anderen Fächer bleiben versiegelt und geschützt, wodurch die gesamte Temperaturschwankung im Gefrierschrank dramatisch minimiert wird.

Modulare Regalsysteme

Moderne ULT-Gefrierschränke verfügen über hochmodulare Innenräume. Racks sind nicht nur einfache Regale; sie sind spezialisierte Kassetten, die für bestimmte Verbrauchsmaterialien wie Kryoboxen, Mikroplatten oder konische Röhrchen konzipiert sind.

Diese Systeme bestehen typischerweise aus Edelstahl für Haltbarkeit und Korrosionsbeständigkeit. Ihre präzisen Abmessungen gewährleisten einen festen Sitz, verhindern ein Verrutschen der Probenboxen und ermöglichen dennoch den notwendigen Luftstrom zwischen den Racks.

Hocheffiziente Wandisolierung

Die Leistung der Innenkammer ist direkt an die Außenwände gebunden. Moderne Gefrierschränke verwenden Vakuumisolationspaneele (VIPs) in Verbindung mit traditionellem Schaumstoff.

VIPs bieten eine außergewöhnliche Wärmebeständigkeit bei einem viel dünneren Profil als Schaumstoff allein. Dies ermöglicht dünnere Gefrierschrankwände, was direkt zu einem größeren internen Speichervolumen bei gleicher externer Stellfläche führt – ein Schlüsselfaktor bei der Maximierung des Laborplatzes.

Die Kompromisse verstehen

Kein Design ist ohne Kompromisse. Sich dieser bewusst zu sein, ist entscheidend für den richtigen Gebrauch und die Kaufentscheidung.

Dichte vs. Luftstrom

Dies ist der zentrale Kompromiss. Während hochdichte Racks die Kapazität maximieren, kann eine Überladung eines Gefrierschranks oder das feste Aneinanderdrücken von Racks den Luftstrom behindern.

Dieser benutzerbedingte Fehler kann das konstruierte Zirkulationsdesign zunichtemachen und genau die Temperaturgradienten erzeugen, die der Gefrierschrank verhindern soll. Es ist entscheidend, die Herstellerangaben zu den Beladungskonfigurationen zu befolgen.

Zugänglichkeit vs. thermische Stabilität

Ein Gefrierschrank mit fünf Innentüren bietet eine bessere thermische Stabilität als einer mit zwei, bedeutet aber auch mehr Barrieren, die beim Entnehmen von Proben überwunden werden müssen.

Die ideale Konfiguration hängt von Ihrem Arbeitsablauf ab. Für häufig zugängliche Proben sind mehr Fächer besser. Für die langfristige, unberührte Archivierung könnten weniger Innentüren akzeptabel sein.

Kosten vs. erweiterte Funktionen

Funktionen wie Edelstahl-Innenräume, umfangreiche modulare Regale und mehrere Innentüren erhöhen die Kosten. Ein Basismodell kann einen einfacheren Innenraum mit festen Regalen haben.

Obwohl ein Basisdesign anfänglich kostengünstiger ist, kann es eine geringere Lagerdichte und eine schlechtere Temperaturerholung bieten, was ein größeres langfristiges Risiko für wertvolle Proben darstellt.

Optimierung Ihres ULT-Gefrierschranks für Probenintegrität

Ihre Wahl und Verwendung des Innenraums eines Gefrierschranks sollte direkt mit Ihren wissenschaftlichen Zielen übereinstimmen. Verwenden Sie diese Richtlinien, um eine fundierte Entscheidung zu treffen.

• Wenn Ihr Hauptaugenmerk auf der Maximierung der Kapazität liegt: Entscheiden Sie sich für ein Modell mit hochwertiger VIP-Isolierung und investieren Sie in eine vollständige Ausstattung an hochdichten Racks, die speziell für Ihre Standard-Kryoboxen entwickelt wurden.
• Wenn Ihr Hauptaugenmerk auf der Häufigkeit des Probenzugriffs liegt: Priorisieren Sie einen Gefrierschrank mit der maximalen Anzahl von Innentüren (vier oder fünf), um ungestörte Proben vor Temperaturschwankungen bei täglichen Entnahmen zu schützen.
• Wenn Ihr Hauptaugenmerk auf der Langzeitarchivierung liegt: Wählen Sie robuste, korrosionsbeständige Edelstahl-Racks und implementieren Sie ein strenges Inventarsystem, um die Dauer und Häufigkeit von Türöffnungen zu minimieren.

Letztendlich ist das Verständnis, dass der Innenraum ein dynamisches System zur Temperaturregelung ist, der Schlüssel zur Sicherung Ihrer unersetzlichen Arbeit.

Zusammenfassungstabelle:

Designmerkmal	Primäre Funktion	Hauptvorteil
Perforierte/Drahtregale	Ermöglichen die Zirkulation kalter Luft	Verhindert Hot Spots, gewährleistet Temperaturgleichmäßigkeit
Mehrere Innentüren	Unterteilen den Innenraum in Fächer	Minimiert Temperaturschwankungen beim Zugriff
Modulare Regalsysteme	Halten Standard-Kryoboxen und -Röhrchen	Maximiert Lagerdichte und Organisation
Vakuumisolationspaneele (VIPs)	Bieten überlegene Wärmebeständigkeit	Erhöht das interne Speichervolumen bei gegebener Stellfläche

Schützen Sie Ihre wichtigsten Proben mit der richtigen Ausrüstung. Das Innendesign Ihres Ultratiefkühlgeräts ist grundlegend für die Probenintegrität. Bei KINTEK sind wir darauf spezialisiert, leistungsstarke Laborgeräte anzubieten, einschließlich ULT-Gefrierschränke mit fortschrittlichen Innendesigns, die auf Ihre spezifischen Lageranforderungen zugeschnitten sind – sei es für hochdichte Archivierung, häufigen Zugriff oder langfristige Stabilität.

Lassen Sie sich von unseren Experten bei der Auswahl einer Lösung helfen, die eine gleichmäßige Temperatur, schnelle Erholung und maximale Kapazität für Ihr Labor gewährleistet. Kontaktieren Sie KINTEK noch heute, um Ihre Anforderungen an ULT-Gefrierschränke zu besprechen und Ihre wertvolle Forschung zu schützen.
