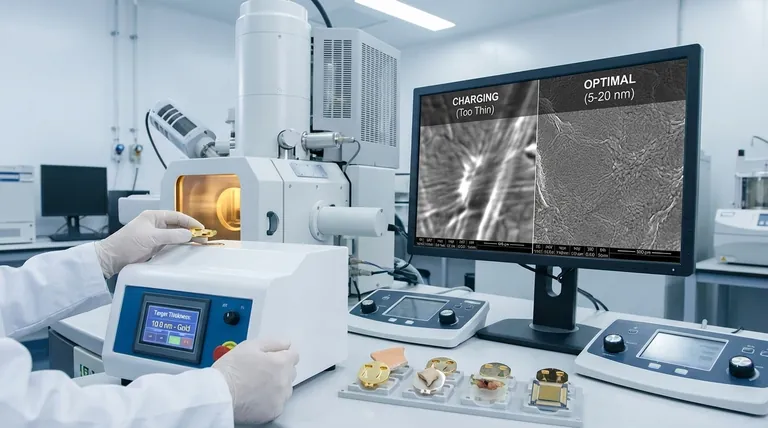

Für die meisten REM-Anwendungen liegt die ideale Dicke der Gold- oder Gold-Palladium-Beschichtung zwischen 5 und 20 Nanometern (nm). Dieser Bereich ist der Standard, da er dick genug ist, um eine nicht leitfähige Probe elektrisch leitfähig zu machen und so Bildverzerrungen zu verhindern, aber dünn genug, um die wahre Oberflächenmorphologie der Probe nicht zu verdecken.
Das Ziel ist nicht, eine bestimmte Zahl zu erreichen, sondern den dünnstmöglichen kontinuierlichen Film aufzutragen, der elektrische Aufladung wirksam verhindert. Dies bewahrt die feinsten Oberflächenstrukturen Ihrer Probe und gewährleistet gleichzeitig ein klares, stabiles Bild.
Der Zweck der Goldbeschichtung in der REM
Das Verständnis, warum Proben beschichtet werden, ist der Schlüssel zur Bestimmung der richtigen Dicke. Die metallische Schicht erfüllt zwei Hauptfunktionen, die für die Abbildung von nicht leitfähigen Materialien wie Polymeren, Keramiken oder biologischen Proben von entscheidender Bedeutung sind.
Verhinderung von „Aufladungs“-Artefakten
Ein Rasterelektronenmikroskop (REM) scannt eine Probe mit einem energiereichen Elektronenstrahl. Wenn diese Elektronen auf eine nicht leitfähige Oberfläche treffen, sammeln sie sich an und erzeugen eine lokale negative Ladung.
Dieser „Aufladungseffekt“ lenkt den einfallenden Elektronenstrahl ab und stört die von der Probe austretenden Signale, was zu hellen, verzerrten Flecken, Streifen und einem Verlust der Bildstabilität führt. Eine dünne, kontinuierliche Goldbeschichtung bietet einen leitfähigen Weg, damit diese überschüssige Ladung sicher zur geerdeten Probenhalterung abgeleitet werden kann.
Verbesserung der Signalelemission
Die gängigste Bildgebungsart in der REM beruht auf der Detektion von Sekundärelektronen (SE), also niederenergetischen Elektronen, die von der Oberfläche der Probe ausgestoßen werden. Schwermetalle wie Gold sind außergewöhnlich effizient bei der Emission von Sekundärelektronen.
Durch die Beschichtung der Probe erzeugen Sie eine Oberfläche, die ein starkes, klares Signal erzeugt. Dies verbessert das Signal-Rausch-Verhältnis und führt zu schärferen Bildern der OberflächenTopographie mit höherem Kontrast.
Die Abwägungen der Beschichtungsdicke verstehen
Die Dicke Ihrer Beschichtung ist ein kritischer Parameter, der einen direkten Kompromiss zwischen Leitfähigkeit und Bildtreue darstellt. Sowohl zu wenig als auch zu viel Gold beeinträchtigt Ihre Ergebnisse.
Das Problem bei „zu dünn“ (< 5 nm)
Eine zu dünne Beschichtung bildet möglicherweise keinen kontinuierlichen, ununterbrochenen Film über die Oberfläche der Probe. Sie kann fleckig sein, wie eine Reihe winziger Inseln.
Diese Diskontinuitäten bieten keinen vollständigen Weg für Elektronen zum Entweichen, was zu lokalen Aufladungsartefakten führt. Wenn Sie helle, instabile Bereiche in Ihrem Bild sehen, ist Ihre Beschichtung wahrscheinlich zu dünn oder unvollständig.
Das Problem bei „zu dick“ (> 20 nm)
Eine dicke Beschichtung kann die Details verdecken, die Sie sehen möchten. Wenn sich die Goldschicht aufbaut, beginnt sie, ihre eigene Oberflächentextur zu erzeugen, wodurch die ursprünglichen Nanodetails der Probe maskiert werden.
Stellen Sie es sich so vor, als würden Sie eine dicke Farbschicht auf ein fein geschnitztes Holzobjekt auftragen – Sie verlieren schnell alle subtilen Details. Darüber hinaus kann eine dicke Beschichtung Signale von der Probe selbst absorbieren, was besonders problematisch für andere Analyseverfahren wie die Elementaranalyse ist.
Die Goldlöckchen-Zone (5–20 nm)
Dieser Bereich stellt die optimale Balance für die meisten allgemeinen Bildgebungszwecke dar. Er ist robust genug, um kleinere Oberflächenunregelmäßigkeiten abzudecken und Aufladung zuverlässig zu verhindern, ohne die Oberflächentextur bei niedrigen bis mäßigen Vergrößerungen wesentlich zu verändern.
Faktoren, die Ihre Wahl der Dicke beeinflussen
Die ideale Dicke ist keine einzelne Zahl, sondern hängt vollständig von Ihrer Probe und Ihren analytischen Zielen ab.
Gewünschte Vergrößerung
Bei sehr hohen Vergrößerungen (z. B. >50.000x) kann selbst die feine granulare Struktur eines 10-nm-Goldfilms sichtbar werden und Ihre Interpretation der tatsächlichen Probenoberfläche stören.
Für hochauflösende Arbeiten müssen Sie die dünnstmögliche kontinuierliche Beschichtung (typischerweise 5–10 nm) verwenden, um diese Artefakte zu minimieren. Für Übersichtsaufnahmen bei geringer Vergrößerung ist eine dickere, fehlerverzeihendere Beschichtung akzeptabel.
ProbenTopographie
Proben mit sehr komplexen, rauen oder porösen Oberflächen sind schwieriger gleichmäßig zu beschichten. Tiefe Spalten oder scharfe Winkel können während des Beschichtungsprozesses „beschattet“ werden.
Bei diesen Proben kann eine etwas dickere Beschichtung (im Bereich von 15–20 nm) erforderlich sein, um eine durchgehende leitfähige Schicht über die gesamte komplexe Oberfläche zu gewährleisten.
Art der Analyse (Bildgebung vs. Zusammensetzung)
Wenn Ihr Ziel die energiedispersive Röntgenspektroskopie (EDS/EDX) zur Elementaranalyse ist, ist die Beschichtung ein wichtiger Faktor.
Eine dicke Goldbeschichtung kann die charakteristischen Röntgenstrahlen absorbieren, die von leichteren Elementen in Ihrer Probe erzeugt werden, und verhindern, dass sie den Detektor erreichen, was zu ungenauen Ergebnissen führt. Aus diesem Grund ist die Kohlenstoffbeschichtung der Standard für EDS, da Kohlenstoff ein leichtes Element ist, das die Analyse viel weniger stört. Wenn Gold verwendet werden muss, sollte es außergewöhnlich dünn (<5 nm) gehalten werden.
Die richtige Wahl für Ihr Ziel treffen
Bevor Sie zum Sputtercoater gehen, überlegen Sie sich Ihr Hauptziel.
- Wenn Ihr Hauptaugenmerk auf hochauflösender Bildgebung liegt: Streben Sie den dünnstmöglichen kontinuierlichen Film an, typischerweise im Bereich von 5–10 nm, um die feinsten Oberflächenstrukturen zu erhalten.
- Wenn Ihr Hauptaugenmerk auf allgemeiner topografischer Analyse bei niedriger bis mittlerer Vergrößerung liegt: Eine Standardbeschichtung von 10–15 nm ist eine zuverlässige und robuste Wahl, die eine gute Leitfähigkeit garantiert.
- Wenn Ihr Hauptaugenmerk auf Elementaranalyse (EDS/EDX) liegt: Vermeiden Sie Gold, wenn möglich. Die beste Vorgehensweise ist die Verwendung einer Kohlenstoffbeschichtung von 10–20 nm, die Leitfähigkeit bietet, ohne die Signale der Probe zu maskieren.
- Wenn Sie eine sehr raue oder poröse Probe abbilden: Möglicherweise benötigen Sie eine etwas dickere Beschichtung, vielleicht 15–20 nm, um eine vollständige Abdeckung zu gewährleisten und Aufladung in tiefen Strukturen zu verhindern.
Letztendlich ist die optimale Beschichtungsdicke eine strategische Wahl, die die Qualität und Genauigkeit Ihrer REM-Ergebnisse direkt beeinflusst.
Zusammenfassungstabelle:
| Ziel | Empfohlene Beschichtung & Dicke | Hauptvorteil |
|---|---|---|
| Hochauflösende Bildgebung | Gold, 5–10 nm | Erhält die feinsten Oberflächenstrukturen |
| Allgemeine Topographie (Niedrige–Mittlere Vergr.) | Gold, 10–15 nm | Zuverlässige Leitfähigkeit & Klarheit |
| Elementaranalyse (EDS/EDX) | Kohlenstoff, 10–20 nm | Minimale Störung der Probensignale |
| Raue/Poröse Proben | Gold, 15–20 nm | Gewährleistet vollständige Abdeckung komplexer Oberflächen |
