Was sind die Arten von Filterpressen in der chemischen Industrie? Wählen Sie die richtige für Ihren Prozess

In der chemischen Industrie werden Filterpressen hauptsächlich in drei Kerndesigns unterteilt: die Rahmenfilterpresse, die Kammerfilterpresse und die Membranfilterpresse. Obwohl alle der Fest-Flüssig-Trennung dienen, unterscheiden sie sich erheblich in ihrer Konstruktion, Betriebseffizienz und der Endtrockenheit der filtrierten Feststoffe, was die Wahl zwischen ihnen für die Prozessoptimierung entscheidend macht.

Bei der Entscheidung geht es nicht darum, welche Filterpresse universell „die beste“ ist, sondern welche Technologie am besten zu Ihrer spezifischen chemischen Suspension, Ihren betrieblichen Zielen und Ihren wirtschaftlichen Rahmenbedingungen passt. Die Schlüsselvariablen sind die gewünschte Kuchenfeuchte, die Zykluszeit und der Automatisierungsgrad.

Der grundlegende Mechanismus: Wie eine Filterpresse funktioniert

Eine Filterpresse arbeitet nach einem einfachen Prinzip: Sie zwingt eine Flüssig-Feststoff-Suspension unter hohem Druck durch eine Reihe von Filterkammern.

Der Batch-Prozess

Der Prozess ist ein Chargenzyklus. Die Suspension wird in die Presse gepumpt und füllt die Kammern. Die Flüssigkeit (Filtrat) passiert das Filtertuch, das jede Kammerwand auskleidet, während die festen Partikel (Filterkuchen) eingeschlossen werden und sich im Inneren ansammeln.

Druckaufbau

Wenn sich der Kuchen aufbaut, steigt der Druck, der erforderlich ist, um mehr Suspension zu pumpen. Dieser Druck verdichtet den Kuchen und presst zusätzliche Flüssigkeit heraus. Der Zyklus endet, wenn die Kammern mit festem Kuchen gefüllt sind und der Filtratfluss fast stoppt.

Kern-Filterpressendesigns in der chemischen Verarbeitung

Jedes Design stellt eine Weiterentwicklung der Technologie dar, die entwickelt wurde, um spezifische betriebliche Herausforderungen zu lösen, die in der chemischen Fertigung üblich sind.

Rahmenfilterpresse (Das Original)

Dies ist das älteste Design, bestehend aus einer abwechselnden Anordnung von flachen Platten und hohlen Rahmen. Das Filtertuch wird über jede Platte drapiert.

Die Suspension wird in die hohlen Rahmen gepumpt, und der Kuchen bildet sich darin. Die Dicke des Kuchens wird durch die Dicke des Rahmens bestimmt.

Dieses Design bietet eine große Vielseitigkeit, da die Rahmendicke geändert werden kann, um verschiedenen Arten von Suspensionen gerecht zu werden. Es ist jedoch arbeitsintensiver bei der Reinigung und verfügt über mehr Dichtungsflächen, was das Risiko von Leckagen erhöht.

Kammerfilterpresse (Das Arbeitstier)

Dies ist der am häufigsten verwendete Typ in modernen industriellen Anwendungen. Er eliminiert die separaten Rahmen, indem er Platten verwendet, die auf jeder Seite eine vertiefte Kammer aufweisen.

Wenn zwei Kammerplatten zusammengedrückt werden, bilden sie eine einzige, abgedichtete Kammer, in der sich der Filterkuchen bildet. Dieses Design ist mechanisch einfacher, robuster und leichter zu automatisieren.

Seine Haupteinschränkung besteht darin, dass die Kuchenstärke durch die Tiefe der Plattenvertiefung festgelegt ist, was weniger Prozessflexibilität bietet als ein Rahmenfilterpressenmodell.

Membranfilterpresse (Der Hochleistungsapparat)

Die Membranpresse ist eine fortschrittliche Version der Kammerfilterpresse. Sie verfügt über eine flexible, aufblasbare Membran auf einer oder beiden Seiten der Kammer.

Nach dem anfänglichen Filtrationszyklus wird diese Membran mit Wasser oder Luft aufgeblasen. Dieses „Membranquetschen“ übt einen hohen mechanischen Druck direkt auf den Filterkuchen aus und presst dadurch deutlich mehr Flüssigkeit heraus als die reine Druckfiltration.

Dies führt zu wesentlich trockeneren Filterkuchen, kürzeren Zykluszeiten und effizienteren Waschzyklen, was entscheidend ist, wenn versucht wird, wertvolles Produkt aus dem Kuchen zurückzugewinnen oder Flüssigkeit in einem Abwasserstrom zu minimieren.

Verständnis der Kompromisse und wichtigsten Auswahlkriterien

Die Wahl der richtigen Filterpresse erfordert ein klares Verständnis Ihrer Prozessziele und der Art Ihrer chemischen Suspension.

Anschaffungskosten vs. Betriebskosten

Eine Kammerfilterpresse hat typischerweise einen niedrigeren Anschaffungspreis. Eine Membranpresse kann jedoch, obwohl sie anfänglich teurer ist, die Betriebskosten drastisch senken.

Trockenere Kuchen aus einer Membranpresse bedeuten geringere Transport- und Entsorgungskosten für Abfallprodukte. Es kann auch eine höhere Rückgewinnung des wertvollen Filtrats bedeuten, was zu einer schnellen Kapitalrendite führt.

Erforderliche Kuchenfeuchte

Wenn ein mäßig trockener, handhabbarer Kuchen ausreichend ist, ist eine Kammerfilterpresse oft zweckmäßig.

Wenn das Erreichen der maximal möglichen Kuchenfeuchte Ihr Hauptziel ist – um das Transportgewicht zu reduzieren, Deponieanforderungen zu erfüllen oder den Kuchen für die Weiterverarbeitung vorzubereiten – ist die Membranpresse die definitive Wahl.

Materialverträglichkeit und Prozessbedingungen

Polypropylen, das eine breite chemische Beständigkeit aufweist. Bei extremen Temperaturen, Drücken oder hochaggressiven Lösungsmitteln können jedoch Platten aus Gusseisen oder Edelstahl erforderlich sein.

Das Filtertuch ist ebenso wichtig. Das Material (z. B. Polypropylen, Polyester, Nylon) und die Webart müssen auf die Chemie, Temperatur und Partikelgröße Ihrer Suspension abgestimmt sein, um ein Zusetzen zu verhindern und eine lange Lebensdauer zu gewährleisten.

Die richtige Wahl für Ihren chemischen Prozess treffen

Ihre endgültige Entscheidung sollte von einer klaren Analyse Ihres primären betrieblichen Treibers geleitet werden.

• Wenn Ihr Hauptaugenmerk auf Prozessvielseitigkeit und der Handhabung unterschiedlicher Kuchensdicken liegt: Eine Rahmenfilterpresse bietet die größte Flexibilität, erfordert jedoch oft mehr manuelle Eingriffe.
• Wenn Ihr Hauptaugenmerk auf hohem Durchsatz und zuverlässigem, automatisiertem Betrieb für eine gleichbleibende Suspension liegt: Die Kammerfilterpresse ist der Industriestandard und eine robuste, kostengünstige Wahl.
• Wenn Ihr Hauptaugenmerk darauf liegt, die maximale Kuchenfeuchte zu erreichen, um Entsorgungskosten zu senken oder wertvolle Produkte zurückzugewinnen: Die Membranfilterpresse ist die überlegene Technologie und bietet ein zusätzliches Quetschen für die ultimative Entwässerung.

Indem Sie die Filterpresstechnologie an Ihre spezifischen Prozessanforderungen anpassen, stellen Sie eine effiziente und kostengünstige Lösung für die Fest-Flüssig-Trennung sicher.

Zusammenfassungstabelle:

Filterpresse Typ	Hauptmerkmal	Am besten geeignet für
Rahmenpresse	Getrennte Platten & Rahmen; vielseitige Kuchensdicke	Prozessvielseitigkeit, Handhabung verschiedener Suspensionen
Kammerpresse	Vertiefte Platten bilden abgedichtete Kammern; robustes Design	Hoher Durchsatz, automatisierter Betrieb, gleichbleibende Suspension
Membranpresse	Aufblasbare Membran für zusätzliches Quetschen	Maximale Kuchenfeuchte, reduzierte Entsorgungskosten, Produktgewinnung

Optimieren Sie Ihren chemischen Prozess mit der richtigen Filterpresstechnologie. KINTEK ist spezialisiert auf Laborgeräte und Verbrauchsmaterialien und bedient Laboranforderungen mit Präzision und Zuverlässigkeit. Unsere Experten helfen Ihnen bei der Auswahl der idealen Filterpresse, um eine überlegene Fest-Flüssig-Trennung zu erreichen, Betriebskosten zu senken und die Effizienz zu steigern. Kontaktieren Sie uns noch heute, um Ihre spezifischen Anforderungen zu besprechen und herauszufinden, wie unsere Lösungen Ihrem Betrieb zugutekommen können!

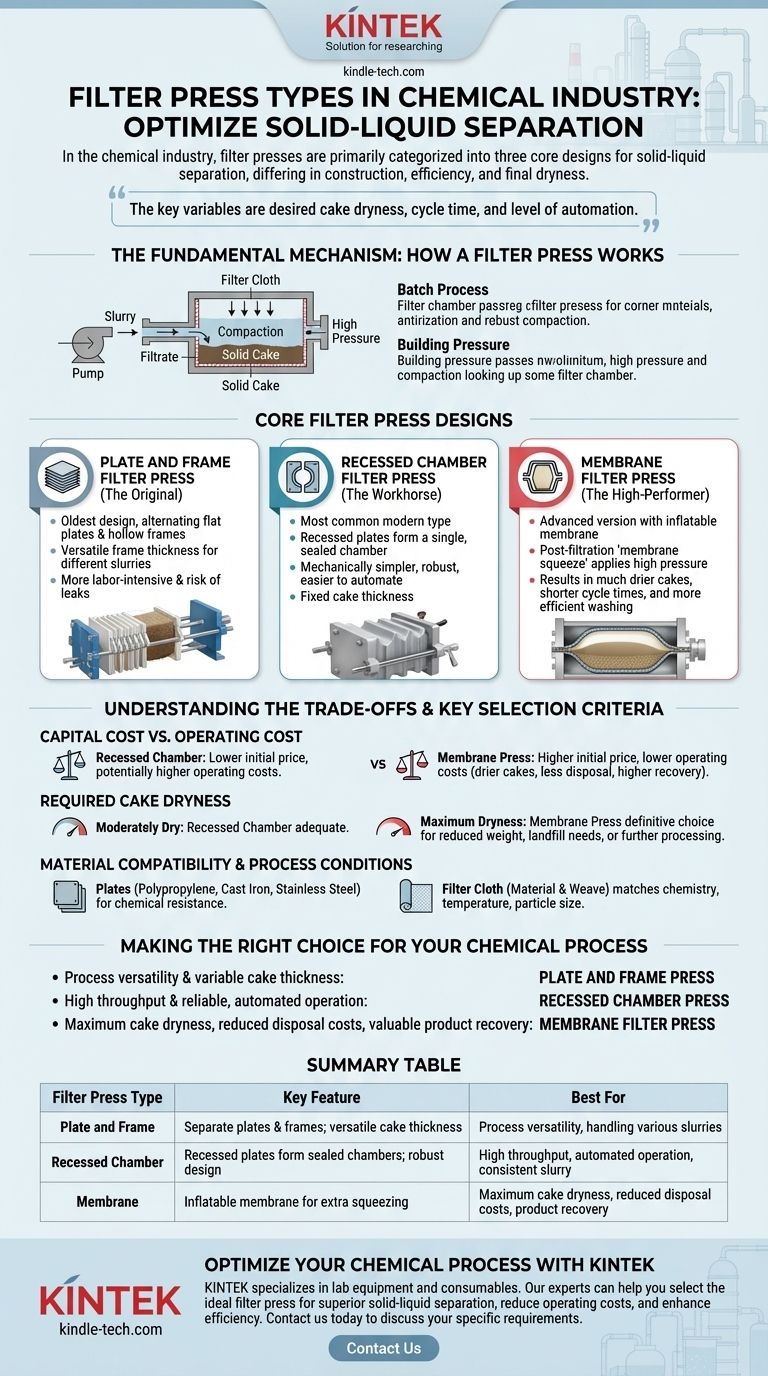

Visuelle Anleitung
