Vakuumschalter sind wesentliche Überwachungsgeräte, die in einer Vielzahl von Systemen zu finden sind, die unter Unterdruck arbeiten. Ihre Anwendungen reichen von Industrieanlagen wie Luftkompressoren und Vakuumpumpen über Alltagsgeräte wie Bodenreinigungsmaschinen und Elektroheizungen bis hin zu kritischen Automobilkomponenten wie Motorflüssigkeits- und Getriebesystemen.
Ein Vakuumschalter ist im Grunde ein Sicherheits- und Steuermechanismus. Sein Zweck ist nicht nur die Anwesenheit in einem System, sondern die aktive Überwachung eines bestimmten Unterdruckniveaus (eines Vakuums) und das Auslösen einer elektrischen Aktion – wie das Aktivieren eines Alarms oder das Abschalten eines Motors –, wenn dieses Druckniveau erreicht ist.
Die Kernfunktion: Wie ein Vakuumschalter funktioniert
Ein Vakuumschalter fungiert als wachsamer Türsteher für Systeme, die auf Saugleistung oder Unterdruck angewiesen sind. Seine Funktionsweise ist einfach, aber entscheidend.
Das Prinzip des Unterdrucks
Im Gegensatz zu einem Standarddruckschalter, der Drücke über dem atmosphärischen Niveau misst, ist ein Vakuumschalter so kalibriert, dass er Drücke unter diesem Niveau erkennt. Er misst die „Stärke“ des Soges.
Der interne Mechanismus
Im Inneren des Schalters wird eine flexible Membran von einer kalibrierten Feder gehalten. Wenn ein Vakuum angelegt wird, überwindet der atmosphärische Druck auf der Außenseite der Membran die Kraft der Feder, wodurch sich die Membran bewegt.
Diese Bewegung betätigt physisch einen Satz elektrischer Kontakte. Dies kann entweder einen Stromkreis schließen (etwas einschalten) oder einen Stromkreis öffnen (etwas ausschalten).
Die praktischen Anwendungen im Detail
Das Verständnis, warum ein Vakuumschalter in einer bestimmten Anwendung eingesetzt wird, offenbart seinen wahren Wert als Schutz- und Steuerungskomponente.
In Industrie- und Pumpsystemen
Anwendungen wie Vakuumpumpen und Luftkompressoren verwenden Vakuumschalter, um zu bestätigen, dass das System sein betriebliches Vakuumniveau erreicht hat. Er kann eine Steuerung signalisieren, einen Prozess zu beginnen oder die Pumpe abzuschalten, um zu verhindern, dass sie ineffizient läuft oder überhitzt, sobald das ZIelvakuum erreicht ist.
In Fahrzeug- und Motorsystemen
In Motorflüssigkeits- und Getriebesystemen kann ein Vakuumschalter als Sensor dienen. Er kann ein Vakuumleck erkennen, das die Leistung beeinträchtigen könnte, oder bestätigen, dass genügend Vakuum für Komponenten wie Bremskraftverstärker oder vakuumgesteuerte Gangschaltungen vorhanden ist, um korrekt zu funktionieren.
Für die Sicherheit in HLK und Heizung
In Kesseln und einigen Elektroheizungen ist ein Vakuumschalter ein kritisches Sicherheitsgerät. Er überprüft, ob ein ordnungsgemäßer Luftstrom oder Zug im Abgasrohr vorhanden ist. Wenn das Rohr blockiert ist, erkennt der Schalter nicht den erforderlichen Unterdruck und verhindert, dass der Kessel zündet, wodurch eine gefährliche Ansammlung von Kohlenmonoxid vermieden wird.
In Reinigungsgeräten
Bei gewerblichen Bodenreinigungsgeräten bestätigt ein Vakuumschalter, dass der Saugnapfmotor genügend Vakuum erzeugt, um Wasser und Schmutz effektiv vom Boden aufzunehmen. Wenn die Saugleistung schwach ist (aufgrund einer Verstopfung oder eines vollen Tanks), kann der Schalter eine Kontrollleuchte auslösen, um den Bediener zu warnen.
Überlegungen und Auswahlkriterien verstehen
Die Auswahl des richtigen Vakuumschalters ist keine Einheitslösung. Die Integrität Ihres Systems hängt davon ab, den Schalter an die spezifischen betrieblichen Anforderungen anzupassen.
Schaltpunkt und Hysterese
Der Schaltpunkt ist der genaue Unterdruck, bei dem der Schalter auslöst. Dieser muss sorgfältig auf der Grundlage der Systemanforderungen ausgewählt werden. Die Hysterese oder die „tote Zone“ ist die Differenz zwischen dem Aktivierungs- und Deaktivierungsdruck, die verhindert, dass der Schalter schnell ein- und ausschaltet, wenn der Druck nahe am Schaltpunkt schwankt.
Material- und Medienverträglichkeit
Die für Membran und Gehäuse verwendeten Materialien (z. B. Nitril, Viton, Edelstahl) müssen mit dem Medium kompatibel sein, dem sie ausgesetzt sind, sei es Luft, Öl, Wasser oder ätzende Chemikalien. Nicht übereinstimmende Materialien können zu vorzeitigem Ausfall führen.
Elektrische Nennleistung
Die elektrischen Kontakte des Schalters müssen für die Spannung und den Strom des von ihnen gesteuerten Kreises ausgelegt sein. Die Verwendung eines unterdimensionierten Schalters zur Steuerung eines Hochleistungsmotors oder einer Heizung führt zu einem schnellen Ausfall und kann eine Brandgefahr darstellen.
Die richtige Wahl für Ihr Ziel treffen
Um den geeigneten Vakuumschalter auszuwählen, müssen Sie zunächst seine Hauptfunktion innerhalb Ihres Systems definieren.
- Wenn Ihr Hauptaugenmerk auf Sicherheit liegt: Wählen Sie einen robusten, fehlersicheren Schalter, der entwickelt wurde, um einen gefährlichen Zustand zu verhindern, wie z. B. die Gewährleistung eines ordnungsgemäßen Zugs in einem Kessel vor der Zündung.
- Wenn Ihr Hauptaugenmerk auf Prozesssteuerung liegt: Wählen Sie einen Schalter mit einem präzisen, einstellbaren Schaltpunkt, um optimale Vakuumwerte für einen Fertigungs- oder Pumpvorgang aufrechtzuerhalten.
- Wenn Ihr Hauptaugenmerk auf Geräteschutz liegt: Verwenden Sie einen Schalter zur Überwachung von Vakuumverlusten und zum automatischen Abschalten eines Motors oder einer Pumpe, um Schäden durch Trockenlauf oder Ineffizienz zu verhindern.
Letztendlich liefert ein Vakuumschalter kritische Informationen und wandelt eine einfache Druckmessung in eine entscheidende Aktion um, die Geräte schützt, die Sicherheit gewährleistet und die Steuerung ermöglicht.
Zusammenfassungstabelle:
| Anwendungsbereich | Hauptfunktion des Vakuumschalters |
|---|---|
| Industriepumpen & Kompressoren | Bestätigt das betriebliche Vakuumniveau für Prozesssteuerung oder Abschaltung. |
| Fahrzeugsysteme | Überwacht Motor-/Getriebevakuum auf Leistung und Leckerkennung. |
| HLK- & Heizgeräte | Gewährleistet einen sicheren Rauchabzug, um Kohlenmonoxidansammlungen zu verhindern. |
| Reinigungsgeräte | Überprüft die Saugleistung und warnt Bediener vor Verstopfungen oder vollen Tanks. |
Benötigen Sie einen zuverlässigen Vakuumschalter für Ihr Labor oder Ihre Industrieanwendung? KINTEK ist spezialisiert auf hochwertige Laborgeräte und Verbrauchsmaterialien, einschließlich Präzisionsvakuumschaltern für Sicherheit, Steuerung und Geräteschutz. Unsere Experten helfen Ihnen bei der Auswahl des richtigen Schalters für Ihre spezifischen Anforderungen an Druck, Medium und Elektrik. Kontaktieren Sie uns noch heute, um sicherzustellen, dass Ihr System effizient und sicher arbeitet!

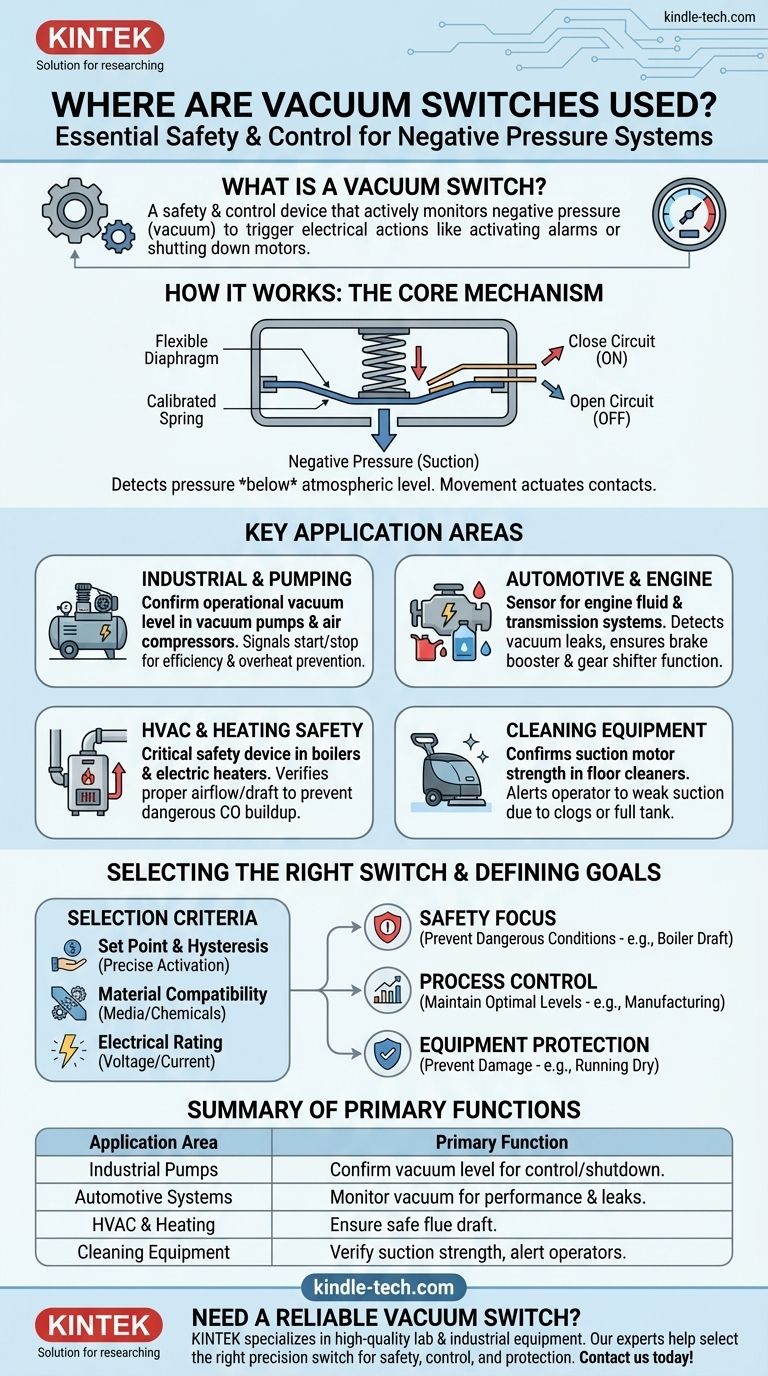

Visuelle Anleitung
