Einführung: Das Verständnis von Referenzelektroden
Referenzelektroden sind wesentliche Bestandteile elektrochemischer Messungen, da sie einen stabilen und genau definierten Bezugspunkt für Potenzialmessungen bieten. Sie bilden die Grundlage für eine genaue und zuverlässige elektrochemische Analyse. Dieser Artikel taucht in die Welt der Referenzelektroden ein und untersucht ihre Konstruktion, Prinzipien und Anwendungen. Wir werden die am häufigsten verwendeten Arten von Referenzelektroden untersuchen, darunter Kalomel, Silberchlorid und Quecksilbersulfat, und ihre Vorteile, Einschränkungen und spezifischen Anwendungen hervorheben.
Kalomel-Referenzelektrode: Aufbau und Prinzipien
Die Kalomel-Referenzelektrode ist eine weit verbreitete Referenzelektrode in der Elektrochemie. Sie ist relativ einfach zu konstruieren und zu warten und liefert ein stabiles und reproduzierbares Potenzial.
Bestandteile einer Kalomel-Referenzelektrode
Die Hauptbestandteile einer Kalomel-Referenzelektrode sind:
- Quecksilber- und Quecksilberchloridmoleküle
- Gesättigte Kaliumchlorid (KCl)-Lösung
- Platin-Draht
Die Quecksilber- und Quecksilberchloridmoleküle bilden die Halbzelle der Elektrode. Die gesättigte KCl-Lösung sorgt für eine stabile ionische Umgebung der Elektrode, und der Platindraht ermöglicht den elektrischen Kontakt mit dem externen Stromkreis.
Vorteile von Kalomel-Elektroden
Die Verwendung von Kalomel-Bezugselektroden hat mehrere Vorteile, darunter:
- Einfacher Aufbau und Wartung: Kalomel-Bezugselektroden sind relativ einfach herzustellen und zu warten. Sie erfordern keine speziellen Reagenzien oder Geräte.
- Stabilität und Reproduzierbarkeit: Calomel-Bezugselektroden liefern ein stabiles und reproduzierbares Potenzial. Sie werden durch Temperatur- und Druckschwankungen nicht beeinträchtigt.
- Breites Spektrum an Anwendungen: Calomel-Bezugselektroden können in einer Vielzahl von Anwendungen eingesetzt werden, darunter Elektrochemie, Korrosionsprüfung und Umweltüberwachung.
Elektrochemische Reaktion und Potenzial der Calomel-Elektrode
Die elektrochemische Reaktion, die an der Kalomel-Referenzelektrode abläuft, ist folgende: Hg2Cl2(s) + 2e- → 2Hg(l) + 2Cl-(aq)
Das Standardpotential dieser Reaktion beträgt 0,241 V bei 25 °C. Das bedeutet, dass die Kalomel-Referenzelektrode ein Potenzial von 0,241 V in Bezug auf die Standard-Wasserstoffelektrode (SHE) hat.
Anwendungen von Kalomel-Referenzelektroden
Calomel-Referenzelektroden werden in einer Vielzahl von Anwendungen eingesetzt, darunter:
- Elektrochemie: Calomel-Referenzelektroden werden als Referenzelektroden in elektrochemischen Zellen verwendet. Sie liefern ein stabiles und reproduzierbares Potenzial, das zur Messung des Potenzials anderer Elektroden verwendet werden kann.
- Korrosionsprüfung: Kalomel-Bezugselektroden werden bei Korrosionsprüfungen verwendet, um das Korrosionspotenzial von Metallen zu messen. Diese Informationen können zur Bewertung der Korrosivität verschiedener Umgebungen und zur Entwicklung von Korrosionsschutzstrategien verwendet werden.
- Umweltüberwachung: Calomel-Referenzelektroden werden bei der Umweltüberwachung zur Messung des pH-Werts von Wasser und Boden eingesetzt. Diese Informationen können zur Bewertung des Zustands aquatischer Ökosysteme und zur Verfolgung von Veränderungen der Wasserqualität im Laufe der Zeit verwendet werden.
Silberchlorid-Referenzelektrode: Eigenschaften und Anwendungen
Zusammensetzung und Struktur
Die Silberchlorid-Referenzelektrode ist eine weit verbreitete Referenzelektrode, da sie im Vergleich zu anderen Optionen wie der Kalomelelektrode kostengünstig und ungiftig ist. Sie besteht aus einem massiven Silberdraht, der mit gefälltem Silberchlorid (AgCl) beschichtet ist. Die Elektrode befindet sich in einem Rohr, das eine Lösung aus Kaliumchlorid (KCl) und Silberchlorid (AgCl) enthält.
Elektrolyt-Fülllösung und Flüssigkeitsübergang
Die Referenzelektrode enthält eine Elektrolyt-Fülllösung, in der Regel gesättigtes KCl mit AgCl, die das innere Silber-Silberchlorid-Element umgibt. Die Fülllösung befindet sich in einer Salzbrücke aus Glas oder Kunststoff, die an der Flüssigkeitsübergangsstelle endet. Für die ordnungsgemäße Funktion der Elektrode ist es von entscheidender Bedeutung, dass das innere Element feucht und in die Fülllösung eingetaucht bleibt.
Anwendungen
Silberchlorid-Bezugselektroden werden aufgrund ihres stabilen und zuverlässigen Potenzials häufig in der Elektrochemie, Biologie und Umweltüberwachung eingesetzt.
Elektrochemie: Die Ag/AgCl-Referenzelektrode wird als Bezugspunkt für Potenzialmessungen in elektrochemischen Zellen verwendet. Sie liefert ein stabiles und konsistentes Potenzial, mit dem das Potenzial anderer Elektroden verglichen werden kann.
Biologie: Referenzelektroden sind in elektrophysiologischen Studien unerlässlich, um elektrische Signale in lebenden Organismen zu messen, wie z. B. die Aktionspotentiale von Neuronen. Die Ag/AgCl-Elektrode wird aufgrund ihrer Ungiftigkeit und Biokompatibilität häufig verwendet.

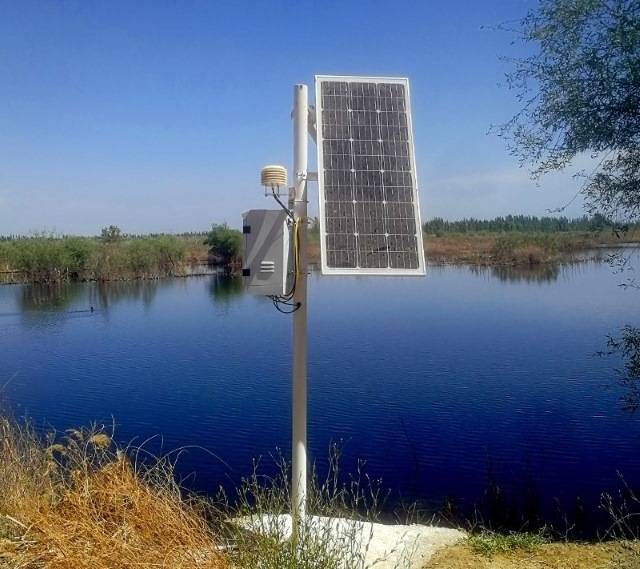

Umweltüberwachung: Referenzelektroden werden bei der Umweltüberwachung zur Messung des Redoxpotentials natürlicher Gewässer eingesetzt. Die Ag/AgCl-Elektrode ist aufgrund ihrer Stabilität und Kontaminationsbeständigkeit für diesen Zweck geeignet.
Vorteile und Beschränkungen
Vorteile:
- Stabiles und zuverlässiges Potenzial
- Ungiftig im Vergleich zu anderen Referenzelektroden
- Kostengünstig und leicht verfügbar
- Kann in einem breiten Spektrum von Anwendungen eingesetzt werden
Beschränkungen:
- Temperaturabhängigkeit des Potenzials
- Anfällig für Verunreinigungen, wenn der Flüssigkeitsübergang nicht ordnungsgemäß gewartet wird
- Nicht geeignet für den Einsatz in stark sauren oder alkalischen Lösungen
Quecksilbersulfat-Referenzelektrode: Merkmale und Verwendungszwecke
Quecksilbersulfat-Referenzelektroden sind ein Typ von Referenzelektroden, die eine Quecksilber/Quecksilbersulfat-Halbzelle als Referenzelement verwenden. Sie zeichnen sich durch ihre hohe Stabilität, ihre geringe Temperaturabhängigkeit und ihr breites Anwendungsspektrum aus.
Aufbau und Komponenten
Quecksilbersulfat-Referenzelektroden bestehen aus den folgenden Komponenten:
- Quecksilber/Quecksilbersulfat-Halbzelle: Sie ist das Herzstück der Elektrode und besteht aus einer Quecksilberelektrode in Kontakt mit einer gesättigten Quecksilbersulfatlösung.
- Elektrolyt: Der Elektrolyt ist normalerweise eine gesättigte Lösung von Kaliumsulfat (K2SO4).
- Referenzelektrodenkörper: Der Elektrodenkörper besteht in der Regel aus Glas oder Epoxid und enthält die Halbzelle und den Elektrolyten.
Elektrochemische Reaktion und Potenzial
Die elektrochemische Reaktion, die an der Quecksilber/Quecksilbersulfat-Halbzelle stattfindet, ist Hg2SO4(s) + 2e- ⇌ 2Hg(l) + SO42-(s)
Diese Reaktion führt zu einem stabilen Potenzial von 0,64 V in Bezug auf die Standard-Wasserstoffelektrode (SHE) bei 25°C.
Anwendungen
Quecksilbersulfat-Referenzelektroden werden sowohl in der Industrie als auch in Laboratorien häufig verwendet. Einige häufige Anwendungen sind:
- Industriell:
- pH-Messung in industriellen Prozessen
- Galvanik:
- Korrosionsüberwachung
- Laboratorium:
- pH-Messung in der Forschung und analytischen Chemie
- Elektrochemie
- Elektrogravimetrie
Vorteile von Quecksilbersulfat-Referenzelektroden
Quecksilbersulfat-Bezugselektroden bieten mehrere Vorteile gegenüber anderen Arten von Bezugselektroden:
- Hohe Stabilität: Sie weisen ein sehr stabiles Potenzial über die Zeit auf, auch unter wechselnden Bedingungen.
- Geringe Temperaturabhängigkeit: Ihr Potenzial ist relativ unempfindlich gegenüber Temperaturänderungen.
- Breites Spektrum an Anwendungen: Sie können in einer Vielzahl von Industrie- und Laboranwendungen eingesetzt werden.
- Geringe Kosten: Im Vergleich zu anderen Arten von Referenzelektroden sind sie relativ preiswert.
Nachteile von Quecksilbersulfat-Referenzelektroden
Trotz ihrer Vorteile haben Quecksilbersulfat-Bezugselektroden auch einige Nachteile:
- Toxizität: Quecksilber ist eine giftige Substanz, und bei der Handhabung und Entsorgung dieser Elektroden müssen Vorsichtsmaßnahmen getroffen werden.
- Begrenzter Temperaturbereich: Sie haben einen begrenzten Temperaturbereich, in der Regel von -10°C bis 100°C.
- Nicht geeignet für nichtwässrige Lösungsmittel: Sie können nicht in nicht-wässrigen Lösungsmitteln verwendet werden.
Vergleich von Calomel-, Silberchlorid- und Quecksilbersulfat-Referenzelektroden
Gemeinsamkeiten und Unterschiede im Aufbau und in den Grundsätzen
Referenzelektroden stellen ein stabiles und definiertes Potenzial für elektrochemische Messungen her. In der Regel handelt es sich um Einstabmessketten, bei denen sowohl eine Referenz- als auch eine Arbeitselektrode in einer einzigen Sonde integriert sind. Es sind jedoch auch separate Referenzelektroden für spezielle Anwendungen erhältlich.
Kalomel-, Silberchlorid- und Quecksilbersulfat-Elektroden sind drei häufig verwendete Bezugselektroden. Jede von ihnen hat einen anderen Aufbau und ein anderes Funktionsprinzip:
-
Kalomel-Elektrode (Hg/HgCl2): Sie besteht aus einer festen Paste aus Hg2Cl2 und flüssigem Quecksilber, die in eine gesättigte KCl-Lösung getaucht ist. Die gesättigte Lösung fixiert die Aktivität der Chloridionen und ermöglicht so ein stabiles Potenzial.
-
Silberchlorid-Elektrode (Ag/AgCl): Verwendet einen Silberdraht oder eine Patrone, die mit Silberchlorid (AgCl) beschichtet ist. Die Elektrode wird in eine KCl-Lösung getaucht, wodurch sich aufgrund der geringen Löslichkeit von AgCl ein stabiles Potenzial ergibt.
-
Quecksilbersulfat-Elektrode (Hg/HgSO4): Besteht aus einer Quecksilberelektrode, die in eine gesättigte Kaliumsulfatlösung (K2SO4) eingetaucht ist. Die Sulfat-Ionen in der Lösung bilden einen schwerlöslichen Hg2SO4-Niederschlag, was zu einem stabilen Potenzial führt.
Vorteile und Nachteile
Jeder Referenzelektrodentyp bietet einzigartige Vor- und Nachteile:
Kalomel-Elektrode:
- Vorteile: Stabiles Potenzial, niedriger Temperaturkoeffizient, relativ einfach zu warten
- Nachteile: Enthält Quecksilber, das umwelttechnische Bedenken aufwirft
Silberchlorid-Elektrode:
- Vorteile: Weit verbreitet und vielseitig, niedrige Kosten, kein Quecksilber
- Nachteile: Kann durch Sulfid-Ionen beeinträchtigt werden, kann bei einigen Anwendungen eine Drift aufweisen
Quecksilbersulfat-Elektrode:
- Vorteile: Stabiles Potenzial, hohe Genauigkeit, niedriger Temperaturkoeffizient
- Nachteile: Enthält Quecksilber, begrenzter Temperaturbereich
Auswahlkriterien für spezifische Anwendungen
Die Wahl der Referenzelektrode hängt von mehreren Faktoren ab, darunter
- Probenkompatibilität: Die Elektrode sollte nicht chemisch mit der zu messenden Probe reagieren.
- Stabilität: Die Elektrode sollte während der gesamten Messung ein konstantes Potential aufweisen.
- Ansprechzeit: Die Elektrode sollte schnell auf Potenzialänderungen reagieren.
- Temperatur: Die Elektrode sollte innerhalb des Temperaturbereichs der Anwendung arbeiten.
- Chemische Zusammensetzung: Die Elektrodenmaterialien sollten mit der Probe kompatibel sein.
Doppelspaltelektroden
Doppelübergangselektroden verfügen über eine untere Elektrolytkammer, die einen anderen Elektrolyten als die obere Referenzkammer enthält. Dieser maßgeschneiderte untere Elektrolyt kann die Kompatibilität mit der Probe verbessern, ein Blockieren der Sperrschicht verhindern und zuverlässige Messwerte gewährleisten.
Anwendungen von Referenzelektroden bei elektrochemischen Messungen
Referenzelektroden spielen bei elektrochemischen Messungen eine entscheidende Rolle, da sie ein stabiles und definiertes Potenzial liefern, gegen das das Potenzial der Arbeitselektrode gemessen wird. Ihre Anwendungen erstrecken sich auf verschiedene Bereiche, darunter:
Potentiometrische Titrationen:
Referenzelektroden dienen als Bezugspunkt für die Bestimmung des Äquivalenzpunkts bei potentiometrischen Titrationen. Durch die Überwachung der Potenzialdifferenz zwischen der Arbeitselektrode und der Referenzelektrode kann die Konzentration des Analyten genau bestimmt werden.
pH-Messungen und ionenselektive Elektroden:
Referenzelektroden sind für die Messung von pH-Werten und Ionenkonzentrationen mit pH- und ionenselektiven Elektroden unerlässlich. Diese Elektroden basieren auf der Potenzialdifferenz zwischen der Referenzelektrode und der ionenselektiven Elektrode, um die Konzentration des spezifischen Ions in der Probe zu bestimmen.

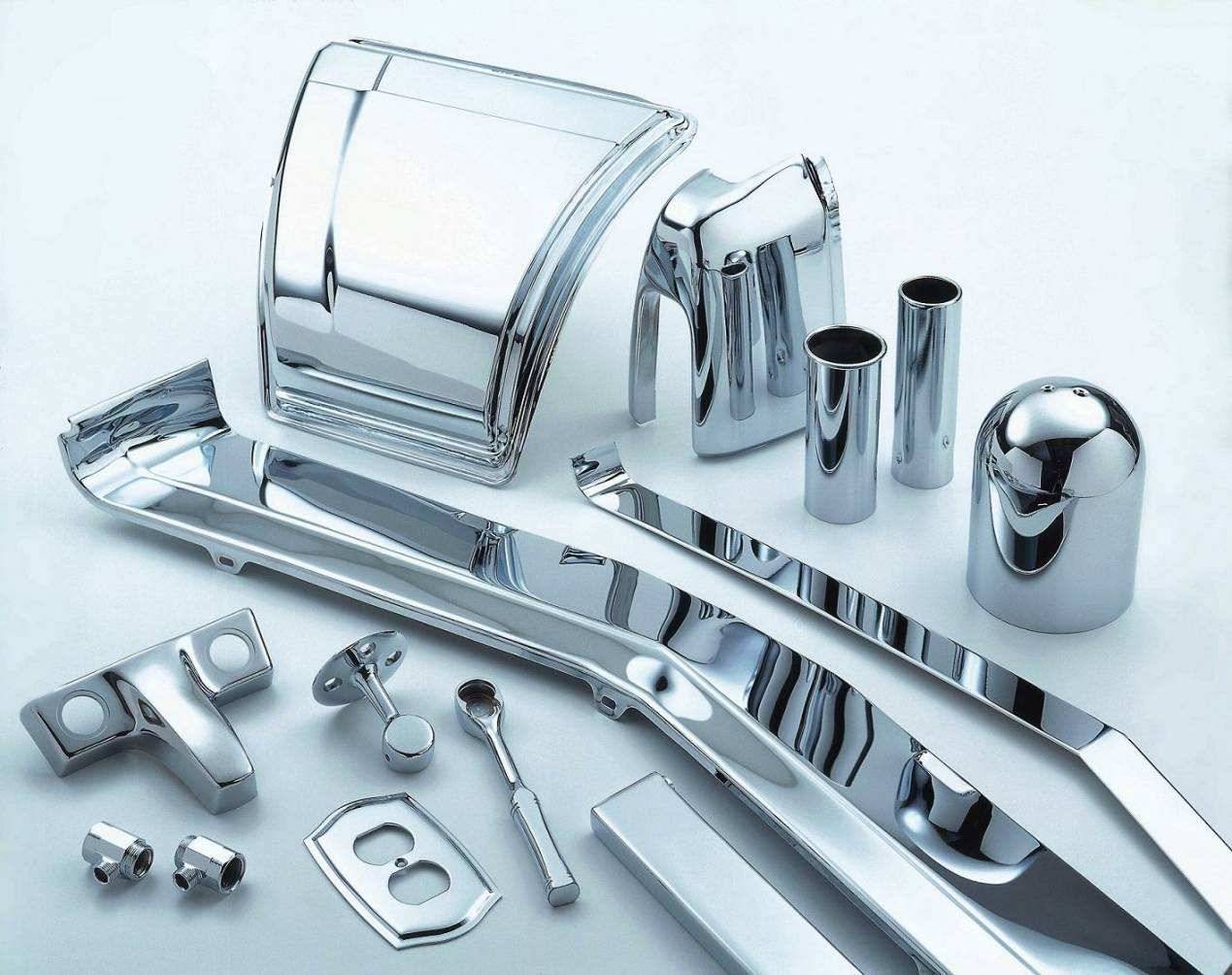

Korrosionsstudien und Galvanisierung:
Referenzelektroden werden in Korrosionsstudien verwendet, um das Potenzial von Metalloberflächen zu überwachen und ihre Korrosionsanfälligkeit zu bewerten. In der Galvanotechnik steuern Referenzelektroden das Potenzial der Arbeitselektrode und gewährleisten die gewünschte Dicke und Qualität der abgeschiedenen Metallschicht.
Auswahl einer Bezugselektrode:
Bei der Auswahl der geeigneten Referenzelektrode für eine bestimmte Anwendung müssen mehrere Faktoren berücksichtigt werden, darunter:
- Kompatibilität mit der Probe: Der Elektrolyt der Referenzelektrode sollte keine chemischen Wechselwirkungen mit der Probe eingehen.
- Stabilität: Die Referenzelektrode sollte während der gesamten Messung ein konstantes Potenzial aufweisen.
- Reaktionszeit: Die Elektrode sollte schnell auf Potenzialänderungen reagieren, um eine effiziente Analyse zu gewährleisten.
- Temperaturbereich: Der Temperaturbereich der Referenzelektrode sollte den Betriebsbedingungen der Anwendung entsprechen.
- Chemische Zusammensetzung: Das Material der Referenzelektrode sollte gegen die in der Probe vorhandenen Chemikalien beständig sein.
Verfügbare Referenzelektroden:
Zu den üblicherweise verwendeten Referenzelektroden gehören:
- Silber/Silberchlorid (Ag/AgCl)
- Gesättigtes Kalomel (SCE)
- Quecksilber/Quecksilber (Quecksilber)-Oxid (Hg/Hg2O)
- Quecksilber/Quecksilbersulfat (Hg/HgSO4)
- Kupfer/Kupfersulfat (Cu/CuSO4)
Die Wahl der Referenzelektrode hängt von den spezifischen Anforderungen der Anwendung ab, wie z. B. dem Temperaturbereich, der Probenchemie und der gewünschten Genauigkeit.
Wartung und Fehlersuche bei Referenzelektroden
Häufig auftretende Probleme mit Referenzelektroden und ihre Lösungen
- Abdriftende oder instabile Messwerte: Dies kann durch eine Reihe von Faktoren verursacht werden, darunter:
- Leckage der Fülllösung
- Austrocknen der Flüssigkeitsübergangsstelle
- Verunreinigung der Fülllösung
- Temperaturschwankungen in der LösungLangsame Reaktionszeiten:
- Dies kann verursacht werden durch:
- einen verstopften Flüssigkeitsübergang
- ein beschädigtes BezugselementEine niedrige Elektrolytkonzentration in der Fülllösung
- Hoher Widerstand:
- Dies kann verursacht werden durch:
Eine verschmutzte oder korrodierte Flüssigkeitsübergangsstelle
- ein beschädigtes Bezugselement
- Eine niedrige Konzentration des Elektrolyten in der Fülllösung
- Richtige Lagerung und Handhabung von Referenzelektroden
- Lagern Sie Bezugselektroden an einem kühlen, trockenen Ort.
- Halten Sie die Flüssigkeitsübergangsstelle stets feucht.
Setzen Sie Referenzelektroden keinen extremen Temperaturen aus.
- Bezugselektroden nicht fallen lassen oder anderweitig beschädigen.
- Reinigen Sie die Bezugselektroden regelmäßig mit einer milden Reinigungslösung.
- Kalibrierungs- und Überprüfungsverfahren zur Gewährleistung der Genauigkeit
Kalibrieren Sie die Referenzelektroden regelmäßig mit einer bekannten Referenzlösung.
- Überprüfen Sie die Genauigkeit der Referenzelektroden, indem Sie ihre Messwerte mit denen einer bekannten Referenzelektrode vergleichen.
- Wenn eine Referenzelektrode nicht kalibriert oder überprüft wird, liefert sie möglicherweise keine genauen Messwerte.
- Auswirkungen eines Wechsels der Referenzfülllösung
- Durch einen Wechsel der Referenzfülllösung kann sich das Potenzial an der Schnittstelle zwischen Fülllösung und internem Referenzelement ändern.
Dieses neue Potenzial kann weniger stabil sein und/oder empfindlicher auf Temperaturänderungen reagieren als das der vorherigen Fülllösung.
Es ist wichtig, eine Referenzelektrode über Nacht mit der neuen Referenzfülllösung gefüllt stehen zu lassen, bevor sie verwendet wird.
