Was ist der Unterschied zwischen einer Kugelmühle und einem Attritor? Wählen Sie die richtige Mühle für Ihre Partikelgrößenziele

Der grundlegende Unterschied zwischen einer Kugelmühle und einem Atritor liegt in der Art und Weise, wie sie Energie auf das Mahlgut übertragen. Eine Kugelmühle verlässt sich auf die Schwerkraft und lässt das Mahlgut in einer großen rotierenden Trommel aufprallen, um Aufprall- und Abriebkräfte zu erzeugen. Im Gegensatz dazu verwendet ein Atritor eine sich schnell drehende Innenwelle, um das Mahlgut in einem stationären Behälter aktiv zu rühren, wodurch weitaus intensivere und effizientere Scherkräfte entstehen.

Obwohl beide Maschinen Mahlgut verwenden, um die Partikelgröße zu reduzieren, macht das aktiv gerührte Mahlgutdesign des Atitors ihn erheblich schneller und effizienter, insbesondere bei der Herstellung sehr feiner oder nanoskaliger Partikel. Diese überlegene Leistung bringt jedoch andere betriebliche Kompromisse mit sich als die einfachere, robustere Kugelmühle.

Die Mechanik des Mahlens: Zwei verschiedene Philosophien

Um die richtige Ausrüstung auszuwählen, müssen Sie zunächst die grundlegende Mechanik jedes Systems verstehen. Sie erreichen dasselbe Ziel – die Zerkleinerung oder Partikelgrößenreduzierung – durch deutlich unterschiedliche Aktionen.

Wie eine Kugelmühle funktioniert

Eine Kugelmühle ist eine zylindrische Trommel, die sich um eine horizontale Achse dreht. Sie wird teilweise mit dem zu mahlenden Material, einer Flüssigkeit (bei Nassmahlung) und dem Mahlgut – typischerweise Keramik- oder Metallkugeln – gefüllt.

Während sich die Trommel dreht, wird das Mahlgut an der Seite der Wand hochgehoben und fällt dann wieder herunter. Das Mahlen erfolgt durch zwei Hauptmechanismen: Aufprall, wenn die Kugeln fallen, und Abrieb, wenn sie kaskadieren und aneinander vorbeigleiten. Der Prozess ist schwerkraftabhängig und relativ langsam.

Wie ein Atritor funktioniert

Ein Atritor, oft generisch als Rührwerkskugelmühle bezeichnet, besteht aus einem stationären, ummantelten Behälter. Im Inneren dreht sich eine zentrale Welle mit befestigten Armen mit hoher Geschwindigkeit.

Der Behälter wird mit der Materialsuspension und viel kleinerem Mahlgut gefüllt. Die rotierenden Arme bewegen dieses Mahlgut intensiv und erzeugen einen starken Wirbel und eine intensive Scherkraft. Das Mahlen ist nicht von der Schwerkraft abhängig, sondern von der direkten, energiereichen Zufuhr des Motors, was zu häufigeren und kraftvolleren Partikel-Medien-Kollisionen führt.

Wesentliche Leistungsunterschiede

Die mechanischen Unterschiede zwischen diesen beiden Mühlen führen zu erheblichen Leistungsunterschieden, die sich direkt auf die Prozesszeit, die Endproduktqualität und die Betriebskosten auswirken.

Mahlgeschwindigkeit und Effizienz

Atritoren sind dramatisch schneller als Kugelmühlen, oft um den Faktor 10 bis 20 oder sogar mehr.

Da die Energie direkt in das Mahlgutfeld übertragen wird, anstatt zum Drehen einer schweren Trommel verwendet zu werden, ist der Prozess weitaus effizienter. Dies führt zu deutlich kürzeren Mahlzyklen, um eine Zielpartikelgröße zu erreichen.

Endgültige Partikelgröße

Während Kugelmühlen effektiv Materialien bis in den Mikronbereich mahlen können, glänzen Atritoren bei der Herstellung von submikronen und nanoskaligen Partikeln.

Die hochintensive Scherkraft in einem Atritor ist außergewöhnlich wirksam beim Aufbrechen von Agglomeraten und der Reduzierung von Partikeln auf Nanometer-Dimensionen, eine Leistung, die mit einer herkömmlichen Kugelmühle oft unpraktisch oder unmöglich ist.

Energieverbrauch

Für die gleiche Menge an verarbeitetem Material bis zur gleichen Feinheit ist ein Atritor energieeffizienter.

Die Energie des Motors wird direkt auf die Bewegung des Mahlguts angewendet, wobei weniger Energie für die Bewegung der Masse der Mühle selbst verschwendet wird. Dies führt zu geringeren Energiekosten pro Charge, ein entscheidender Faktor in Produktionsumgebungen.

Die Kompromisse verstehen

Die Wahl eines Atitors ist keine automatische Aufwertung. Seine Hochleistungsnatur bringt spezifische Überlegungen mit sich, die eine Kugelmühle für bestimmte Anwendungen möglicherweise zur besseren Wahl machen.

Wärmeerzeugung und -kontrolle

Der hohe Energieeintrag eines Atitors erzeugt erhebliche Wärme. Dies erfordert einen ummantelten Behälter, der an ein Kühlsystem angeschlossen ist, um eine stabile Prozesstemperatur aufrechtzuerhalten, was für wärmeempfindliche Materialien von entscheidender Bedeutung ist. Kugelmühlen erzeugen ebenfalls Wärme, jedoch in einem viel geringeren und besser handhabbaren Tempo.

Chargengröße und Skalierbarkeit

Kugelmühlen sind die unangefochtenen Spitzenreiter für sehr großtechnisches industrielles Mahlen und können viele Tonnen Material in einer einzigen Charge verarbeiten.

Atritoren werden typischerweise für Forschung im Labormaßstab, Pilotprojekte und Klein- bis Mittelserienproduktionen eingesetzt. Obwohl es große Atritoren für kontinuierliche Prozesse gibt, haben traditionelle Kugelmühlen oft den Vorteil bei der Massengutverarbeitung.

Verschleiß und Kontamination des Mahlguts

Die intensive Hochscherumgebung in einem Atritor kann im Vergleich zu einer Kugelmühle zu etwas höheren Verschleißraten des Mahlguts und der Rührerarme führen. Dies kann bei ultrareinen Anwendungen ein Problem darstellen, bei denen die Minimierung von Kontaminationen durch die Mahlanlage von größter Bedeutung ist.

Betriebliche Einfachheit

Eine Kugelmühle ist eine mechanisch einfache und extrem robuste Maschine mit wenigen beweglichen Teilen außer dem Hauptantrieb. Sie ist nachsichtig und erfordert minimale Beaufsichtigung. Ein Atritor ist komplexer, mit Hochgeschwindigkeitswellen, Dichtungen und Temperatursteuerungen, die einen sorgfältigeren Betrieb und eine sorgfältigere Wartung erfordern.

Die richtige Wahl für Ihr Ziel treffen

Ihre Entscheidung muss von Ihrem Endziel bestimmt werden, wobei die Notwendigkeit der Leistung mit den betrieblichen Realitäten abgewogen werden muss.

• Wenn Ihr Hauptaugenmerk auf großtechnischem, kosteneffizientem Mahlen im Mikronbereich liegt: Die Kugelmühle ist die robuste, bewährte und skalierbare Wahl für die Massenverarbeitung.
• Wenn Ihr Hauptaugenmerk auf schneller Entwicklung oder der Herstellung von nanoskaligen Partikeln liegt: Der Atritor ist der klare Gewinner aufgrund seiner Geschwindigkeit, Effizienz und Fähigkeit, submikrone Feinheit zu erreichen.
• Wenn Ihr Hauptaugenmerk auf der Verarbeitung von stark abrasiven Materialien liegt: Die einfache, hochbelastbare Konstruktion einer Kugelmühle bietet oft eine längere Lebensdauer und geringere Wartungskosten.
• Wenn Ihr Hauptaugenmerk auf dem Mahlen von hitzeempfindlichen Materialien liegt: Der Atritor bietet eine überlegene Temperaturkontrolle über seinen Kühlmantel, aber die Kugelmühle erzeugt insgesamt weniger Wärme.

Letztendlich ermöglicht Ihnen das Verständnis dieser Kernunterschiede in Mechanik und Leistung, das Werkzeug auszuwählen, das Ihren spezifischen Materialverarbeitungszielen am besten entspricht.

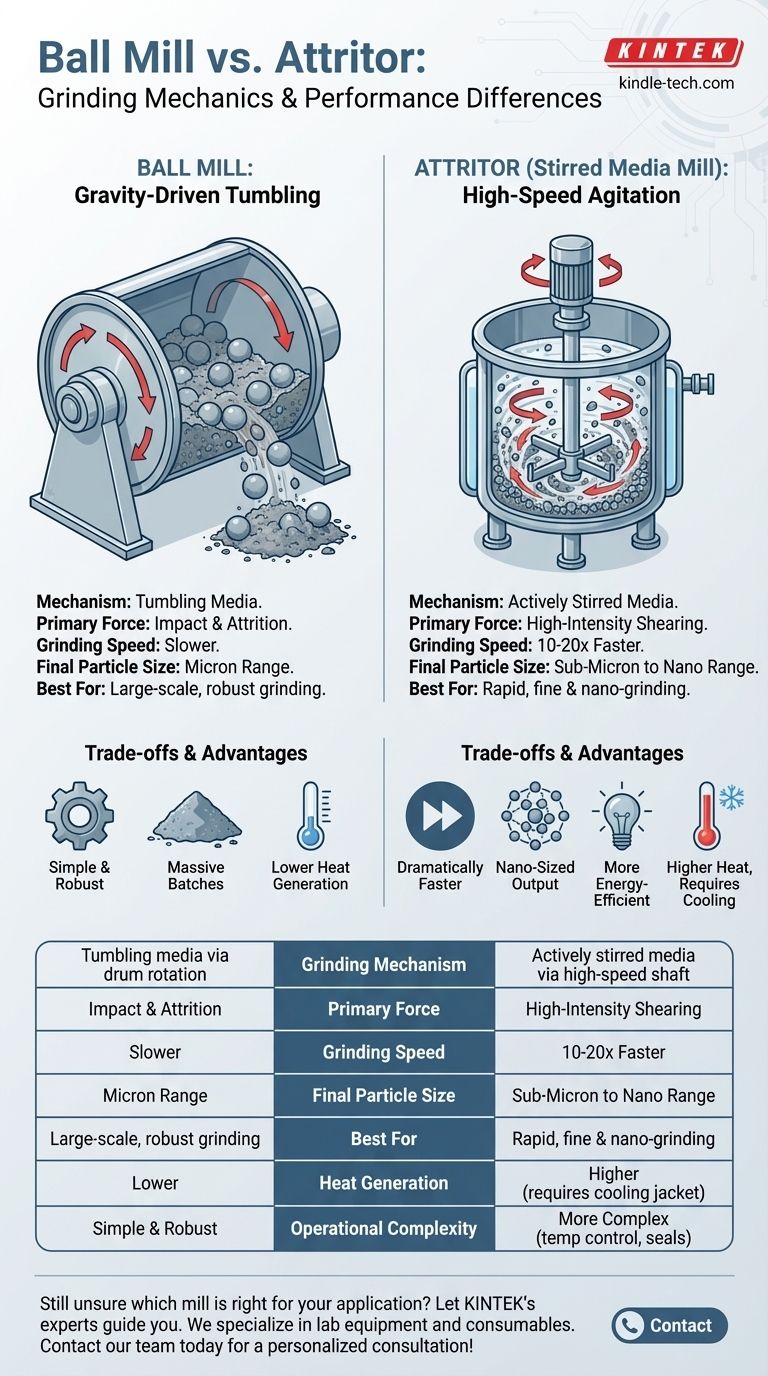

Zusammenfassungstabelle:

Merkmal	Kugelmühle	Attritor (Rührwerkskugelmühle)
Mahlmechanismus	Tumbling-Mahlgut durch Trommeldrehung	Aktiv gerührtes Mahlgut durch Hochgeschwindigkeitswelle
Hauptkraft	Aufprall & Abrieb	Hochintensive Scherung
Mahlgeschwindigkeit	Langsamer	10-20x schneller
Endgültige Partikelgröße	Mikronbereich	Submikron- bis Nanobereich
Am besten geeignet für	Großtechnisches, robustes Mahlen	Schnelles, feines & Nano-Mahlen
Wärmeerzeugung	Geringer	Höher (erfordert Kühlmantel)
Betriebskomplexität	Einfach & Robust	Komplexer (Temperaturregelung, Dichtungen)
