Was ist der Betriebsdruck einer Filterpresse? Beherrschen Sie die Druckkurve für optimale Entwässerung

Beim Betrieb von Filterpressen ist der richtige Druck keine einzelne Zahl, sondern ein sorgfältig gesteuerter Zyklus. Während die typischen Betriebsdrucke von 100 psi (7 bar) bis zu einem Maximum von 225 psi (16 bar) reichen, hängt der optimale Druck vollständig von der zu verarbeitenden Suspension, der Auslegung der Anlage und der gewünschten Endtrockenheit des Filterkuchens ab.

Das Kernprinzip besteht nicht einfach darin, den maximalen Druck zu erreichen, sondern die Druckkurve während des gesamten Filtrationszyklus zu kontrollieren. Ein zu schnelles oder falsches Anlegen von Druck kann das Filtermedium verstopfen und den Entwässerungsprozess stoppen, unabhängig von der ausgeübten Kraft.

Die Rolle des Drucks im Filtrationszyklus

Eine effektive Filtration ist ein mehrstufiger Prozess, bei dem der Druck in jeder Phase eine andere Rolle spielt. Das Verständnis dieses Zyklus ist entscheidend, um effizient einen trockenen, festen Kuchen zu erhalten.

Phase 1: Füllen der Presse (Niedriger Druck)

Der Zyklus beginnt mit der Verwendung einer Speisepumpe, oft einer Membranpumpe, um die leeren Kammern der Filterpresse mit der Suspension zu füllen. Diese Anfangsphase erfolgt bei relativ niedrigem Druck.

Das Ziel ist es, das Volumen vollständig zu füllen und eine anfängliche, gleichmäßige Schicht von Feststoffen über den Filtertüchern zu bilden, ohne feine Partikel tief in das Gewebe einzubetten.

Phase 2: Aufbau des Filterkuchens (Steigender Druck)

Während sich die Kammern füllen, lagern sich Feststoffe auf den Filtertüchern ab und bilden einen „Filterkuchen“. Dieser Kuchen selbst wird zum primären Filtermittel, das nachfolgende Partikel zurückhält.

In dieser Phase steigt der Druck der Speisepumpe allmählich an, da es schwieriger wird, Flüssigkeit durch die sich ansammelnden Feststoffe zu drücken.

Phase 3: Entwässerung (Spitzendruck)

Sobald die Kammern mit Feststoffen gefüllt sind, beginnt die Entwässerungsphase. Die Speisepumpe arbeitet nun daran, die verbleibende Flüssigkeit aus den Hohlräumen innerhalb des Kuchens zu verdrängen.

In dieser letzten Phase erreicht das System seinen maximal zulässigen Betriebsdruck. Dieser Spitzendruck wird für einen festgelegten Zeitraum gehalten, bis der Filtratfluss auf ein Rinnsal abfällt, was anzeigt, dass der Kuchen unter diesen Bedingungen so trocken wie möglich ist.

Wichtige Faktoren zur Bestimmung des Betriebsdrucks

Der ideale Betriebsdruck ist eine berechnete Variable, keine feste Einstellung. Er wird durch das Zusammenspiel von Material, Medium und Maschine selbst bestimmt.

Eigenschaften der Suspension

Die Beschaffenheit der Feststoffe in Ihrer Suspension ist der wichtigste Faktor. Hochgradig kompressible oder feinkörnige Suspensionen erfordern oft höhere Drücke, um die maximale Wassermenge herauszupressen. Grobe, nicht kompressible Feststoffe entwässern sich leicht bei niedrigeren Drücken.

Filtertuchspezifikationen

Das Filtertuch ist das Herzstück des Systems. Sein Material und seine Webart müssen so ausgelegt sein, dass sie dem angestrebten Betriebsdruck standhalten, ohne sich zu dehnen, zu reißen oder „zu verblinden“ – wobei Partikel irreversibel in den Poren des Gewebes stecken bleiben.

Gewünschte Kuchen­trockenheit

Es besteht ein direkter Zusammenhang zwischen Druck und dem endgültigen Feuchtigkeitsgehalt des Kuchens. Wenn das Ziel darin besteht, den trockenstmöglichen Kuchen zu produzieren, um die Entsorgungskosten zu senken, ist im Allgemeinen ein höherer Betriebsdruck erforderlich.

Anlagendesign und Auslegung

Jede Filterpresse hat einen maximalen Auslegungsdruck für ihren Rahmen, ihre Platten und ihr hydraulisches Schließsystem. Die Überschreitung dieser Grenze ist gefährlich und kann zu katastrophalem Geräteausfall führen.

Verständnis der Kompromisse und Risiken

Einfach den maximal möglichen Druck anzuwenden, ist oft kontraproduktiv und kann zu erheblichen betrieblichen Problemen führen.

Das Risiko übermäßigen Drucks

Ein zu hoher oder zu schneller Druck kann eine dichte, undurchlässige Haut auf der Oberfläche des Filterkuchens bilden. Dieser Effekt, bekannt als „Verkrustung“ (Case Hardening), verhindert, dass Flüssigkeit aus dem Inneren des Kuchens entweicht, hält Feuchtigkeit zurück und stoppt den Entwässerungsprozess.

Das Problem mit unzureichendem Druck

Ein Betriebsdruck, der für die Anwendung zu niedrig ist, führt zu einem unvollständigen Entwässerungszyklus. Die Folge ist ein nasser, „breiiger“ Kuchen, der schwer zu handhaben ist, und längere Zykluszeiten, was den Gesamtdurchsatz der Anlage reduziert.

Druckabfall vs. Betriebsdruck

Betriebsdruck ist die Kraft, die von der Speisepumpe auf die Suspension ausgeübt wird. Druckabfall ist die Differenz des Drucks zwischen dem Suspensionseinlass und dem Filtrat-Auslass. Ein hoher Druckabfall kann ein nützliches Diagnosewerkzeug sein und zeigt oft an, dass der Filterkuchen vollständig gebildet ist oder dass die Tücher beginnen zu verblinden.

Den richtigen Druck für Ihre Anwendung bestimmen

Um Ihre Filterpresse zu optimieren, müssen Sie die Druckstrategie an Ihr betriebliches Ziel anpassen.

• Wenn Ihr Hauptaugenmerk auf maximaler Kuchen­trockenheit liegt: Wählen Sie eine Presse und Tücher, die für hohen Druck ausgelegt sind (z. B. 225 psi / 16 bar), und stellen Sie einen allmählichen Druckanstieg sicher, um ein Verblinden des Mediums zu vermeiden.
• Wenn Sie zerbrechliche oder feine Partikel verarbeiten: Beginnen Sie mit niedrigeren Speisedrücken und planen Sie längere Zykluszeiten ein, um einen permeablen, effektiven Filterkuchen aufzubauen, ohne Partikel in das Tuch zu pressen.
• Wenn Sie den Durchsatz und die Effizienz optimieren müssen: Der Schlüssel liegt darin, den „Sweet Spot“ zu finden, in dem ein einigermaßen trockener Kuchen in kürzestmöglicher Zeit erreicht wird; dies bedeutet oft, unterhalb der maximalen Druckauslegung der Presse zu arbeiten.

Letztendlich ergibt sich die optimale Leistung der Filterpresse aus der intelligenten Steuerung der gesamten Druckkurve und nicht nur aus der Zielvorgabe eines einzelnen Maximalwerts.

Zusammenfassungstabelle:

Phase	Druckziel	Wesentliche Maßnahme
Füllen	Niedriger Druck	Kammern gleichmäßig füllen, ohne das Tuch zu verblinden.
Kuchenaufbau	Allmähliche Steigerung	Dem Kuchen erlauben, sich als primärer Filter zu bilden.
Entwässerung	Spitzendruck (z. B. 225 psi)	Restfeuchtigkeit für einen trockenen Kuchen herauspressen.

Haben Sie Probleme mit nassen Filterkuchen oder langsamen Zykluszeiten? Die richtige Druckstrategie ist der Schlüssel zur Effizienz. KINTEK ist spezialisiert auf Laborgeräte und Verbrauchsmaterialien und bedient präzise Laborfiltrationsanforderungen. Unsere Experten helfen Ihnen, Ihren Druckzyklus für maximale Trockenheit und Durchsatz zu optimieren. Kontaktieren Sie noch heute unsere Filtrationsspezialisten, um Ihre Anwendung zu besprechen und überlegene Ergebnisse zu erzielen.

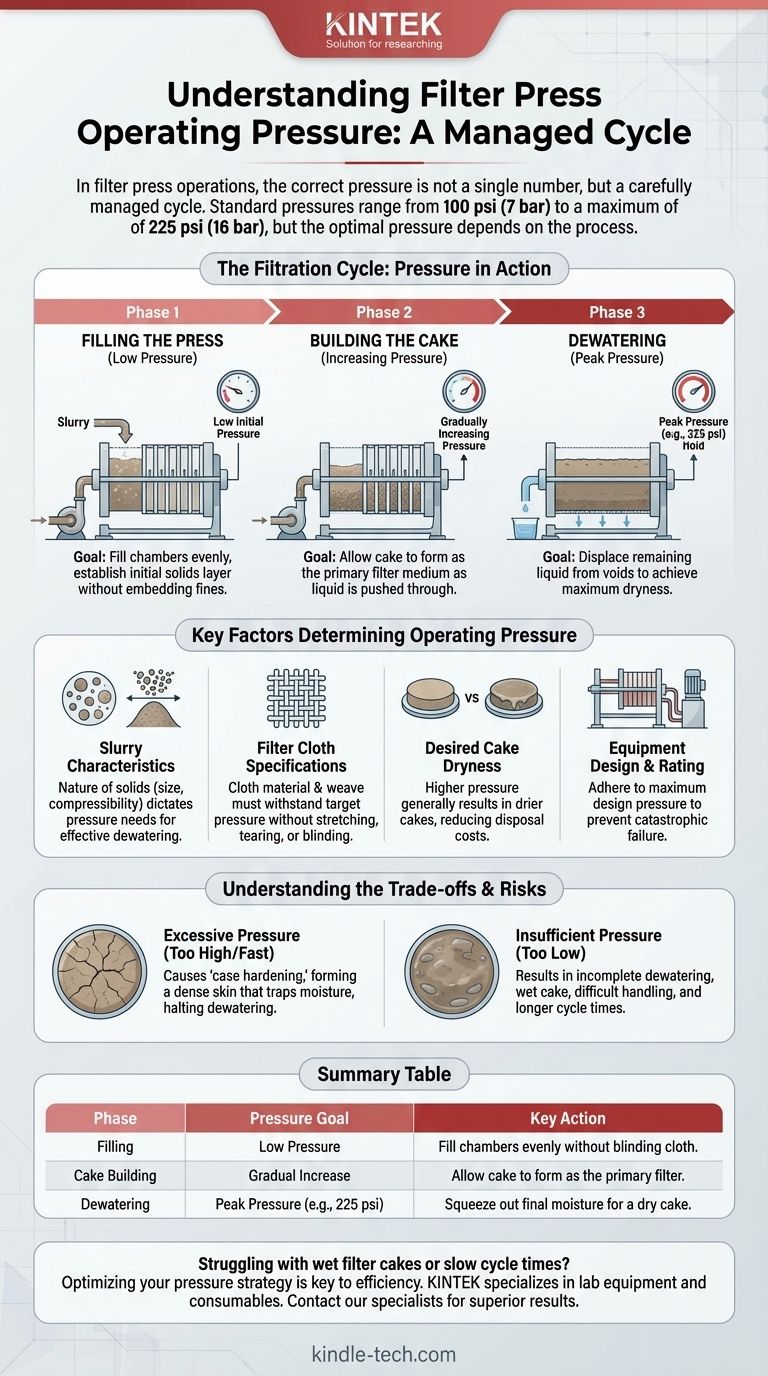

Visuelle Anleitung
