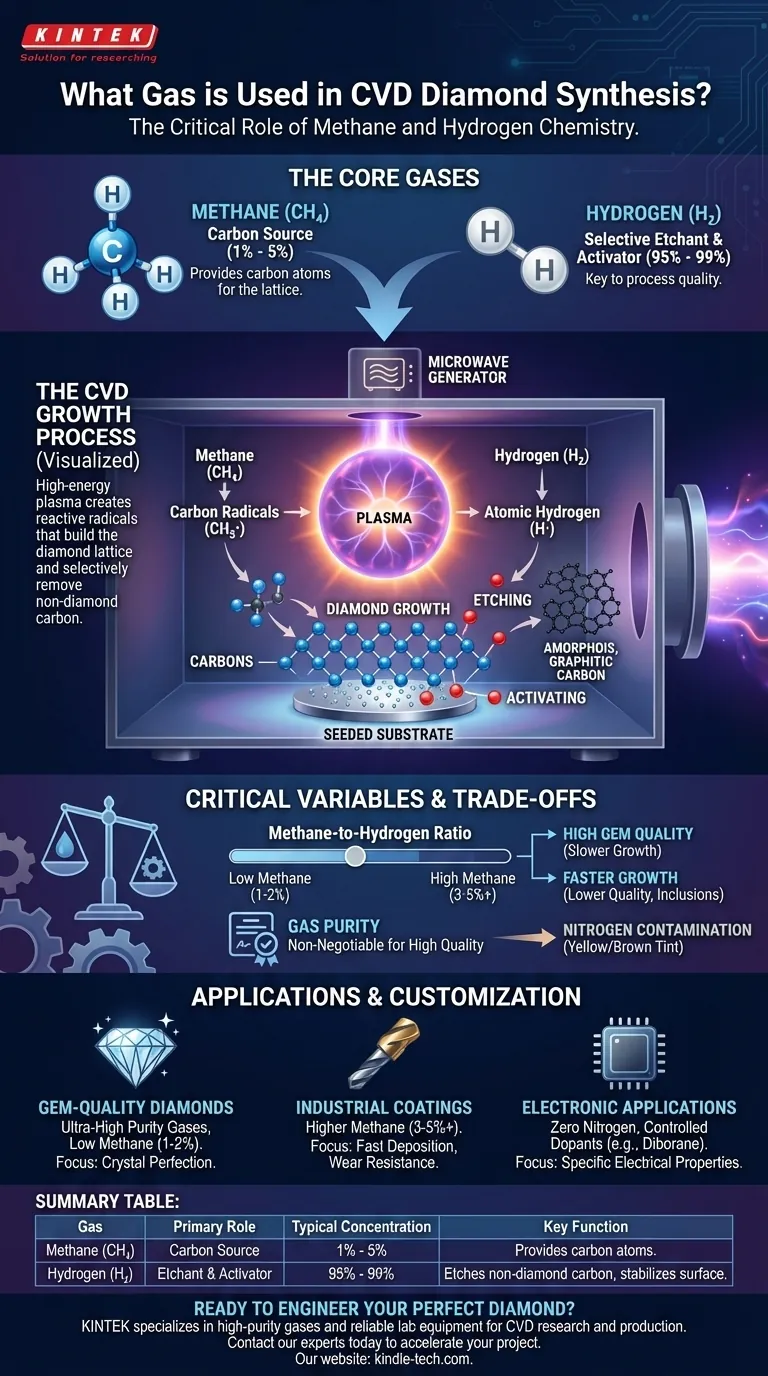

Bei der chemischen Gasphasenabscheidung (CVD) zur Diamantsynthese beruht der Prozess im Wesentlichen auf einem sorgfältig kontrollierten Gemisch aus einer kohlenstoffliefernden Gasquelle und einem Ätzgas. Die gebräuchlichste Kombination ist ein kleiner Prozentsatz an Methan (CH₄), das die Kohlenstoffatome liefert, gemischt mit einem großen Überschuss an Wasserstoff (H₂) Gas.
Die Herstellung eines synthetischen Diamanten ist kein einfacher Akt der Kohlenstoffabscheidung. Der Prozess erfordert eine präzise, energiereiche Umgebung, in der Methan die Kohlenstoffbausteine liefert, während ein überhitztes Wasserstoffplasma gleichzeitig und selektiv jeglichen Nicht-Diamant-Kohlenstoff entfernt, um sicherzustellen, dass sich nur die gewünschte Kristallstruktur bilden und wachsen kann.
Die Rollen von Methan und Wasserstoff
Die Wahl von Methan und Wasserstoff ist nicht willkürlich; jeder erfüllt eine bestimmte und entscheidende Funktion in der Reaktionskammer. Das Gleichgewicht zwischen ihnen ist der wichtigste Einzelfaktor für die Bestimmung der Qualität und Wachstumsrate des Diamanten.
Die Kohlenstoffquelle: Methan (CH₄)
Methan dient als Rohmaterial für den Diamanten. Wenn es hoher Energie (typischerweise von Mikrowellen oder heißen Filamenten) ausgesetzt wird, zerfallen die Methanmoleküle in verschiedene kohlenstoffhaltige Radikale, wie z. B. CH₃·.
Diese hochreaktiven Fragmente sind die „Bausteine“, die sich schließlich an den Diamantkeimkristall anlagern, um das Gitter Atom für Atom wachsen zu lassen. Obwohl andere Kohlenwasserstoffe verwendet werden können, wird Methan wegen seiner Einfachheit, Reinheit und Kontrollierbarkeit bevorzugt.
Das selektive Ätzmittel: Wasserstoff (H₂)
Die Rolle des Wasserstoffs ist weitaus komplexer und der wahre Schlüssel zu diesem Prozess. Im energiereichen Plasma wird molekularer Wasserstoff (H₂) in atomaren Wasserstoff (H·) gespalten, der intensiv reaktiv ist. Dieser atomare Wasserstoff erfüllt zwei wichtige Aufgaben.
Erstens ätzt er unerwünschte Formen von Kohlenstoff aggressiv ab. Während der Abscheidung können sowohl Diamant (sp³-gebunden) als auch Graphit/amorpher Kohlenstoff (sp²-gebunden) entstehen. Atomarer Wasserstoff entfernt den instabilen, graphitischen Kohlenstoff viel schneller als den stabilen Diamantkohlenstoff und reinigt so effektiv die Wachstumsoberfläche.
Zweitens aktiviert er die Wachstumsoberfläche. Atomarer Wasserstoff beendet die „hängenden Bindungen“ auf der Diamantoberfläche, stabilisiert sie und schafft spezifische aktive Stellen, an denen sich Kohlenstoffradikale aus dem Methan anlagern und die Diamantgitterstruktur erfolgreich fortsetzen können.
Die CVD-Wachstumsumgebung
Die Gase allein sind inert. Sie müssen mit einem spezifischen Substrat kombiniert und in einer kontrollierten Umgebung mit immenser Energie aktiviert werden, um das Diamantwachstum einzuleiten.
Erzeugung des Plasmas
Um die stabilen Methan- und Wasserstoffgase aufzubrechen, ist eine enorme Energiemenge erforderlich, um ein Plasma zu erzeugen. Dies wird am häufigsten durch die Verwendung von Mikrowellen erreicht, um einen Ball aus leuchtendem Plasma innerhalb der Vakuumkammer zu erzeugen.
Dieses Plasma, das Tausende von Grad Celsius erreicht, liefert die Energie, die erforderlich ist, um den atomaren Wasserstoff und die Kohlenstoffradikale zu erzeugen, die die gesamte Reaktion antreiben.
Beimpfen des Substrats
Diamant kann nicht auf jeder beliebigen Oberfläche wachsen. Der Prozess beginnt mit einem Substrat, oft einer kleinen, flachen Siliziumscheibe. Dieses Substrat wird „beimpft“, indem es mit mikroskopisch kleinem Diamantstaub poliert wird.
Diese winzigen Diamantkristalle dienen als Nukleationspunkte oder Keime, auf denen sich die Kohlenstoffatome aus der Gasphase ausrichten und beginnen, eine neue, größere Diamantschicht aufzubauen.
Verständnis der Kompromisse und Variablen
Die Steuerung der Gaschemie ist ein Präzisionsspiel. Geringfügige Abweichungen können das Ergebnis drastisch verändern und zu Diamanten schlechter Qualität oder gar keinem Wachstum führen.
Das kritische Methan-zu-Wasserstoff-Verhältnis
Die Konzentration von Methan im Wasserstoffgas ist eine Schlüsselvariable. Ein typisches Verhältnis ist sehr niedrig, oft zwischen 1 % und 5 % Methan.
Eine Erhöhung des Methananteils kann die Wachstumsrate beschleunigen, birgt jedoch das Risiko, die Fähigkeit des Wasserstoffs, Graphit zu ätzen, zu überfordern. Dies führt zu einem Diamanten geringerer Qualität mit dunklen Einschlüssen und inneren Spannungen. Für hochreine Edelsteine wird das Verhältnis sehr niedrig gehalten.
Gasreinheit und Kontamination
Die Reinheit der Ausgangsgase ist für die Herstellung hochwertiger Diamanten nicht verhandelbar. Selbst Spuren von Stickstoff in der Kammer können in das Diamantgitter eingebaut werden und ihm einen unerwünschten gelben oder braunen Farbton verleihen.
Bei Diamanten in Elektronikqualität, bei denen die elektrischen Eigenschaften von größter Bedeutung sind, steht die Kontrolle unerwünschter Elemente wie Stickstoff und die gezielte Zugabe von Dotierstoffen wie Bor im Vordergrund.
Die richtige Wahl für Ihr Ziel treffen
Das spezifische Gasgemisch und die Prozessparameter werden immer auf die gewünschten Eigenschaften des Enddiamanten abgestimmt.
- Wenn Ihr Hauptaugenmerk auf farblosen Diamanten in Edelsteinqualität liegt: Sie müssen ultrareine Gase mit einer niedrigen Methankonzentration (1–2 %) verwenden, um die Kristallperfektion und Klarheit gegenüber der Wachstumsgeschwindigkeit zu priorisieren.
- Wenn Ihr Hauptaugenmerk auf industriellen Beschichtungen zur Verschleißfestigkeit liegt: Sie können eine höhere Methankonzentration (3–5 % oder mehr) verwenden, um eine schnellere Abscheidungsrate zu erzielen, da geringfügige graphitische Einschlüsse weniger kritisch sind als die Gesamthärte und -dicke.
- Wenn Ihr Hauptaugenmerk auf fortschrittlichen elektronischen Anwendungen liegt: Sie müssen Stickstoff strikt eliminieren und möglicherweise präzise dosierte Dotierungsgase, wie Diboran (für Bor-Dotierung), einleiten, um spezifische Halbleitereigenschaften zu erzeugen.
Letztendlich ist die Beherrschung der Gaschemie die Grundlage für die Entwicklung eines synthetischen Diamanten mit den exakten Eigenschaften, die für seine beabsichtigte Anwendung erforderlich sind.
Zusammenfassungstabelle:
| Gas | Hauptrolle | Typische Konzentration | Schlüsselfunktion |
|---|---|---|---|
| Methan (CH₄) | Kohlenstoffquelle | 1% - 5% | Liefert Kohlenstoffatome zum Aufbau des Diamantgitters. |
| Wasserstoff (H₂) | Selektives Ätzmittel & Aktivator | 95% - 99% | Ätzt Nicht-Diamant-Kohlenstoff und stabilisiert die Wachstumsoberfläche. |
