Eine Flachzelle ist eine spezialisierte elektrochemische Zelle, die in der Korrosionswissenschaft zur Prüfung der Eigenschaften flacher, fester Materialien verwendet wird. Im Gegensatz zu herkömmlichen Zellen, die kleine, speziell geformte Elektroden erfordern, ist eine Flachzelle so konzipiert, dass sie direkt auf die Oberfläche einer größeren Probe gedrückt wird, wie z. B. einer Metallplatte, einer beschichteten Tafel oder eines Halbleiterwafers, was eine In-situ-Analyse ermöglicht.
Der Hauptvorteil einer Flachzelle ist ihre Fähigkeit, standardisierte Korrosionsexperimente an großen oder wertvollen Proben durchzuführen, ohne diese zu zerstören. Sie bringt den Test effektiv zur Probe, anstatt die Probe dazu zu zwingen, sich der Testanordnung anzupassen.
Wie eine Flachzelle ein kritisches Prüfproblem löst
Standardmäßige elektrochemische Prüfungen erfordern oft das Herausschneiden eines kleinen Coupons aus einem größeren Materialstück, das als Arbeitselektrode dient. Dies kann unpraktisch oder unerwünscht sein.
Überwindung von Hürden bei der Probenvorbereitung
Herkömmliche Methoden sind zerstörend. Wenn Sie eine fertige, beschichtete Tafel oder ein großes Blech einer neuen Legierung bewerten müssen, kann das Herausschneiden eines Teils die Probe ruinieren oder irreführende Artefakte wie Randeffekte verursachen.
Die Flachzelle umgeht dies vollständig. Sie ermöglicht es Ihnen, das Material in seinem Ist-Zustand oder Herstellungszustand zu prüfen und so eine realistischere Bewertung seiner Korrosionsbeständigkeit zu erhalten.
Der „Anklemm“-Mechanismus
Eine Flachzelle funktioniert, indem sie fest gegen die Oberfläche des untersuchten Materials gedrückt wird.
Eine chemisch inerte Dichtung, typischerweise ein O-Ring, erzeugt eine dichte Abdichtung zwischen dem Zellkörper und der Probe. Diese Abdichtung isoliert einen präzisen, kreisförmigen Bereich des Materials, der dann dem Elektrolyten innerhalb der Zelle ausgesetzt wird.
Definition der Arbeitselektrode
Der abgedichtete Bereich der Probe wird zur Arbeitselektrode in einer Standard-Drei-Elektroden-Anordnung. Der Zellkörper enthält Öffnungen zum Einsetzen der erforderlichen Referenzelektrode und Gegenelektrode.
Dieses Design stellt sicher, dass sich alle elektrochemischen Messungen, wie z. B. das Korrosionspotenzial oder der Polarisationswiderstand, nur auf diesen genau definierten Oberflächenbereich der Probe beziehen.
Hauptmerkmale und ihre Bedeutung
Eine gut konzipierte Flachzelle verfügt über spezifische Merkmale, die genaue und reproduzierbare Daten gewährleisten.
Präzise Oberfläche
Flachzellen werden so hergestellt, dass sie eine bekannte und konstante Oberfläche freilegen, üblicherweise 1 cm² oder 10 cm². Dies ist entscheidend, da wichtige Korrosionskennzahlen, wie die Korrosionsrate (berechnet aus der Stromdichte), davon abhängen, dass die genaue Elektrodenfläche bekannt ist.
Doppelmantelgehäuse zur Temperaturkontrolle
Viele Flachzellen verfügen über ein „doppelwandiges“ Design. Eine äußere Kammer umgibt die Hauptelektrolytkammer und ermöglicht den Durchfluss einer temperaturkontrollierten Flüssigkeit (wie Wasser aus einem Umlaufbad).
Da Korrosion ein chemischer Prozess ist, der stark von der Temperatur abhängt, ist diese Funktion unerlässlich, um zuverlässige und reproduzierbare Ergebnisse unter spezifischen Umgebungsbedingungen zu erzielen.
Inerte Konstruktionsmaterialien
Der Zellkörper besteht aus Materialien, die nicht mit dem Elektrolyten reagieren oder korrodieren, wie Glas oder chemisch beständige Polymere wie PEEK. Dies verhindert eine Kontamination, die die Messung beeinträchtigen könnte.
Verständnis der Kompromisse und Einschränkungen
Obwohl die Flachzelle leistungsstark ist, ist sie nicht ohne Herausforderungen. Ein erfahrener Benutzer muss sich ihrer potenziellen Fallstricke bewusst sein.
Risiko der Spaltkorrosion
Die Schnittstelle, an der die O-Ring-Dichtung gegen die Probenoberfläche drückt, erzeugt einen künstlichen Spalt. Dieser kleine, abgeschlossene Raum kann manchmal Spaltkorrosion begünstigen, eine lokalisierte Angriffsform, die möglicherweise nicht repräsentativ für die Gesamtleistung des Materials ist.
Anforderung einer perfekten Abdichtung
Die gesamte Methode hängt davon ab, eine leckagefreie Abdichtung zu erreichen. Wenn die Probenoberfläche zu rau, verzogen oder verschmutzt ist, kann der Elektrolyt austreten oder unter die Dichtung sickern.
Dieses Austreten verändert die freigelegte Oberfläche, macht die Berechnungen der Stromdichte ungültig und beeinträchtigt das gesamte Experiment.
Beschränkt auf flache Geometrien
Die offensichtlichste Einschränkung liegt im Namen. Eine Flachzelle kann nur auf ebenen Flächen verwendet werden. Sie ist ungeeignet für die Prüfung von Materialien mit gekrümmten, unregelmäßigen oder komplexen Geometrien.
Die richtige Wahl für Ihr Ziel treffen
Die Auswahl der richtigen Prüfanordnung hängt vollständig von Ihrem experimentellen Ziel ab.
- Wenn Ihr Hauptaugenmerk auf der zerstörungsfreien Qualitätskontrolle großer Tafeln oder Beschichtungen liegt: Die Flachzelle ist die ideale Wahl, da sie das fertige Produkt direkt und ohne Beschädigung prüft.
- Wenn Ihr Hauptaugenmerk auf dem schnellen Screening neuer Legierungszusammensetzungen liegt: Eine herkömmliche Zelle, die kleine, leicht bearbeitbare Elektrodenproben verwendet, kann für Hochdurchsatzprüfungen effizienter sein.
- Wenn Ihr Hauptaugenmerk auf der Untersuchung der Korrosion unter spezifischen Temperaturprofilen liegt: Eine doppelwandige Flachzelle ist erforderlich, um sicherzustellen, dass Ihre Daten zuverlässig und über Experimente hinweg direkt vergleichbar sind.
Letztendlich ist die Flachzelle ein entscheidendes Werkzeug, das die Lücke zwischen grundlegender Labormedizin und realen technischen Anwendungen schließt.
Zusammenfassungstabelle:
| Merkmal | Vorteil |
|---|---|
| Anklemm-Design | Ermöglicht zerstörungsfreie In-situ-Prüfung an großen oder fertigen Proben. |
| Präzise Oberfläche (z. B. 1 cm²) | Gewährleistet genaue Korrosionsratenberechnungen anhand der Stromdichte. |
| Doppelwandiges Gehäuse | Ermöglicht eine präzise Temperaturkontrolle, entscheidend für reproduzierbare Daten. |
| Inerte Konstruktion (Glas, PEEK) | Verhindert die Kontamination des Elektrolyten und der Probe für zuverlässige Messungen. |
Erweitern Sie Ihre Korrosionsprüfkapazitäten mit den Präzisions-Flachzellen von KINTEK.
Führen Sie Qualitätskontrollen an beschichteten Tafeln durch, bewerten Sie neue Legierungen oder benötigen Sie zuverlässige Daten unter spezifischen Temperaturbedingungen? KINTEK ist spezialisiert auf hochwertige Laborgeräte, einschließlich Flachzellen für genaue, zerstörungsfreie elektrochemische Analysen. Unsere Zellen helfen Ihnen, präzise, reproduzierbare Ergebnisse zu erzielen, ohne wertvolle Proben zu beschädigen.
Kontaktieren Sie noch heute unsere Experten, um die perfekte Flachzellenlösung für die spezifischen Korrosionsprüfanforderungen Ihres Labors zu finden und herauszufinden, wie wir Ihre Forschungs- und Qualitätssicherungsziele unterstützen können.

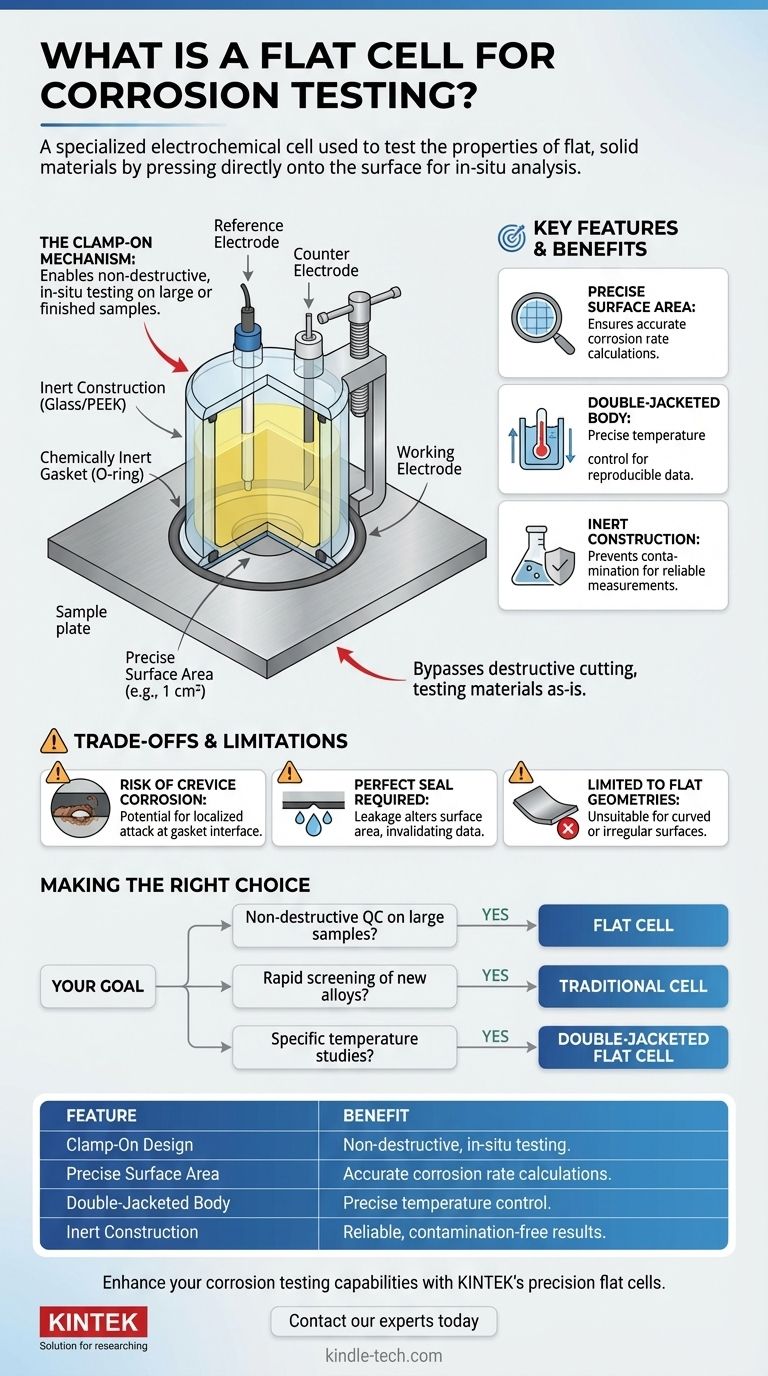

Visuelle Anleitung
