Umfassender Leitfaden für Referenzelektroden: Typen, Anwendungen und Auswahlkriterien

Einführung in die Referenzelektroden

Referenzelektroden spielen eine zentrale Rolle bei elektrochemischen Messungen, da sie als stabiler Bezugspunkt dienen, an dem andere Elektrodenpotentiale gemessen werden. Dieser umfassende Leitfaden befasst sich mit den Feinheiten von Referenzelektroden, beginnend mit einem grundlegenden Verständnis dafür, was sie sind und warum ihre Stabilität für eine genaue wissenschaftliche Forschung entscheidend ist. Wir werden die verschiedenen Arten von Referenzelektroden, ihre Komponenten und ihre umfangreichen Anwendungen in verschiedenen wissenschaftlichen Bereichen untersuchen. Egal, ob Sie Forscher oder Labortechniker sind, dieser Leitfaden wird Sie mit dem Wissen ausstatten, das Sie benötigen, um die richtige Referenzelektrode für Ihre speziellen Anforderungen auszuwählen, zu warten und Fehler zu beheben. Begleiten Sie uns, wenn wir die Komplexität von Referenzelektroden und ihre unverzichtbare Rolle in modernen wissenschaftlichen Untersuchungen enträtseln.

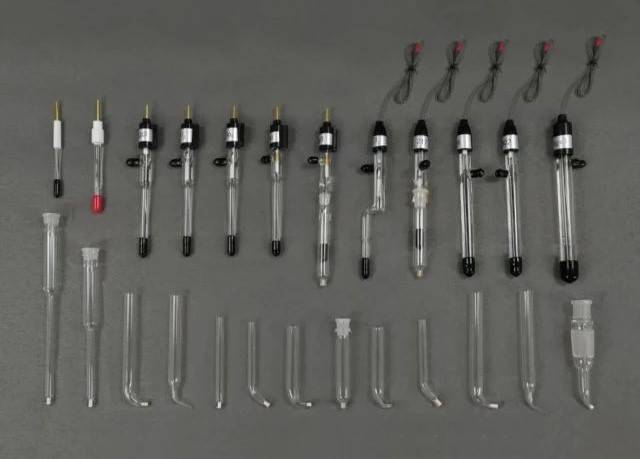

Arten von Referenzelektroden

Referenzelektroden spielen bei elektrochemischen Messungen eine entscheidende Rolle, da sie ein stabiles Referenzpotenzial bereitstellen. Sie sind für verschiedene Anwendungen unverzichtbar, z. B. für die pH-Messung, Korrosionsstudien und die Bewertung der Batterieleistung. Referenzelektroden lassen sich grob in verschiedene Typen einteilen: wässrige, Kalomel-, nicht-wässrige und kundenspezifische Elektroden. Jeder Typ hat seine eigenen Merkmale und Anwendungen.

Wässrige Referenzelektroden

Wässrige Referenzelektroden werden aufgrund ihrer Stabilität und einfachen Herstellung am häufigsten verwendet. Sie bestehen in der Regel aus einem Metall und seinem Salz in einer wässrigen Lösung. Einige der gebräuchlichsten wässrigen Referenzelektroden sind:

• Standard-Wasserstoffelektrode (SHE): Die SHE ist die universelle Referenzelektrode, die ein Potenzial von 0,000 V definiert. Sie besteht aus einer Platinelektrode, die mit Wasserstoffgas bei einem Druck von 1 Atmosphäre und einer wässrigen Lösung mit einer Wasserstoffionenaktivität von 1 in Kontakt steht. Die SHE ist jedoch aufgrund ihrer Komplexität und ihrer Empfindlichkeit gegenüber Umgebungsbedingungen für den Routineeinsatz unpraktisch.

• Gesättigte Kalomelelektrode (SCE): Die SCE ist eine weit verbreitete Referenzelektrode im Laborbereich. Sie besteht aus Quecksilber in Kontakt mit einer gesättigten Lösung aus Kaliumchlorid (KCl) und Quecksilberchlorid (Kalomel). Das Potenzial der SCE beträgt 0,241 V gegen SHE bei 25 °C. Die SCE ist stabil und einfach herzustellen, was sie zu einer beliebten Wahl für viele elektrochemische Experimente macht.

• Silberchlorid-Elektrode (Ag/AgCl): Die Ag/AgCl-Elektrode ist eine weitere, häufig verwendete Referenzelektrode. Sie besteht aus einem Silberdraht, der mit Silberchlorid beschichtet ist und in eine Chloridlösung getaucht wird. Das Potenzial der Ag/AgCl-Elektrode beträgt 0,197 V gegen SHE bei 25°C. Sie ist sehr stabil und widerstandsfähig gegen Vergiftungen, wodurch sie sich für eine Vielzahl von Anwendungen eignet.

Kalomel-Referenzelektroden

Kalomel-Referenzelektroden sind eine spezielle Art von wässrigen Referenzelektroden, die Quecksilber und Quecksilberchlorid verwenden. Die gebräuchlichste Kalomelelektrode ist die SCE, wie oben beschrieben. Kalomel-Elektroden sind für ihre Stabilität und Zuverlässigkeit bekannt, weshalb sie in vielen elektrochemischen Studien bevorzugt eingesetzt werden.

Nichtwässrige Referenzelektroden

Nichtwässrige Bezugselektroden werden in Umgebungen eingesetzt, in denen Wasser nicht geeignet ist, wie z. B. in organischen Lösungsmitteln oder bei hohen Temperaturen. Diese Elektroden enthalten in der Regel ein Metall und sein Salz in einem nichtwässrigen Lösungsmittel. Beispiele hierfür sind:

• Silber/Silberchlorid in nichtwässrigen Lösemitteln: Die Ag/AgCl-Elektrode kann für den Einsatz in nichtwässrigen Lösungsmitteln angepasst werden, indem die wässrige Chloridlösung durch eine nichtwässrige ersetzt wird. Diese Art von Elektrode ist in der organischen Elektrochemie und bei Hochtemperaturanwendungen nützlich.

• Quecksilber/Quecksilber(I)-chlorid in nichtwässrigen Lösemitteln: Ähnlich wie die SCE kann diese Elektrode für nicht-wässrige Lösungsmittel angepasst werden, indem die wässrige KCl-Lösung durch ein nicht-wässriges Lösungsmittel ersetzt wird. Sie bietet ein stabiles Referenzpotential in Umgebungen, für die Wasser nicht geeignet ist.

Kundenspezifisch angefertigte Referenzelektroden

Maßgeschneiderte Referenzelektroden werden für spezielle Anwendungen entwickelt, für die Standardelektroden nicht geeignet sind. Diese Elektroden können auf die besonderen Anforderungen eines bestimmten Experiments zugeschnitten werden. Beispiele hierfür sind:

• Kupfer/Kupfersulfat-Elektrode: Diese Elektrode wird aufgrund ihrer Stabilität in wässrigen Umgebungen mit hoher Ionenstärke häufig bei Boden- und Grundwasseruntersuchungen eingesetzt. Sie besteht aus einem Kupferstab, der in eine gesättigte Kupfersulfatlösung getaucht wird.

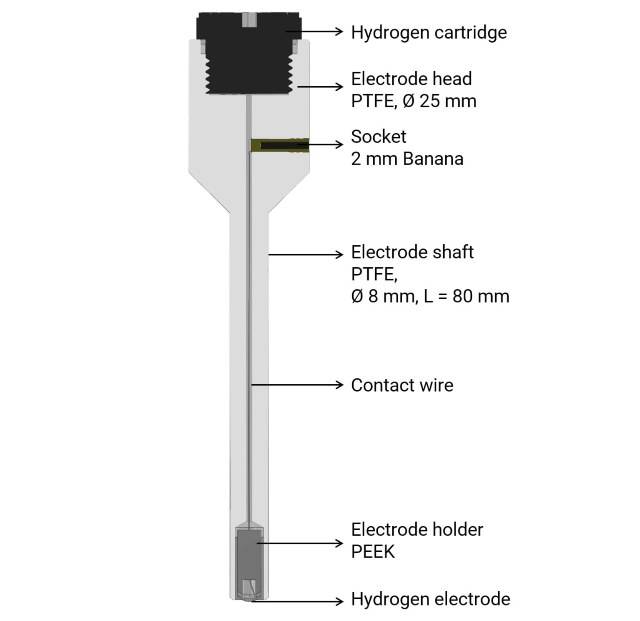

• Dynamische Wasserstoffelektrode: Diese Elektrode wird in dynamischen elektrochemischen Studien verwendet, bei denen der Wasserstoffgasdruck variiert wird, um verschiedene Bedingungen zu simulieren. Sie bietet ein flexibles Referenzpotential für komplexe Experimente.

Zusammenfassend lässt sich sagen, dass Referenzelektroden bei elektrochemischen Messungen unverzichtbar sind, da sie ein stabiles und zuverlässiges Bezugspotenzial liefern. Die Wahl der Referenzelektrode hängt von den spezifischen Anforderungen des Experiments ab, einschließlich der Art des Elektrolyts, der Temperatur und der Umgebungsbedingungen. Für genaue und zuverlässige elektrochemische Messungen ist es wichtig, die Eigenschaften und Anwendungen der verschiedenen Arten von Referenzelektroden zu verstehen.

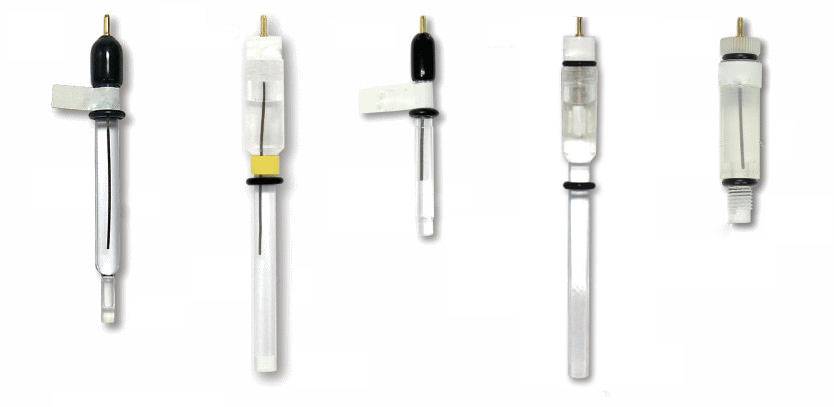

Bestandteile von Bezugselektroden

Referenzelektroden sind entscheidende Komponenten bei elektrochemischen Messungen, da sie ein stabiles und reproduzierbares Potenzial liefern, mit dem das Potenzial der Anzeigeelektrode verglichen werden kann. Zu den wichtigsten Bestandteilen von Referenzelektroden gehören der Elektrodenkörper, die interne Lösung und die Verbindungsstelle. Jede dieser Komponenten spielt eine wichtige Rolle bei der Gewährleistung der Genauigkeit und Zuverlässigkeit des Elektrodenpotentials.

Elektrodenkörper

Der Elektrodenkörper ist die physische Struktur, in der die internen Komponenten der Referenzelektrode untergebracht sind. Er besteht in der Regel aus Glas oder Kunststoff und stellt einen haltbaren und chemisch inerten Behälter dar. Der Körper muss so beschaffen sein, dass eine Verunreinigung der internen Lösung verhindert wird und die Elektrode unter verschiedenen Umgebungsbedingungen stabil bleibt. Der Körper enthält auch eine Einfüllöffnung, durch die die interne Lösung eingefüllt werden kann, und ist während der Lagerung versiegelt, um ein Auslaufen zu verhindern.

Interne Lösung

Die interne Lösung ist ein entscheidender Bestandteil der Referenzelektrode, da sie die für die korrekte Funktion der Elektrode erforderliche ionische Umgebung bereitstellt. In der Regel besteht die interne Lösung aus einer gesättigten Kaliumchlorid (KCl)-Lösung, die zur Erhöhung der Stabilität häufig mit Silberchlorid (AgCl) gesättigt ist. Die interne Lösung sorgt dafür, dass die Referenzelektrode ein konstantes Potenzial beibehält, indem sie eine stabile Ionenkonzentration bereitstellt.

Verbindungsstelle

Die Verbindungsstelle oder Flüssigkeitsübergangsstelle ist der Punkt, an dem die interne Lösung der Referenzelektrode mit der Probenlösung in Kontakt kommt. Dieser Kontakt ermöglicht den Transfer von Ionen zwischen den beiden Lösungen, wodurch der für elektrochemische Messungen erforderliche Stromkreis geschlossen wird. Die Verbindungsstelle besteht in der Regel aus einem porösen Material, z. B. Keramik oder Glasfritte, das eine kontrollierte Diffusion der Ionen ermöglicht und gleichzeitig das Risiko einer Kontamination minimiert.

Stabilität und Reproduzierbarkeit

Die Stabilität und Reproduzierbarkeit des Potentials der Referenzelektrode wird von mehreren Faktoren beeinflusst. Der Elektrodenkörper muss chemisch inert und mechanisch stabil sein, um Veränderungen des Elektrodenpotenzials durch physikalischen oder chemischen Abbau zu verhindern. Die interne Lösung muss sorgfältig ausgewählt werden, um eine stabile ionische Umgebung zu schaffen, und die Ionenkonzentration sollte konstant bleiben, um ein gleichbleibendes Potenzial zu gewährleisten. Die Verbindungsstelle muss so gestaltet sein, dass eine kontrollierte Ionendiffusion möglich ist und Potenzialunterschiede, die durch unkontrolliertes Auslaufen oder Verunreinigungen entstehen könnten, minimiert werden.

Nichtwässrige Referenzelektroden

Bei nichtwässrigen Anwendungen kann selbst eine kleine Menge der Elektrolytlösung der Referenzelektrode die elektrochemischen Reaktionen in der Analytenlösung beeinträchtigen. In solchen Fällen können Pseudo-Referenzelektroden verwendet werden. Diese Elektroden, z. B. ein Platindraht, der direkt in die Analytenlösung eingeführt wird, entwickeln ein Referenzpotenzial, das auf der Zusammensetzung der Lösung basiert. Das Potenzial dieser Pseudo-Referenzelektroden kann sich zwar mit der Zusammensetzung der Lösung ändern, sie können jedoch mit internen Redox-Referenzverbindungen, wie Ferrocen, kalibriert werden, um genaue Messungen zu gewährleisten.

Aufbau und Wartung

Bei der Konstruktion einer Referenzelektrode muss die Rolle der einzelnen Komponenten sorgfältig berücksichtigt werden. Das innere Element, in der Regel Silber-Silberchlorid, muss feucht bleiben und von der Fülle des Bezugselektrolyten umgeben sein. Aus diesem Grund werden Referenzelektroden oft mit der entsprechenden Lösung vorgefüllt geliefert, und die Einfüllöffnung ist versiegelt, um ein Auslaufen während des Transports zu verhindern. Vor der Verwendung muss die Versiegelung entfernt werden, damit die Fülllösung ungehindert fließen kann, um stabile und genaue Messwerte zu gewährleisten.

Der Flüssigkeitsanschluss, der für eine ordnungsgemäße Funktion feucht gehalten werden muss, wird während der Lagerung häufig mit einer Kappe abgedeckt, die eine Referenzfülllösung enthält. Dies trägt dazu bei, die Unversehrtheit der Verbindungsstelle zu erhalten und gewährleistet, dass die Elektrode funktionsfähig bleibt.

Zusammenfassend lässt sich sagen, dass die Komponenten von Referenzelektroden - der Elektrodenkörper, die interne Lösung und die Sperrschicht - zusammenwirken, um ein stabiles und reproduzierbares Potenzial für elektrochemische Messungen zu liefern. Das Verständnis dieser Komponenten und ihrer Funktionen ist entscheidend für die Auswahl der geeigneten Referenzelektrode für bestimmte Anwendungen und die Gewährleistung genauer und zuverlässiger Ergebnisse.

Anwendungen von Referenzelektroden

Referenzelektroden spielen in verschiedenen wissenschaftlichen und industriellen Anwendungen eine entscheidende Rolle, insbesondere in der Elektrochemie, der Umweltüberwachung und der biochemischen Analyse. Diese speziellen Elektroden liefern ein stabiles und bekanntes Potenzial, das für genaue Messungen in zahlreichen Experimenten und Prozessen unerlässlich ist.

Elektrochemie

In der Elektrochemie werden Referenzelektroden verwendet, um das Potenzial anderer Elektroden in einer Zelle zu messen. Der gebräuchlichste Typ ist die Standard-Wasserstoffelektrode (SHE), die mit einem Potenzial von 0 V als universelle Referenz gilt. Aufgrund praktischer Beschränkungen werden jedoch andere Typen wie die gesättigte Kalomelelektrode (SCE) und die Silberchloridelektrode (Ag/AgCl) häufiger in Labors verwendet. Diese Elektroden sind stabil und einfach zu handhaben und eignen sich daher ideal für eine Vielzahl von elektrochemischen Experimenten, z. B. für Korrosionsstudien, Batterieforschung und die Entwicklung von Brennstoffzellen.

Umweltüberwachung

Referenzelektroden sind bei der Umweltüberwachung von entscheidender Bedeutung, insbesondere bei der Analyse von Boden- und Wasserproben. Sie werden zur Messung des pH-Werts und des Redox-Potenzials dieser Proben verwendet, die entscheidende Parameter für die Bewertung der Umweltgesundheit sind. Kupfer-Kupfersulfat-Elektroden werden z. B. häufig bei Bodenuntersuchungen eingesetzt, um das Redoxpotenzial des Bodens zu bestimmen, das das Verhalten von Schadstoffen und die Wirksamkeit von Sanierungsstrategien beeinflussen kann.

Biochemische Analyse

In der biochemischen Analyse werden Referenzelektroden in Verbindung mit anderen Elektroden verwendet, um die Potenzialunterschiede in biologischen Systemen zu messen. Dies ist besonders wichtig bei Untersuchungen an lebenden Zellen und Geweben, bei denen die genaue Messung elektrischer Potentiale entscheidend ist. Beispielsweise werden pH-Glaselektroden häufig in Verbindung mit Referenzelektroden verwendet, um den pH-Wert biologischer Proben zu messen, was Aufschluss über Stoffwechselprozesse und die Gesundheit der Zellen geben kann.

Nicht-wässrige Elektrochemie

Nichtwässrige Referenzelektroden sind für Anwendungen unerlässlich, bei denen die Anwesenheit von Wasser die elektrochemischen Reaktionen stören kann. In diesen Fällen werden Pseudo-Referenzelektroden, z. B. Metalldrähte wie Platin, verwendet. Diese Elektroden entwickeln ein Referenzpotenzial, das auf der Zusammensetzung der nichtwässrigen Lösung basiert. Während sie während eines einzelnen Versuchs ein stabiles Bezugspotenzial liefern, können Änderungen in der Zusammensetzung der Lösung das Potenzial beeinflussen. Daher ist es üblich, eine interne Referenz-Redoxverbindung, wie Ferrocen, hinzuzufügen, um die Konsistenz und Genauigkeit der Messungen zu gewährleisten.

Industrielle Anwendungen

Außerhalb von Laborumgebungen werden Referenzelektroden in verschiedenen industriellen Prozessen eingesetzt. So werden sie beispielsweise in der Galvanikindustrie eingesetzt, um eine gleichmäßige Abscheidung von Metallen auf Substraten zu gewährleisten. In der Halbleiterindustrie werden Referenzelektroden bei der Herstellung von mikroelektronischen Bauteilen verwendet, um die Abscheidungs- und Ätzprozesse genau zu steuern.

Schlussfolgerung

Referenzelektroden sind unverzichtbare Werkzeuge in der wissenschaftlichen Forschung und bei industriellen Anwendungen. Ihre Fähigkeit, ein stabiles und bekanntes Potenzial zu liefern, ermöglicht präzise Messungen und Kontrollen in einer Vielzahl von Experimenten und Prozessen. Ob in der Elektrochemie, der Umweltüberwachung, der biochemischen Analyse oder bei industriellen Anwendungen - der Einsatz von Referenzelektroden gewährleistet die Zuverlässigkeit und Genauigkeit der gewonnenen Daten und trägt so zu Fortschritten in verschiedenen Bereichen von Wissenschaft und Technik bei.

Auswahlkriterien für Referenzelektroden

Die Auswahl der geeigneten Referenzelektrode für eine bestimmte Anwendung ist entscheidend, um genaue und zuverlässige elektrochemische Messungen zu erhalten. Dieser Leitfaden befasst sich mit den wichtigsten zu berücksichtigenden Faktoren, einschließlich der Kompatibilität mit der Probe, der Stabilität, der Ansprechzeit, Temperaturüberlegungen und der chemischen Zusammensetzung der Probe.

Kompatibilität mit der Probe

Die Referenzelektrode muss mit der Probe kompatibel sein, um chemische Wechselwirkungen zu vermeiden, die die Messung beeinträchtigen könnten. Bestimmte Chemikalien können beispielsweise das Körpermaterial der Elektrode angreifen. Daher ist es wichtig, das richtige Material, wie z. B. Glas, Epoxid oder andere spezielle Materialien, für die jeweilige Anwendung zu wählen.

Stabilität

Die Stabilität ist ein entscheidender Faktor bei der Auswahl einer Referenzelektrode. Die Elektrode muss ein konstantes und definiertes Potenzial liefern, um genaue Messungen zu gewährleisten. Die meisten Referenzelektroden sind Einstabmessketten, die eine stabile Referenz und eine Arbeitszelle (Halbzelle) in einer Sonde vereinen. Bei einigen Anwendungen kann es jedoch praktischer sein, getrennte Mess- und Referenzelektroden zu verwenden, insbesondere wenn die verschiedenen Teile der Elektrode voraussichtlich eine unterschiedliche Lebensdauer haben.

Ansprechzeit

Die Ansprechzeit einer Referenzelektrode ist ein weiterer wichtiger Gesichtspunkt. Eine schnelle Ansprechzeit gewährleistet die Effizienz des Analyseprozesses. Langsame oder unregelmäßige Ansprechzeiten können zu ungenauen Messungen und verlängerten Analysezeiten führen.

Überlegungen zur Temperatur

Die Temperatur spielt eine wichtige Rolle für die Leistung von Referenzelektroden. Die gesättigte Kalomelelektrode (SCE) beispielsweise hat einen begrenzten Temperaturbereich von bis zu 50 °C. Wenn die Anwendung den Einsatz bei höheren Temperaturen erfordert, muss eine andere Elektrode gewählt werden. Es ist wichtig, eine Elektrode zu wählen, die über den erforderlichen Temperaturbereich hinweg stabil und genau bleibt.

Chemische Zusammensetzung der Probe

Die chemische Zusammensetzung der Probe ist ein entscheidender Faktor bei der Auswahl einer Referenzelektrode. Bestimmte Chemikalien können das Körpermaterial der Elektrode angreifen, was zu ungenauen Messungen und möglichen Schäden an der Elektrode führt. Es ist wichtig, eine Elektrode aus einem Material zu wählen, das gegen die in der Probe enthaltenen Chemikalien beständig ist. Zu den gebräuchlichen Materialien gehören Glas, Epoxid und andere spezielle Materialien, die für bestimmte chemische Umgebungen ausgelegt sind.

Verfügbare Optionen

Es gibt eine Reihe von Referenzelektroden, die jeweils ihre eigenen Vorteile und Einschränkungen haben. Zu den gebräuchlichsten Referenzsystemen gehören:

• Gesättigtes Kalomel (Hg/HgCl): Diese Elektrode ist sehr stabil, enthält aber Quecksilber und ist daher für bestimmte Anwendungen wie Lebensmittel-, Getränke- oder Umweltstudien nicht geeignet. Auch ihre Entsorgung muss aufgrund der Umweltauswirkungen sorgfältig kontrolliert werden.
• Ag/AgCl (Draht oder Patrone): Dies ist das am weitesten verbreitete Referenzsystem. Es eignet sich für eine breite Palette von Anwendungen, ist aber möglicherweise nicht mit silber- oder chloridhaltigen Proben kompatibel.
• Cu/CuSO4: Diese Elektrode eignet sich für spezielle Anwendungen, bei denen Kupfersulfat mit der Probe verträglich ist.
• Hg/HgSO4: Diese Elektrode eignet sich für Hochtemperaturanwendungen, ist aber aufgrund ihres Quecksilbergehalts weniger verbreitet.
• Hg/HgO: Diese Elektrode eignet sich für Hochtemperaturanwendungen, ist aber aufgrund ihres Quecksilbergehalts weniger verbreitet.

Doppelspaltelektroden

Doppelübergangselektroden haben eine untere Kammer, die einen Elektrolyten enthält, der sich vom Elektrolyten in der oberen Referenzkammer unterscheidet. Die chemische Zusammensetzung des Elektrolyten in der unteren Kammer kann an die Probe angepasst werden (oder ist mit ihr besser verträglich). Dies ist wichtig, da der Elektrolyt der unteren Kammer über die Verbindungsstelle mit der Probe in Kontakt kommt. Kommt es zu einer Wechselwirkung zwischen dem Elektrolyt und der Probe, kann dies zu einer Blockierung der Verbindungsstelle und damit zu fehlerhaften Messwerten führen.

Praktische Aspekte

Bei der Auswahl einer Referenzelektrode müssen praktische Aspekte wie Kosten, Verfügbarkeit und Bearbeitbarkeit berücksichtigt werden. Die relative Bedeutung dieser Faktoren variiert je nach dem spezifischen Prozess. Bei Anwendungen, die sich auf die Energie- oder Massenproduktion von Rohstoffen konzentrieren, können kleine Unterschiede in der Effizienzsteigerung im einstelligen Bereich äußerst wichtig sein. In der organischen Synthese hingegen, wo die Maßstäbe vergleichsweise kleiner sind, werden größere Ausbeutegewinne oder vollständige Selektivitätswechsel wichtiger.

Bei der Auswahl der geeigneten Referenzelektrode müssen also die Kompatibilität mit der Probe, die Stabilität, die Ansprechzeit, die Temperatur und die chemische Zusammensetzung der Probe sorgfältig berücksichtigt werden. Wenn Sie die verschiedenen Arten von Referenzelektroden und ihre relativen Stärken und Schwächen kennen, können Sie eine fundierte Entscheidung treffen, die genaue und zuverlässige elektrochemische Messungen für Ihre spezielle Anwendung gewährleistet.

Wartung und Fehlersuche

Die Wartung von Referenzelektroden ist entscheidend für die Gewährleistung ihrer langfristigen Leistung und Genauigkeit bei elektrochemischen Messungen. Dieser Abschnitt enthält eine umfassende Anleitung zur Wartung von Referenzelektroden sowie Tipps zur Fehlerbehebung und zu häufigen Problemen, die dem Benutzer helfen, potenzielle Probleme effektiv zu lösen.

Regelmäßige Wartungspraktiken

1. Reinigung: Eine regelmäßige Reinigung ist unerlässlich, um Verunreinigungen zu vermeiden und die Langlebigkeit der Elektrode zu gewährleisten. Reinigen Sie die Elektrode mit destilliertem Wasser und einer weichen Bürste, um jegliche Ablagerungen oder Rückstände zu entfernen. Vermeiden Sie die Verwendung von Scheuermitteln, die die Elektrodenoberfläche beschädigen könnten.

2. Auswechseln der Fülllösung: Die Fülllösung der Referenzelektrode sollte regelmäßig ausgetauscht werden, um ihre Sättigung zu erhalten und die Bildung von Kristallen zu verhindern. Verwenden Sie eine gesättigte Lösung des entsprechenden Salzes (z. B. KCl für Silber/Silberchlorid-Elektroden) und stellen Sie sicher, dass die Lösung frei von Verunreinigungen ist.

3. Wartung des Anschlusses: Die Flüssigkeitsübergangsstelle, häufig eine poröse Fritte oder Keramikscheibe, muss sauber und frei von Verunreinigungen gehalten werden. Überprüfen Sie die Verbindungsstelle regelmäßig auf Anzeichen von Verstopfung oder Beschädigung. Falls erforderlich, reinigen Sie die Verbindungsstelle mit einem sanften Strahl destillierten Wassers oder ersetzen Sie sie, wenn sie beschädigt erscheint.

4. Lagerung: Wenn Sie die Referenzelektroden nicht benutzen, bewahren Sie sie in einer Lösung auf, die ihre Aktivität aufrechterhält. Silber-/Silberchlorid-Elektroden sollten z. B. in einer gesättigten KCl-Lösung gelagert werden. Stellen Sie sicher, dass die Lagerlösung frisch und frei von Verunreinigungen ist.

Häufige Probleme und Fehlersuche

1. Kristallbildung: Bei den Kristallen am Boden der Elektrode handelt es sich in der Regel um Salzkristalle aus der Fülllösung. Dies ist normal und kann behoben werden, indem die Elektrode entleert, mit destilliertem Wasser gespült wird, um die Kristalle aufzulösen, und mit frischer, gesättigter Lösung neu befüllt wird.

2. Drift und Instabilität: Wenn das Elektrodenpotential driftet oder instabil wird, überprüfen Sie die Sättigung der Fülllösung und den Zustand der Flüssigkeitsübergangsstelle. Stellen Sie sicher, dass die Elektrode keinen extremen Temperaturen oder Verunreinigungen ausgesetzt ist.

3. Hoher Widerstand: Ein hoher elektrischer Widerstand kann durch eine verstopfte oder ausgetrocknete Verbindungsstelle verursacht werden. Reinigen Sie die Verbindungsstelle oder tauschen Sie sie aus und stellen Sie sicher, dass die Fülllösung den richtigen Füllstand hat.

4. Verunreinigung: Verunreinigungen können auftreten, wenn die Elektrode mit Fremdstoffen in Kontakt kommt. Reinigen Sie die Elektrode regelmäßig und verwenden Sie zum Abspülen nur destilliertes oder deionisiertes Wasser.

5. Vergiftung der Elektrode: Bestimmte Substanzen können die Elektrode "vergiften" und sie unempfindlich machen. Vermeiden Sie es, die Elektrode Schwermetallen, starken Oxidationsmitteln oder Reduktionsmitteln auszusetzen. Wenn der Verdacht auf eine Vergiftung besteht, reinigen Sie die Elektrode gründlich oder ziehen Sie einen Austausch in Betracht.

Erweiterte Fehlersuche

1. Potentialverschiebung: Eine plötzliche Verschiebung des Elektrodenpotentials kann auf eine Änderung der Zusammensetzung der Fülllösung hinweisen. Wenn Sie die Fülllösung wechseln, lassen Sie die Elektrode über Nacht stabilisieren, bevor Sie sie für Messungen verwenden.

2. Temperatur-Effekte: Referenzelektroden sind empfindlich gegenüber Temperaturschwankungen. Stellen Sie sicher, dass die Elektrode eine stabile Temperatur hat, bevor Sie Messungen vornehmen. Verwenden Sie bei Bedarf ein temperaturkompensiertes Messgerät.

3. Lebensdauer der Elektrode: Die Lebensdauer einer Referenzelektrode hängt von ihrer Verwendung und Wartung ab. Überwachen Sie regelmäßig die Leistung der Elektrode und tauschen Sie sie aus, wenn sie Anzeichen einer Verschlechterung aufweist, wie z. B. langsame Ansprechzeiten oder unregelmäßige Potenziale.

Wenn Sie diese Wartungspraktiken und Tipps zur Fehlerbehebung befolgen, können Sie sicherstellen, dass Ihre Referenzelektroden über einen längeren Zeitraum genaue und zuverlässige Messungen liefern. Regelmäßige Pflege und Aufmerksamkeit für Details sind der Schlüssel zur Erhaltung der Integrität und Leistung dieser wichtigen Werkzeuge in der elektrochemischen Analyse.

Vergleich mit Indikatorelektroden

Bei der potentiometrischen Analyse sind die Aufgaben von Referenzelektroden (RE) und Indikatorelektroden (IE) unterschiedlich und komplementär, wobei jede eine spezifische Funktion erfüllt, die für genaue Messungen entscheidend ist. Das Verständnis dieser Funktionen ist für jeden, der sich mit elektrochemischen Experimenten oder analytischer Chemie befasst, unerlässlich.

Unterschiedliche Rollen in der potentiometrischen Analyse

Referenzelektroden (RE): Dies sind die stabilen und festen Elektroden in einem potentiometrischen Aufbau. Die Hauptfunktion einer Referenzelektrode besteht darin, ein stabiles und bekanntes Potenzial bereitzustellen, gegen das das Potenzial der Indikatorelektrode gemessen werden kann. Diese Stabilität ist von entscheidender Bedeutung, da sie sicherstellt, dass alle Änderungen des gemessenen Potenzials auf Änderungen des Analyten und nicht auf Schwankungen des Potenzials der Referenzelektrode zurückzuführen sind. Gängige Beispiele für Referenzelektroden sind die gesättigte Kalomelelektrode (SCE), die Silber/Silberchlorid-Elektrode und die Standard-Wasserstoffelektrode (SHE).

Indikatorelektroden (IE): Im Gegensatz zu Referenzelektroden sind Indikatorelektroden so konzipiert, dass sie auf Änderungen der Konzentration des Analyten reagieren. Sie reagieren empfindlich auf bestimmte Ionen oder Substanzen in der zu analysierenden Lösung. Das Potenzial einer Indikatorelektrode variiert je nach Aktivität oder Konzentration des Analyten, was sie zu einer Schlüsselkomponente bei der Ermittlung des Endpunkts von Titrationen oder bei der Messung der Konzentration bestimmter Ionen macht. Beispiele für Indikatorelektroden sind Glaselektroden für pH-Messungen, Metallionen-Indikatorelektroden und verschiedene Elektroden auf Membranbasis.

Arten von Indikatorelektroden

Indikatorelektroden können nach der Art der verwendeten Membran eingeteilt werden:

• Glasmembran IE: Diese Elektroden, die häufig für pH-Messungen verwendet werden, enthalten eine dünne Glasmembran, die empfindlich für Wasserstoffionen ist.
• Kristallmembran IE: Diese Elektroden verwenden einen Einkristall oder eine gepresste Scheibe aus einem bestimmten ionenselektiven Material, z. B. Lanthanfluorid für Fluoridionenmessungen.
• Polymermembran-IE: Diese Elektroden, bei denen Ionenaustauschermaterialien in eine Polymermatrix integriert sind, sind vielseitig einsetzbar und können für eine breite Palette von ionenspezifischen Anwendungen konzipiert werden.

Komplementarität der Messungen

Die Wirksamkeit der potentiometrischen Analyse hängt von der richtigen Paarung von Referenz- und Indikatorelektroden ab. Die Referenzelektrode liefert ein stabiles Basispotential, während die Indikatorelektrode auf den Analyten anspricht und so präzise Messungen von Ionenkonzentrationen oder den Nachweis von Titrationsendpunkten ermöglicht. Diese Synergie gewährleistet, dass die erhaltenen Daten zuverlässig und genau sind und die tatsächlichen Veränderungen in der Probe widerspiegeln und nicht Artefakte des Messsystems selbst.

Zusammenfassend lässt sich sagen, dass Referenzelektroden Stabilität und ein bekanntes Potenzial bieten, während Indikatorelektroden Empfindlichkeit und Spezifität für den Analyten bieten. Zusammen bilden sie ein robustes System für die potentiometrische Analyse, das eine breite Palette von Anwendungen ermöglicht, von routinemäßigen Labortests bis hin zu anspruchsvollen Forschungsstudien. Das Verständnis der unterschiedlichen Funktionen und Typen dieser Elektroden ist entscheidend für die Optimierung der Versuchsaufbauten und die genaue Interpretation der Ergebnisse.

Zukünftige Trends in der Referenzelektroden-Technologie

Der Bereich der Referenzelektroden-Technologie steht vor bedeutenden Fortschritten, die durch innovative Materialien, verbesserte Designs und die Integration von Nanotechnologie vorangetrieben werden. Mit der Ausweitung elektrochemischer Anwendungen auf neue Bereiche, einschließlich nichtwässriger Systeme und hochpräziser Messungen, steigt die Nachfrage nach robusteren, stabileren und vielseitigen Referenzelektroden. In diesem Abschnitt werden die sich abzeichnenden Trends und potenziellen Innovationen untersucht, die die Landschaft der Referenzelektroden-Technologie in den kommenden Jahren umgestalten könnten.

Fortschritte in der Materialwissenschaft

Einer der vielversprechendsten Entwicklungsbereiche in der Referenzelektroden-Technologie ist die Verwendung fortschrittlicher Materialien. Herkömmliche Referenzelektroden basieren häufig auf Materialien wie Silber/Silberchlorid oder Kalomel, die zwar zuverlässig sind, aber in Bezug auf Stabilität und Anwendbarkeit in verschiedenen Umgebungen Einschränkungen aufweisen. Die Einführung neuer Materialien, insbesondere solcher mit nanoskaligen Eigenschaften, bietet einen Weg, diese Einschränkungen zu überwinden.

Nanomaterialien können aufgrund ihres großen Oberflächen-Volumen-Verhältnisses und ihrer einzigartigen elektronischen Eigenschaften die Empfindlichkeit und Stabilität von Referenzelektroden erheblich verbessern. So kann beispielsweise der Einbau von Graphen oder Kohlenstoffnanoröhren in die Konstruktion von Referenzelektroden deren Leitfähigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen verbessern. Darüber hinaus wird der Einsatz von Metalloxiden und anderen Verbundwerkstoffen erforscht, um die Haltbarkeit und Leistung von Referenzelektroden unter rauen Bedingungen zu verbessern.

Integration der Nanotechnologie

Die Synergie zwischen Nanotechnologie und elektrochemischer Sensorik führt zu Durchbrüchen bei der Entwicklung von Referenzelektroden. Nanostrukturen mit ihren unterschiedlichen Morphologien werden genutzt, um die Empfindlichkeit elektrochemischer Messmethoden zu erhöhen. Die Fähigkeit, Materialien im Nanomaßstab zu synthetisieren und herzustellen sowie ihre Form, Größe, Anordnung und Zusammensetzung zu kontrollieren, treibt die Entwicklung effizienterer und präziserer Referenzelektroden voran.

Die Verwendung von Nanodrähten und Nanopartikeln kann beispielsweise ein gleichmäßigeres und stabileres Potenzial auf der gesamten Elektrodenoberfläche erzeugen und so die mit herkömmlichen Referenzelektroden verbundene Variabilität und Drift verringern. Darüber hinaus ermöglicht die Nanotechnologie die Herstellung von miniaturisierten Referenzelektroden, die für mikrofluidische und tragbare Geräte geeignet sind, wodurch die Anwendbarkeit elektrochemischer Sensoren bei Point-of-Care-Tests und Feldanwendungen erweitert wird.

Nicht-wässrige Referenzelektroden

Die Ausweitung elektrochemischer Anwendungen auf nichtwässrige Systeme ist ein weiterer Trend, der die Zukunft der Referenzelektroden-Technologie prägt. Herkömmliche wässrige Referenzelektroden können in nichtwässrigen Umgebungen durch das Austreten von Elektrolytlösungen beeinträchtigt werden, die die elektrochemischen Reaktionen stören können. Die Entwicklung von nichtwässrigen Referenzelektroden oder Pseudoreferenzelektroden ist daher für diese Anwendungen von entscheidender Bedeutung.

Pseudoreferenzelektroden, wie z. B. Metalldrähte, die direkt in die Analytenlösung eingesetzt werden, bieten eine einfachere und anpassungsfähigere Lösung. Ihre Stabilität und Reproduzierbarkeit kann jedoch eine Herausforderung darstellen. Zu den Innovationen in diesem Bereich gehört die Verwendung interner Referenz-Redoxverbindungen mit genau definierten Potenzialen, wie Ferrocen, zur Kalibrierung des Referenzpotenzials. Dieser Ansatz gewährleistet, dass das Referenzpotenzial auch bei Änderungen der Lösungszusammensetzung konstant bleibt.

Intelligente und selbstkalibrierende Referenzelektroden

Die Integration von intelligenten Technologien und selbstkalibrierenden Mechanismen ist ein weiterer Meilenstein in der Entwicklung von Referenzelektroden. Intelligente Referenzelektroden können ihre eigene Leistung überwachen und sich automatisch anpassen, um optimale Bedingungen zu erhalten. Dazu gehört auch die Fähigkeit, Drift, Verschmutzung und andere Faktoren, die die Stabilität der Elektrode beeinträchtigen können, zu erkennen und zu kompensieren.

Selbstkalibrierende Referenzelektroden verwenden eingebaute Sensoren und Rückkopplungssysteme zur kontinuierlichen Anpassung des Elektrodenpotenzials und gewährleisten so genaue und zuverlässige Messungen über längere Zeiträume. Diese Technologie ist besonders für Langzeitüberwachungsanwendungen von Vorteil, bei denen eine manuelle Kalibrierung unpraktisch oder unmöglich ist.

Fazit

Die Zukunft derReferenzelektroden Die Zukunft der Referenzelektroden-Technologie ist vielversprechend, denn es zeichnen sich zahlreiche Innovationen ab, die die Stabilität, Empfindlichkeit und Vielseitigkeit dieser wichtigen Komponenten für elektrochemische Messungen verbessern werden. Fortschritte in der Materialwissenschaft, die Integration der Nanotechnologie, die Entwicklung nichtwässriger Referenzelektroden und die Schaffung intelligenter und selbstkalibrierender Systeme tragen alle zu einer neuen Ära der Referenzelektroden-Technologie bei. Mit der Weiterentwicklung dieser Innovationen werden genauere und zuverlässigere elektrochemische Messungen in einem breiteren Spektrum von Anwendungen möglich, die den Fortschritt in Bereichen wie der Umweltüberwachung, dem Gesundheitswesen und der industriellen Prozesskontrolle vorantreiben.
