Wie entsteht Wärme in einem Hydrauliksystem? Energieverluste erkennen und managen für mehr Effizienz

In jedem Hydrauliksystem ist Wärme das direkte Ergebnis von Ineffizienz. Jede Energie, die in das System eingebracht, aber nicht in nützliche mechanische Arbeit (wie das Heben einer Last oder das Drehen eines Motors) umgewandelt wird, geht als thermische Energie oder Wärme verloren. Diese Umwandlung geschieht hauptsächlich durch Druckabfälle über Systemkomponenten und Reibung innerhalb der Flüssigkeit und Mechanik.

Das grundlegende Prinzip ist, dass Wärme immer dann entsteht, wenn Hydraulikflüssigkeit von einer Hochdruckzone in eine Niederdruckzone fließt, ohne nützliche Arbeit zu verrichten. Das Management der Systemwärme besteht im Wesentlichen darin, diese energieverschwendenden Druckabfälle zu managen.

Das Grundprinzip: Druckabfälle ohne Arbeit

Jedes Hydrauliksystem arbeitet, indem es Flüssigkeit unter Druck setzt. Dieser Druck stellt gespeicherte potenzielle Energie dar. Wenn diese potenzielle Energie freigesetzt wird, ohne einen Aktuator zu bewegen, löst sie sich direkt als Wärme in der Flüssigkeit auf.

Die Physik der Wärmeerzeugung

Die an Wärme verlorene Leistung ist eine direkte Funktion des Druckabfalls und der Durchflussrate über diesen Abfall. Ein kleiner Durchfluss über einen großen Druckabfall oder ein großer Durchfluss über einen kleinen Druckabfall können beide erhebliche Wärme erzeugen. Diese verlorene Energie muss irgendwohin gehen, und sie erwärmt die Flüssigkeit, die Komponenten und den Behälter.

Eine intuitive Analogie

Stellen Sie sich vor, Sie reiben Ihre Hände aneinander, um Wärme zu erzeugen. Der Druck, den Sie ausüben, und die Geschwindigkeit der Bewegung bestimmen, wie schnell sie warm werden. In der Hydraulik wirken Flüssigkeitsreibung und Einschränkungen ähnlich und wandeln die Energie der Pumpe in thermische Energie statt in produktive Arbeit um.

Primäre Quellen der Wärmeerzeugung

Während jede Komponente eine gewisse Ineffizienz beiträgt, sind einige Schlüsselbereiche für die überwiegende Mehrheit der Wärmeerzeugung in einem typischen System verantwortlich.

Druckbegrenzungs- und Druckminderventile

Diese sind oft die größte Wärmequelle. Ein Druckbegrenzungsventil leitet Hochdruckflüssigkeit direkt in den Niederdruckbehälter ab, um das System vor Überdruck zu schützen. Wenn Flüssigkeit darüber fließt, wird die gesamte potenzielle Energie sofort in Wärme umgewandelt. Ein System, bei dem die Pumpe ständig über das Entlastungsventil fließt, ist im Wesentlichen eine sehr teure Heizung.

Durchflussregelventile

Jedes Ventil, das den Durchfluss drosselt, wie ein Nadelventil oder eine nicht kompensierte Durchflussregelung, erzeugt eine bewusste Einschränkung. Diese Einschränkung verursacht einen Druckabfall, um die Geschwindigkeit eines Aktuators zu steuern. Die in diesem Druckabfall verlorene Energie wird direkt in Wärme umgewandelt.

Interne Komponentenleckage

Wenn Komponenten verschleißen, lockern sich ihre internen Toleranzen. Dies ermöglicht es Hochdruckflüssigkeit, an Dichtungen und internen Spalten vorbei in einen Niederdruckbereich zu gelangen.

• Pumpen: Interne Leckagen (oder "Schlupf") reduzieren die Pumpeneffizienz, wobei die verlorene Energie dem Fluid Wärme zuführt.
• Zylinder und Motoren: Flüssigkeit, die an Kolbendichtungen oder Motorgetrieben vorbeileckt, bedeutet, dass die Pumpe härter arbeiten muss, um Druck und Durchfluss aufrechtzuerhalten, wobei die geleckte Energie zu Wärme wird.

Flüssigkeitsreibung in Leitungen und Schläuchen

Die Flüssigkeit selbst erzeugt Wärme, wenn sie sich bewegt. Diese Reibung wird erhöht durch:

• Hohe Geschwindigkeit durch unterdimensionierte Leitungen.
• Lange Rohrleitungen mit vielen scharfen Biegungen oder Armaturen.
• Verwendung einer Flüssigkeit mit einer zu hohen Viskosität für die Betriebstemperatur.

Die Kompromisse verstehen

Es ist unmöglich, ein Hydrauliksystem zu schaffen, das keine Wärme erzeugt. Effizienz ist mit Kosten und Designkompromissen verbunden, die abgewogen werden müssen.

Ineffizienz durch Design

Einige wärmeerzeugende Komponenten sind für Funktion und Sicherheit unerlässlich. Ein Druckbegrenzungsventil ist eine nicht verhandelbare Sicherheitseinrichtung. Ein Durchflussregelventil kann für eine präzise Betriebssteuerung notwendig sein. Ziel ist es nicht, sie zu eliminieren, sondern einen Schaltkreis zu entwerfen, in dem sie nur bei Bedarf und nicht kontinuierlich verwendet werden.

Offene vs. geschlossene Systeme

Ein offenes System ist einfach und kostengünstig, erzeugt aber erhebliche Wärme, da der volle Pumpendurchfluss ständig zirkuliert, auch im Leerlauf, was Druckabfälle über die Ventile erzeugt. Ein geschlossenes, druckkompensiertes System ist effizienter und erzeugt weniger Wärme, da die Pumpe nur den benötigten Durchfluss und Druck bei Bedarf erzeugt, ist aber komplexer und teurer.

Die Kosten der Effizienz

Die Verwendung von Schläuchen mit größerem Durchmesser zur Reduzierung der Fluidgeschwindigkeit, die Wahl von hocheffizienten Kolbenpumpen gegenüber Zahnradpumpen und die Implementierung von Load-Sensing-Systemen reduzieren alle die Wärmeerzeugung. Diese Entscheidungen erhöhen jedoch die anfänglichen Kosten und die Komplexität des Systems.

Die richtige Wahl für Ihr Ziel treffen

Basierend auf diesen Prinzipien können Sie Wärme-Probleme methodisch angehen, indem Sie die Quelle der verschwendeten Energie identifizieren.

• Wenn Ihr Hauptaugenmerk auf der Entwicklung eines neuen, effizienten Systems liegt: Priorisieren Sie die richtige Dimensionierung Ihrer Pumpe und Leitungen und erwägen Sie die Verwendung eines Load-Sensing- oder druckkompensierten Designs, um unnötigen Durchfluss zu minimieren.

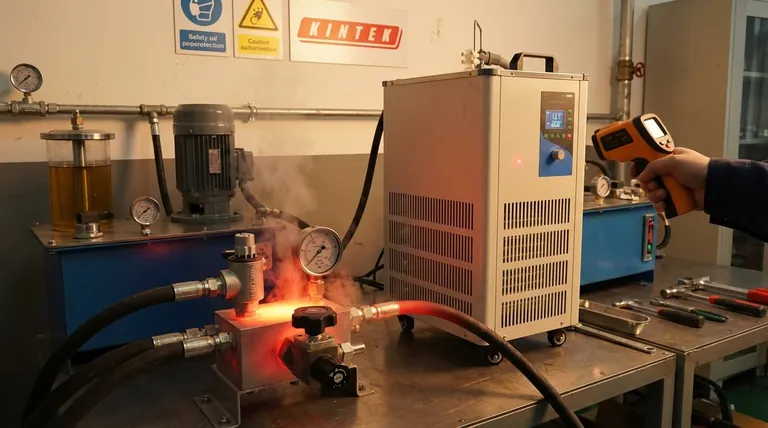

• Wenn Ihr Hauptaugenmerk auf der Fehlerbehebung eines überhitzten Systems liegt: Verwenden Sie ein Infrarot-Thermometer, um die heißeste Komponente zu finden. Dies ist oft ein Entlastungsventil, das zu niedrig eingestellt ist, oder ein Ventil, das einen konstanten Druckabfall verursacht.
• Wenn Ihr Hauptaugenmerk auf Wartung und Langlebigkeit liegt: Stellen Sie sicher, dass Sie die richtige Fluidviskosität für Ihr Klima verwenden, halten Sie Ihre Wärmetauscher sauber und achten Sie auf die verräterischen Anzeichen von Belüftung oder Kavitation.

Letztendlich bedeutet das Verständnis der Wärmeerzeugung das Verständnis der Energieeffizienz Ihres gesamten Hydraulikkreislaufs.

Zusammenfassungstabelle:

Primäre Wärmequelle	Ursache des Energieverlusts
Druckbegrenzungsventile	Flüssigkeit, die von hohem zu niedrigem Druck abgeleitet wird, ohne Arbeit zu verrichten
Durchflussregelventile	Drosselung des Durchflusses erzeugt restriktive Druckabfälle
Interne Leckage	Verschlissene Komponenten ermöglichen das Umgehen von Hochdruckflüssigkeit
Flüssigkeitsreibung	Hohe Geschwindigkeit oder falsche Fluidviskosität in Leitungen
