Ein Vakuumkessel, wie in den angegebenen Referenzen beschrieben, ist ein spezieller Kesseltyp, der unter Vakuum arbeitet, um den Phasenwechsel des Wassers für den Wärmeaustausch zu erleichtern. Im Gegensatz zu herkömmlichen Heizkesseln, die bei Atmosphärendruck oder darüber arbeiten, herrscht in Vakuumkesseln ein niedriger Druck in der Kammer, so dass das Wasser bei deutlich niedrigeren Temperaturen sieden kann. Diese Eigenschaft ist entscheidend für eine effiziente Wärmeübertragung und Energieeinsparung.
Zusammenfassung der Antwort:

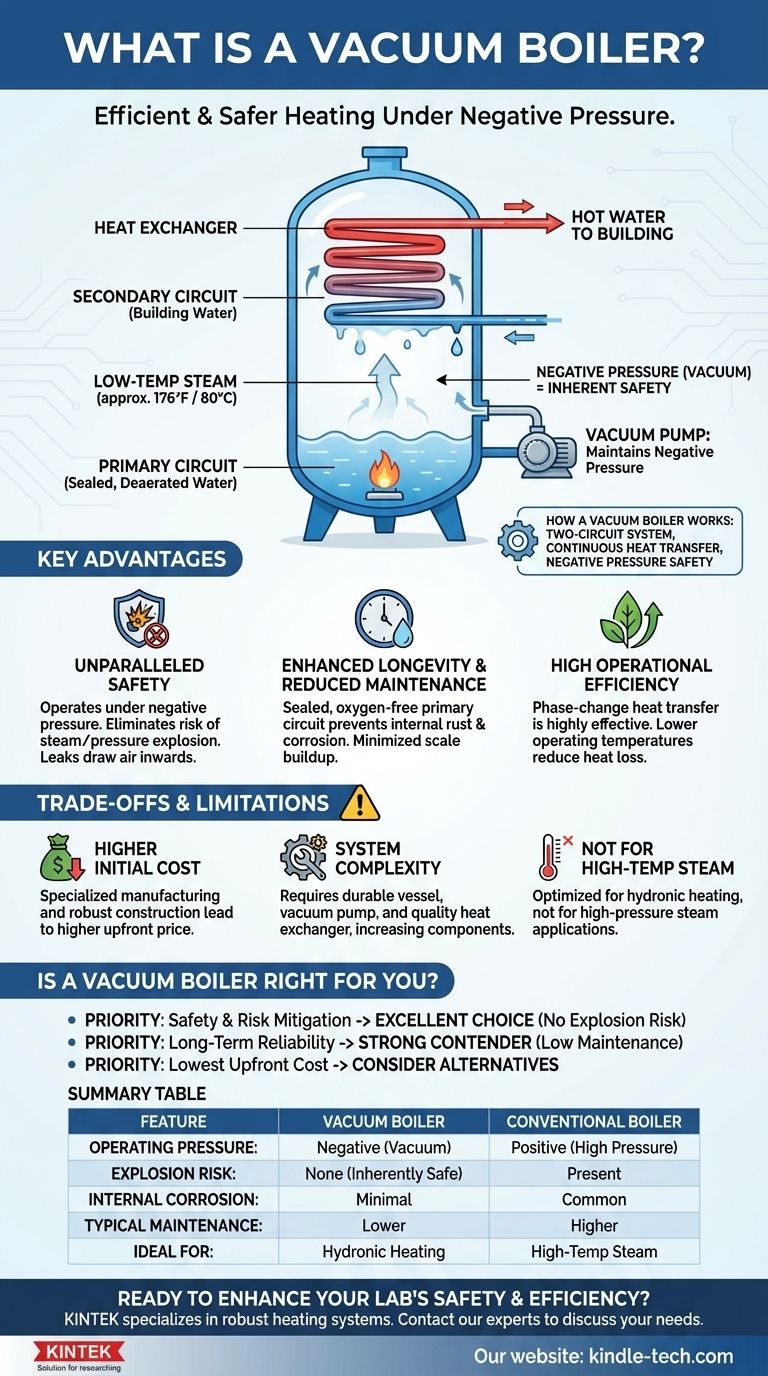

Ein Vakuumkessel ist ein Kesseltyp, der unter Vakuum arbeitet, um den Phasenwechsel des Wassers bei niedrigeren Temperaturen zu ermöglichen und so die Effizienz des Wärmeaustauschs zu verbessern. Er besteht aus einer Brennkammer, einem Wärmeübertragungsrohrbündel und einer Vakuumkammer mit einem U-Rohr-Wärmetauscher. Das Vakuum wird durch eine Absaugeinheit aufrechterhalten, die auch nicht kondensierbare Gase entfernt, um die Wärmeübertragungseffizienz zu verbessern.
-
Ausführliche Erläuterung:Funktionsprinzip:
-
- Der Vakuumkessel nutzt den Phasenwechsel des Wassers als primäre Methode des Wärmeaustauschs. In diesem System wird die Wärme aus der Brennstoffverbrennung vom Wärmeträger Wasser absorbiert. Wenn sich das Wasser unter den Vakuumbedingungen erwärmt, erreicht es seine Sättigungstemperatur und verdampft zu Dampf. Dieser Verdampfungsprozess ist die erste Phasenänderung, die im Kessel stattfindet. Das Kondensat fließt dann zurück in die Verdampfungskammer, um den Zyklus der Wärmeaufnahme und des Phasenwechsels fortzusetzen.Komponenten und Aufbau:
- Verbrennungskammer und Wärmeträgerrohrbündel: Diese befinden sich im unteren Teil des Vakuumkessels und sind für die Wärmeerzeugung durch Verbrennung zuständig. Das Wärmeträgerrohrbündel sorgt dafür, dass die Wärme effizient an das Wasser übertragen wird.
- Vakuumkammer mit U-Rohr-Wärmetauscher: Der obere Teil des Kessels ist die Vakuumkammer, in der sich ein U-Rohr-Wärmetauscher befindet. Diese Einrichtung ermöglicht einen effizienten Wärmeaustausch zwischen Dampf und Wasser, wodurch der Gesamtwirkungsgrad des Kessels erhöht wird.
-
Ansaugvorrichtung: Diese Komponente ist entscheidend für die Aufrechterhaltung des Vakuums in der Kammer. Sie hält nicht nur den Druck niedrig, sondern entfernt auch alle nicht kondensierbaren Gase, die den Wärmeübertragungsprozess behindern könnten. Durch die Aufrechterhaltung eines stabilen Vakuums und die Entfernung dieser Gase verbessert die Absaugeinheit die Wärmeübertragungseffizienz des U-Wärmetauschers erheblich.
- Vorteile des Vakuumbetriebs:
- Durch den Betrieb unter Vakuum kann Wasser bei Temperaturen sieden, die weit unter dem normalen Siedepunkt bei atmosphärischem Druck liegen. Diese Eigenschaft ist aus mehreren Gründen vorteilhaft:Energie-Effizienz:
- Niedrigere Siedetemperaturen bedeuten, dass weniger Energie zum Erhitzen des Wassers benötigt wird, was zu einer effizienteren Nutzung des Brennstoffs führt.Sicherheit:
Niedrigere Betriebstemperaturen verringern das Risiko der Überhitzung und potenzielle Sicherheitsrisiken, die mit Hochtemperaturkesseln verbunden sind.
Vielseitigkeit:
