Im Kern ist die metallorganische chemische Gasphasenabscheidung (MOCVD) ein hochkontrollierter Prozess zur Züchtung hochreiner, kristalliner Dünnschichten. Dabei werden flüchtige metallorganische Vorläufergase in eine Reaktionskammer eingeleitet, wo sie auf einem erhitzten Substrat zersetzt werden. Diese chemische Reaktion scheidet einen festen Werkstoff Atomlage für Atomlage auf der Substratoberfläche ab, was zu einer perfekten oder nahezu perfekten Kristallstruktur führt.
Der zentrale Mechanismus der MOCVD ist nicht nur die Abscheidung von Material, sondern die Orchestrierung einer präzisen chemischen Reaktion auf einer Oberfläche. Der Erfolg hängt davon ab, Gasfluss, Temperatur und Druck zu steuern, um zu kontrollieren, wie die Vorläufermoleküle zerfallen und sich zu einer geordneten, kristallinen Schicht zusammensetzen.
Die vier Stufen des MOCVD-Prozesses
MOCVD lässt sich als eine Abfolge von vier unterschiedlichen, aber kontinuierlichen Stufen verstehen. Dieser Prozess ermöglicht die Herstellung komplexer Verbindungshalbleitermaterialien, die für Bauteile wie LEDs, Laser und Hochfrequenzelektronik unerlässlich sind.
Stufe 1: Vorläufererzeugung und -transport
Der Prozess beginnt mit den Vorläufern, bei denen es sich um spezialisierte metallorganische Verbindungen handelt. Dies sind Moleküle, die das gewünschte Element (wie Gallium oder Aluminium) enthalten, das an organische Gruppen gebunden ist, wodurch sie bei niedrigen Temperaturen verdampft werden können.
Für den Transport wird ein inertes Trägergas (wie Wasserstoff oder Stickstoff) durch die Flüssigkeit oder über den festen Vorläufer geleitet. Dieses Gas nimmt eine präzise Konzentration des Vorläuferdampfes auf und transportiert ihn vom Quellfläschchen weg in Richtung des Reaktors.
Stufe 2: Gaszufuhr und -mischung
Die nun mit verschiedenen Vorläufern gesättigten Trägergasströme werden einem Gas-Mischsystem zugeführt. Hier werden sie in exakten Verhältnissen kombiniert.
Dieser Schritt ist entscheidend für die Herstellung von Verbindungsmaterialien. Um beispielsweise Galliumarsenid (GaAs) zu züchten, werden Ströme, die einen Gallium-Vorläufer und einen Arsen-Vorläufer enthalten, gemischt, bevor sie in die Hauptreaktionskammer eintreten.
Stufe 3: Oberflächenreaktion und Schichtwachstum
Die gemischten Gase strömen über ein Substrat (den Wafer), das auf eine hohe Temperatur, typischerweise zwischen 500 °C und 1500 °C, erhitzt wird.
Diese thermische Energie ist der Katalysator für die Schlüsselreaktion. Sie spaltet die Vorläufermoleküle auf, ein Prozess, der als Pyrolyse bekannt ist. Die gewünschten Metallatome werden freigesetzt und binden an der heißen Substratoberfläche.
Aufgrund der hohen Temperatur und der makellosen Beschaffenheit des Substrats verfügen diese Atome über genügend Energie, um sich in der stabilsten Konfiguration anzuordnen: einem perfekten Kristallgitter. Diese schichtweise Bildung einer Einkristallschicht wird als epitaktisches Wachstum bezeichnet.
Stufe 4: Entfernung von Nebenprodukten
Die organischen Bestandteile der Vorläufermoleküle sowie nicht umgesetztes Gas scheiden sich nicht auf der Schicht ab. Sie verbleiben in der Gasphase.
Der kontinuierliche Fluss des Trägergases wirkt wie ein Strom, der diese chemischen Nebenprodukte aus der Reaktionskammer herausfegt. Sie werden dann gefiltert und abgeführt, wodurch die wachsende Schicht außergewöhnlich rein bleibt.
Verständnis der kritischen Parameter
Die Qualität und Zusammensetzung der Endschicht sind kein Zufall; sie sind das direkte Ergebnis der akribischen Kontrolle der Prozessumgebung. Bei MOCVD geht es weniger um eine einzelne Einstellung als vielmehr um das dynamische Gleichgewicht mehrerer Schlüsselvariablen.
Temperaturkontrolle
Die Substrattemperatur ist wohl der wichtigste Parameter. Sie bestimmt die Geschwindigkeit der chemischen Zersetzungsreaktion. Ist die Temperatur zu niedrig, ist die Reaktion unvollständig, was zu schlechter Schichtqualität führt. Ist sie zu hoch, kann dies Defekte oder unerwünschte Nebenreaktionen verursachen.
Gasfluss und Druck
Die Durchflussraten der Trägergase und der Gesamtdruck in der Kammer bestimmen die Konzentration der Reaktanden an der Substratoberfläche. Dies steuert direkt die Wachstumsrate der Schicht und die genaue Stöchiometrie (das elementare Verhältnis) der Verbindungsmaterialien. Präzise Massendurchflussregler sind unerlässlich.
Vorläuferchemie
Die Wahl des metallorganischen Vorläufers selbst ist eine grundlegende Entscheidung. Verschiedene Vorläufer haben unterschiedliche Dampfdrücke und Zersetzungstemperaturen, was eine sorgfältige Prozessabstimmung erfordert. Darüber hinaus können diese Chemikalien teuer und potenziell hochgiftig sein, was sich auf die Sicherheits- und Betriebskosten auswirkt.
Die richtige Wahl für Ihr Ziel treffen
MOCVD ist eine leistungsstarke, aber komplexe Technik, die für spezifische, anspruchsvolle Anwendungen gewählt wird, bei denen die Materialqualität von größter Bedeutung ist.
- Wenn Ihr Hauptaugenmerk auf hochwertigen kristallinen Schichten (Epitaxie) liegt: Die präzise Kontrolle der chemischen Oberflächenreaktion durch MOCVD ermöglicht die atomare Ordnung, die für Hochleistungs-Halbleiterbauelemente erforderlich ist.
- Wenn Ihr Hauptaugenmerk auf der Abscheidung komplexer Verbindungsmaterialien liegt: MOCVD zeichnet sich durch die Co-Abscheidung mehrerer Elemente mit exakter Zusammensetzungskontrolle aus, indem einfach die Mischung der Vorläufergase angepasst wird.
- Wenn Ihr Hauptaugenmerk auf der skalierbaren Produktion liegt: Obwohl die Ausrüstung komplex ist, sind MOCVD-Prozesse robust und können auf großflächige Wafer und Mehrfachwafer-Systeme skaliert werden, was sie zu einem Arbeitspferd für die industrielle Herstellung von LEDs macht.
Letztendlich bedeutet die Beherrschung von MOCVD, die kontrollierte chemische Synthese eines perfekten Festkörpers direkt auf einer Oberfläche, Atomlage für Atomlage, zu beherrschen.
Zusammenfassungstabelle:
| Stufe | Schlüsselprozess | Zweck |
|---|---|---|
| 1 | Vorläufererzeugung & Transport | Verdampfen und Liefern metallorganischer Verbindungen über Trägergas. |
| 2 | Gaszufuhr & Mischung | Kombinieren von Vorläufern in exakten Verhältnissen zur Bildung von Verbindungsmaterialien. |
| 3 | Oberflächenreaktion & Schichtwachstum | Zersetzen von Vorläufern auf einem erhitzten Substrat für epitaktisches Kristallwachstum. |
| 4 | Entfernung von Nebenprodukten | Wegspülen von Reaktionsnebenprodukten zur Erhaltung der Schichtreinheit. |
Bereit, atomare Präzision bei Ihrer Dünnschichtabscheidung zu erreichen?
KINTEK ist spezialisiert auf fortschrittliche Laborgeräte und Verbrauchsmaterialien für die Halbleiterforschung und -produktion. Unsere Expertise in MOCVD-Systemen kann Ihnen helfen, hochreine, kristalline Schichten für LEDs, Laser und Hochfrequenzelektronik zu züchten.
Kontaktieren Sie noch heute unsere Experten, um zu besprechen, wie wir die spezifischen MOCVD-Anforderungen Ihres Labors unterstützen und Ihre Materialsynthesefähigkeiten verbessern können.

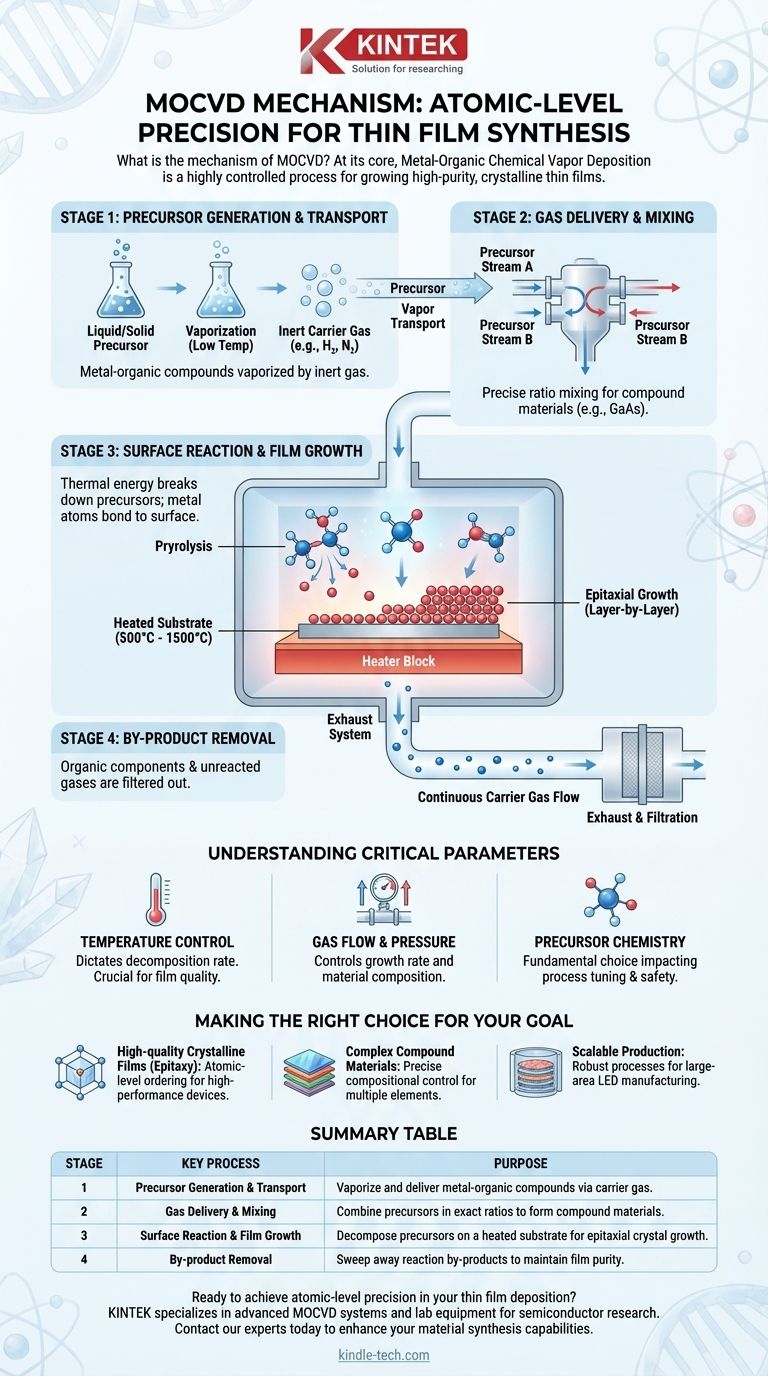

Visuelle Anleitung
