Was ist das Prinzip der hydraulischen Presse? Pascals Gesetz für massive Kräfte nutzen

Im Kern basiert eine hydraulische Presse auf einem grundlegenden Prinzip der Fluidmechanik, bekannt als Pascals Gesetz. Dieses Gesetz besagt, dass der Druck, der auf eine eingeschlossene, inkompressible Flüssigkeit ausgeübt wird, unvermindert auf jeden Teil der Flüssigkeit und die Wände des umschließenden Gefäßes übertragen wird. In einer Presse erzeugt eine kleine Kraft, die auf einen kleinen Kolben ausgeübt wird, Druck in einer Flüssigkeit (wie Öl), der dann auf einen viel größeren Kolben wirkt und eine proportional größere Ausgangskraft erzeugt.

Eine hydraulische Presse erzeugt keine Energie; sie tauscht meisterhaft Weg gegen Kraft. Durch das Anwenden einer kleinen Kraft über einen langen Weg auf einen kleinen Kolben erzeugt sie eine massive Kraft über einen kurzen Weg auf einen großen Kolben, alles dank des gleichmäßigen Drucks innerhalb einer eingeschlossenen Flüssigkeit.

Die Grundlage: Pascals Gesetz verstehen

Pascals Gesetz ist das einfache, aber mächtige Konzept, das hydraulische Systeme ermöglicht. Es basiert auf der Beziehung zwischen Kraft, Druck und Fläche.

Druck in einer eingeschlossenen Flüssigkeit

Wenn Sie Kraft auf eine versiegelte Flüssigkeit ausüben, erhöht sich der Druck überall in dieser Flüssigkeit gleichzeitig. Die Moleküle der Flüssigkeit übertragen diesen Druck gleichmäßig in alle Richtungen.

Deshalb kann ein kleiner Input an einem Ende des Systems eine signifikante Wirkung am anderen Ende haben, unabhängig von der Form des verbindenden Behälters.

Die Formel zur Kraftvervielfachung

Die maßgebliche Gleichung lautet Druck = Kraft / Fläche. Durch Umstellen erhalten wir Kraft = Druck x Fläche.

Da Pascals Gesetz vorschreibt, dass der Druck konstant in der Flüssigkeit ist, ist die von der Flüssigkeit ausgeübte Kraft direkt proportional zur Oberfläche, auf die sie wirkt. Ein Kolben mit einer größeren Fläche erfährt eine größere Kraft als ein Kolben mit einer kleineren Fläche.

Eine intuitive Analogie

Stellen Sie sich zwei versiegelte, wassergefüllte Spritzen vor, die durch ein dünnes Rohr verbunden sind. Eine Spritze ist sehr schmal (der Eingang), und die andere ist sehr breit (der Ausgang).

Den kleinen Kolben mit dem Daumen zu drücken, erfordert nur wenig Anstrengung. Dieser gleiche Druck wird jedoch durch das Rohr auf den großen Kolben übertragen und erzeugt eine viel größere Ausgangskraft – so groß, dass Sie sie wahrscheinlich nicht mit der anderen Hand aufhalten könnten. Dies ist Kraftvervielfachung in Aktion.

Die hydraulische Presse dekonstruieren

Eine hydraulische Presse ist eine elegante Anwendung dieses Prinzips, bestehend aus einigen Schlüsselkomponenten, die zusammenwirken.

Der Eingangskolben (der Stößel)

Dies ist der kleinere Kolben, auf den die anfängliche, moderate Kraft ausgeübt wird. Eine Pumpe, oft von einem Elektromotor angetrieben, drückt auf diesen Kolben und erzeugt den anfänglichen Druck in der Hydraulikflüssigkeit.

Die eingeschlossene Flüssigkeit (das Medium)

Dies ist fast immer ein spezielles Hydrauliköl. Öl wird verwendet, weil es praktisch inkompressibel ist, Hitze widersteht und die beweglichen Teile des Systems schmiert, wodurch ein reibungsloser und effizienter Betrieb gewährleistet wird.

Der Ausgangskolben (der Stempel)

Dies ist der Kolben mit großem Durchmesser, der den übertragenen Druck empfängt. Da seine Oberfläche um ein Vielfaches größer ist als die des Eingangskolbens, ist auch die von ihm ausgeübte Kraft um ein Vielfaches größer. Diese massive, kontrollierte Kraft presst, stanzt oder schmiedet das Material.

Das Antriebssystem

In industriellen Anwendungen liefern eine Pumpe und ein Hydraulikspeicher die Hochdruckflüssigkeit. Der Speicher fungiert wie eine wiederaufladbare Batterie für den Druck, indem er die Hochdruckflüssigkeit speichert, damit sie bei Bedarf für kräftige, schnelle Schübe freigegeben werden kann.

Kompromisse und Fallstricke verstehen

Obwohl das Prinzip einfach ist, beinhaltet seine reale Anwendung kritische Kompromisse und betriebliche Überlegungen.

Die Energieerhaltung

Man kann nichts umsonst bekommen. Der massive Kraftanstieg geht auf Kosten des Verfahrwegs.

Um den großen Ausgangsstempel um einen Zoll zu bewegen, muss der kleine Eingangskolben einen viel größeren Weg zurücklegen. Die geleistete Arbeit (Kraft x Weg) bleibt auf beiden Seiten des Systems gleich, geringfügige Effizienzverluste außer Acht gelassen.

Kontrolle vs. rohe Kraft

Ein einzelner, massiver Stempel kann immense Druckkraft liefern. Für empfindlichere Schmiede- oder Formgebungsvorgänge kann dies jedoch zu grob sein.

Einige Konstruktionen verwenden mehrere kleinere Stempel anstelle eines großen. Dies ermöglicht es den Bedienern, den Druck gleichmäßiger oder präziser auszuüben und bietet eine größere Kontrolle über die endgültige Geometrie des Werkstücks.

Betriebssicherheit und Wartung

Die beteiligten hohen Drücke machen Sicherheit von größter Bedeutung. Ein System ist nur so stark wie sein schwächster Punkt.

Probleme wie schwerwiegende Ölleckagen, ungewöhnliche Geräusche oder übermäßige Vibrationen sind kritische Warnzeichen, dass die Maschine sofort gestoppt werden muss. Dichtungen können versagen, und das Überschreiten der strukturellen Grenzen der Maschine kann zu einem katastrophalen Ausfall führen.

Die richtige Wahl für Ihr Ziel treffen

Das Verständnis des Kernprinzips ermöglicht es Ihnen, ein Hydrauliksystem basierend auf seinem Verwendungszweck zu bewerten.

• Wenn Ihr Hauptaugenmerk auf maximaler Kraftvervielfachung liegt: Der Schlüssel ist das Flächenverhältnis. Ein System mit einem viel größeren Ausgangsstempel im Verhältnis zu seinem Eingangskolben liefert die höchstmögliche Kraft.
• Wenn Ihr Hauptaugenmerk auf präziser Steuerung liegt: Suchen Sie nach Systemen, die mehrere kleinere Stempel oder fortschrittliche hydropneumatische Steuerungen verwenden, da diese mehr Nuancen bei der Druckanwendung bieten.
• Wenn Ihr Hauptaugenmerk auf Betriebssicherheit liegt: Priorisieren Sie Systeme mit robusten Dichtungen und einem klaren Wartungsplan. Überwachen Sie regelmäßig den Flüssigkeitsstand und die Systemintegrität, da Lecks das erste Anzeichen eines sich entwickelnden Problems sind.

Letztendlich ist die hydraulische Presse ein Beweis dafür, wie ein einfaches physikalisches Gesetz, wenn es richtig konstruiert wird, genutzt werden kann, um einen außergewöhnlichen mechanischen Vorteil zu erzielen.

Zusammenfassungstabelle:

Schlüsselkomponente	Funktion	Angewandtes Prinzip
Eingangskolben (Stößel)	Übt kleine Anfangskraft aus	Erzeugt Druck in der Hydraulikflüssigkeit
Hydraulikflüssigkeit (Öl)	Überträgt Druck unvermindert	Pascals Gesetz: Druck wird gleichmäßig übertragen
Ausgangskolben (Stempel)	Erzeugt massive Ausgangskraft	Kraft = Druck x Fläche (Kraftvervielfachung)
Antriebssystem (Pumpe/Speicher)	Liefert und speichert Hochdruckflüssigkeit	Ermöglicht bei Bedarf kräftige, schnelle Schübe

Bereit, dieses leistungsstarke Prinzip in Ihrem Labor oder Ihrer Werkstatt anzuwenden?

Bei KINTEK sind wir auf die Bereitstellung robuster und zuverlässiger hydraulischer Pressen und anderer wichtiger Laborgeräte spezialisiert. Ob Sie maximale Kraft für Materialprüfungen oder präzise Steuerung für empfindliche Formgebungsvorgänge benötigen, unsere Lösungen sind auf Leistung und Sicherheit ausgelegt.

Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere hydraulischen Pressen Ihre Produktivität steigern und Ihre spezifischen industriellen oder Forschungsziele erreichen können. Lassen Sie uns gemeinsam etwas Leistungsstarkes aufbauen.

Holen Sie sich ein individuelles Angebot für Ihre Anforderungen an hydraulische Pressen

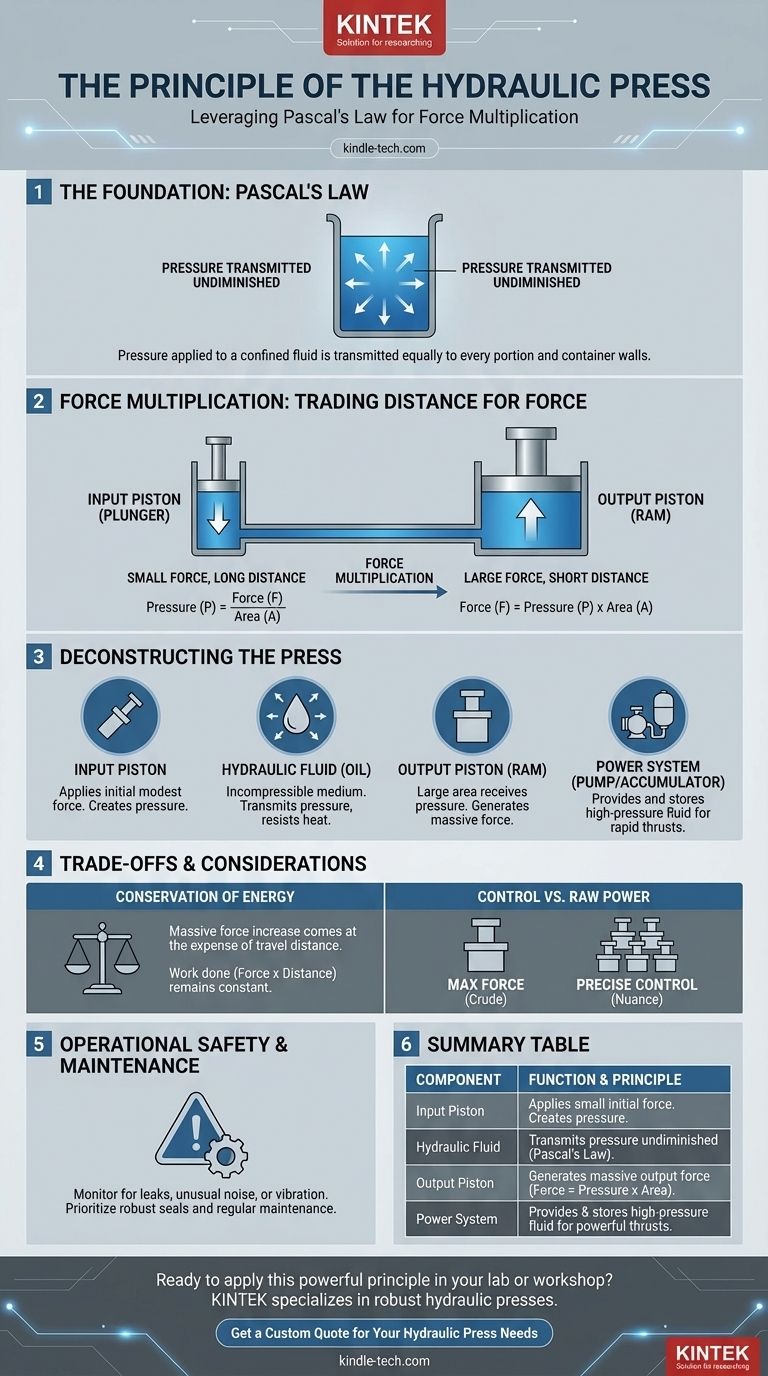

Visuelle Anleitung
