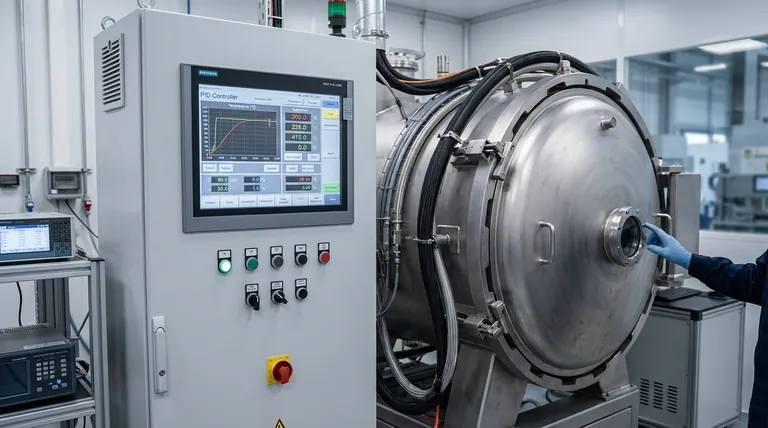

Wie wird die Ofentemperatur geregelt? Präzise thermische Prozesse mit PID-Regelung

Im Wesentlichen wird die Ofentemperatur durch ein geschlossenes Regelsystem gesteuert. Dieses System misst kontinuierlich die Innentemperatur mit einem Sensor, vergleicht sie mit der gewünschten Temperatur (dem Sollwert) und verwendet einen Regler, um die Leistung, die den Heizelementen zugeführt wird, präzise anzupassen, um die Differenz zu minimieren.

Das Kernprinzip ist nicht nur das Heizen, sondern eine intelligente Regelung. Moderne Öfen verlassen sich auf einen konstanten Zyklus des Messens, Vergleichens und Anpassens der Leistung – meist unter Verwendung eines PID-Reglers – um stabile und präzise Temperaturen ohne ständiges manuelles Eingreifen zu erreichen.

Die Kernkomponenten der Temperaturregelung

Das Temperaturregelsystem eines Ofens besteht aus drei kritischen Teilen, die in einem kontinuierlichen Kreislauf zusammenarbeiten: dem Sensor, dem Regler und dem Aktuator.

Der Sensor (Die "Augen")

Der Sensor ist für die genaue Messung der Echtzeit-Temperatur im Ofenraum verantwortlich.

Der gebräuchlichste Typ ist ein Thermoelement, wie das Industriestandard-N-Typ Nickel-Chrom-Silizium, das langlebig und zuverlässig für Hochtemperaturanwendungen bis zu 1300°C ist.

Der Regler (Das "Gehirn")

Der Regler ist der zentrale Prozessor. Er nimmt den Temperaturwert vom Thermoelement auf und vergleicht ihn mit dem programmierten Sollwert.

Basierend auf der Differenz berechnet er präzise, wie viel Leistung die Heizelemente benötigen. Dies kann von einer einfachen programmierbaren Einheit bis zu einer vollautomatischen SPS (Speicherprogrammierbare Steuerung) reichen, die in ein größeres System integriert ist.

Der Aktuator (Die "Hände")

Der Aktuator empfängt den Befehl vom Regler und passt den Stromfluss zu den Heizelementen physisch an.

In modernen Elektroöfen ist dies typischerweise ein Solid-State-Relais (SSR). Ein SSR kann die Leistung tausende Male pro Sekunde ein- und ausschalten, was eine extrem feine Steuerung der Wärmeabgabe ermöglicht.

Erklärte Schlüsselstrategien der Regelung

Während die Komponenten universell sind, kann die Strategie, die der Regler für Entscheidungen verwendet, in Komplexität und Präzision erheblich variieren.

Einfache Ein/Aus-Regelung (Grenzregelung)

Dies ist die einfachste Methode. Liegt die Temperatur unter dem Sollwert, sendet der Regler 100% Leistung. Sobald sie über dem Sollwert liegt, schaltet er die Leistung vollständig ab.

Diese Methode ist einfach, führt aber zu ständigem Über- und Unterschwingen der Temperatur, wodurch sie für Prozesse, die eine hohe Stabilität erfordern, ungeeignet ist.

Proportional-Integral-Derivativ (PID)-Regelung

Die PID-Regelung ist der Standard für nahezu alle modernen Präzisionsöfen, von Labormodellen bis hin zu industriellen Sinteranlagen. Es ist ein ausgeklügelter Algorithmus, der die Leistung basierend auf drei Faktoren anpasst.

• Proportional (P): Reagiert auf den aktuellen Fehler. Je weiter die Temperatur vom Sollwert entfernt ist, desto mehr Leistung wird angelegt.
• Integral (I): Reagiert auf die Summe vergangener Fehler. Dies korrigiert kleine, stationäre Temperaturdrifts und stellt sicher, dass der Ofen sich schließlich genau auf dem Sollwert einpendelt.
• Derivativ (D): Reagiert auf die Rate zukünftiger Fehler. Es antizipiert, wohin sich die Temperatur entwickelt, und reduziert die Leistung, wenn sie sich schnell dem Sollwert nähert, um ein Überschwingen zu verhindern.

Fortgeschrittene und automatisierte Regelung

Für hochkomplexe Prozesse existieren noch fortschrittlichere Strategien. Die Vorwärtsregelung (Feedforward Control) kann vorhersehbare Störungen kompensieren, während die Fuzzy-Logik es dem System ermöglicht, unpräzise Variablen zu handhaben.

Diese Systeme werden oft von einer SPS verwaltet, die ganze Heiz-, Halte- und Kühlprogramme per Knopfdruck automatisch ablaufen lassen kann.

Die Kompromisse verstehen

Die Auswahl und der Betrieb eines Ofens erfordert ein Verständnis des Gleichgewichts zwischen Präzision, Einfachheit und Sicherheit.

Präzision vs. Einfachheit

Ein Ein/Aus-Regler ist einfach und günstig, aber unpräzise. Ein PID-Regler liefert außergewöhnliche Stabilität und Wiederholbarkeit für empfindliche Prozesse wie das Sintern, muss aber für den jeweiligen Ofen richtig "eingestellt" werden, um optimal zu funktionieren.

Die Bedeutung der Systemüberwachung

Kein Regelsystem ist unfehlbar. Es ist entscheidend, den Betrieb des Ofens während eines Zyklus zu überwachen, um Anomalien zu erkennen. Ein perfekt programmierter Regler kann einen Hardwarefehler, wie ein defektes Thermoelement oder ein ausfallendes Heizelement, nicht verhindern.

Automatisierung bringt Verantwortung mit sich

Die Möglichkeit, einen vollständigen Wärmebehandlungszyklus zu programmieren und "Start" zu drücken, ist ein enormer Vorteil in Bezug auf Effizienz und Wiederholbarkeit. Diese Automatisierung setzt jedoch voraus, dass der Bediener das Programm gemäß den Anweisungen des Ofens und den Prozessanforderungen korrekt einstellt.

Die richtige Wahl für Ihren Prozess treffen

Ihr spezifisches Ziel bestimmt, welches Maß an Kontrolle für Ihre Arbeit notwendig ist.

• Wenn Ihr Hauptaugenmerk auf einfachem Heizen ohne hohe Präzision liegt: Eine einfache Grenz- oder Ein/Aus-Regelung ist ausreichend und kostengünstig.
• Wenn Ihr Hauptaugenmerk auf stabilen, wiederholbaren und präzisen Temperaturen liegt: Ein PID-Regler ist der unverzichtbare Industriestandard für Aufgaben wie Wärmebehandlung, Sintern oder Laborforschung.
• Wenn Ihr Hauptaugenmerk auf der Integration des Ofens in einen komplexen, automatisierten Arbeitsablauf liegt: Ein SPS-basiertes Steuerungssystem bietet die größte Leistung und Flexibilität für mehrstufige, unbeaufsichtigte Vorgänge.

Das Verständnis dieser Regelprinzipien befähigt Sie, Ihren Ofen nicht nur als Heizgerät, sondern als Präzisionsinstrument zu betreiben, das genau auf Ihre Bedürfnisse zugeschnitten ist.

Zusammenfassungstabelle:

Komponente	Rolle	Schlüsseltechnologie
Sensor	Misst Temperatur	Thermoelement (z.B. N-Typ bis 1300°C)
Regler	Vergleicht & berechnet	PID-Algorithmus oder SPS
Aktuator	Passt Leistung an	Solid-State-Relais (SSR)

Benötigen Sie präzise Temperaturregelung für Ihre Laborprozesse? KINTEK ist spezialisiert auf Hochleistungs-Laboröfen mit fortschrittlichen PID-Reglern und SPS-Systemen, die stabile und wiederholbare Ergebnisse für Sintern, Wärmebehandlung und Forschung gewährleisten. Lassen Sie sich von unseren Experten bei der Auswahl des richtigen Ofens für Ihre Anwendung unterstützen. Kontaktieren Sie uns noch heute, um Ihre spezifischen Anforderungen an die thermische Verarbeitung zu besprechen!

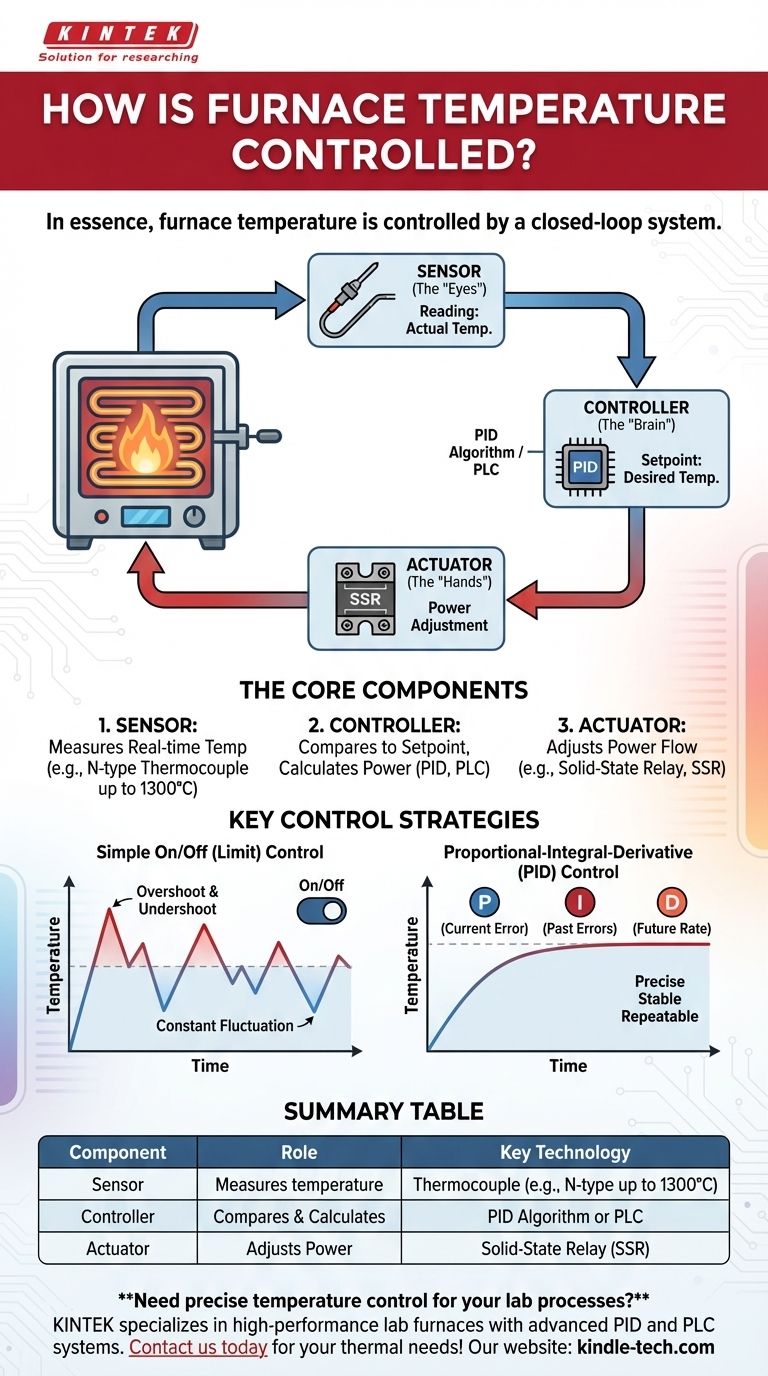

Visuelle Anleitung
