Im Kern ist die thermische Verdampfung ein grundlegendes Verfahren zur Dünnschichtabscheidung, das in einer Vielzahl von Branchen eingesetzt wird. Am häufigsten wird sie zur Herstellung der dünnen Metallschichten verwendet, die für Elektronik wie OLED-Displays und Solarzellen, einfache elektrische Kontakte sowie funktionale oder dekorative Beschichtungen auf Produkten von Automobilreflektoren bis hin zu Sportartikeln unerlässlich sind.
Die Entscheidung für die thermische Verdampfung hängt von einem kritischen Kompromiss ab. Es ist eine außergewöhnlich einfache, schnelle und kostengünstige Methode zur Abscheidung von Materialien mit niedrigem Schmelzpunkt, dies geht jedoch auf Kosten von Materialbeschränkungen und möglicher Kontamination durch die Heizquelle.
Wie die thermische Verdampfung funktioniert
Die thermische Verdampfung ist eine Art der physikalischen Gasphasenabscheidung (PVD), die auf dem einfachen Prinzip der Änderung des physikalischen Zustands eines Materials beruht.
Der Verdampfungs-Kondensations-Zyklus
Das Ausgangsmaterial, wie ein Metall wie Aluminium oder Gold, wird in einem Behälter, der als Tiegel bezeichnet wird, in einer Hochvakuumkammer platziert. Dieser Tiegel wird erhitzt, wodurch das Ausgangsmaterial sublimiert oder zu einem Dampf verdampft.
Dieser Dampf bewegt sich dann geradlinig durch das Vakuum und kondensiert auf einem kühleren Zielobjekt, dem sogenannten Substrat, wodurch ein dünner, fester Film entsteht.
Die entscheidende Rolle des Vakuums
Der Prozess wird unter Hochvakuum durchgeführt, um sicherzustellen, dass die verdampften Atome mit minimalen Kollisionen mit Luft oder anderen Gasmolekülen von der Quelle zum Substrat gelangen können. Diese Sichtlinienbewegung ermöglicht die Erzeugung eines sauberen, gut definierten Films.
Erhitzen des Ausgangsmaterials
Die Wärme wird typischerweise auf eine von zwei Arten erzeugt. Bei der resistiven Verdampfung fließt ein elektrischer Strom durch den Tiegel oder ein nahegelegenes feuerfestes Metallschiffchen, das es wie einen Glühfaden in einer Glühbirne erhitzt. Bei der Elektronenstrahlverdampfung erhitzt ein fokussierter Strahl energiereicher Elektronen das Ausgangsmaterial direkt.
Wichtige Anwendungsbereiche
Die einzigartigen Eigenschaften der thermischen Verdampfung – ihre Einfachheit, Geschwindigkeit und Kompatibilität mit Materialien mit niedrigem Schmelzpunkt – machen sie ideal für mehrere spezifische Bereiche.
Elektronik und Photonik
Die thermische Verdampfung ist ein Arbeitspferd für die Herstellung von Unterhaltungselektronik. Sie wird zur Abscheidung der dünnen Schichten von Metallen und organischen Verbindungen verwendet, aus denen OLED-Displays bestehen, und auch zur Erzeugung der metallischen Kontakte und leitfähigen Schichten in Solarzellen.
Mikroelektromechanische Systeme (MEMS)
In MEMS und anderen Mikrofabrikationsprozessen wird die thermische Verdampfung zur Abscheidung von Einzelmetallfilmen für elektrische Kontakte und Verbindungen eingesetzt. Die Fähigkeit, Metalle wie Gold (Au), Aluminium (Al) oder Chrom (Cr) schnell und kostengünstig abzuscheiden, ist ein großer Vorteil.
Optische und dekorative Beschichtungen
Das Verfahren wird häufig zur Herstellung hochreflektierender Oberflächen eingesetzt. Dies umfasst die Herstellung von Lichtreflektoren für Autoscheinwerfer, medizinische Beleuchtung und Luft- und Raumfahrtkomponenten. Es wird auch für rein dekorative Anwendungen verwendet, wie z. B. das Hinzufügen metallischer Glanzschichten zu Kosmetikverpackungen oder Sportartikeln.
Funktionale Beschichtungen
Ein dünner, leitfähiger Metallfilm kann elektromagnetische Störungen und hochfrequente Interferenzen wirksam blockieren. Die thermische Verdampfung ist eine gängige Methode zur Aufbringung dieser EMI/RFI-Abschirmungsschichten auf Kunststoffgehäuse für empfindliche elektronische Geräte.
Die Abwägungen verstehen
Obwohl die thermische Verdampfung leistungsstark ist, ist sie keine universelle Lösung. Das Verständnis ihrer Grenzen ist der Schlüssel zu ihrer korrekten Anwendung.
Die Materialbeschränkung: Niedrige Schmelzpunkte
Die Haupteinschränkung ist die Temperatur. Das Verfahren eignet sich am besten für Materialien mit relativ niedrigen Schmelzpunkten, wie Aluminium, Silber, Gold und Germanium. Es ist nicht geeignet für die Abscheidung von Materialien, die sehr hohe Temperaturen zum Verdampfen benötigen, wie feuerfeste Metalle wie Wolfram oder Tantal.
Das Reinheitsproblem: Tiegelkontamination
Da der Tiegel zusammen mit dem Ausgangsmaterial auf extreme Temperaturen erhitzt wird, besteht die Gefahr, dass Atome aus dem Tiegel selbst in den Dampfstrom gelangen. Dies führt Verunreinigungen in den endgültigen Dünnschicht ein, was für Hochleistungsanwendungen inakzeptabel sein kann.
Die Herausforderung komplexer Legierungen
Obwohl es möglich ist, mehrere Materialien durch die Verwendung mehrerer Tiegel bei unterschiedlichen Temperaturen gleichzeitig abzuscheiden, kann die genaue Kontrolle der endgültigen Zusammensetzung einer komplexen Legierung schwierig sein. Andere PVD-Verfahren, wie das Sputtern, bieten oft eine überlegene Kontrolle für die Herstellung von Filmen mit spezifischen mehrkomponentigen Stöchiometrien.
Die richtige Wahl für Ihr Ziel treffen
Die Auswahl eines Abscheidungsverfahrens erfordert die Abstimmung der Prozessfähigkeiten mit Ihrem Hauptziel.
- Wenn Ihr Hauptaugenmerk auf der kostengünstigen Abscheidung einfacher Metalle liegt: Die thermische Verdampfung ist aufgrund ihrer Geschwindigkeit und Einfachheit bei Materialien wie Al, Ag oder Au eine ausgezeichnete, oft bevorzugte Wahl.
- Wenn Ihr Hauptaugenmerk auf ultrareinen Filmen für fortschrittliche Geräte liegt: Ziehen Sie Alternativen wie die Molekularstrahlepitaxie (MBE) oder das Hochreinheits-Sputtern in Betracht, um das Risiko der Tiegelkontamination zu vermeiden.
- Wenn Ihr Hauptaugenmerk auf der Abscheidung von feuerfesten Metallen oder komplexen Legierungen liegt: Sie müssen eine andere Methode verwenden, wie z. B. Elektronenstrahlverdampfung oder Sputtern, die höhere Temperaturen aushalten und eine bessere Kontrolle der Zusammensetzung bieten.
Letztendlich ermöglicht Ihnen das Verständnis der Stärken und Schwächen der thermischen Verdampfung, das effektivste Werkzeug für Ihre spezifische technische Herausforderung auszuwählen.
Zusammenfassungstabelle:
| Anwendungsbereich | Häufige Verwendungen | Wichtige Materialien |
|---|---|---|
| Elektronik & Photonik | OLED-Displays, Solarzellenkontakte | Aluminium (Al), Gold (Au), Organische Verbindungen |
| MEMS | Elektrische Kontakte, Verbindungen | Gold (Au), Aluminium (Al), Chrom (Cr) |
| Optische & dekorative Beschichtungen | Automobilreflektoren, Verpackungen | Aluminium (Al), Silber (Ag) |
| Funktionale Beschichtungen | EMI/RFI-Abschirmung auf Kunststoffen | Aluminium (Al), Kupfer (Cu) |
Benötigen Sie eine zuverlässige Lösung zur Dünnschichtabscheidung für Ihr Labor?
KINTEK ist spezialisiert auf hochwertige Laborgeräte, einschließlich thermischer Verdampfungssysteme, um Sie bei der Erzielung präziser und kostengünstiger Beschichtungen für Elektronik-, MEMS- und optische Anwendungen zu unterstützen. Unsere Experten helfen Ihnen bei der Auswahl des richtigen Werkzeugs für Ihre spezifischen Materialien und Reinheitsanforderungen.
Kontaktieren Sie unser Team noch heute, um Ihr Projekt zu besprechen und herauszufinden, wie KINTEK den Erfolg Ihres Labors unterstützen kann.

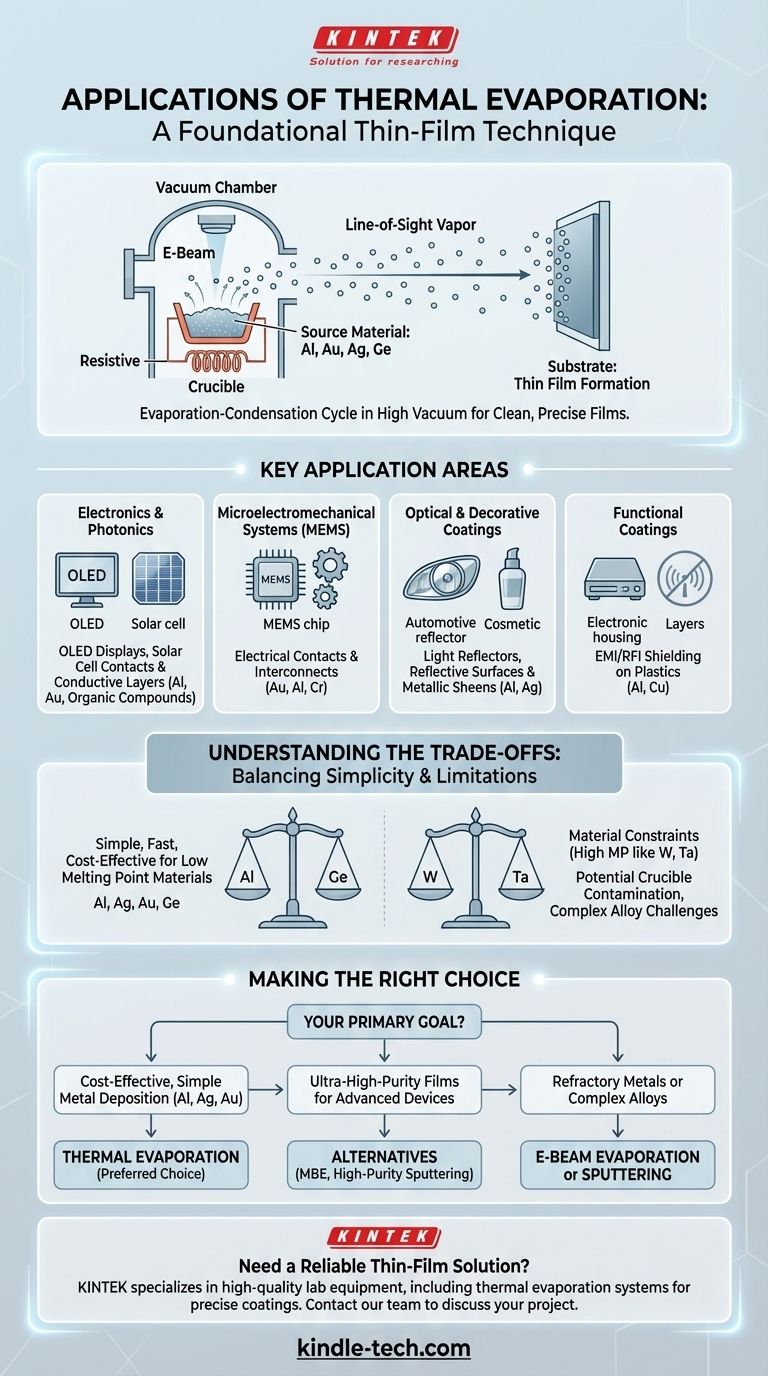

Visuelle Anleitung
