Zur Charakterisierung von Graphen wird eine Reihe spezialisierter Techniken eingesetzt, von denen jede ein anderes Puzzleteil liefert. Zu den wichtigsten Methoden gehören die Raman-Spektroskopie zur Beurteilung der Schichtanzahl und Qualität, die Elektronenmikroskopie (SEM und TEM) zur Visualisierung der Oberflächen- und Innenstrukturen, die Röntgenspektroskopie zur Bestimmung chemischer Zustände und die Rasterkraftmikroskopie (AFM) zur Messung lokaler Eigenschaften.
Die zentrale Herausforderung bei der Graphen-Charakterisierung besteht darin, dass keine einzelne Technik ein vollständiges Bild liefert. Ein echtes Verständnis ergibt sich aus der Kombination spektroskopischer Methoden, die Qualität und Schichtanzahl aufdecken, mit mikroskopischen Methoden, die die physikalische Struktur visualisieren.
Das grundlegende Werkzeug: Raman-Spektroskopie
Die Raman-Spektroskopie ist wohl die wichtigste, schnellste und zerstörungsfreie Methode zur Analyse von Graphen. Sie nutzt gestreutes Licht, um einen Fingerabdruck der strukturellen und elektronischen Eigenschaften des Materials zu liefern.
Bestimmung der Schichtanzahl (G- und 2D-Banden)
Die G-Bande (um 1587 cm⁻¹) und die 2D-Bande sind entscheidende Indikatoren. Insbesondere die Form, Position und Intensität der 2D-Bande reagieren sehr empfindlich auf die Anzahl der Graphenschichten und ermöglichen eine klare Unterscheidung zwischen einlagigen, zweilagigen und wenigen Schichten umfassenden Proben.
Beurteilung von Qualität und Defekten (D-Bande)
Die Anwesenheit und Intensität der D-Bande ist direkt proportional zur Anzahl der Defekte oder Verformungen im wabenförmigen Gitter des Graphens. Eine geringe Intensität der D-Bande deutet auf eine hochreine Kristallstruktur hin, was für Hochleistungselektronikanwendungen entscheidend ist.
Visualisierung der Struktur: Elektronen- und Sondenmikroskopie
Während die Spektroskopie Daten über die Qualität liefert, liefert die Mikroskopie direkte visuelle Beweise für die Form und Struktur des Graphens in verschiedenen Maßstäben.
Untersuchung der Oberflächentopographie (SEM)
Das Rasterelektronenmikroskop (REM, engl. SEM) wird zur Untersuchung der Oberfläche der Graphenprobe über relativ große Flächen eingesetzt. Es liefert wertvolle Informationen über Falten, Knicke, Risse und die allgemeine Bedeckung auf einem Substrat.
Aufdeckung der inneren Zusammensetzung (TEM)
Das Transmissionselektronenmikroskop (TEM) bietet eine viel höhere Auflösung und ermöglicht es, durch das Graphen hindurchzusehen. Diese Technik liefert feine Details über die innere Zusammensetzung und die atomare Anordnung der Kohlenstoffatome im Gitter.
Messung lokaler Eigenschaften (AFM)
Das Rasterkraftmikroskop (AFM) kartiert die Oberflächentopographie im Nanomaßstab und eignet sich daher hervorragend zur präzisen Messung der Dicke eines Graphenflocks. Es kann auch angepasst werden, um lokale Eigenschaften wie Reibung, Adhäsion und Magnetfelder zu messen.
Analyse der chemischen Zusammensetzung
Über die physikalische Struktur hinaus ist es wichtig, die chemische Beschaffenheit des Graphens zu verstehen, insbesondere wenn es funktionalisiert wurde oder Verunreinigungen ein Problem darstellen.
Charakterisierung chemischer Zustände (Röntgenspektroskopie)
Techniken wie die Röntgenphotoelektronenspektroskopie (XPS) werden zur Charakterisierung der chemischen Zustände der Atome in der Probe eingesetzt. Dies kann die Reinheit des Kohlenstoffgitters bestätigen und das Vorhandensein von sauerstoffhaltigen funktionellen Gruppen oder anderen elementaren Verunreinigungen identifizieren.
Die Kompromisse verstehen
Die Wahl der richtigen Charakterisierungsmethode erfordert das Verständnis ihrer Einschränkungen und dessen, was sie messen soll.
Maßstab vs. Detail
SEM bietet eine Weitwinkelansicht der Oberflächenmorphologie des Materials, während TEM und AFM hineinzoomen, um Details auf atomarer Ebene zu liefern. Die Wahl hängt davon ab, ob Sie die Gleichmäßigkeit großer Flächen oder die Perfektion auf atomarer Ebene bewerten müssen.
Zerstörend vs. Zerstörungsfrei
Die Raman-Spektroskopie und AFM sind im Allgemeinen zerstörungsfrei, was bedeutet, dass die Probe für weitere Experimente verwendet werden kann. Im Gegensatz dazu kann die Probenvorbereitung für TEM zerstörend und komplex sein.
Keine einzige Quelle der Wahrheit
Ein perfektes Raman-Spektrum kann zwar an einer Stelle auf eine hohe Kristallqualität hinweisen, aber ein SEM-Bild kann zeigen, dass der Gesamtfilm diskontinuierlich ist. Die Abhängigkeit von einer einzigen Methode kann zu einer unvollständigen und potenziell irreführenden Schlussfolgerung über die Gesamtqualität des Materials führen.
Die richtige Wahl für Ihr Ziel treffen
Die optimale Charakterisierungsstrategie hängt vollständig von den Informationen ab, die Sie über Ihre Graphenprobe erhalten müssen.
- Wenn Ihr Hauptaugenmerk auf der Überprüfung der Schichtanzahl und Kristallqualität liegt: Die Raman-Spektroskopie ist aufgrund ihrer Geschwindigkeit und Genauigkeit Ihr wesentlicher erster Schritt.
- Wenn Ihr Hauptaugenmerk auf der Visualisierung der Oberflächenbedeckung und Morphologie großer Flächen liegt: Verwenden Sie das Rasterelektronenmikroskop (SEM), um einen umfassenden Überblick zu erhalten.
- Wenn Ihr Hauptaugenmerk auf der Bestätigung der atomaren Struktur und der inneren Integrität liegt: Das Transmissionselektronenmikroskop (TEM) ist das maßgebliche Werkzeug.
- Wenn Ihr Hauptaugenmerk auf der Analyse der chemischen Reinheit oder Funktionalisierung liegt: Verwenden Sie eine Methode wie die Röntgenphotoelektronenspektroskopie (XPS).
Letztendlich beruht eine umfassende Charakterisierung auf der intelligenten Kombination dieser Techniken, um ein vollständiges und zuverlässiges Profil Ihres Materials zu erstellen.
Zusammenfassungstabelle:
| Technik | Hauptverwendung | Wichtige Erkenntnis |
|---|---|---|
| Raman-Spektroskopie | Schichtanzahl & Kristallqualität | Zerstörungsfrei; analysiert G- & 2D-Banden für Schichten, D-Bande für Defekte. |
| SEM (Rasterelektronenmikroskopie) | Oberflächenmorphologie & Bedeckung | Visualisiert Falten, Knicke und Risse über große Flächen. |
| TEM (Transmissionselektronenmikroskopie) | Atomstruktur & innere Zusammensetzung | Hohe Auflösung; deckt die innere Gitteranordnung auf (kann zerstörend sein). |
| AFM (Rasterkraftmikroskopie) | Dicke & lokale Eigenschaften | Topographie-Kartierung im Nanomaßstab; misst Dicke und lokale Kräfte. |
| XPS (Röntgenphotoelektronenspektroskopie) | Chemische Zusammensetzung & Reinheit | Identifiziert elementare Verunreinigungen und funktionelle Gruppen. |
Müssen Sie Ihre Graphenproben genau charakterisieren?
KINTEK ist spezialisiert auf die Bereitstellung der präzisen Laborgeräte und Verbrauchsmaterialien, die Sie für eine zuverlässige Graphenanalyse benötigen. Ob Sie Raman-Spektrometer für die Qualitätskontrolle, Elektronenmikroskope für die Strukturbildgebung oder andere wesentliche Werkzeuge benötigen, unsere Expertise stellt sicher, dass Sie genaue Ergebnisse erhalten.
Lassen Sie uns Ihnen helfen, ein vollständiges Charakterisierungsprofil für Ihre Materialien zu erstellen. Kontaktieren Sie noch heute unsere Experten, um Ihre spezifischen Laboranforderungen zu besprechen!

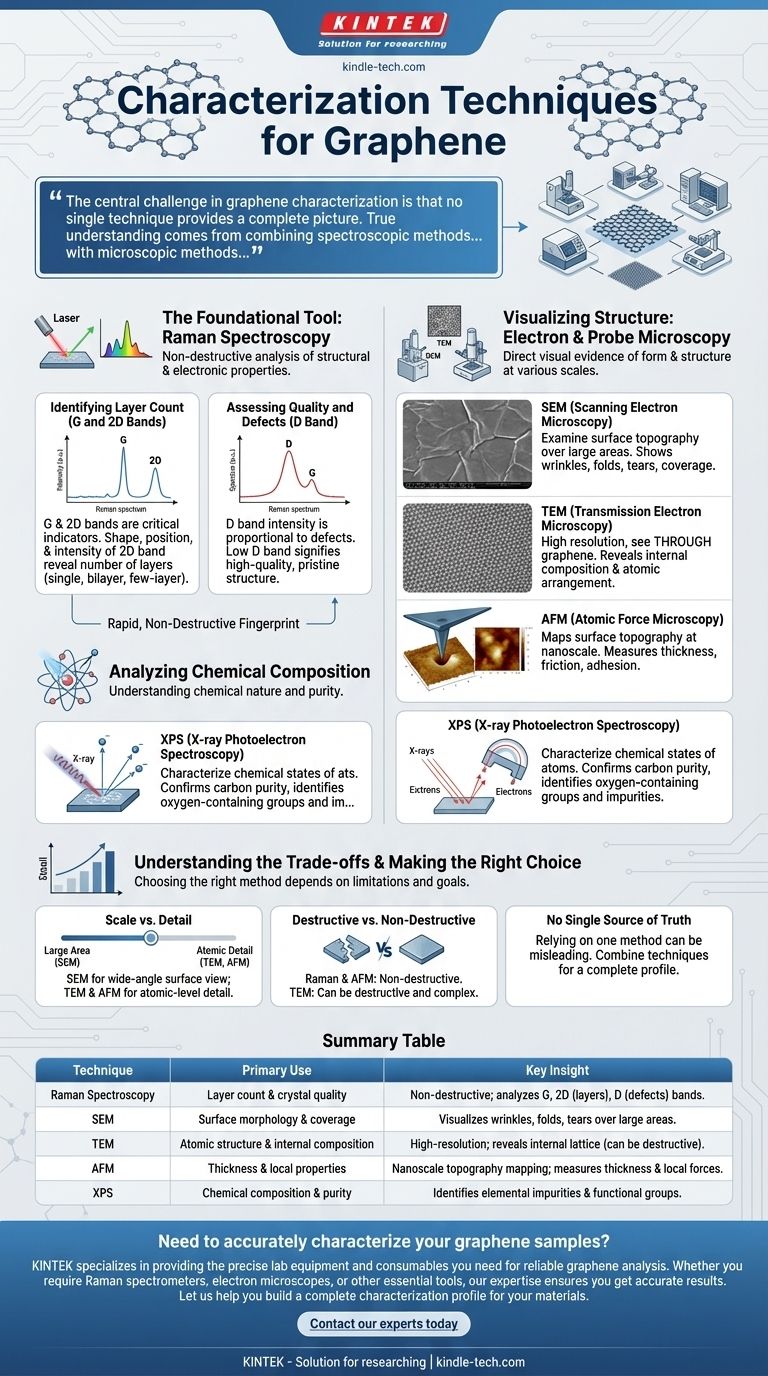

Visuelle Anleitung
