Graphitierungsofen

Horizontaler Hochtemperatur-Graphit-Vakuum-Graphitierungs-Ofen

Artikelnummer : GF-01

Preis variiert je nach Spezifikationen und Anpassungen

Volumen (L): 192 / 350 / 484
Nenntemperatur (℃): 2800
Grenztemperatur (℃): 3100
Effektive Heizfläche (mm): 400*400*1200 / 500*500*1400 / 550*550*1600

Versand:

Kontaktieren Sie uns um Versanddetails zu erhalten. Genießen Sie Garantie für pünktliche Lieferung.

Beschreibung
Downloads

Spezifikationen Fordern Sie Ihr individuelles Angebot an 👋

Anfrage

Chat Spezifikationen

Warum uns wählen

Einfacher Bestellprozess, Qualitätsprodukte und engagierter Support für Ihren Geschäftserfolg.

Einfacher Prozess Qualität gesichert Engagierter Support

Einleitung

Ein Graphitierungs-Ofen ist ein wichtiges Ausrüstungsstück, das bei der Herstellung von Kohlenstoffprodukten und -materialien verwendet wird. Er wird für Graphitierungsversuche und die Herstellung verschiedener Kohlenstoffmaterialien bei Temperaturen bis zu 3100 °C eingesetzt. Der Ofen eignet sich hervorragend für die Graphitierung von Kohlenstoffmaterialien und die formgebende Graphitierung von Kohlefaserfilamenten. Er kann mit mehreren Elektroöfen konfiguriert werden, um unterschiedliche Sinterprozesszeiten zu ermöglichen, was einen kontinuierlichen Betrieb durch abwechselnde Stromversorgung und Kühlung erlaubt.

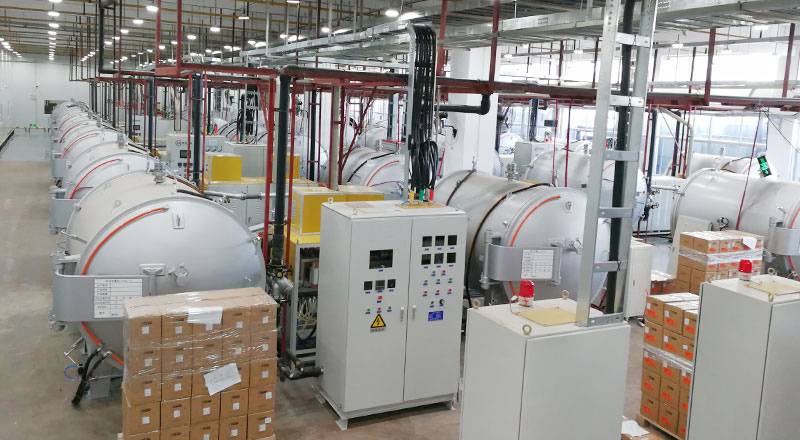

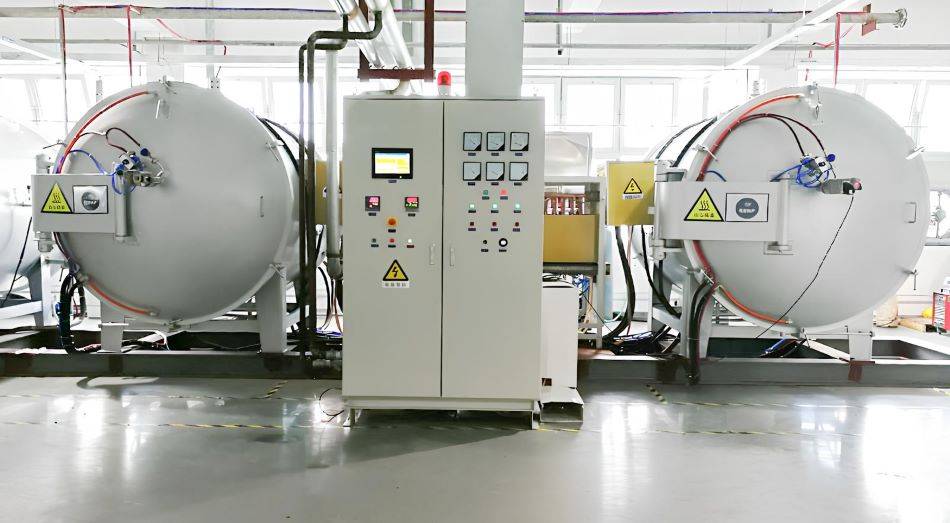

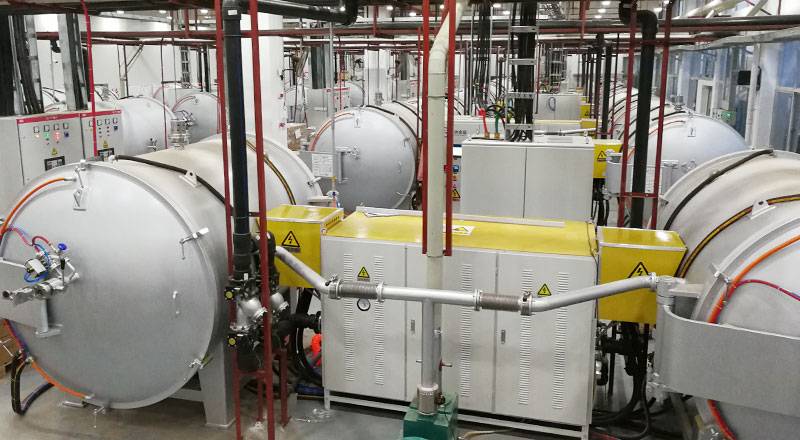

Horizontaler Hochtemperatur-Graphitierungs-Ofen

Anwendungen

Der Graphitierungs-Ofen wird in verschiedenen Industriezweigen für Hochtemperaturbehandlungen und Graphitierungsprozesse eingesetzt. Hier sind einige seiner Hauptanwendungsbereiche:

Metallurgie: In der metallurgischen Industrie werden Graphitierungs-Öfen zur Herstellung von Graphitelektroden eingesetzt, die wesentliche Bestandteile von Lichtbogenöfen für die Stahlherstellung sind. Die im Ofen erreichten hohen Temperaturen ermöglichen die Umwandlung von kohlenstoffhaltigen Materialien in hochreinen Graphit, wodurch die für Elektrodenanwendungen erforderliche elektrische Leitfähigkeit und thermische Stabilität gewährleistet wird.
Elektronik: In der Elektronikindustrie sind Graphitierungs-Öfen für die Herstellung von Graphittiegeln unerlässlich, die bei der Herstellung von Halbleitern und anderen elektronischen Bauteilen weit verbreitet sind. Die Hochtemperaturumgebung im Ofen ermöglicht die Bildung von reinen und dichten Graphittiegeln mit ausgezeichneten thermischen Eigenschaften, chemischer Beständigkeit und Hochtemperaturstabilität, was sie ideal für die Handhabung von geschmolzenen Materialien und die Durchführung verschiedener Hochtemperaturprozesse macht.
Luft- und Raumfahrt: In der Luft- und Raumfahrtindustrie werden Graphitierungs-Öfen zur Herstellung von Graphitverbundwerkstoffen eingesetzt, die leicht sind und eine außergewöhnliche Festigkeit und Hitzebeständigkeit aufweisen. Diese Verbundwerkstoffe finden Anwendung im Bau von Flugzeug- und Raumfahrzeugkomponenten wie Raketendüsen, Hitzeschilden und Vorderkanten, wo sie extremen Temperaturen und rauen Umgebungen während des Hochgeschwindigkeitsflugs standhalten können.
Andere Industrien: Neben den oben genannten Industrien werden Graphitierungs-Öfen auch in einer Vielzahl anderer Sektoren eingesetzt, darunter:
- Chemische Industrie: Herstellung von Ruß, Aktivkohle und anderen kohlenstoffbasierten Chemikalien.
- Energieindustrie: Herstellung von Kohlefasern für den Einsatz in Batterien, Brennstoffzellen und anderen Energiespeichergeräten.
- Nuklearindustrie: Behandlung von nuklearen Abfällen und Herstellung von nuklearqualifizierten Graphitmaterialien.
- Forschung und Entwicklung: Untersuchung von Hochtemperaturmaterialien und -prozessen in verschiedenen Bereichen.

Merkmale

Der horizontale Graphitierungs-Ofen bietet zahlreiche Vorteile, die verschiedene Graphitierungsbedürfnisse erfüllen und eine außergewöhnliche Leistung bieten:

Verbesserte Temperatur gleichmäßigkeit: Nutzt Mittelfrequenz-Induktionserwärmung für schnellen Temperaturanstieg und hohe Effizienz. Das einzigartige Ofendesign sorgt für eine bemerkenswerte Temperatur gleichmäßigkeit in der gesamten Ofenkammer.
Innovatives Induktionsspulendesign: Die bogenförmige Struktur der Induktionsspule löst effektiv Isolations- und Lastprobleme, die bei horizontalen Induktionsöfen häufig auftreten.
Außergewöhnliche Stabilität und Energieeffizienz: Das doppelwandige Aluminiumoxid-Ziegel-Isoliermaterial verhindert Kurzschlüsse zwischen Kohlenstofffilz und Spulen und sorgt für eine gute Wärmeisolierung und Feuerbeständigkeit. Dieses Design minimiert Wärmeverluste und trägt zur Stabilität der Ausrüstung bei.
Kontinuierlicher Betriebsmodus: Das System ermöglicht die Konfiguration mehrerer Elektroöfen mit einer einzigen Stromversorgung. Dies ermöglicht das sequentielle Aufheizen und Abkühlen einzelner Öfen, was einen kontinuierlichen Betrieb ermöglicht und die Produktionseffizienz optimiert.
Fortschrittliches Überwachungs- und Steuerungssystem: Der Ofen verfügt über ein digitales Durchflussüberwachungssystem mit individueller Kanalüberwachung und -schutz im Schaltschrank. Er verwendet leistungsstarke Mittelfrequenzschütze und ein umfassendes SPS-gesteuertes automatisches Steuerungs- und Schutzsystem für Wasser, Strom und Gas zur Erhöhung der Sicherheit und Zuverlässigkeit.

Prinzip

Der Graphitierungs-Ofen nutzt das Prinzip der Mittelfrequenz-Induktionserwärmung, um die Temperatur schnell zu erhöhen und eine hohe Effizienz zu gewährleisten. Sein einzigartiges Ofendesign verbessert die Temperatur gleichmäßigkeit im Ofenkörper erheblich.

Vorteile

Schnelles Aufheizen und hohe Effizienz: Nutzt Mittelfrequenz-Induktionserwärmung für schnellen Temperaturanstieg und erhöhte Effizienz.
Gleichmäßige Ofentemperatur: Das einzigartige Ofendesign sorgt für eine ausgezeichnete Temperatur gleichmäßigkeit in der gesamten Ofenkammer.
Langlebig und zuverlässig: Die doppelwandige Aluminiumoxid-Ziegel-Isolierung verhindert Kurzschlüsse und bietet gute Wärmeisolierung und Feuerbeständigkeit, was zu minimalen Wärmeverlusten und einer stabilen Geräteleistung führt.
Flexibler Betrieb: Unterstützt mehrere Elektroöfen mit einer einzigen Stromversorgung, was einen kontinuierlichen Betrieb ermöglicht, indem einzelne Öfen nach Bedarf ein- und ausgeschaltet bzw. aufgeheizt oder abgekühlt werden.
Umfassende Überwachung und Steuerung: Verfügt über ein digitales Durchflussüberwachungssystem mit Wasserflussüberwachung und -schutz, einen leistungsstarken Mittelfrequenzschütz und ein SPS-basiertes automatisches Steuerungs- und Schutzsystem für Wasser, Strom und Gas.
Vielseitige Anwendungen: Geeignet für verschiedene Hochtemperaturbehandlungen und Graphitierungsprozesse, einschließlich Graphitierungsversuchen, Herstellung von Kohlenstoffmaterialien bei Temperaturen bis zu 3100 °C und formgebende Graphitierung von Kohlefaserfilamenten.

Technische Spezifikationen

Produktspezifikationen	GF-01-40×40×120	GF-01-50×50×140	GF-01-55×55×160
Volumen (L)	192	350	484
Nenntemperatur (℃)	2800	2800	2800
Grenztemperatur (℃)	3100	3100	3100
Effektiver Heizbereich (mm)	400×400×1200	500×500×1400	550×550×1600
Leistung (KW)	200	350	450
Frequenz (HZ)	1500	1000	1000
Temperaturregelmethode	Japanischer Shima Electric Thermostat
Heizmethode	Induktionsheizung
Vakuumsystem	Rotationsschieber-Vakuumpumpe (für Hochvakuum-Anforderungen sind Roots-Vakuumpumpe und Öldiffusionspumpe erforderlich)
Sinteratmosphäre	N2, Ar und andere Gase
Nennstromversorgungsspannung (V)	380
Nennheizspannung (V)	750
Vakuumgrenze (Pa)	100 (Vakuum im kalten Zustand)

Vertraut von Branchenführern

FAQ

Was Ist Ein Graphitierungsofen?

Ein Graphitierungsofen ist ein spezielles Gerät zur Umwandlung von kohlenstoffhaltigen Materialien wie Petrolkoks oder Steinkohlenteerpech in Graphit durch Hochtemperaturverarbeitung in einer inerten Atmosphäre. Bei diesem Prozess werden in der Regel Temperaturen zwischen 2500 und 3000 Grad Celsius erreicht.

What Is A Graphite Vacuum Furnace Used For?

A graphite vacuum furnace is primarily used for high-temperature treatment of materials in a vacuum or protective atmosphere environment. It is ideal for processes such as vacuum sintering, graphitization, and sintering of carbon materials, carbon fiber materials, and other composite materials. Applications include metallurgy, electronics, aerospace, and battery production.

Wozu Dient Ein Vakuumofen?

Ein Vakuumofen dient der Hochtemperaturverarbeitung von Materialien in einer kontrollierten Umgebung ohne jegliche Kontamination. Dabei wird das Produkt von einem Vakuum umgeben, das Oxidation und Wärmeverlust des Produkts durch Konvektion verhindert. Dieser Ofen wird üblicherweise zur Wärmebehandlung von Stahllegierungen bei Temperaturen unter 1200 °C verwendet. Hochtemperatur-Vakuumöfen können Temperaturen von bis zu 3000 °C erreichen und werden für industrielle Prozesse wie Sintern, Hartlöten, Glühen und Wärmebehandlung mit hoher Konsistenz und geringer Kontamination eingesetzt. Die Möglichkeit, eine gleichmäßige Erwärmung des gesamten Werkstücks zu erreichen, ist ein wesentlicher Vorteil der Verwendung eines Hochtemperatur-Vakuumofens.

Wozu Dient Ein Graphitierungsofen?

Ein Graphitierungsofen wird hauptsächlich für Graphitierungsexperimente und die Herstellung verschiedener Kohlenstoffmaterialien bei Temperaturen von bis zu 3100 °C eingesetzt. Es wird üblicherweise zur Graphitisierung von Kohlenstoffmaterialien, zur stereotypen Graphitisierung von Kohlenstofffaserfilamenten und anderen Materialien verwendet, die zum Sintern in einer Kohlenstoffumgebung geeignet sind.

Was Sind Die Wichtigsten Anwendungen Von Graphitierungsöfen?

Graphitierungsöfen sind in Branchen wie der Metallurgie, der Elektronik und der Luft- und Raumfahrt von entscheidender Bedeutung. In ihnen werden hochwertige Graphitprodukte wie Elektroden, Tiegel und Strukturbauteile hergestellt, die für verschiedene Hochtemperaturanwendungen unerlässlich sind.

What Are The Main Types Of Graphite Vacuum Furnaces?

The main types of graphite vacuum furnaces include horizontal graphite vacuum furnaces, vertical high-temperature graphitization furnaces, ultra-high temperature graphitization furnaces, continuous graphitization furnaces, and bottom discharge graphitization furnaces. Each type is designed for specific applications, such as large sample handling, uniform heating, or high-temperature graphitization up to 3100°C.

Wie Läuft Ein Vakuumofen Ab?

Der Prozess eines Vakuumofens besteht darin, die Teile in die Kammer zu laden und darin mithilfe einer Vakuumpumpe ein Vakuum zu erzeugen. Der nächste Schritt besteht darin, die Teile mithilfe von Temperaturkontrollen zu erhitzen, die zwischen 1.500 und 5.400 Grad Fahrenheit erreichen können. Dieser Prozess eliminiert die Möglichkeit von Oxidation und Kontamination, was zu einem Endprodukt mit höherer Reinheit führt. Nach dem Erhitzen werden die Teile abgekühlt und fertiggestellt, bevor sie aus dem Vakuumofen entnommen werden. Der Ofen besteht aus verschiedenen Komponenten, darunter dem Vakuumsystem, dem Ofenmantel, dem elektrischen Heizelement, den Temperaturreglern, dem Stromversorgungssystem und den Transportgeräten.

Welche Zwei Verschiedenen Arten Von Graphitierungsöfen Gibt Es?

Horizontaler Graphitisierungsofen:** Konzipiert für die horizontale Platzierung des zu graphitierenden Materials. Es bietet Vorteile wie gleichmäßige Erwärmung, hohe Effizienz und einfache Bedienung. - **Vertikaler Graphitisierungsofen:** Verwendet eine vertikale Anordnung des Materials zur Graphitisierung. Er wird üblicherweise für kontinuierliche Produktionsprozesse eingesetzt und kann im Vergleich zu Horizontalöfen größere Materialmengen aufnehmen.

Was Sind Die Verschiedenen Arten Von Graphitierungsöfen?

Es gibt verschiedene Arten von Graphitierungsöfen, darunter horizontale Hochtemperatur-Graphitierungsöfen, große vertikale Graphitierungsöfen, kontinuierliche Graphitierungsöfen, Negativmaterial-Graphitierungsöfen, vertikale Hochtemperatur-Graphitierungsöfen, Ultrahochtemperatur-Graphitierungsöfen, IGBT-Experimental-Graphitierungsöfen, Film-Graphitierungsöfen mit hoher Wärmeleitfähigkeit, Graphitierungsöfen mit Bodenentladung für Kohlenstoffmaterialien und 2200°C-Graphit-Vakuumöfen.

How Does A Graphite Vacuum Furnace Work?

A graphite vacuum furnace operates by using graphite heating elements to generate high temperatures in a vacuum or inert gas environment. The furnace chamber is designed to create ideal black body conditions, ensuring uniform heating. Advanced temperature control systems, such as W-Re thermocouples and infrared thermometers, are used to maintain precise temperature regulation. The furnace is suitable for high-temperature treatments like graphitization and sintering.

Welches Gas Wird In Einem Vakuumofen Verwendet?

Je nach Anwendung können in einem Vakuumofen unterschiedliche Gase verwendet werden. Im Allgemeinen können Vakuumöfen mit Gasen oder Gemischen wie Argon, Stickstoff, Wasserstoff, Kohlenmonoxid, Helium und anderen arbeiten. Der Einsatz dieser Gase ermöglicht eine Wärmebehandlung in einer definierten, weitgehend nicht oxidierenden Atmosphäre, die für verschiedene Anwendungen wie Vakuumlöten, Vakuumglühen und Sintern erforderlich ist. Darüber hinaus ist es möglich, mit einer definierten, von der Luftzusammensetzung abweichenden Sauerstoffkonzentration zu arbeiten.

Wie Funktioniert Ein Graphitierungsofen?

In einem Graphitierungsofen werden kohlenstoffhaltige Materialien in einer inerten Atmosphäre extrem hohen Temperaturen ausgesetzt, in der Regel zwischen 2500 und 3000 Grad Celsius. Bei diesem Prozess werden die Kohlenstoffatome im Material neu angeordnet und in Graphit umgewandelt, das einzigartige Eigenschaften wie hohe Wärmeleitfähigkeit, geringe Wärmeausdehnung und chemische Inertheit aufweist.

What Are The Advantages Of Using A Graphite Vacuum Furnace?

The advantages of using a graphite vacuum furnace include: 1. High compressive strength, making it durable and lightweight. 2. Increased furnace productivity due to its compatibility with high temperatures and non-reactivity with process gases like nitrogen and argon. 3. Longer service life, as graphite does not distort under extreme heat. 4. Energy efficiency, with reduced heating and cooling times and lower energy demand compared to other materials. 5. Uniform heating and precise temperature control, ensuring high-quality results in material processing.

Welches Heizelement Wird In Einem Vakuumofen Verwendet?

Das Heizelement in einem Vakuumofen ist für dessen ordnungsgemäße Funktion von entscheidender Bedeutung und hängt von Faktoren wie der maximalen Betriebstemperatur, der Leistungsbelastung, dem Partialdruck und den Abschreckgasen sowie der Lebenserwartung ab. Vakuumöfen werden durch elektrische Widerstandselemente aus verschiedenen Materialien beheizt, darunter hochtemperaturbeständige Metalllegierungen wie Edelstahl, Nickel-Chrom, Molybdän, Wolfram, Tantal oder aus nichtmetallischen Materialien wie Graphit und Siliziumkarbid. Die Wahl des Materials für das Heizelement ist wichtig für die Maximierung seiner Langlebigkeit, Zuverlässigkeit, Effizienz und letztendlich der Prozessergebnisse.

Welche Vorteile Bietet Die Verwendung Eines Graphitierungsofens?

Zu den Vorteilen der Verwendung eines Graphitierungsofens gehört die Herstellung von hochwertigem Graphit mit hervorragender Wärmeleitfähigkeit, geringer Wärmeausdehnung und chemischer Inertheit. Diese Eigenschaften machen Graphit ideal für eine Vielzahl von Hochtemperaturanwendungen in Branchen wie Metallurgie, Elektronik und Luft- und Raumfahrt.

What Temperature Range Can A Graphite Vacuum Furnace Achieve?

Graphite vacuum furnaces can achieve extremely high temperatures, typically ranging up to 2200°C for standard models and up to 3100°C for ultra-high temperature graphitization furnaces. This makes them suitable for advanced applications such as graphitization of carbon materials and high-temperature sintering.

What Industries Benefit From Graphite Vacuum Furnaces?

Industries that benefit from graphite vacuum furnaces include metallurgy, electronics, aerospace, and battery production. These furnaces are used for producing high-quality graphite products like electrodes, crucibles, and carbon fiber materials, as well as for advanced material processing and graphitization treatments.
