Die beiden dominierenden industriellen Methoden zur Beschichtung von Schneidwerkzeugen sind die Physikalische Gasphasenabscheidung (PVD) und die Chemische Gasphasenabscheidung (CVD). Während beide eine dünne, harte Materialschicht auf der Werkzeugoberfläche abscheiden, um die Leistung zu verbessern, unterscheiden sich ihre zugrunde liegenden Prozesse und die daraus resultierenden Eigenschaften grundlegend.
Die Wahl zwischen PVD und CVD hängt nicht davon ab, welche Methode "besser" ist, sondern welche für die jeweilige Anwendung geeignet ist. PVD ist ein physikalisches Verfahren bei niedrigerer Temperatur, ideal für scharfe, zähe Werkzeuge, während CVD ein chemisches Verfahren bei hoher Temperatur ist, das dicke, hitzebeständige Beschichtungen für Hochgeschwindigkeitsoperationen erzeugt.
Physikalische Gasphasenabscheidung (PVD) verstehen
Die Physikalische Gasphasenabscheidung ist ein "Sichtlinien"-Verfahren, das bei relativ niedrigen Temperaturen, typischerweise zwischen 200°C und 500°C, durchgeführt wird.
Der PVD-Prozess erklärt
Bei einem PVD-Prozess wird ein festes Beschichtungsmaterial in einer Vakuumkammer zu einem Plasma verdampft. Dieser Dampf wird dann physikalisch auf die Oberfläche des Schneidwerkzeugs abgeschieden, wo er zu einem dünnen, harten Film kondensiert. Man kann es sich wie einen Sprühvorgang auf atomarer Ebene vorstellen.
Hauptmerkmale von PVD-Beschichtungen
PVD-Beschichtungen sind sehr dünn, glatt und weisen eine hohe Härte auf. Entscheidend ist, dass der Prozess eine kompressive Eigenspannung in die Beschichtung einbringt, die dazu beiträgt, die Zähigkeit des Werkzeugs zu erhöhen und Rissbildung zu widerstehen.
Ideale Anwendungen für PVD
Der Niedertemperaturprozess verändert die Kerneigenschaften des Werkzeugsubstrats, wie z.B. Hartmetall, nicht. Dies macht PVD ideal für Anwendungen, die scharfe Schneidkanten und hohe Zähigkeit erfordern, wie Fräsen, Bohren und die Bearbeitung von klebrigen Materialien, die anfällig für Aufbauschneiden sind.
Chemische Gasphasenabscheidung (CVD) verstehen
Die Chemische Gasphasenabscheidung ist ein Verfahren, das auf einer chemischen Reaktion bei sehr hohen Temperaturen, normalerweise zwischen 900°C und 1100°C, beruht.
Der CVD-Prozess erklärt
Bei einem CVD-Prozess werden die Schneidwerkzeuge in einen Reaktor gegeben, in den verschiedene Gase eingeleitet werden. Die hohe Hitze bewirkt, dass diese Gase reagieren und sich zersetzen, wodurch eine Schicht des gewünschten Beschichtungsmaterials auf dem Werkzeug abgeschieden wird. Dieser Prozess "lässt" die Beschichtung durch eine chemische Bindung auf der Oberfläche wachsen.
Hauptmerkmale von CVD-Beschichtungen
CVD-Beschichtungen sind deutlich dicker als PVD-Beschichtungen und bieten eine hervorragende Isolation und Verschleißfestigkeit in Situationen mit hoher Hitze. Der Prozess erzeugt jedoch eine Zug-Eigenspannung, die die Beschichtung anfälliger für Rissbildung unter Stoßbelastung machen kann.
Ideale Anwendungen für CVD
Die außergewöhnliche thermische Stabilität und Dicke von CVD-Beschichtungen machen sie zur bevorzugten Wahl für Hochgeschwindigkeits-Drehoperationen, insbesondere bei Stählen und Gusseisen, wo an der Schneidkante eine enorme Wärmemenge erzeugt wird.
Wichtige Kompromisse und Überlegungen
Die Wahl der richtigen Beschichtungsmethode erfordert das Verständnis der direkten Konsequenzen jedes Prozesses.
Temperatur vs. Substratintegrität
Die hohe Hitze des CVD-Prozesses kann die Zähigkeit eines Hartmetallsubstrats verringern. Die Niedertemperaturanwendung von PVD bewahrt die ursprünglichen Eigenschaften des Substrats und erhält dessen Festigkeit und Bruchfestigkeit.
Beschichtungsdicke vs. Kantenschärfe
PVD erzeugt eine sehr dünne Beschichtung, die sich präzise an die Werkzeuggeometrie anpasst und eine scharfe Schneidkante bewahrt. Die dickere CVD-Beschichtung rundet die Schneidkante naturgemäß ab, was für das Fräsen nachteilig, aber für einige Drehanwendungen akzeptabel ist.
Eigenspannung und Zähigkeit
Die Druckspannung von PVD-Beschichtungen wirkt wie eine Verstärkungsschicht und hilft, die Ausbreitung von Mikrorissen durch das Werkzeug zu verhindern. Die Zugspannung in CVD-Beschichtungen kann das Gegenteil bewirken, wodurch sie weniger für unterbrochene Schnitte geeignet sind.
Die richtige Wahl für Ihre Anwendung treffen
Ihr Bearbeitungsziel bestimmt die ideale Beschichtungstechnologie.
- Wenn Ihr Hauptaugenmerk auf der Erhaltung scharfer Kanten für Fräsen, Bohren oder Gewindeschneiden liegt: PVD ist die überlegene Wahl aufgrund seiner Niedertemperaturanwendung und der dünnen, konformen Beschichtung.
- Wenn Ihr Hauptaugenmerk auf dem Hochgeschwindigkeitsdrehen von Stahl oder Gusseisen liegt: CVD bietet den außergewöhnlichen Wärmeschutz und die Kraterverschleißfestigkeit, die für diese anspruchsvollen, wärmeintensiven Operationen erforderlich sind.
- Wenn Ihr Hauptaugenmerk auf Zähigkeit und der Verhinderung von Aufbauschneiden bei klebrigen Materialien liegt: Die Druckspannung und extreme Glätte von PVD-Beschichtungen machen sie zur idealen Lösung.
Das Verständnis der grundlegenden Prozessunterschiede ermöglicht es Ihnen, ein Werkzeug auszuwählen, das perfekt auf Ihr Material und Ihre Bearbeitungsstrategie abgestimmt ist.
Zusammenfassungstabelle:
| Merkmal | PVD (Physikalische Gasphasenabscheidung) | CVD (Chemische Gasphasenabscheidung) |
|---|---|---|
| Prozesstyp | Physikalisch (Sichtlinie) | Chemisch (reaktionsbasiert) |
| Prozesstemperatur | 200°C - 500°C (Niedrig) | 900°C - 1100°C (Hoch) |
| Beschichtungsdicke | Dünn, konform | Dick |
| Eigenspannung | Kompressiv (erhöht die Zähigkeit) | Tensil (kann die Zähigkeit verringern) |
| Ideal für | Scharfe Kanten, Fräsen, Bohren, zähe Werkzeuge | Hochgeschwindigkeitsdrehen, thermische Stabilität, Verschleißfestigkeit |
Bereit, Ihre Werkzeugleistung zu optimieren?
Die Wahl der richtigen Beschichtung ist entscheidend für die Maximierung der Werkzeuglebensdauer und der Bearbeitungseffizienz. KINTEK ist spezialisiert auf fortschrittliche Laborgeräte und Verbrauchsmaterialien für die Oberflächentechnik und Materialanalyse und hilft Ihnen, die perfekte Beschichtungstechnologie für Ihre spezifischen Anforderungen zu validieren und auszuwählen.
Unsere Expertise unterstützt F&E und Qualitätskontrolle bei Werkzeugbeschichtungsanwendungen und stellt sicher, dass Ihre Werkzeuge ihre Spitzenleistung erbringen.
Lassen Sie uns Ihr Projekt besprechen und die ideale Lösung finden. Kontaktieren Sie noch heute unsere Experten!

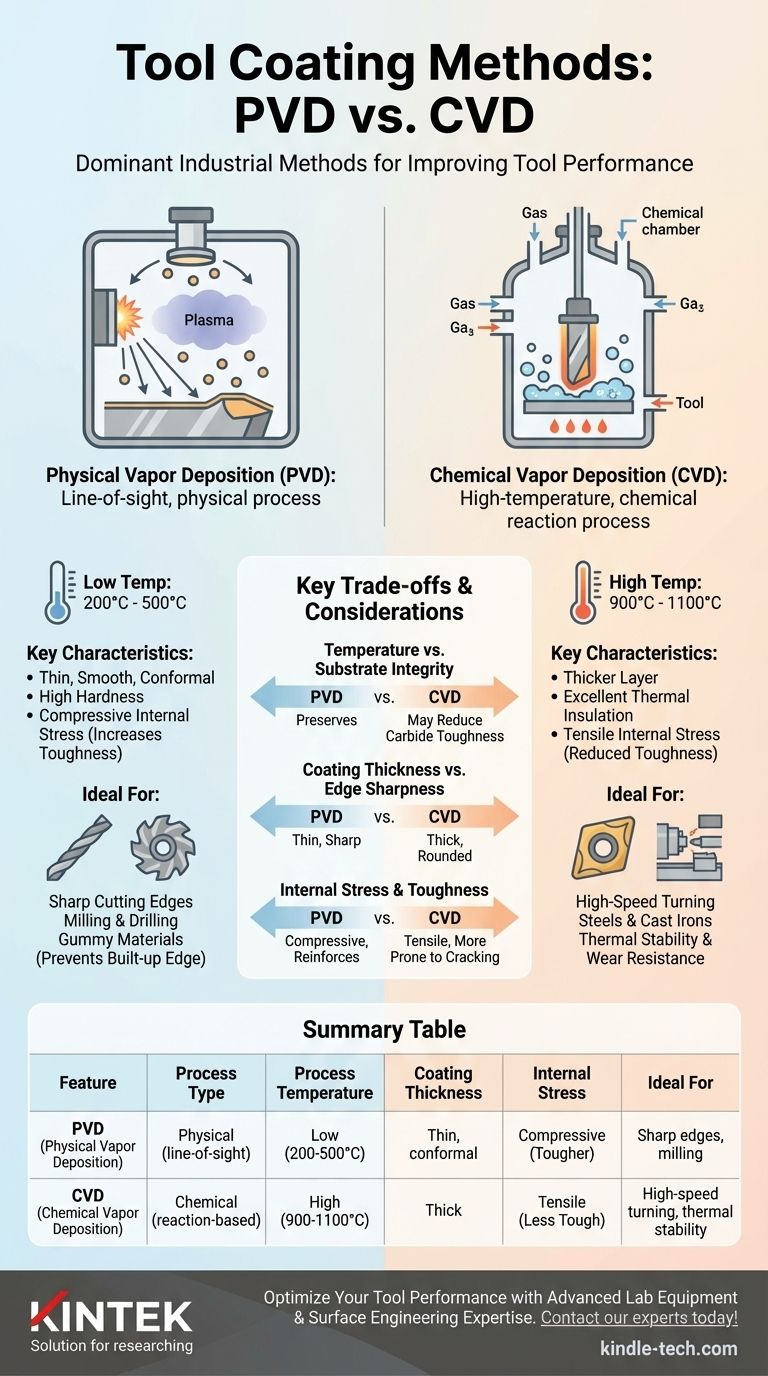

Visuelle Anleitung
