Was bewirkt ein Luftdruckschalter eines Ofens? Verhinderung gefährlicher Gasansammlungen in Ihrem Haus

Im Grunde ist ein Luftdruckschalter eines Ofens ein kritisches Sicherheitsgerät. Er fungiert als Sensor, der bestätigt, dass das Lüftungssystem Ihres Ofens korrekt funktioniert, bevor die Hauptbrenner zünden dürfen. Diese einfache Überprüfung verhindert, dass der Ofen arbeitet, wenn gefährliche Abgase, wie Kohlenmonoxid, nicht sicher aus Ihrem Haus abgeführt werden können.

Der Druckschalter ist die erste Verteidigungslinie Ihres Ofens gegen unsachgemäße Belüftung. Er stellt sicher, dass der Weg für schädliche Abgase frei ist, bevor das System beginnt, diese zu erzeugen, wodurch sowohl unmittelbare Sicherheitsgefahren als auch mögliche Schäden am Gerät verhindert werden.

Die entscheidende Rolle einer Sicherheitsüberprüfung

Moderne Öfen folgen einer strengen Startsequenz, um einen sicheren Betrieb zu gewährleisten. Der Druckschalter ist ein wichtiger Prüfpunkt in dieser Sequenz, der überprüft, ob die Grundlage für eine sichere Verbrennung gegeben ist.

Erzeugung des notwendigen Zugs

Bevor Gas überhaupt zu den Brennern fließt, schaltet sich ein kleiner Ventilator namens Induktionsmotor ein. Seine Aufgabe ist es, einen Zug oder ein leichtes Vakuum zu erzeugen, das die Verbrennungsgase aktiv durch den Wärmetauscher zieht und sie zum Abluftventil drückt.

Überprüfung der sicheren Belüftung

Der Druckschalter ist über einen kleinen Gummischlauch mit der Induktionsmotorbaugruppe verbunden. Er überwacht ständig den vom Induktionsmotor erzeugten Druck. Wenn der Zug stark genug ist, um den erforderlichen Unterdruck zu erzeugen, aktiviert sich der Schalter.

Verhinderung gefährlicher Zustände

Wenn der Schalter keinen ordnungsgemäßen Zug feststellt, schließt er den Stromkreis nicht. Diese Aktion verhindert, dass der Ofen in die Zündstufe übergeht. Dieser einzelne Schritt ist entscheidend, um die Ansammlung schädlicher Gase, einen ineffizienten Ofenbetrieb und sogar kleine Explosionen durch unverbranntes Brennmaterial im Wärmetauscher zu verhindern.

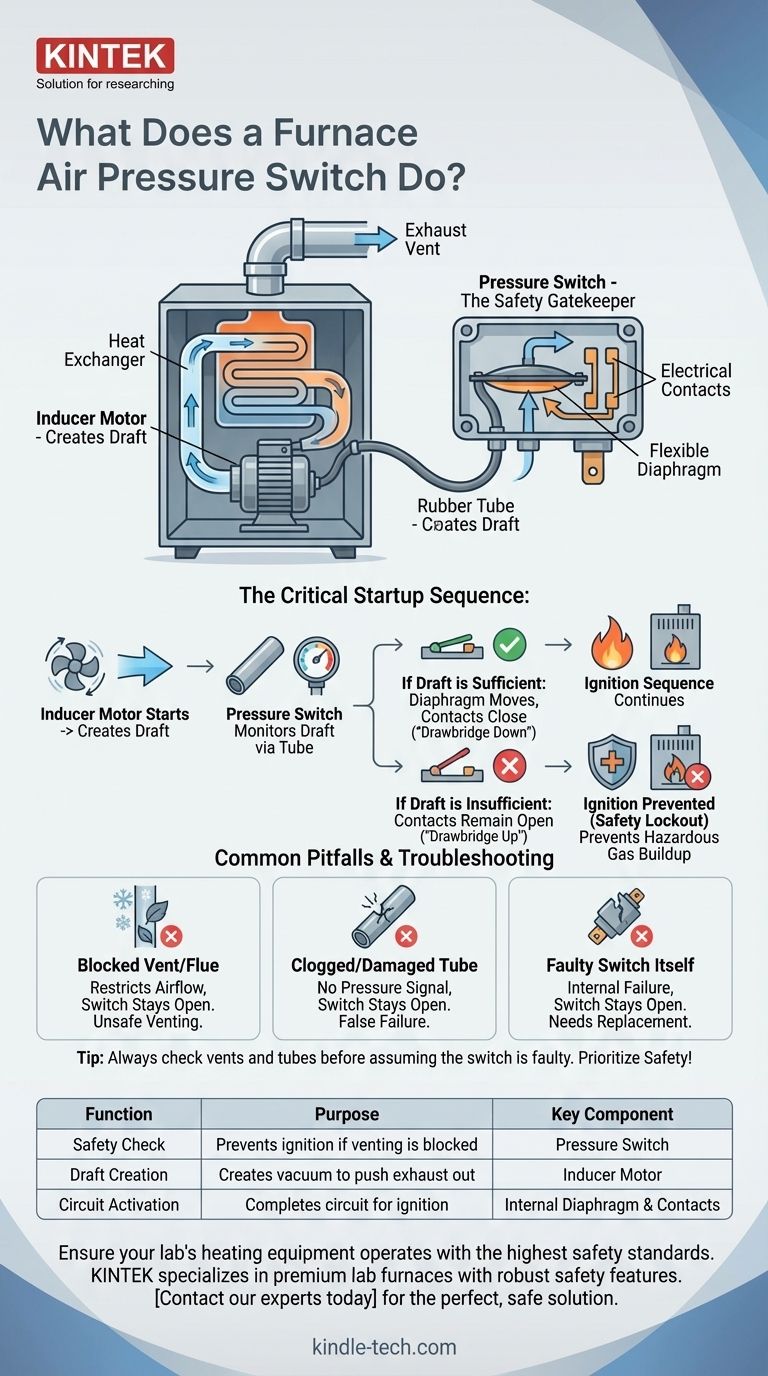

Wie der Druckschalter funktioniert

Der Mechanismus ist einfach, aber effektiv und funktioniert ähnlich wie ein Türsteher für die Zündsequenz des Ofens. Es handelt sich um einen elektrischen Schalter, der physisch durch eine Änderung des Luftdrucks ausgelöst wird.

Der Induktionsmotor und der Vakuumschlauch

Wenn sich der Induktionsmotor einschaltet, erzeugt er einen Sog. Dieser Sog zieht Luft durch den kleinen Gummischlauch, der mit dem Druckschalter verbunden ist.

Die Membran und die elektrischen Kontakte

Im Inneren des Schalters befindet sich eine flexible Gummimembran. Das vom Motor erzeugte Vakuum zieht an dieser Membran. Wenn der Sog ausreicht, bewegt sich die Membran so weit, dass sie gegen einen internen Knopf oder Hebel drückt.

Schließen des Stromkreises

Das Drücken dieses Knopfes schließt einen Satz von elektrischen Kontakten und vervollständigt so einen Stromkreis. Stellen Sie es sich so vor, als würde eine Zugbrücke abgesenkt, damit der Strom zur nächsten Komponente in der Startsequenz, typischerweise dem Ofenzünder, durchfließen kann. Wenn der Zug zu schwach ist, bleibt die „Zugbrücke“ oben, und der Ofen zündet nicht.

Häufige Fallstricke und Fehlerpunkte

Wenn ein Ofen nicht zündet, neigt man dazu, dem Druckschalter die Schuld zu geben. In vielen Fällen ist der Schalter jedoch nicht defekt, sondern tut seine Arbeit korrekt, indem er auf ein tatsächliches Problem an anderer Stelle im System hinweist.

Eine blockierte Lüftungsöffnung oder ein blockierter Schornstein

Der häufigste Grund dafür, dass ein Druckschalter offen bleibt, ist eine Blockade in den Einlass- oder Abluftrohren des Ofens. Dies kann durch Schnee, Eis, Laub oder sogar ein Nest eines Tieres verursacht werden, was zu einer tatsächlich unsicheren Lüftungssituation führt.

Ein verstopfter oder beschädigter Schlauch

Der kleine Gummischlauch, der den Motor mit dem Schalter verbindet, kann mit der Zeit spröde, rissig oder durch Kondenswasser und Schmutz verstopft werden. Dies verhindert, dass das notwendige Vakuum die Membran des Schalters erreicht, selbst wenn der Induktionsmotor perfekt funktioniert.

Ein fehlerhafter Schalter selbst

Obwohl seltener, kann auch der Schalter selbst ausfallen. Die interne Membran kann beschädigt werden oder stecken bleiben, oder die elektrischen Kontakte können verschleißen, wodurch der Stromkreis nicht geschlossen wird, selbst wenn das richtige Vakuum vorhanden ist.

Die richtige Wahl für Ihr Ziel treffen

Zu verstehen, was Ihnen der Druckschalter mitteilt, ist der Schlüssel zur korrekten und sicheren Diagnose Ihres Ofens.

• Wenn Ihr Hauptaugenmerk auf der Sicherheit liegt: Umgehen Sie niemals einen Druckschalter. Sein Versagen, sich zu schließen, ist ein klares Signal dafür, dass Ihr Ofen ein potenziell gefährliches Lüftungsproblem erkannt hat, das sofortiger Untersuchung bedarf.
• Wenn Ihr Hauptaugenmerk auf der Fehlerbehebung eines nicht startenden Ofens liegt: Überprüfen Sie zuerst die einfachsten Ursachen. Stellen Sie sicher, dass die äußeren Lüftungsrohre frei von Hindernissen sind, und inspizieren Sie den kleinen Gummischlauch auf Risse oder Verstopfungen, bevor Sie davon ausgehen, dass der Schalter selbst ausgefallen ist.

Letztendlich ermöglicht Ihnen diese kleine Komponente zu erkennen, wann Ihr Ofen Sie aktiv vor einer gefährlichen Situation schützt.

Zusammenfassungstabelle:

Funktion	Zweck	Schlüsselkomponente
Sicherheitsprüfung	Verhindert das Zünden des Ofens bei blockierter Lüftung	Druckschalter
Zugerzeugung	Erzeugt ein Vakuum, um Abgase auszustoßen	Induktionsmotor
Schaltkreisaktivierung	Vervollständigt den Stromkreis für die Zündsequenz	Interne Membran & Kontakte
