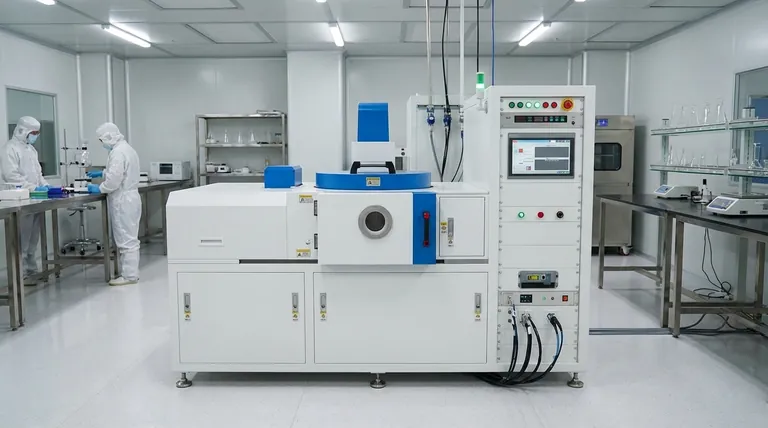

Die Atomlagenabscheidung (Atomic Layer Deposition, ALD) ist ein hochpräzises Verfahren zur Abscheidung von Dünnschichten, das eine Kontrolle der Schichtdicke, -dichte und -konformität auf atomarer Ebene ermöglicht.Es funktioniert durch sequenzielle, selbstbegrenzende chemische Reaktionen zwischen Gasphasenvorläufern und der Substratoberfläche.ALD findet breite Anwendung in Branchen wie der Halbleiterindustrie, wo es für die Herstellung von Nanomaterialien unerlässlich ist, und in biomedizinischen Anwendungen wie der Gewebezüchtung.Beispiele für Materialien, die mittels ALD abgeschieden werden, sind Aluminiumoxid (Al2O3), Hafniumoxid (HfO2) und Titanoxid (TiO2).Bei diesem Verfahren werden abwechselnd Pulse von Vorläufersubstanzen eingesetzt, die durch Spülschritte voneinander getrennt sind, wodurch ein gleichmäßiges und konformes Schichtwachstum auch bei Strukturen mit hohem Aspektverhältnis gewährleistet wird.

Die wichtigsten Punkte werden erklärt:

1. Definition und Verfahren von ALD:

   • ALD ist ein Teilbereich der chemischen Gasphasenabscheidung (CVD), der die Abscheidung ultradünner Schichten mit atomarer Präzision ermöglicht.
   • Das Verfahren umfasst aufeinanderfolgende, selbstbegrenzende chemische Reaktionen zwischen Gasphasenvorläufern und der Substratoberfläche.
   • Die Ausgangsstoffe werden in abwechselnden Pulsen in die Reaktionskammer eingeleitet, die durch Spülschritte zur Entfernung überschüssiger Reaktanten und Nebenprodukte getrennt sind.

2. Hauptmerkmale von ALD:

   • Präzision und Gleichmäßigkeit:ALD bietet eine außergewöhnliche Kontrolle über die Schichtdicke, wobei oft Schichten mit einer Dicke von weniger als 10 nm und hoher Gleichmäßigkeit erreicht werden.
   • Konformität:ALD-Schichten sind hochgradig konform und können komplexe Geometrien und Strukturen mit hohem Aspektverhältnis (bis zu 2000:1) abdecken.
   • Reproduzierbarkeit:Der Prozess ist in hohem Maße wiederholbar und gewährleistet gleichbleibende Ergebnisse über mehrere Zyklen hinweg.
   • Pinhole-Free-Schichten:ALD erzeugt dichte, defektfreie Schichten und ist daher ideal für Anwendungen, die hochwertige Beschichtungen erfordern.

3. Beispiele für Materialien, die mittels ALD abgeschieden werden:

   • Tonerde-Oxid (Al2O3):Wird als dielektrische Schicht in Halbleitern und als Schutzschicht in verschiedenen Anwendungen eingesetzt.
   • Hafnium-Oxid (HfO2):Wird häufig in dielektrischen High-k-Schichten für moderne Halbleiterbauelemente verwendet.
   • Titanium Oxide (TiO2):Verwendung in Anwendungen wie Photokatalyse, Solarzellen und biomedizinischen Beschichtungen.

4. Anwendungen von ALD:

   • Halbleiterindustrie:ALD ist aufgrund seiner Präzision und Gleichmäßigkeit entscheidend für die Herstellung von Nanomaterialien, Gate-Oxiden und Speichergeräten.
   • Biomedizinische Anwendungen:ALD wird in der Gewebezüchtung und bei Systemen zur Verabreichung von Medikamenten eingesetzt, wo kontrollierte Oberflächeneigenschaften unerlässlich sind.
   • Energie und Optik:ALD wird in Solarzellen, Brennstoffzellen und optischen Beschichtungen eingesetzt, da es die Möglichkeit bietet, gleichmäßige und konforme Schichten abzuscheiden.

5. Vorteile von ALD:

   • Kontrolle auf atomarer Ebene:ALD ermöglicht eine präzise Kontrolle der Schichtdicke auf atomarer Ebene.
   • Vielseitigkeit:Sie kann eine breite Palette von Materialien abscheiden, darunter Oxide, Nitride und Metalle.
   • Skalierbarkeit:ALD ist mit der Produktion in großem Maßstab kompatibel und daher für industrielle Anwendungen geeignet.

6. Grenzen der ALD:

   • Langsame Ablagerungsraten:ALD ist von Natur aus langsamer als andere Abscheidungstechniken, da es sich um ein sequentielles Verfahren handelt.
   • Hohe Kosten:Die bei der ALD verwendeten Geräte und Ausgangsstoffe können teuer sein, was ihren Einsatz bei kostensensiblen Anwendungen einschränkt.
   • Komplexität:Das Verfahren erfordert eine sorgfältige Optimierung der Chemie der Ausgangsstoffe und der Reaktionsbedingungen.

7. Zukunftsperspektiven der ALD:

   • Aufkommende Anwendungen:ALD wird für den Einsatz in der flexiblen Elektronik, im Quantencomputing und in modernen Energiespeichersystemen erforscht.
   • Werkstoff-Innovationen:Die Forschung arbeitet an der Entwicklung neuer Ausgangsstoffe und chemischer Reaktionen, um die Palette der Materialien zu erweitern, die mittels ALD abgeschieden werden können.
   • Prozess-Optimierung:Durch Fortschritte bei den ALD-Anlagen und der Prozesssteuerung sollen die Abscheidungsraten verbessert und die Kosten gesenkt werden, so dass das Verfahren leichter zugänglich wird.

Zusammenfassend lässt sich sagen, dass die Atomlagenabscheidung eine leistungsstarke und vielseitige Technik zur Abscheidung ultradünner, hochwertiger Schichten mit atomarer Präzision ist.Ihre Anwendungen erstrecken sich über zahlreiche Branchen, von der Halbleiterindustrie bis hin zur Biomedizin, und ihre einzigartigen Eigenschaften wie Konformität und Wiederholbarkeit machen sie für fortschrittliche Fertigungsverfahren unverzichtbar.Trotz ihrer Einschränkungen erweitern laufende Forschungen und technologische Fortschritte das Potenzial der ALD in neuen Bereichen.

Zusammenfassende Tabelle:

Aspekt	Einzelheiten
Definition	Ein Teilbereich der CVD für die Abscheidung ultradünner Schichten mit atomarer Präzision.
Wesentliche Merkmale	Präzision, Gleichmäßigkeit, Konformität, Wiederholbarkeit, lunkerfreie Schichten.
Abgeschiedene Materialien	Tonerdeoxid (Al2O3), Hafniumoxid (HfO2), Titanoxid (TiO2).
Anwendungen	Halbleiter, Biomedizin, Energie, Optik.
Vorteile	Kontrolle auf atomarer Ebene, Vielseitigkeit, Skalierbarkeit.
Beschränkungen	Langsame Abscheidungsraten, hohe Kosten, komplexe Verfahren.
Zukunftsperspektiven	Flexible Elektronik, Quantencomputer, fortschrittliche Energiespeicherung.
