Welches Instrument wird bei der IR-Spektroskopieanalyse verwendet? Der definitive Leitfaden zu FTIR-Spektrometern

Das primäre Instrument, das in der modernen IR-Spektroskopie verwendet wird, ist das Fourier-Transformations-Infrarot-Spektrometer (FTIR). Dieses Gerät erfasst schnell hochauflösende Spektraldaten, indem es analysiert, wie ein Material Infrarotlicht absorbiert. Obwohl ältere dispersive Instrumente existieren, ist das FTIR-Spektrometer aufgrund seiner überlegenen Geschwindigkeit, Empfindlichkeit und seines Signal-Rausch-Verhältnisses der aktuelle Standard.

Der Kern der modernen Infrarotanalyse ist nicht nur ein Prisma oder Gitter, sondern ein ausgeklügeltes System, das um ein Interferometer herum aufgebaut ist. Zu verstehen, wie diese Komponente funktioniert, ist der Schlüssel zum Verständnis, warum FTIR zur dominierenden Methode für die chemische Identifizierung geworden ist.

Wie ein FTIR-Spektrometer funktioniert

Das Herzstück jedes FTIR-Spektrometers ist eine Komponente, die älteren Instrumenten fehlt: ein Interferometer. Der gebräuchlichste Typ ist das Michelson-Interferometer.

Die Rolle des Interferometers

Die Aufgabe eines Interferometers besteht darin, einen Infrarotlichtstrahl von der Quelle in zwei separate Strahlen aufzuteilen. Ein Strahl legt eine feste Strecke zu einem stationären Spiegel zurück und wird reflektiert. Der andere Strahl bewegt sich zu einem beweglichen Spiegel, der die Weglänge des Strahls kontinuierlich ändert, bevor er ebenfalls reflektiert wird.

Wenn diese beiden Strahlen wieder zusammengeführt werden, "interferieren" sie miteinander, entweder konstruktiv (wodurch ein stärkeres Signal entsteht) oder destruktiv (wodurch sie sich gegenseitig aufheben). Dieses Interferenzmuster ändert sich, wenn der bewegliche Spiegel hin und her scannt.

Vom Interferogramm zum Spektrum

Der Detektor misst kein Spektrum direkt. Stattdessen misst er die kombinierte Lichtintensität als Funktion der Position des beweglichen Spiegels. Dieses resultierende Signal wird als Interferogramm bezeichnet.

Das Interferogramm ist ein komplexes Signal, das alle notwendigen Frequenzinformationen gleichzeitig enthält. Ein Computer führt dann eine mathematische Operation, eine Fourier-Transformation, an diesem Interferogramm durch. Diese Berechnung entschlüsselt effektiv das Interferenzmuster und wandelt es von einem Zeitbereichssignal (Intensität vs. Spiegelposition) in ein Frequenzbereichssignal (Intensität vs. Wellenzahl) um.

Die endgültige Ausgabe ist das bekannte IR-Spektrum, eine Darstellung, die zeigt, welche Frequenzen des Infrarotlichts von der Probe absorbiert wurden.

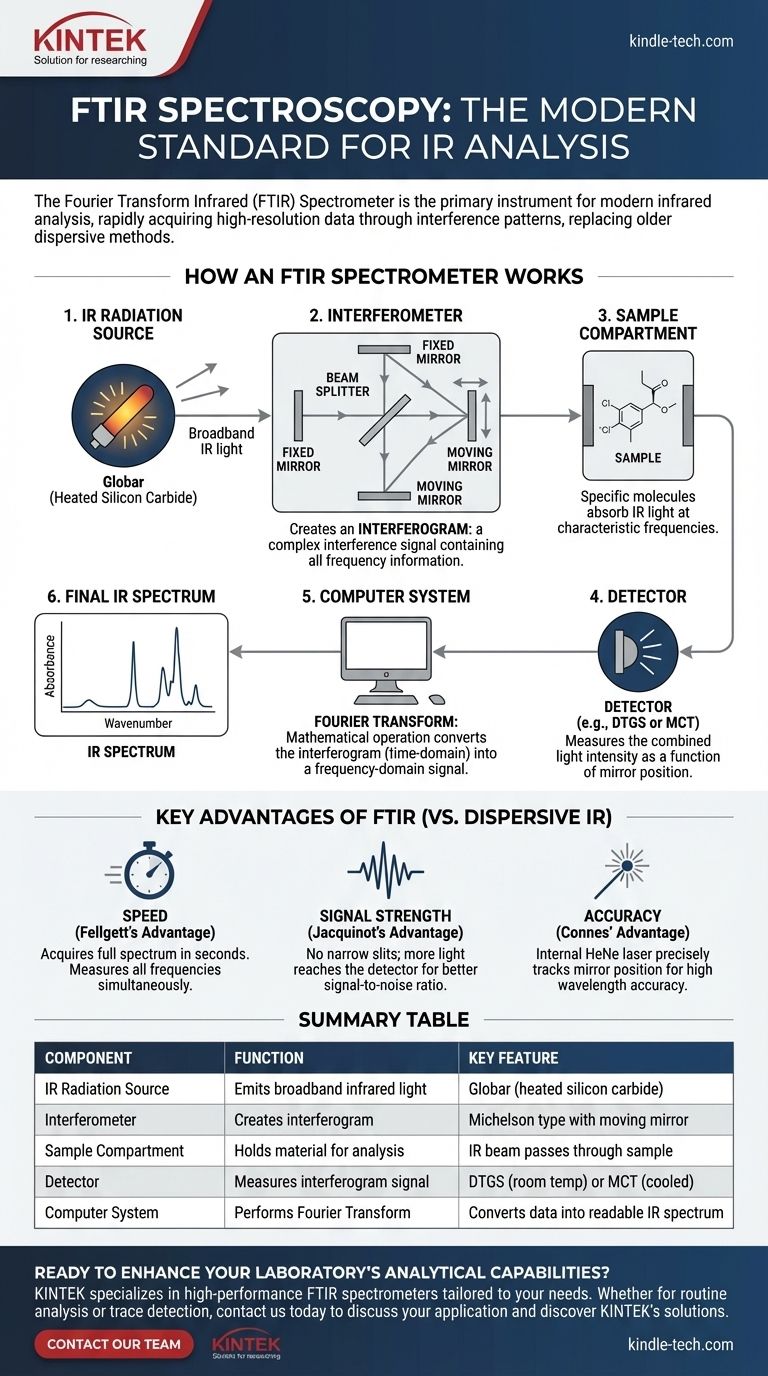

Die Schlüsselkomponenten eines FTIR-Systems

Ein FTIR-Spektrometer ist ein System aus integrierten Teilen, von denen jedes eine spezifische Funktion hat.

1. IR-Strahlungsquelle

Das System benötigt eine Quelle, die kontinuierliche, breitbandige Infrarotstrahlung aussendet. Gängige Quellen sind ein Globar (ein auf über 1000 °C erhitzter Siliziumkarbidstab) oder andere Keramikfilamente, die beim Erhitzen glühen.

2. Interferometer

Wie bereits erwähnt, ist dies die zentrale Komponente, typischerweise ein Michelson-Interferometer mit einem Strahlteiler, einem festen Spiegel und einem beweglichen Spiegel. Es ist für die Modulation des IR-Signals zur Erzeugung des Interferogramms verantwortlich.

3. Probenfach

Hier wird das zu analysierende Material platziert. Der IR-Strahl durchdringt die Probe, und spezifische funktionelle Gruppen innerhalb der Moleküle absorbieren Licht bei ihren charakteristischen Frequenzen.

4. Detektor

Der Detektor misst das Interferogramm-Signal, nachdem es die Probe durchlaufen hat. Der gebräuchlichste Typ ist ein pyroelektrischer Detektor, wie deuteriertes Triglycinsulfat (DTGS), der zuverlässig ist und bei Raumtemperatur arbeitet. Für höhere Empfindlichkeit oder schnellere Messungen wird ein Quecksilber-Cadmium-Tellurid (MCT)-Detektor verwendet, der eine Kühlung mit flüssigem Stickstoff erfordert.

5. Computersystem

Ein dedizierter Computer ist unerlässlich. Er steuert die Bewegung des Spiegels, sammelt die Daten vom Detektor, führt die Fourier-Transformation durch und zeigt dem Analytiker das endgültige Spektrum an.

Abwägung der Kompromisse: FTIR vs. dispersives IR

Bevor FTIR dominant wurde, verwendeten Chemiker dispersive Infrarotspektrometer. Das Verständnis des Unterschieds verdeutlicht, warum FTIR der moderne Standard ist.

Dispersive Spektrometer (die alte Methode)

Ein dispersives Instrument verwendet einen Monochromator, wie ein Prisma oder ein Beugungsgitter, um das Infrarotlicht physikalisch in seine Komponenten-Frequenzen zu zerlegen. Es scannt dann diese Frequenzen nacheinander ab und misst langsam die Absorption an jedem Punkt, um das Spektrum aufzubauen.

Die Vorteile von FTIR

FTIR-Spektrometer haben drei Hauptvorteile, die zusammen als Fellgetts, Jacquinots und Connes' Vorteile bekannt sind.

• Geschwindigkeit (Fellgetts Vorteil): Da das FTIR alle Frequenzen gleichzeitig und nicht einzeln misst, kann es ein vollständiges Spektrum in einer Sekunde oder weniger erfassen. Ein dispersives Instrument könnte mehrere Minuten benötigen.
• Signalstärke (Jacquinots Vorteil): FTIR-Systeme benötigen keine engen Spalte wie dispersive Instrumente, um eine Auflösung zu erzielen. Dies ermöglicht, dass deutlich mehr Licht (Energie) den Detektor erreicht, was zu einem viel stärkeren Signal und einem besseren Signal-Rausch-Verhältnis führt.
• Genauigkeit (Connes' Vorteil): Die Verwendung eines HeNe-Lasers zur präzisen Verfolgung der Position des beweglichen Spiegels bietet eine extrem hohe Wellenlängengenauigkeit und Präzision, wodurch Spektren hoch reproduzierbar sind.

Die richtige Wahl für Ihre Analyse treffen

Obwohl das FTIR-Spektrometer das Standardinstrument ist, hängt die spezifische Konfiguration von Ihren analytischen Anforderungen ab.

• Wenn Ihr Hauptaugenmerk auf routinemäßiger Qualitätskontrolle oder Lehre liegt: Ein Standard-Tisch-FTIR mit einem DTGS-Detektor bei Raumtemperatur ist robust, zuverlässig und kostengünstig.
• Wenn Ihr Hauptaugenmerk auf Spurenanalyse oder schneller Kinetik liegt: Sie benötigen ein Hochleistungs-FTIR, das mit einem flüssigstickstoffgekühlten MCT-Detektor für seine überlegene Empfindlichkeit und Geschwindigkeit ausgestattet ist.
• Wenn Ihr Hauptaugenmerk auf der Analyse schwieriger oder opaker Proben liegt: Sie müssen das FTIR mit einem speziellen Probenzubehör, wie einem ATR-Kristall (Attenuated Total Reflectance), kombinieren.

Letztendlich ist das FTIR-Spektrometer das definitive Instrument für die moderne Infrarotanalyse, das eine unübertroffene Leistung und Vielseitigkeit bietet.

Zusammenfassungstabelle:

Komponente	Funktion	Hauptmerkmal
IR-Strahlungsquelle	Sendet breitbandiges Infrarotlicht aus	Globar (erhitztes Siliziumkarbid)
Interferometer	Teilt und rekombiniert Licht, um ein Interferogramm zu erzeugen	Michelson-Typ mit beweglichem Spiegel
Probenfach	Hält das zu analysierende Material	IR-Strahl durchdringt die Probe
Detektor	Misst das Interferogramm-Signal	DTGS (Raumtemperatur) oder MCT (gekühlt, hohe Empfindlichkeit)
Computersystem	Führt Fourier-Transformation durch und zeigt Spektrum an	Wandelt Daten in lesbares IR-Spektrum um
