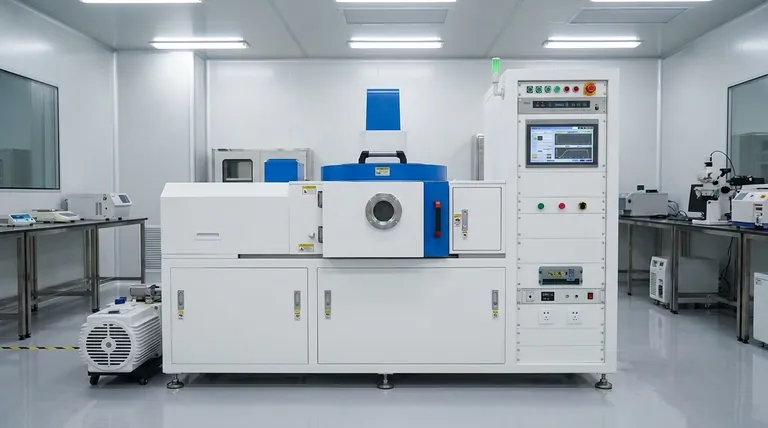

Bei der PECVD werden dünne Schichten aus Materialien wie Silizium und verwandten Verbindungen, Siliziumnitrid, amorphem Silizium und mikrokristallinem Silizium mit Hilfe eines Plasmas abgeschieden. Bei diesem Verfahren wird ein kapazitiv gekoppeltes Plasma verwendet, das von einer 13,56-MHz-Hochfrequenzstromquelle erzeugt wird und die für die Abscheidung erforderlichen chemischen Reaktionen bei niedrigeren Temperaturen als bei der herkömmlichen CVD aktiviert.
Bei PECVD verwendete Materialien:
-
Silizium und verwandte Verbindungen: PECVD wird in großem Umfang für die Abscheidung von Materialien auf Siliziumbasis verwendet, darunter amorphes und mikrokristallines Silizium. Diese Materialien sind entscheidend für Anwendungen wie Solarzellen und Halbleiterbauelemente.
-
Siliziumnitrid: Dieses Material wird wegen seiner hervorragenden Isolationseigenschaften häufig mit PECVD abgeschieden und in der Halbleiterherstellung für Passivierungsschichten und Isolierschichten verwendet.
-
Andere Materialien: Mit der PECVD-Technologie können auch andere Materialien wie Titankarbid für die Verschleißfestigkeit und Aluminiumoxid für Sperrschichten abgeschieden werden. Diese Materialien verbessern die Haltbarkeit und Funktionalität der Bauteile, auf die sie aufgebracht werden.
Prozess-Details:
-
Plasma-Aktivierung: Bei der PECVD wird das Plasma durch Einwirkung von Hochfrequenzenergie auf ein Gasgemisch erzeugt, in der Regel in einer Reaktorkammer mit zwei parallelen Elektroden. Das Plasma enthält energiereiche Elektronen, die mit den Gasmolekülen zusammenstoßen und reaktive Stoffe wie Ionen und Radikale erzeugen.
-
Reaktion und Ablagerung: Diese reaktiven Spezies diffundieren dann auf die Substratoberfläche, wo sie chemische Reaktionen eingehen, um die gewünschte dünne Schicht zu bilden. Durch den Einsatz von Plasma können diese Reaktionen bei niedrigeren Substrattemperaturen ablaufen, was für die Unversehrtheit von temperaturempfindlichen Substraten von Vorteil ist.
-
Kontrolle und Gleichmäßigkeit: PECVD bietet eine hervorragende Kontrolle über die Dicke und Gleichmäßigkeit der abgeschiedenen Schichten, was für die Leistung des Endprodukts entscheidend ist. Dies wird durch eine sorgfältige Kontrolle der Plasmaparameter und des Flusses der Vorläufergase erreicht.
Anwendungen:
PECVD wird in verschiedenen Industriezweigen für Anwendungen wie die Halbleiterherstellung, die Produktion von Solarzellen und die Abscheidung funktioneller Schichten auf verschiedenen Substraten wie Glas, Silizium, Quarz und Edelstahl eingesetzt. Die Fähigkeit, hochwertige Schichten bei niedrigen Temperaturen abzuscheiden, macht PECVD zu einem vielseitigen und effizienten Verfahren für moderne technologische Anwendungen.
