Einführung in pyrolytische Tiegel
Chemische Gasphasenabscheidung (CVD)
Die chemische Gasphasenabscheidung (CVD) ist ein hochentwickeltes Vakuumabscheidungsverfahren, das zur Herstellung hochwertiger, leistungsstarker fester Materialien eingesetzt wird.Dieses Verfahren ist in der Halbleiterindustrie für die Herstellung von Dünnschichten von zentraler Bedeutung und wird in der Mikrofertigung in großem Umfang für die Abscheidung einer Vielzahl von Materialien in unterschiedlichen Formen eingesetzt, darunter monokristalline, polykristalline, amorphe und epitaktische Strukturen.
Der CVD-Prozess lässt sich grob in drei Hauptphasen unterteilen:
-
Bildung von flüchtigen Vorläufern:Das Verfahren beginnt mit der Erzeugung flüchtiger Stoffe, in der Regel durch die Einführung eines oder mehrerer gasförmiger Vorläuferstoffe.Diese Ausgangsstoffe werden nach ihrer Fähigkeit ausgewählt, zu reagieren und sich zu zersetzen, um die gewünschte feste Ablagerung zu bilden.
-
Transfer zum Ablagerungsbereich:Nach ihrer Bildung werden diese flüchtigen Vorläuferstoffe durch einen kontrollierten Gasfluss zur Beschichtungsfläche, in der Regel ein Substrat oder ein Wafer, transportiert.Durch den Transport wird sichergestellt, dass die Vorläuferstoffe gleichmäßig auf der zu beschichtenden Oberfläche verteilt werden.
-
Chemische Reaktionen und Feststoffabscheidung:Wenn die Vorläuferstoffe das Substrat erreichen, gehen sie chemische Reaktionen ein, entweder durch thermische Zersetzung oder durch katalytische Reaktionen auf der Substratoberfläche.Diese Reaktionen führen zur Bildung einer festen Abscheidung, während alle flüchtigen Nebenprodukte aus der Reaktionskammer entfernt werden, um die Reinheit und Qualität der endgültigen Abscheidung zu gewährleisten.
CVD wird in verschiedenen Formaten praktiziert, darunter thermische Heißwand-CVD und plasmagestützte CVD, die sich jeweils darin unterscheiden, wie die chemischen Reaktionen eingeleitet werden.Die Vielseitigkeit der CVD ermöglicht die Abscheidung einer breiten Palette von Materialien wie Silizium, kohlenstoffbasierten Materialien, Wolfram, Titannitrid und verschiedenen Hoch-κ-Dielektrika und macht sie zu einer unverzichtbaren Technik in der modernen Materialwissenschaft und -technik.
Gemeinsame Leistungsmerkmale

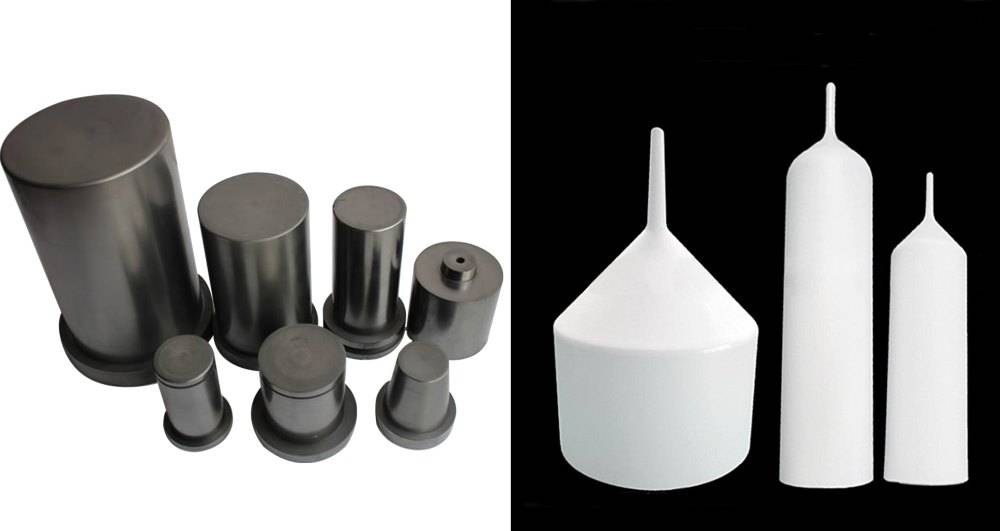

Sowohl Tiegel aus pyrolytischem Graphit als auch aus pyrolytischem Bornitrid weisen eine Reihe von gemeinsamen Leistungsmerkmalen auf, die sie für verschiedene Hochtemperaturanwendungen sehr wünschenswert machen.Diese Tiegel sind bekannt für ihre Hochtemperaturbeständigkeit Dadurch können sie extremen Bedingungen standhalten, ohne ihre strukturelle Integrität zu beeinträchtigen.Diese Eigenschaft ist besonders wichtig bei Verfahren wie der chemischen Gasphasenabscheidung (CVD) und der Herstellung hochreiner Metalloxide, bei denen die Temperaturen oft 1000 °C überschreiten.
Zusätzlich zu ihrer thermischen Stabilität bieten diese Tiegel auch eine außergewöhnliche Abriebfestigkeit .Das bedeutet, dass sie mechanischer Abnutzung bei wiederholtem Gebrauch standhalten und ihre Form und Funktionalität im Laufe der Zeit beibehalten.Diese Widerstandsfähigkeit ist ein Schlüsselfaktor für ihre Langlebigkeit und Kosteneffizienz, da sie weniger häufig ersetzt werden müssen.
Ein weiteres gemeinsames Merkmal ist ihre Reinheit .Beide Materialien werden in einem sorgfältigen chemischen Aufdampfverfahren hergestellt, das zu Tiegeln mit minimalen Verunreinigungen führt.Diese hohe Reinheit ist entscheidend für Anwendungen, die eine unbelastete Umgebung erfordern, wie z. B. die Züchtung hochwertiger Halbleiterkristalle und die Vorbereitung von Analyseproben für mineralische Rohstoffe.
Charakteristisch | Pyrolytischer Graphit | Pyrolytisches Bornitrid |
---|---|---|
Hochtemperaturbeständigkeit | Ausgezeichnet | Ausgezeichnet |
Abnutzungswiderstand | Hoch | Hoch |
Reinheit | Sehr hoch | Sehr hoch |
Diese gemeinsamen Leistungsmerkmale unterstreichen die Vielseitigkeit und Zuverlässigkeit sowohl von Tiegeln aus pyrolytischem Graphit als auch aus pyrolytischem Bornitrid und machen sie zur ersten Wahl für die moderne Materialverarbeitung und wissenschaftliche Forschung.

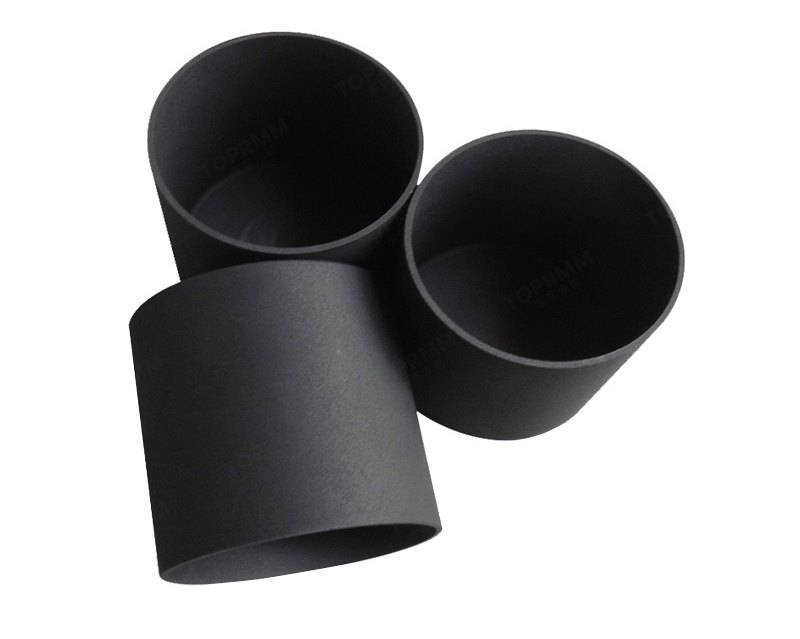

Tiegel aus pyrolytischem Graphit (PG)
Vorbereitungsprozess

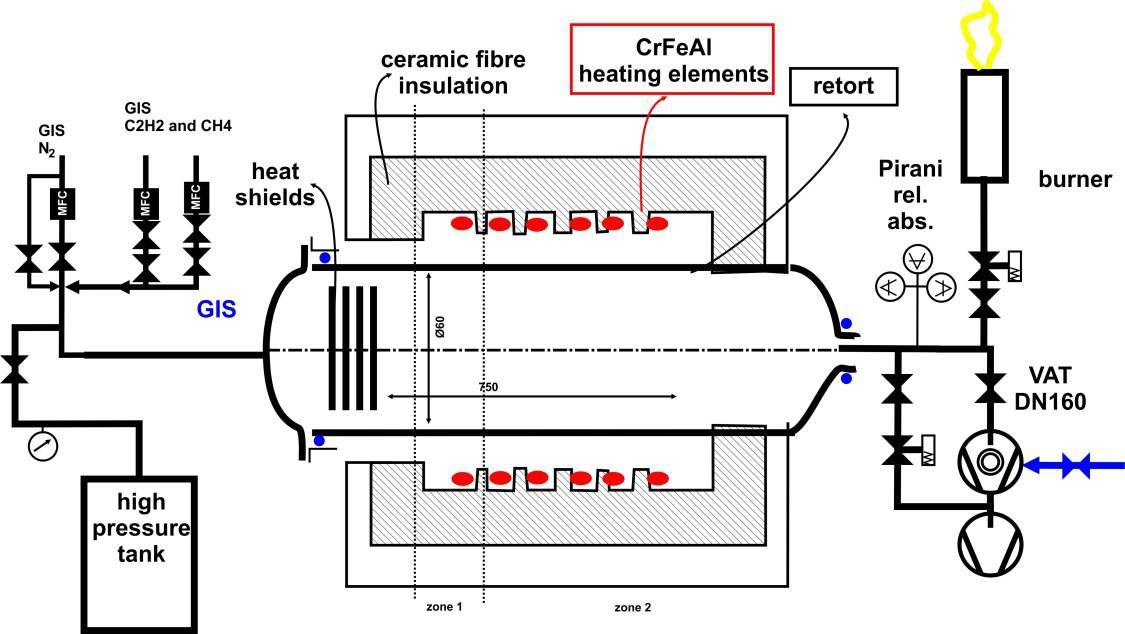

Die Herstellung eines Schmelztiegels aus pyrolytischem Graphit ist ein komplizierter Prozess, der als chemische Gasphasenabscheidung (CVD) bekannt ist und unter hoher Temperatur, niedrigem Druck und Stickstoffatmosphäre sorgfältig durchgeführt wird.Dieser Prozess beginnt mit der Spaltung von Kohlenwasserstoffen, was zur gerichteten Abscheidung von Kohlenstoffatomen auf einem Modell führt.Dieses Modell dient als Schablone, auf der die Kohlenstoffatome sorgfältig angeordnet werden und eine hoch geordnete Struktur bilden.
Nach Abschluss der Abscheidung durchläuft der Tiegel eine Abkühlphase, in der die Kohlenstoffatome in der gewünschten Form erstarren.Nach der Abkühlung wird der Tiegel sorgfältig entformt, wobei eine glatte, dichte Oberfläche mit geringer Permeabilität und hoher Reinheit zum Vorschein kommt.Dieses Verfahren gewährleistet, dass das Endprodukt nicht nur strukturell robust ist, sondern auch eine ausgezeichnete Beständigkeit gegen hohe Temperaturen und chemische Korrosion aufweist.
Der CVD-Prozess kann in drei Hauptschritte unterteilt werden:
- Bildung von flüchtigen Stoffen:Die Kohlenwasserstoffe werden in die Reaktionskammer eingeleitet und hohen Temperaturen ausgesetzt, wodurch sie in flüchtige Stoffe zerfallen.
- Transfer zum Ablagerungsbereich:Diese flüchtigen Stoffe werden dann zum Ablagerungsbereich transportiert, wo das Modell positioniert wird.
- Chemische Reaktionen:Wenn die flüchtigen Substanzen das Modell erreichen, gehen sie chemische Reaktionen ein, die zu einer gerichteten Ablagerung von Kohlenstoffatomen führen.
Dieser komplizierte Prozess gewährleistet nicht nur die Bildung eines hochwertigen Tiegels aus pyrolytischem Graphit, sondern schafft auch die Voraussetzungen für seine zahlreichen Anwendungen in der fortgeschrittenen Materialvorbereitung und -analyse.
Wichtigste Merkmale
Tiegel aus pyrolytischem Graphit zeichnen sich durch eine Reihe von Merkmalen aus, die sie für spezielle Anwendungen besonders geeignet machen. Hohe Temperaturbeständigkeit ist eine ihrer bemerkenswertesten Eigenschaften, da sie extremen Temperaturen von bis zu 700 °C standhalten können, ohne ihre strukturelle Integrität zu beeinträchtigen.Dies macht sie ideal für Prozesse, die eine längere Einwirkung von großer Hitze erfordern.
Zusätzlich zu ihrer thermischen Beständigkeit weisen diese Tiegel folgende Eigenschaften auf Beständigkeit gegen chemische Korrosion durch Säuren und Laugen bei erhöhter Temperatur.Diese chemische Stabilität stellt sicher, dass die Tiegel ihre Funktionstüchtigkeit und Reinheit auch dann behalten, wenn sie korrosiven Substanzen ausgesetzt sind, was sie in Umgebungen von unschätzbarem Wert macht, in denen chemische Reaktivität ein Problem darstellt.
Die glatte, dichte Oberfläche von Tiegeln aus pyrolytischem Graphit trägt zu ihrer geringen Durchlässigkeit bei, die für die Unversehrtheit der zu verarbeitenden Materialien entscheidend ist.Diese Oberflächeneigenschaft erleichtert auch die Reinigung und Wartung, wodurch Ausfallzeiten und Betriebskosten reduziert werden.
Schließlich ist die hohe Reinheit dieser Tiegel ist ein wesentliches Merkmal, das den strengen Qualitätsstandards in verschiedenen Branchen entspricht.Diese Reinheit bleibt während des gesamten Lebenszyklus des Tiegels erhalten und gewährleistet, dass die darin verarbeiteten Materialien nicht verunreinigt werden, was insbesondere bei der Herstellung von hochreinen Metalloxiden und anderen kritischen Substanzen wichtig ist.
Anwendungen
Tiegel aus pyrolytischem Graphit (PG) sind unverzichtbare Hilfsmittel in verschiedenen fortschrittlichen Materialaufbereitungsverfahren.Sie werden vor allem eingesetzt für die Synthese von hochreinen Metalloxiden wo ihre hohe Temperaturbeständigkeit und chemische Inertheit die Integrität und Reinheit des Endprodukts gewährleisten.Darüber hinaus werden PG-Tiegel eingesetzt für Ionenbeschichtung Sie tragen zur gleichmäßigen Abscheidung dünner Schichten auf Substraten bei, was für die Verbesserung der Oberflächeneigenschaften in der Elektronik und Optik entscheidend ist.
Im Bereich der analytischen Chemie dienen die PG-Tiegel als analytische Gefäße für ein breites Spektrum von Materialien.Dazu gehören mineralische Rohstoffe, Baumaterialien, hochreine Substanzen und sogar Getreide- und Futtermittelproben.Aufgrund ihrer glatten, dichten Oberfläche und ihrer geringen Permeabilität sind sie ideal für die Unversehrtheit von Proben bei Hochtemperaturanalysen.In der nachstehenden Tabelle sind einige der wichtigsten Anwendungen von PG-Tiegeln in verschiedenen Branchen aufgeführt:
Industrie | Anwendung |
---|---|
Materialwissenschaft | Herstellung von hochreinen Metalloxiden |
Elektronik | Ionenbeschichtung für die Dünnschichtabscheidung |
Analytische Chemie | Analysegefäße für mineralische Rohstoffe, Baumaterialien, hochreine Materialien, Getreide- und Futtermittelproben |
Diese Anwendungen unterstreichen die Vielseitigkeit und die entscheidende Rolle von PG-Tiegeln bei der Sicherstellung der Qualität und Konsistenz von Materialien in verschiedenen wissenschaftlichen und industriellen Bereichen.

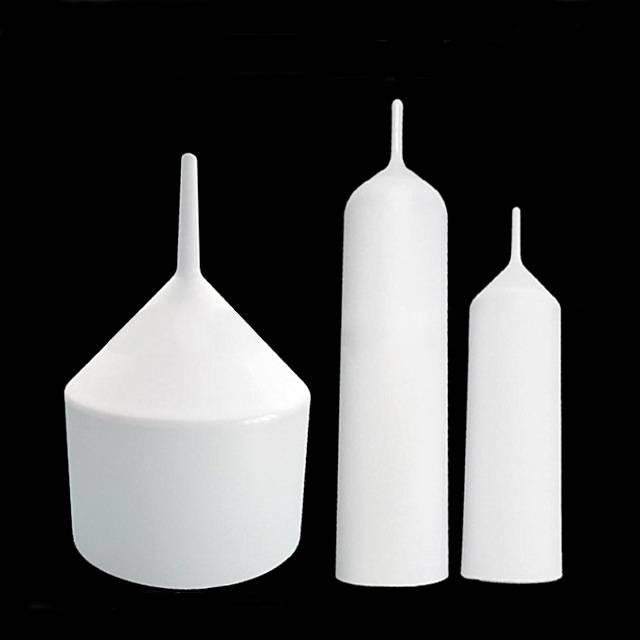

Tiegel für pyrolytisches Bornitrid (PBN)
Herstellungsverfahren
Die Herstellung eines Schmelztiegels aus pyrolytischem Bornitrid (PBN) erfolgt in einem ausgeklügelten Verfahren der chemischen Gasphasenabscheidung (CVD) unter strengen Vakuumbedingungen.Zu Beginn wird ein Gemisch aus borhaltigen Gasverbindungen und stickstoffhaltigen Gasen in die Reaktionskammer eingeleitet.Diese Gase durchlaufen eine Reihe komplexer chemischer Reaktionen, die zur Bildung einer Vorbeschichtung auf dem Substrat führen.Diese Vorbeschichtung dient als Grundschicht für die Struktur des Tiegels.
Sobald die Vorbeschichtung aufgebracht ist, wird in der Reaktionskammer eine konstante Temperatur aufrechterhalten, die in der Regel im Bereich von 1800 °C bis 2000 °C liegt.Bei diesen hohen Temperaturen laufen die chemischen Reaktionen weiter, so dass sich die Vorbeschichtung verdichten und die endgültige Struktur des Tiegels bilden kann.Diese Phase ist von entscheidender Bedeutung, da sie die Gleichmäßigkeit und Integrität des Tiegels sicherstellt, die für seine Leistungsmerkmale entscheidend sind.
Der gesamte Prozess wird unter Vakuum durchgeführt, um potenzielle Verunreinigungen zu beseitigen und die genaue Kontrolle der chemischen Reaktionen zu erleichtern.Diese sorgfältige Kontrolle der Umwelt- und Reaktionsbedingungen führt zu einem Tiegel mit außergewöhnlicher chemischer und thermischer Stabilität, hoher Verdichtung und Wiederverwendbarkeit.Die Anisotropie der mechanischen, thermischen und elektrischen Eigenschaften verbessert seine Eignung für fortschrittliche Materialpräparationsverfahren wie Verdampfung, Molekularstrahlepitaxie und das Wachstum hochwertiger Einkristalle.
Wichtigste Merkmale
Tiegel aus pyrolytischem Bornitrid (PBN) weisen eine Reihe fortschrittlicher Merkmale auf, die sie für Hochtemperatur- und chemisch anspruchsvolle Anwendungen besonders geeignet machen.Eine ihrer bemerkenswertesten Eigenschaften ist hervorragende chemische und thermische Stabilität .Diese Stabilität gewährleistet, dass die Tiegel ihre strukturelle Integrität und chemische Inertheit auch unter extremen Bedingungen beibehalten, was sie ideal für Prozesse macht, bei denen sie über längere Zeit hohen Temperaturen und korrosiven Umgebungen ausgesetzt sind.
Hohe Verdichtung ist ein weiteres wichtiges Merkmal, das diesen Tiegeln eine dichte und gleichmäßige Mikrostruktur verleiht.Diese Verdichtung erhöht nicht nur ihre mechanische Festigkeit, sondern verringert auch die Porosität erheblich und minimiert damit das Risiko einer Verunreinigung durch externe Quellen.Die Wiederverwendbarkeit von PBN-Tiegeln unterstreicht darüber hinaus ihre Kosteneffizienz und Umweltverträglichkeit, da sie mehrfach verwendet werden können, ohne ihre Leistung zu beeinträchtigen.
Die Anisotropie der mechanischen, thermischen und elektrischen Eigenschaften ist ein einzigartiges Merkmal, das es den PBN-Tiegeln ermöglicht, je nach Messrichtung unterschiedliche Eigenschaften zu zeigen.Diese Anisotropie ist besonders vorteilhaft bei Anwendungen, bei denen die Richtungskontrolle der Wärmeleitfähigkeit oder des elektrischen Widerstands entscheidend ist.Bei der Züchtung hochwertiger Einkristalle beispielsweise kann diese Anisotropie zur Optimierung des Kristallzüchtungsprozesses genutzt werden.
Und schließlich bieten PBN-Tiegel gute Isolationseigenschaften bei hohen Temperaturen .Dadurch wird sichergestellt, dass die bei Hochtemperaturprozessen erzeugte Wärme im Tiegel gehalten wird, was Wärmeverluste verhindert und eine gleichmäßige Temperaturumgebung gewährleistet.Dies ist besonders wichtig bei Anwendungen wie der Molekularstrahlepitaxie und der Flüssigphasenepitaxie, bei denen eine präzise Temperaturkontrolle für die Qualität des Endprodukts unerlässlich ist.
Merkmal | Beschreibung |
---|---|
Chemische und thermische Beständigkeit | Behält seine strukturelle Integrität und chemische Inertheit unter extremen Bedingungen bei. |
Hohe Verdichtung | Dichtes und gleichmäßiges Gefüge, verbessert die mechanische Festigkeit und verringert die Porosität. |
Wiederverwendbarkeit | Kann ohne Leistungseinbußen mehrfach verwendet werden. |
Anisotropie | Unterschiedliche Eigenschaften je nach Messrichtung, vorteilhaft bei Anwendungen mit Richtungssteuerung. |
Hochtemperatur-Isolierung | Hält die Wärme im Tiegel und sorgt für eine gleichmäßige Temperaturumgebung. |
Anwendungen
Tiegel aus pyrolytischem Bornitrid (PBN) finden in verschiedenen Hochpräzisions- und Hightech-Industrien breite Anwendung.Einer ihrer Haupteinsatzbereiche ist Aufdampfverfahren wo sie die Abscheidung dünner Schichten mit außergewöhnlicher Gleichmäßigkeit und Qualität erleichtern.Dies ist vor allem in der Halbleiterindustrie von entscheidender Bedeutung, wo die Unversehrtheit des Films die Leistung der Geräte erheblich beeinflussen kann.

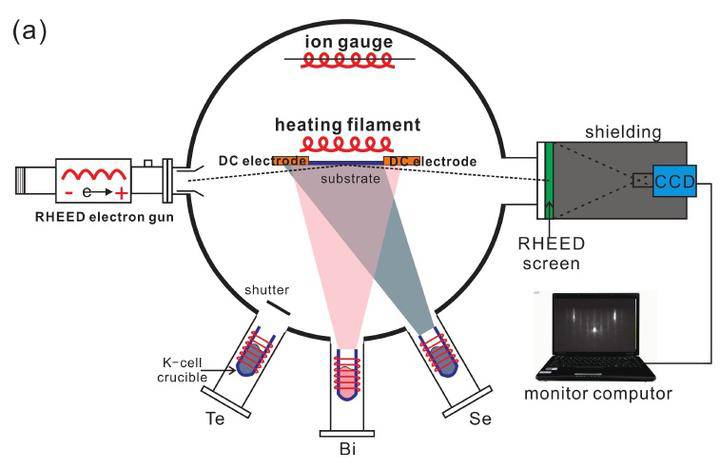

Im Bereich der Molekularstrahlepitaxie (MBE) In der Molekularstrahlepitaxie (MBE) spielen PBN-Tiegel eine zentrale Rolle bei der Züchtung von hochreinen Einkristallen.Die kontrollierte Umgebung, die diese Tiegel bieten, gewährleistet, dass sich die Kristalle mit minimalen Defekten entwickeln, was für ihre elektronischen und optischen Eigenschaften entscheidend ist.Diese Anwendung ist besonders wichtig für die Herstellung moderner elektronischer Geräte und optoelektronischer Komponenten.
Flüssigphasenepitaxie (LPE) ist ein weiterer Bereich, in dem sich PBN-Tiegel auszeichnen.Sie werden für das Wachstum hochwertiger Halbleiterschichten durch langsames Abkühlen einer gesättigten Lösung verwendet, ein Prozess, der eine präzise Temperaturkontrolle und chemische Stabilität erfordert.Die inerte Beschaffenheit von PBN-Tiegeln verhindert jegliche Verunreinigung und gewährleistet die Reinheit der Epitaxieschichten.
Für die Herstellung von Galliumarsenid (GaAs)-Einkristallen PBN-Tiegel bieten die erforderliche thermische und chemische Stabilität.GaAs ist ein Schlüsselmaterial für die Herstellung von hocheffizienten Solarzellen und elektronischen Hochgeschwindigkeitsgeräten.Die Verwendung von PBN-Tiegeln in diesem Verfahren garantiert die Homogenität und Reinheit der GaAs-Kristalle, die für deren Leistung entscheidend sind.
Darüber hinaus sind PBN-Tiegel unverzichtbar für die Züchtung von hochwertigen CdZnTe (CZT)-Einkristallen .Diese Kristalle werden in Infrarotdetektoren und nuklearen Strahlungsdetektoren verwendet, wo ihre Fähigkeit, hohe Strahlungsdosen ohne Beeinträchtigung zu verarbeiten, von größter Bedeutung ist.Die kontrollierte Wachstumsumgebung der PBN-Tiegel gewährleistet, dass die CZT-Kristalle die strengen Reinheits- und Strukturanforderungen erfüllen, die für diese empfindlichen Anwendungen erforderlich sind.
Anwendung | Industrie | Wichtigste Vorteile |
---|---|---|
Verdampfung | Halbleiter | Gleichmäßige Dünnschichtabscheidung |
Molekularstrahlepitaxie (MBE) | Elektronik und Optoelektronik | Hochreines Einkristallwachstum mit minimalen Defekten |
Flüssigphasen-Epitaxie (LPE) | Halbleiter | Präzise Temperaturkontrolle für hochwertiges Epitaxie-Schichtwachstum |
GaAs-Einkristallvorbereitung. | Elektronik | Thermische und chemische Stabilität für homogene und reine GaAs-Kristalle |
CdZnTe-Einkristallzüchtung | Infrarot- und Nuklearstrahlungsdetektoren | Kontrollierte Umgebung für hochreine, strukturell gesunde CZT-Kristalle |
Zusammenfassung und Vergleich
Einzigartige Eigenschaften und Anwendungen
Tiegel aus pyrolytischem Graphit weisen eine niedrige Abtragsrate und eine außergewöhnliche Beständigkeit gegen chemische Korrosion durch Säuren und Alkalien auf, was sie ideal für Hochtemperaturanwendungen macht, bei denen die Unversehrtheit des Materials von größter Bedeutung ist.Diese Eigenschaft ist besonders vorteilhaft bei der Herstellung von hochreinen Metalloxiden und Analysegefäßen für verschiedene Materialien, da die Integrität der Probe während des gesamten Prozesses gewährleistet ist.
Andererseits zeichnen sich Tiegel aus pyrolytischem Bornitrid (PBN) durch hohe chemische Reinheit, ausgezeichnete Wärmeleitfähigkeit und hervorragende Isolationseigenschaften aus, verbunden mit einer ausgeprägten Anisotropie in ihren mechanischen, thermischen und elektrischen Eigenschaften.Dank dieser Anisotropie können PBN-Tiegel für spezifische Anwendungen wie Verdampfung, Molekularstrahlepitaxie und die Züchtung hochwertiger Einkristalle, einschließlich solcher, die in Infrarotdetektoren und Kernstrahlungsdetektoren verwendet werden, maßgeschneidert werden.Die Wiederverwendbarkeit von PBN-Tiegeln erhöht ihren Wert in diesen hochmodernen Materialaufbereitungsverfahren noch weiter.
Eigenschaft | Tiegel für pyrolytischen Graphit | Tiegel für pyrolytisches Bornitrid |
---|---|---|
Abtragsrate | Niedrig | K.A. |
Chemische Beständigkeit | Hoch (Säuren und Laugen) | Hoch (allgemein) |
Chemische Reinheit | Hoch | Sehr hoch |
Thermische Leitfähigkeit | Hoch | Ausgezeichnet |
Isolierung | Gut | Hervorragend |
Anisotropie | Keine | Offensichtlich |
Anwendungen | Hochreine Metalloxide, analytische Gefäße | Verdampfung, MBE, Einkristallzüchtung |
Die einzigartigen Eigenschaften dieser Tiegel machen sie unentbehrlich für verschiedene High-Tech-Industrien, die jeweils spezifische Anforderungen erfüllen, die Präzision und Zuverlässigkeit bei der Materialaufbereitung erfordern.
