Verständnis von Elektroden in elektrochemischen Systemen:Arbeits-, Gegen- und Referenzelektroden

Einführung in Elektroden in elektrochemischen Systemen

Definition und Funktion von Elektroden

Elektroden sind entscheidende Komponenten in elektrochemischen Systemen. Sie dienen als elektronische Leiter oder Halbleiter, die eine Schnittstelle zu einer Elektrolytlösung oder einem mehrphasigen Elektrolytsystem bilden. Ihre Hauptfunktion besteht darin, die Übertragung von elektrischer Energie zu erleichtern, indem sie diese entweder in das System einspeisen oder aus dem System abgeben. Dieser Energietransfer ist für das Zustandekommen von Elektrodenreaktionen, den Kernprozessen in elektrochemischen Zellen, unerlässlich.

Genauer gesagt, sind Elektroden der Ort, an dem die chemischen und elektrischen Wechselwirkungen zusammenlaufen. Sie stellen die notwendigen Wege für die Bewegung der Elektronen zwischen dem Elektrolyten und dem externen Stromkreis zur Verfügung und ermöglichen so die Umwandlung von elektrischer in chemische Energie und umgekehrt. Diese doppelte Funktion macht Elektroden in Anwendungen von Batterien und Brennstoffzellen bis hin zu Sensoren und industriellen Prozessen unverzichtbar.

Darüber hinaus sind das Design und die Materialauswahl von Elektroden entscheidend für ihre Leistung. Unterschiedliche Materialien können die Effizienz, Haltbarkeit und Spezifität der Elektrodenreaktionen erheblich beeinflussen. So kann die Wahl des Elektrodenmaterials die Geschwindigkeit des Elektronentransfers, die Stabilität der Elektrodenoberfläche und die gesamte Reaktionskinetik beeinflussen. Daher ist das Verständnis der Funktion und der Eigenschaften von Elektroden von grundlegender Bedeutung für die Optimierung der Leistung elektrochemischer Systeme.

Drei-Elektroden-System

Das Dreielektrodensystem ist ein grundlegender Aufbau in elektrochemischen Experimenten und besteht aus der Arbeitselektrode, der Referenzelektrode und der Gegenelektrode. Jede dieser Komponenten spielt eine bestimmte Rolle bei der Erleichterung des elektrochemischen Prozesses.

Die Arbeitselektrode steht im Mittelpunkt des Experiments, da sie der Ort ist, an dem die spezifische elektrochemische Reaktion von Interesse stattfindet. Diese Elektrode steht in direkter Wechselwirkung mit den zu untersuchenden Substanzen und ermöglicht den Transfer von Elektronen.

Die Referenzelektrode ist entscheidend für die Aufrechterhaltung eines stabilen und bekannten Potenzials. Sie dient als Bezugspunkt, an dem das Potenzial der Arbeitselektrode gemessen wird. Wichtig ist, dass die Referenzelektrode sicherstellt, dass kein Strom durch sie hindurchfließt, damit ihr Potenzial als zuverlässiger Standard erhalten bleibt.

Die Gegenelektrode , auch als Hilfselektrode bezeichnet, ergänzt die Arbeitselektrode, indem sie den Stromkreis schließt. Ihre Hauptaufgabe besteht darin, einen ausgeglichenen Stromfluss zu gewährleisten und Störungen der Referenzelektrode zu verhindern. In der Regel hat die Gegenelektrode eine größere Oberfläche, um Polarisationseffekte zu minimieren und eine stabile Stromverteilung zu gewährleisten.

Dieser Aufbau ist besonders wichtig bei Verfahren wie der Voltammetrie, bei denen eine präzise Messung und Kontrolle der Elektrodenpotentiale unerlässlich ist. Da die Referenzelektrode vom Stromfluss isoliert ist, bietet das Dreielektrodensystem einen robusten Rahmen für eine genaue elektrochemische Analyse.

Arbeitselektrode

Rolle und Materialien der Arbeitselektrode

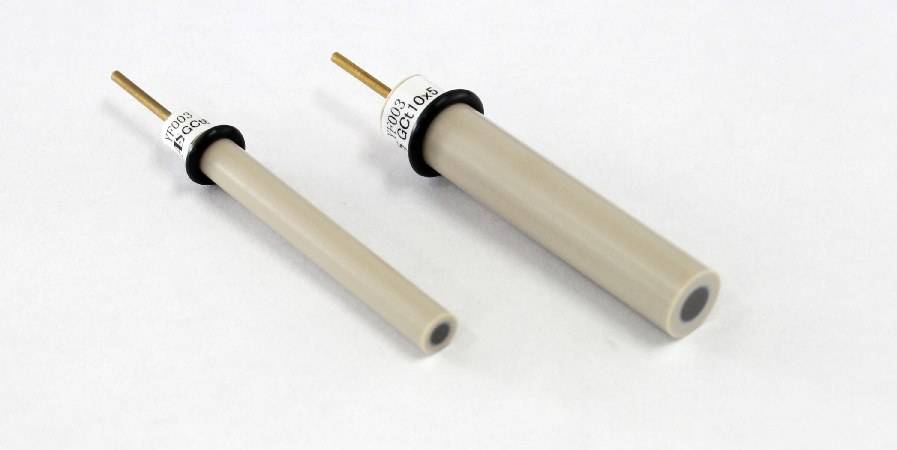

Die Arbeitselektrode (WE), die oft auch als Forschungselektrode bezeichnet wird, ist der Brennpunkt, an dem die elektrochemische Reaktion von Interesse abläuft. Diese Elektrode kann entweder fest oder flüssig sein, um einer Vielzahl von experimentellen Anforderungen gerecht zu werden. Die Wahl des Materials für die Arbeitselektrode ist von entscheidender Bedeutung, da sie sich direkt auf die Art der Reaktionen und die Genauigkeit der Messungen auswirkt.

Gängige Materialien für Arbeitselektroden sind:

• Glaskohlenstoff: Bekannt für seine Stabilität und Inertheit, wodurch es sich ideal für viele elektrochemische Untersuchungen eignet.
• Platin: Hoch leitfähig und korrosionsbeständig, wird häufig für physikalisch-elektrochemische Experimente verwendet.
• Gold: Bietet eine ausgezeichnete Leitfähigkeit und wird aufgrund seiner geringen Reaktivität häufig für empfindliche Messungen verwendet.
• Silber: Wird in speziellen Anwendungen verwendet, bei denen seine einzigartigen elektrochemischen Eigenschaften von Vorteil sind.
• Blei: Wird aufgrund seiner Korrosionsanfälligkeit in speziellen Korrosionsstudien verwendet.
• Leitfähiges Glas: Wird für Anwendungen verwendet, die Transparenz erfordern, wie z. B. bei elektrochromen Geräten.

Bei Korrosionsexperimenten ist die Arbeitselektrode in der Regel das der Korrosion ausgesetzte Material, während es sich bei physikalisch-elektrochemischen Experimenten häufig um ein inertes Material wie Gold, Platin oder Kohlenstoff handelt. Diese inerten Materialien erleichtern die Übertragung von Strom auf andere Spezies, ohne vom Strom selbst beeinflusst zu werden. Die Oberfläche der Arbeitselektrode muss gut vorbereitet sein, um genaue und reproduzierbare Ergebnisse zu gewährleisten. Durch das Polieren der Elektrode werden Oberflächenfehler beseitigt und es wird sichergestellt, dass die geometrische Fläche mit der tatsächlichen Oberfläche übereinstimmt, wodurch Fehler bei den Strommessungen minimiert werden.

Die Gewährleistung der Unversehrtheit der Oberfläche der Arbeitselektrode ist von größter Bedeutung. Jegliche Veränderung der Elektrodenoberfläche, wie z. B. die Bildung einer Beschichtung oder das Vorhandensein von Verunreinigungen, kann die während der Experimente aufgezeichneten Stromspuren erheblich beeinträchtigen. Daher ist es wichtig, die Reproduzierbarkeit der zyklischen Voltammogramme (CVs) regelmäßig zu überprüfen, um die Integrität der Elektrode zu bestätigen. Werden Diskrepanzen festgestellt, kann dies ein Hinweis darauf sein, dass die Arbeitselektrode neu poliert oder ausgetauscht werden muss.

Experimenteller Aufbau

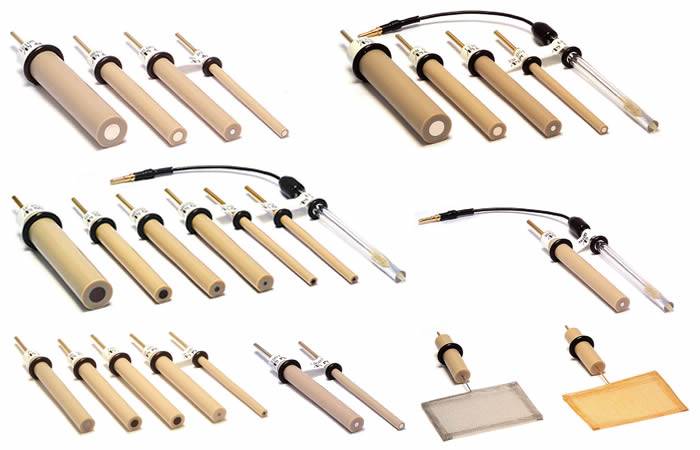

Beim Versuchsaufbau elektrochemischer Systeme sind die genaue Positionierung und Stabilität der Arbeitselektrode (WE) von größter Bedeutung. Dies wird in der Regel durch die Verwendung spezieller Klemmen erreicht, mit denen die Arbeitselektrode fest an ihrem Platz gehalten wird. Diese Klemmen sind entscheidend, um die Position der Elektrode während der Experimente beizubehalten, einheitliche Ergebnisse zu gewährleisten und potenzielle Fehler aufgrund von Bewegungen oder Instabilität zu minimieren.

Die Wahl des Materials und des Designs der Klemmen kann je nach den spezifischen Anforderungen des Experiments variieren. Einige Klemmen bestehen beispielsweise aus nichtleitenden Materialien, um eine Beeinträchtigung der elektrischen Messungen zu verhindern, während andere über Funktionen wie eine einstellbare Spannung verfügen, um sich an unterschiedliche Elektrodengrößen und -formen anzupassen. Außerdem sind die Klemmen oft isoliert, um vor Kurzschlüssen zu schützen und sicherzustellen, dass nur die vorgesehenen Elektrodenoberflächen mit dem Elektrolyten in Kontakt kommen.

Darüber hinaus sind die Klemmen häufig mit anderen Komponenten der elektrochemischen Zelle, wie z. B. den Referenz- und Gegenelektroden, zu einem vollständigen und funktionalen System integriert. Durch diese Integration wird sichergestellt, dass der gesamte Aufbau harmonisch funktioniert und eine genaue und zuverlässige Datenerfassung ermöglicht.

Zusammenfassend lässt sich sagen, dass die Verwendung von Arbeitselektrodenklemmen für die erfolgreiche Durchführung von elektrochemischen Experimenten unerlässlich ist, da sie die notwendige Stabilität und Präzision bieten, um genaue und reproduzierbare Ergebnisse zu erzielen.

Gegenelektrode

Funktion der Gegenelektrode

Die Gegenelektrode (CE), die oft auch als Hilfselektrode bezeichnet wird, spielt eine entscheidende Rolle bei der Erleichterung eines reibungslosen Stromflusses in einem elektrochemischen Kreislauf. Dies ist eine wesentliche Voraussetzung dafür, dass die gewünschte Reaktion an der Arbeitselektrode (WE) ablaufen kann. Die Gegenelektrode fungiert als komplementäre Komponente zur Arbeitselektrode und sorgt dafür, dass die Elektronen effizient zwischen der Elektrode und der Lösung übertragen werden.

In einem elektrochemischen System ist der vom Potentiostat gemessene Strom der Fluss von Elektronen von der Arbeitselektrode zur Gegenelektrode. Dieser Fluss bildet einen vollständigen Stromkreis, so dass Ladung durch das System fließen kann. Die Gegenelektrode muss in der Lage sein, schnell Elektronen zu übertragen, damit der Elektronenaustausch an der Arbeitselektrode nicht behindert wird. Für jedes Elektron, das von der Arbeitselektrode auf ein Molekül in der Lösung übertragen wird, muss gleichzeitig ein Elektron durch die Gegenelektrode aus der Lösung entfernt werden, um das Ladungsgleichgewicht aufrechtzuerhalten.

Angesichts der Notwendigkeit eines schnellen Elektronentransfers werden Gegenelektroden in der Regel aus Materialien wie Platin hergestellt, die den Elektronenaustausch mit Spezies in der Lösung besonders gut ermöglichen. Während ein einfacher Platindraht für viele Experimente der zyklischen Voltammetrie (CV) ausreicht, sind für Hochstromanwendungen (> 1 mA) häufig Gegenelektroden mit größerer Oberfläche erforderlich, wie z. B. Platinnetze oder Metallschaum, um sicherzustellen, dass die entsprechende Ladungsmenge effizient gehandhabt wird.

Zusammenfassend lässt sich sagen, dass die Gegenelektrode für die Aufrechterhaltung der Integrität und Effizienz des elektrochemischen Prozesses unerlässlich ist. Sie ist nicht nur ein Hilfsmittel, sondern unerlässlich für das reibungslose Funktionieren des gesamten elektrochemischen Systems.

Merkmale und Materialien

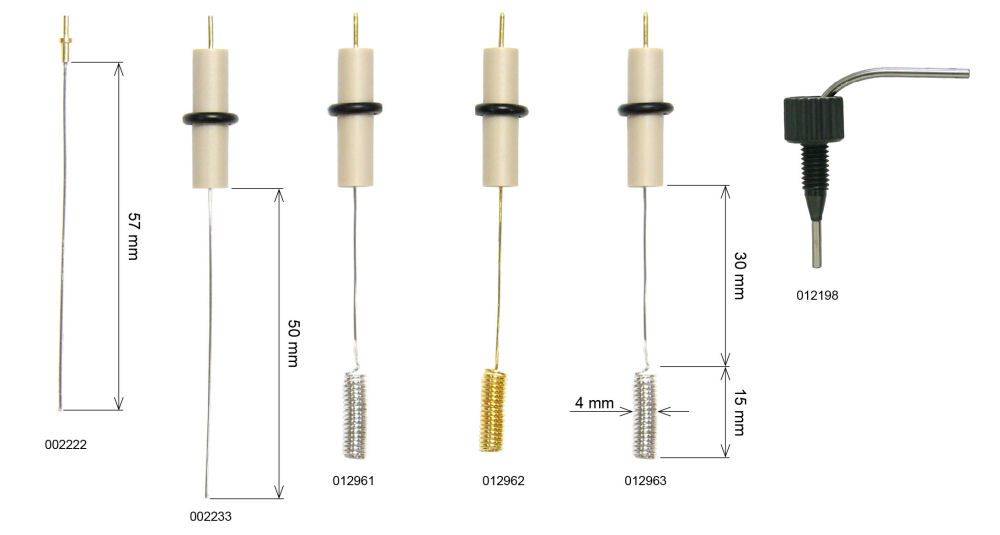

Die Gegenelektrode (CE) spielt eine entscheidende Rolle bei der Aufrechterhaltung eines stabilen Stromflusses, der für die genaue Messung des Potenzials der Arbeitselektrode unerlässlich ist. Um dies zu erreichen, muss die Gegenelektrode minimale Polarisationseffekte aufweisen, die das wahre Potenzial der Arbeitselektrode verfälschen können. Dies wird in der Regel dadurch erreicht, dass die Gegenelektrode im Vergleich zur Arbeitselektrode eine deutlich größere Oberfläche aufweist.

Die größere Oberfläche trägt dazu bei, den Strom gleichmäßiger zu verteilen, wodurch die örtliche Erwärmung verringert und das Risiko der Polarisierung minimiert wird. Zu den gängigen Materialien für Gegenelektroden gehören Platin und Graphitstabelektroden. Platin wird aufgrund seiner hervorragenden elektrischen Leitfähigkeit und chemischen Stabilität, die es korrosions- und oxidationsbeständig macht, besonders bevorzugt. Graphitstäbchen sind dagegen eine kostengünstige Alternative mit guter elektrischer Leitfähigkeit und chemischer Beständigkeit.

Zusammenfassend lässt sich sagen, dass die Wahl des Materials für die Gegenelektrode entscheidend für die Gesamtleistung des elektrochemischen Systems ist. Sowohl Platin- als auch Graphitstabelektroden bieten deutliche Vorteile und werden in verschiedenen elektrochemischen Anwendungen eingesetzt.

Referenzelektrode

Die Rolle der Referenzelektrode

Die Referenzelektrode (RE) ist eine entscheidende Komponente in elektrochemischen Systemen, da sie ein stabiles und bekanntes Elektrodenpotenzial liefert. Diese Stabilität ist für die genaue Bestimmung des Elektrodenpotenzials der Arbeitselektrode (WE) im Verhältnis zur Referenzelektrode unerlässlich. Im Gegensatz zur Arbeitselektrode, an der die untersuchte Primärreaktion abläuft, bleibt die Referenzelektrode weitgehend inert und wird nur von einem minimalen Strom durchflossen.

In einer elektrochemischen Zelle dient die Referenzelektrode als Referenz, die es den Forschern ermöglicht, das Potenzial der Arbeitselektrode isoliert zu messen. Dies ist besonders wichtig, da das Gesamtpotenzial der Zelle die Summe der Potenziale der beiden Halbreaktionen ist, die an der Arbeits- und der Referenzelektrode stattfinden. Durch die Standardisierung der Referenzelektrode mit konstanten Konzentrationen der Redox-Teilnehmer kann der Fokus ausschließlich auf die Reaktion an der Arbeitselektrode gerichtet werden.

Die Verwendung einer Referenzelektrode ist nicht auf einfache Halbzellenmessungen beschränkt. Sie kann auch in komplexere Aufbauten integriert werden, z. B. in Einstabmessketten, die eine stabile Referenz mit einer Arbeitszelle in einer einzigen Sonde kombinieren. Obwohl Einstabmessketten bequem sind, gibt es Szenarien, in denen getrennte Referenz- und Arbeitselektroden praktischer sind, insbesondere dann, wenn verschiedene Teile der Elektrode eine unterschiedliche Lebensdauer haben sollen oder wenn spezifische Anwendungsanforderungen dies erfordern.

Bei der Auswahl einer Referenzelektrode müssen mehrere Faktoren berücksichtigt werden, um Kompatibilität und Genauigkeit zu gewährleisten:

• Chemische Kompatibilität: Die Referenzelektrode sollte nicht mit der zu messenden Probe chemisch interagieren.
• Stabilität: Ein stabiles Potenzial ist entscheidend für genaue Messungen.
• Ansprechzeit: Eine schnelle Reaktionszeit gewährleistet effiziente Analyseprozesse.
• Temperaturbereich: Die Elektrode muss für die Temperaturanforderungen der Anwendung geeignet sein. Die gesättigte Kalomelelektrode (SCE) ist zum Beispiel auf 50°C begrenzt.
• Materialeignung: Das Material der Elektrode sollte gegen den Abbau durch die chemische Zusammensetzung der Probe resistent sein.

Angesichts dieser Überlegungen kann die Wahl der Referenzelektrode die Genauigkeit und Zuverlässigkeit der elektrochemischen Messungen erheblich beeinflussen.

Gängige Typen von Bezugselektroden

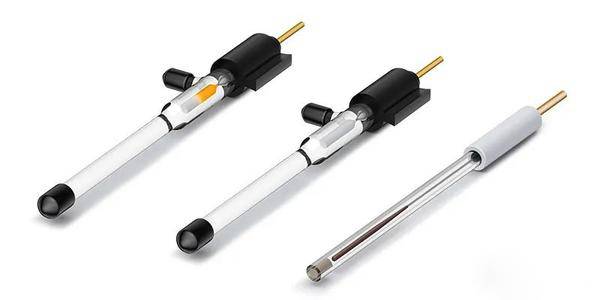

Referenzelektroden sind unverzichtbare Komponenten in elektrochemischen Systemen, da sie ein stabiles und bekanntes Potenzial liefern, gegen das das Potenzial der Arbeitselektrode gemessen werden kann. Zu den gebräuchlichsten Arten von Referenzelektroden gehören:

• Ag/AgCl-Elektrode: Dies ist eines der am häufigsten verwendeten Referenzsysteme, das für seine Stabilität und Zuverlässigkeit bekannt ist. Sie besteht aus einem Silberdraht, der mit Silberchlorid beschichtet ist und in einen chloridhaltigen Elektrolyten getaucht wird.

• Gesättigte Kalomelelektrode (SCE): Die SCE, eine weitere beliebte Elektrode, besteht aus Quecksilber in Kontakt mit einer Paste aus Quecksilber(I)-chlorid (Kalomel) und einer gesättigten Kaliumchloridlösung. Trotz ihrer Stabilität enthält sie Quecksilber, was sie für bestimmte Anwendungen aufgrund von Umwelt- und Sicherheitsbedenken ungeeignet macht.

• Quecksilberoxid-Elektrode: Diese Elektrode verwendet Quecksilberoxid als aktives Material, das normalerweise in eine Kaliumhydroxidlösung getaucht wird. Sie ist für ihre hohe Stabilität bekannt und wird häufig in alkalischen Umgebungen eingesetzt.

• Quecksilbersulfat-Elektrode: Diese Elektrode basiert auf der Reaktion zwischen Quecksilber und quecksilberhaltigem Sulfat, das in der Regel in sulfatreichen Lösungen verwendet wird. Sie bietet eine gute Stabilität und ist besonders nützlich für bestimmte industrielle Anwendungen.

Weitere Arten von Referenzelektroden

Neben den oben erwähnten, häufig verwendeten Elektroden werden je nach den spezifischen Anforderungen des elektrochemischen Systems auch mehrere andere Typen eingesetzt:

• Standard-Wasserstoffelektrode (SHE): Obwohl sie aufgrund ihrer Komplexität und Empfindlichkeit gegenüber Verunreinigungen weniger praktisch ist, dient die SHE als universelle Referenz mit einem Standardpotential von 0 V.

• Kupfer-Kupfersulfat-Elektrode: Diese Elektrode wird aufgrund ihrer Stabilität und einfachen Anwendung in wässriger Umgebung häufig in der Bodenkunde und Umweltüberwachung eingesetzt.

• Palladium-Wasserstoff-Elektrode: Diese Elektrode wird in erster Linie in nichtwässrigen Lösungsmitteln verwendet und liefert ein stabiles Referenzpotenzial in organischen Medien.

Überlegungen zur Auswahl von Referenzelektroden

Bei der Auswahl einer Referenzelektrode müssen Faktoren wie die Kompatibilität mit der Probe, die Umweltauswirkungen und die Entsorgungsanforderungen berücksichtigt werden. So sind Kalomelelektroden zwar sehr stabil, ihr Quecksilbergehalt erfordert jedoch eine sorgfältige Handhabung und Entsorgung. Elektroden mit doppeltem Übergang, die eine individuelle Anpassung des Elektrolyts in der unteren Kammer ermöglichen, können besonders nützlich sein, um Wechselwirkungen zwischen dem Elektrolyt und der Probe zu verhindern und so genaue Messwerte zu gewährleisten.

Wenn die Forscher die Eigenschaften und Anwendungen dieser Referenzelektroden verstehen, können sie eine fundierte Auswahl treffen, die die Genauigkeit und Zuverlässigkeit ihrer elektrochemischen Messungen verbessert.
