Wie werden Quarzrohre hergestellt? Ein Leitfaden zur Herstellung hochreiner Rohre für anspruchsvolle Anwendungen

Im Grunde genommen beinhaltet die Herstellung eines Quarzrohrs das Schmelzen von extrem reinem Quarzsand bei unglaublich hohen Temperaturen und das anschließende Ziehen dieses geschmolzenen Materials in eine präzise röhrenförmige Gestalt. Der Prozess ist eine Form der Hochtemperatur-Glasbearbeitung, erfordert jedoch aufgrund der einzigartigen Eigenschaften von Quarz viel höhere Temperaturen und strengere Kontrollen als herkömmliches Glas.

Der gesamte Herstellungsprozess ist darauf ausgelegt, eine einzige Sache zu erreichen: die Umwandlung von hochreinem Siliziumdioxid (Quarzsand) in ein dimensionsstabiles Rohr unter Beibehaltung seiner außergewöhnlichen chemischen Reinheit und thermischen Beständigkeit.

Die Grundlage: Vom Sand zum Schmelzblock

Die Qualität des Endrohrs wird lange vor seiner Formgebung bestimmt. Die Reise beginnt mit der Auswahl und Reinigung des Rohmaterials.

Auswahl des Rohmaterials

Der Hauptbestandteil ist Siliziumdioxid (SiO₂), das in zwei Hauptformen vorkommt. Natürlicher Quarzsand wird abgebaut und anschließend gereinigt, um mineralische Verunreinigungen zu entfernen.

Synthetischer Quarzsand wird chemisch hergestellt, um noch höhere Reinheitsgrade zu erzielen, oft über 99,99 %. Dies ist entscheidend für Anwendungen, die nicht einmal Spuren metallischer Verunreinigungen zulassen.

Der Schmelzprozess

Der gereinigte Sand wird in einen feuerfesten Tiegel, oft aus Wolfram oder Molybdän, in einem speziellen Ofen geladen. Anschließend wird er auf seinen Schmelzpunkt von etwa 2000 °C (3632 °F) erhitzt.

Diese extreme Hitze verschmilzt die einzelnen Sandkörner zu einer einzigen, viskosen, transparenten Masse. Dieser geschmolzene Klumpen, oft als Boule oder Barren bezeichnet, muss frei von Blasen und Verunreinigungen sein, um die optische Klarheit und strukturelle Integrität des Endprodukts zu gewährleisten.

Formgebung des Rohrs: Der Ziehprozess

Sobald ein gleichmäßiger Schmelzblock geformt ist, muss er vorsichtig zu einem Rohr mit konstantem Durchmesser und gleichmäßiger Wandstärke geformt werden.

Kontinuierliches Ziehen

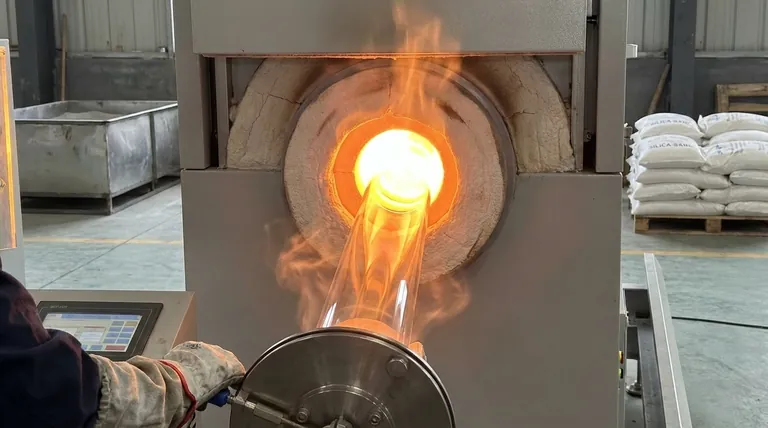

Bei der gängigsten Methode wird der geschmolzene Quarz kontinuierlich vom Boden des Tiegels gezogen. Während er nach unten gezogen wird, wird ein präziser Anteil Inertgas in seine Mitte eingeblasen.

Dieser interne Gasdruck verhindert, dass der geschmolzene Zylinder in sich zusammenfällt, wodurch das hohle Zentrum des Rohrs entsteht.

Erreichen der Maßgenauigkeit

Die endgültigen Abmessungen werden durch ein empfindliches Gleichgewicht von drei Faktoren gesteuert: der Ziehgeschwindigkeit, der Temperatur des geschmolzenen Quarzes und dem internen Gasdruck.

Geringfügige Anpassungen dieser Variablen ermöglichen es den Herstellern, Rohre mit den engen Toleranzen bei Durchmesser und Wandstärke herzustellen, die für Hightech-Industrieanwendungen erforderlich sind.

Wichtige Überlegungen und Kompromisse

Die Wahl des Materials und des Prozesses erfordert einen Ausgleich zwischen Leistungsanforderungen und praktischen Einschränkungen. Das Verständnis dieser Kompromisse ist der Schlüssel zur Auswahl der richtigen Komponente.

Reinheit vs. Kosten

Rohre aus synthetischem Quarz bieten die höchste Reinheit und sind daher für die Halbleiterfertigung und hochwertige Laborgeräte unerlässlich. Diese Reinheit geht mit deutlich höheren Kosten einher.

Rohre aus natürlichem Quarz bieten eine ausgezeichnete thermische Leistung zu einem niedrigeren Preis und sind daher ideal für industrielle Heizelemente, Ofenauskleidungen und UV-Lampen.

Thermische Spannung und Tempern

Der schnelle Übergang von flüssig zu fest kann thermische Spannungen im Material einschließen, was es spröde macht.

Um dem entgegenzuwirken, durchlaufen viele Quarzrohre einen sekundären Erhitzungs- und langsamen Abkühlprozess, der als Tempern bezeichnet wird. Dieser Prozess baut innere Spannungen ab und verbessert die Festigkeit und Beständigkeit des Rohrs gegen thermische Schocks dramatisch.

Die richtige Wahl für Ihre Anwendung treffen

Ihre endgültige Auswahl hängt vollständig von den spezifischen Anforderungen Ihres Projekts ab.

• Wenn Ihr Hauptaugenmerk auf höchster Reinheit liegt (z. B. Halbleiterverarbeitung): Sie müssen Rohre aus hochreinem synthetischem Quarz spezifizieren, um Kontaminationen zu vermeiden.
• Wenn Ihr Hauptaugenmerk auf Hochtemperaturbeständigkeit liegt (z. B. Ofenauskleidungen): Rohre aus natürlichem Quarz bieten eine ausgezeichnete Balance zwischen thermischer Stabilität und Kosteneffizienz.
• Wenn Ihr Hauptaugenmerk auf präzisen Abmessungen liegt (z. B. Fluidik- oder optische Systeme): Erkundigen Sie sich nach dem Ziehprozess und den Maßtoleranzen des Herstellers, um eine korrekte Passform zu gewährleisten.

Das Verständnis des Weges vom Sand zum fertigen Rohr ermöglicht es Ihnen, das präzise Material auszuwählen, das für Ihre kritische Anwendung entwickelt wurde.

Zusammenfassungstabelle:

Prozessschritt	Schlüsselaktivität	Ergebnis
Rohmaterial	Reinigung von natürlichem oder synthetischem Quarzsand	Hochreines SiO₂ (>99,99 %)
Schmelzen	Schmelzen des Sandes bei ~2000 °C in einem Spezialofen	Ein gleichmäßiger, blasenfreier Quarzbarren
Ziehen	Ziehen des geschmolzenen Quarzes unter Einleitung von Inertgas	Ein hohles Rohr mit präzisen Abmessungen
Tempern	Sekundäres Erhitzen und langsames Abkühlen	Abgebaute innere Spannungen, verbesserte Festigkeit
