Wie funktioniert ein 3-Platten-Werkzeug? Ein Leitfaden für den fortschrittlichen Spritzguss komplexer Teile

Vereinfacht ausgedrückt ist ein 3-Platten-Werkzeug ein Spritzgusskonstruktion, die drei Hauptplattenabschnitte verwendet, um zwei separate Öffnungen oder Teilungsebenen zu erzeugen. Diese Doppelöffnungsaktion ermöglicht es dem Werkzeug, das Kunststoffteil während des Auswerfzyklus automatisch vom Angusskanal zu trennen, eine Funktion, die bei einem Standard-2-Platten-Werkzeug nicht möglich ist.

Der Kernzweck eines 3-Platten-Werkzeugs ist die Gewinnung von Anschnittflexibilität. Seine zusätzliche Komplexität ist ein bewusster Kompromiss, um einen punktgenauen Anschnitt direkt auf der kosmetischen Oberfläche eines Teils zu ermöglichen, was oft notwendig ist, um eine ausgewogene Füllung oder ästhetische Anforderungen zu erfüllen.

Der Aufbau eines 3-Platten-Werkzeugs

Ein Standardwerkzeug hat eine Teilungsebene, an der es sich öffnet, um das Teil freizugeben. Ein 3-Platten-Werkzeug ist komplexer und führt eine zweite Teilungsebene ein, die speziell für die Handhabung des Angusskanals vorgesehen ist.

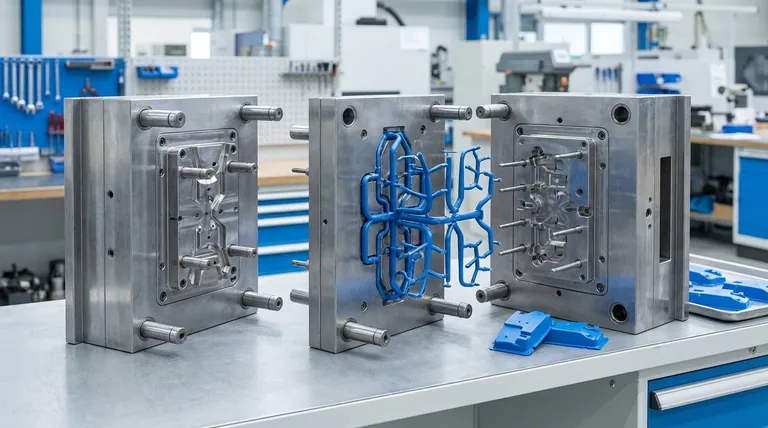

Die drei Hauptplatten

Der Name leitet sich von seinen drei Hauptkomponenten ab, die nacheinander arbeiten:

1. Feststehende Platte (Spannplatte): Diese ist fest am feststehenden Werkzeugträger der Spritzgießmaschine montiert und enthält die Angussbuchse, durch die der Kunststoff zuerst in das Werkzeug eintritt.
2. Angussplatte (oder schwimmende Platte): Diese mittlere Platte ist an keinem der Werkzeugträger befestigt und „schwimmt“ zwischen den beiden anderen. Sie beherbergt das Angusskanalsystem, das den Kunststoff zu den Kavitäten leitet.
3. Bewegliche Platte (Kernhälfte): Diese ist am beweglichen Werkzeugträger der Maschine befestigt. Sie hält typischerweise die Kernhälfte der Teilekavität und das Auswerfersystem.

Die zwei Teilungsebenen

Die Genialität des Designs liegt darin, wie diese Platten zwei unterschiedliche Öffnungen erzeugen:

• Der Angussbruch: Dies ist die erste Öffnung, die sich zwischen der feststehenden Platte und der Angussplatte bildet. Ihre Aufgabe ist es, die kleinen Punktanschnitte abzubrechen, die den Angusskanal mit den Teilen verbinden.
• Die Hauptteilungsebene: Dies ist die zweite Öffnung, die sich zwischen der Angussplatte und der beweglichen Platte bildet. Hier werden die fertigen Teile zur Auswerfung freigegeben.

Der Betriebsablauf: Eine schrittweise Aufschlüsselung

Zu verstehen, wie sich diese Platten in einer koordinierten Sequenz bewegen, ist der Schlüssel zum Verständnis der Funktionsweise des Werkzeugs.

Schritt 1: Einspritzung

Das Werkzeug ist geschlossen, wobei alle drei Platten unter Schließkraft zusammengehalten werden. Geschmolzener Kunststoff wird durch den Anguss eingespritzt, fließt durch das Angusskanalsystem in der Angussplatte, passiert die winzigen Punktanschnitte und füllt die Teilekavitäten.

Schritt 2: Die erste Öffnung (Angussbruch)

Nachdem der Kunststoff abgekühlt und die Anschnitte erstarrt sind, beginnt die Spritzgießmaschine zu öffnen. Ein System von Verriegelungen oder Schlössern hält die Angussplatte und die bewegliche Platte zunächst zusammen.

Dies bewirkt, dass die erste Öffnung zwischen der feststehenden Platte und der Angussplatte erscheint. Während sich diese Platten trennen, werden die kleinen, erstarrten Anschnitte sauber von den Teilen abgerissen.

Schritt 3: Die zweite Öffnung (Teilefreigabe)

Sobald die erste Öffnung eine festgelegte Distanz erreicht hat, lösen die Verriegelungen. Die Maschine öffnet sich weiter und erzeugt nun die zweite Öffnung – die Hauptteilungsebene – zwischen der Angussplatte und der beweglichen Platte.

Diese Aktion trennt das Angusskanalsystem (das sich noch auf der Angussplatte befindet) vollständig von den fertigen Teilen (die auf der beweglichen Platte gehalten werden).

Schritt 4: Auswerfen von Teil und Angusskanal

Sobald die Hauptteilungsebene vollständig geöffnet ist, aktiviert sich das Auswerfersystem auf der beweglichen Seite und drückt die fertigen Teile aus ihren Kavitäten.

Gleichzeitig wird das Angusskanalsystem von der Angussplatte abgezogen und separat ausgeworfen. Da es nun isoliert ist, kann es einfach herausfallen, ohne die Teile zu behindern oder eine Roboterentnahme zu erfordern.

Die Kompromisse verstehen

Ein 3-Platten-Werkzeug ist ein Spezialwerkzeug. Die Wahl erfordert das Verständnis seiner Vor- und Nachteile im Vergleich zu einem Standard-2-Platten-Werkzeug oder einem Heißkanalsystem.

Der Hauptvorteil: Anschnittflexibilität

Der Hauptgrund für die Verwendung eines 3-Platten-Werkzeugs ist seine Fähigkeit, einen Anschnitt nahezu überall an einem Teil zu platzieren. Es ermöglicht einen zentralen Punktanschnitt an einem flachen Teil, was eine ausgewogene Kunststoffströmung gewährleistet und ideal für Mehrkavitätenwerkzeuge ist, die gleichmäßig gefüllt werden müssen. Dies ist bei einem Standard-Kantenanschnitt eines 2-Platten-Werkzeugs nicht möglich.

Der Nachteil: Komplexität und Kosten

Die zusätzliche Platte, Zugbolzen, Verriegelungen und Positionierungssysteme machen ein 3-Platten-Werkzeug in Design, Herstellung und Wartung erheblich komplexer und teurer als ein 2-Platten-Werkzeug.

Der Nachteil: Zykluszeit und Materialverschwendung

Das große Angusskanalsystem besteht aus massivem Kunststoff (einem Kaltkanal), der in jedem Zyklus gekühlt und ausgeworfen werden muss. Dies verlängert die Gesamtzykluszeit und erzeugt mehr Abfallmaterial im Vergleich zu einem Heißkanalsystem, das den Angusskanal geschmolzen hält.

Die richtige Wahl für Ihr Ziel treffen

Die Auswahl des richtigen Werkzeugtyps ist eine kritische Entscheidung, die auf dem Teiledesign, dem Produktionsvolumen und den Kostenzielen basiert.

• Wenn Ihr Hauptaugenmerk auf den niedrigsten Werkzeugkosten und einfachen Teilen liegt: Ein Standard-2-Platten-Werkzeug ist fast immer die wirtschaftlichste und unkomplizierteste Lösung.
• Wenn Ihr Hauptaugenmerk auf kosmetischer Qualität oder ausgewogener Füllung in Mehrkavitätenwerkzeugen liegt: Ein 3-Platten-Werkzeug ist eine ausgezeichnete Wahl, um Punktanschnitte dort zu ermöglichen, wo sie am dringendsten benötigt werden.
• Wenn Ihr Hauptaugenmerk auf der Massenproduktion mit minimalem Abfall und schnellen Zyklen liegt: Ein Heißkanalwerkzeug ist oft die überlegene langfristige Investition, da es den Angussabfall vollständig eliminiert.

Letztendlich ist die Wahl eines 3-Platten-Werkzeugs eine technische Entscheidung, um die Anschnittposition und die Teilequalität über die Werkzeugvereinfachung und die Effizienz der Rohmaterialnutzung zu priorisieren.

Zusammenfassungstabelle:

Merkmal	3-Platten-Werkzeug	2-Platten-Werkzeug
Hauptvorteil	Punktgenaue Anschnittflexibilität für ausgewogene Füllung & Ästhetik	Einfaches, kostengünstiges Design
Teilungsebenen	Zwei (Angussbruch & Hauptteilungsebene)	Eine
Angusskanal-System	Kaltkanal (wird als Abfall ausgeworfen)	Kaltkanal (wird mit dem Teil ausgeworfen)
Am besten geeignet für	Komplexe Teile, die einen zentralen Anschnitt erfordern, Mehrkavitätenwerkzeuge	Einfache Teile mit Kantenanschnitt
