Wie funktioniert Siliziumkarbid? Elektronik der nächsten Generation mit extremer Effizienz antreiben


Im Kern funktioniert Siliziumkarbid (SiC), indem es seine einzigartige atomare Struktur nutzt, die ihm eine Kombination aus extremer physikalischer Härte und überlegenen elektrischen Eigenschaften verleiht. Im Gegensatz zu herkömmlichem Silizium kann SiC viel höhere Spannungen, Temperaturen und Schaltfrequenzen aushalten. Dies ermöglicht es, sowohl als hochbeständiges Strukturmaterial als auch als Halbleiter der nächsten Generation für Hochleistungselektronik zu fungieren.

Der wesentliche Grund, warum Siliziumkarbid revolutionär ist, ist seine breite Bandlücke. Diese grundlegende elektrische Eigenschaft ermöglicht es SiC-Bauteilen, mit deutlich geringerem Energieverlust zu arbeiten, wesentlich mehr Leistung zu verarbeiten und bei höheren Temperaturen als ihre Silizium-Pendants zu laufen, was eine neue Klasse kleinerer, schnellerer und effizienterer Technologien ermöglicht.

Wie funktioniert Siliziumkarbid? Elektronik der nächsten Generation mit extremer Effizienz antreiben

Die zwei Kernfunktionen von Siliziumkarbid

Der Nutzen von Siliziumkarbid ergibt sich aus zwei unterschiedlichen Eigenschaftssätzen: seiner physikalischen Widerstandsfähigkeit und seinen elektrischen Eigenschaften. Das Verständnis beider ist entscheidend, um seine Bedeutung zu erfassen.

Als Schleif- und Strukturmaterial

Die Bindung zwischen Silizium- und Kohlenstoffatomen in einem SiC-Kristall ist unglaublich stark und stabil.

Diese atomare Struktur führt zu einem Material mit außergewöhnlicher Härte, das auf der Mohs-Skala nur knapp unter Diamant rangiert. Aus diesem Grund hat SiC eine lange Geschichte der Verwendung in Schleif- und Schneidanwendungen wie Schleifpapier und Schleifscheiben.

Diese gleiche Haltbarkeit und Beständigkeit gegenüber hohen Temperaturen macht es ideal für anspruchsvolle mechanische Komponenten in Umgebungen, in denen andere Materialien versagen würden, wie z. B. in Hochleistungs-Pumpendichtungen, Lagern und sogar Raketentriebwerksdüsen.

Als Hochleistungs-Halbleiter

Die bedeutendste moderne Anwendung von SiC ist in der Elektronik, wo es als Halbleiter fungiert, jedoch mit entscheidenden Vorteilen gegenüber reinem Silizium (Si).

Der Schlüssel ist die Bandlücke des Materials, die die Energiemenge ist, die ein Elektron benötigt, um sich zu lösen und Elektrizität zu leiten. SiC hat eine Bandlücke, die etwa dreimal breiter ist als die von Silizium.

Diese breite Bandlücke ist die Quelle all seiner elektronischen Vorteile. Sie wirkt als höhere Energiebarriere und ermöglicht es dem Material, Bedingungen zu bewältigen, die einen Standard-Siliziumchip zerstören würden.

Warum SiC herkömmliches Silizium übertrifft

Die praktischen Vorteile der breiten Bandlücke von SiC sind transformativ für die Leistungselektronik und ermöglichen Leistungswerte, die mit Silizium einfach nicht möglich sind.

Höhere Spannungsfestigkeit

SiC kann ein elektrisches Feld aushalten, das fast zehnmal stärker ist als das von Silizium, bevor es zusammenbricht.

Dies ermöglicht Ingenieuren, Komponenten zu entwickeln, die für die gleiche Nennspannung deutlich kleiner und dünner sind, was zu kompakteren und leistungsdichteren Systemen führt.

Überlegene Wärmeleitfähigkeit

SiC ist extrem effizient bei der Wärmeableitung. Es leitet Wärmeenergie weitaus besser als Silizium.

Das bedeutet, dass SiC-Komponenten kühler laufen und unter hoher Last zuverlässiger sind. Es reduziert auch den Bedarf an großen, schweren und teuren Kühlsystemen, wodurch die Größe des Endprodukts weiter schrumpft.

Schnellere Schaltgeschwindigkeiten

In der Leistungselektronik müssen Komponenten schnell ein- und ausgeschaltet werden, um den Energiefluss zu steuern. SiC-Bauteile können deutlich schneller schalten als Silizium-Bauteile.

Diese höhere Frequenzfähigkeit reduziert den Energieverlust während des Schaltvorgangs, der eine Hauptursache für Ineffizienz in Leistungswandlern ist.

Die Kompromisse verstehen

Trotz seiner klaren Vorteile ist SiC kein universeller Ersatz für Silizium. Seine Einführung birgt spezifische Herausforderungen, die berücksichtigt werden müssen.

Höhere Herstellungskosten

Die Herstellung eines hochreinen, einkristallinen SiC-Wafers ist ein komplexer und energieintensiver Prozess.

Wie bei seiner Herstellung für Heizelemente erwähnt, muss das Material bei extrem hohen Temperaturen (über 2000 °C) gesintert werden. Diese Komplexität macht SiC-Komponenten teurer in der Herstellung als ihre Silizium-Äquivalente.

Materialfehler

Der Kristallwachstumsprozess für Siliziumkarbid ist schwieriger zu kontrollieren als für Silizium.

Dies kann zu einer höheren Dichte von Kristallfehlern führen, die die Geräteleistung und die Fertigungsausbeute beeinträchtigen können. Die Fertigungstechnologie verbessert sich jedoch schnell, um dieses Problem zu mindern.

Wie Sie dies auf Ihr Ziel anwenden können

Die Entscheidung, SiC-Technologie einzusetzen oder in sie zu investieren, hängt vollständig von den Leistungsanforderungen der Anwendung ab.

  • Wenn Ihr Hauptaugenmerk auf Elektrofahrzeugen und Ladegeräten liegt: SiC ermöglicht kleinere, leichtere und effizientere Wechselrichter, wodurch die Reichweite von Fahrzeugen verlängert und viel schnellere DC-Ladestationen ermöglicht werden.
  • Wenn Ihr Hauptaugenmerk auf erneuerbaren Energien liegt: SiC verbessert die Effizienz von Solarwechselrichtern und Stromnetzmanagementsystemen dramatisch und wandelt mehr erzeugte Energie in nutzbaren Strom um.
  • Wenn Ihr Hauptaugenmerk auf industrieller Leistung oder Rechenzentren liegt: SiC-basierte Netzteile sind kleiner, effizienter und erzeugen weniger Abwärme, wodurch Betriebs- und Kühlkosten gesenkt werden.

Siliziumkarbid ist ein grundlegendes Material für den Bau der nächsten Generation von Hochleistungs- und Hocheffizienz-Elektroniksystemen.

Zusammenfassungstabelle:

Eigenschaft Siliziumkarbid (SiC) Traditionelles Silizium (Si) Wesentlicher Vorteil
Bandlücke ~3,3 eV ~1,1 eV Höhere Spannungsfestigkeit, geringerer Energieverlust
Wärmeleitfähigkeit Sehr hoch Mittel Bessere Wärmeableitung, läuft kühler
Max. Betriebstemperatur > 200 °C ~150 °C Höhere Zuverlässigkeit in anspruchsvollen Umgebungen
Schaltgeschwindigkeit Sehr schnell Langsamer Höhere Frequenzbetrieb, größere Effizienz

Bereit, die Leistung von Siliziumkarbid in Ihrem Labor zu nutzen?

KINTEK ist spezialisiert auf die Bereitstellung der fortschrittlichen Laborausrüstung und Verbrauchsmaterialien, die für die Arbeit mit und das Testen von Materialien der nächsten Generation wie SiC benötigt werden. Egal, ob Sie effizientere Leistungselektronik, erneuerbare Energiesysteme oder Hochtemperaturkomponenten entwickeln, unsere Lösungen unterstützen Ihre F&E- und Qualitätskontrollprozesse.

Kontaktieren Sie uns noch heute, um zu besprechen, wie wir Ihnen helfen können, überragende Leistung und Effizienz mit den richtigen Werkzeugen für die Aufgabe zu erzielen.

Kontaktieren Sie unsere Experten

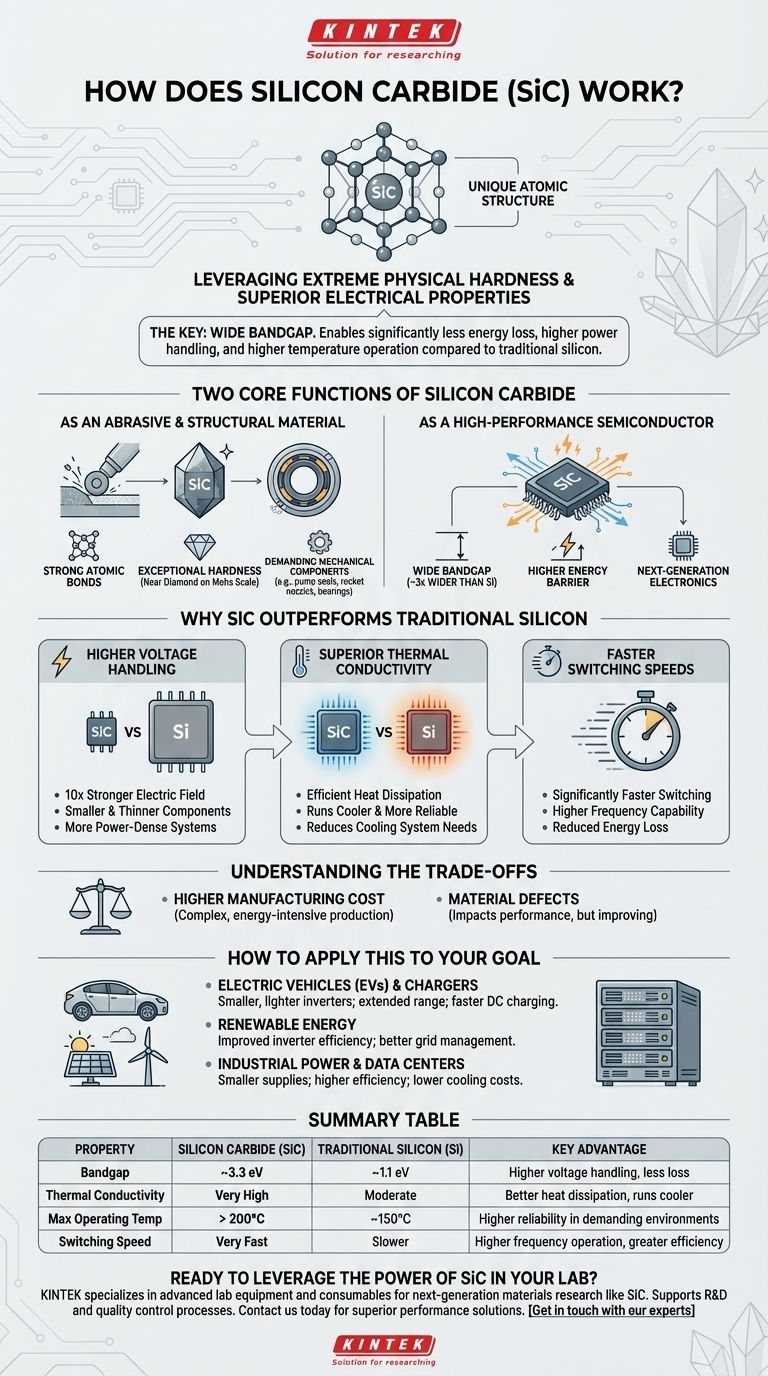

Visuelle Anleitung
