Im Grunde genommen sind Heizelemente Wandler, die elektrische Energie durch das Prinzip des Widerstands in Wärmeenergie umwandeln. Die Haupttypen werden grob nach ihrem primären Material und ihrer Konstruktion kategorisiert, wobei sie am häufigsten in metallbasierte Elemente, wie Drähte und Rohre, und keramische Elemente fallen, die einzigartige Eigenschaften für bestimmte Anwendungen bieten.
Der kritischste Faktor bei der Auswahl eines Heizelements ist nicht nur sein Material, sondern wie seine Konstruktion und Materialeigenschaften mit den Anforderungen der spezifischen Anwendung hinsichtlich Temperatur, Haltbarkeit und Wärmeübertragungseffizienz übereinstimmen.
Das Prinzip: Wie Widerstandsheizung funktioniert
Das erste Joulesche Gesetz
Alle elektrischen Widerstandsheizungen arbeiten nach einem einfachen, grundlegenden Prinzip, das als Joule-Erwärmung bekannt ist. Wenn elektrischer Strom durch ein Material mit elektrischem Widerstand fließt, wandeln Kollisionen zwischen Elektronen und Atomen elektrische Energie direkt in thermische Energie oder Wärme um.
Die Rolle des Materials
Der Schlüssel liegt darin, ein Material mit einem ausreichend hohen Widerstand zu verwenden, um signifikante Wärme zu erzeugen, ohne schnell zu schmelzen oder sich zu zersetzen. Deshalb werden spezielle Legierungen und Keramikverbindungen anstelle gängiger Leiter wie Kupfer verwendet.
Metallbasierte Heizelemente
Metallelemente sind die gängigste Art, geschätzt für ihre Kosteneffizienz und Vielseitigkeit in einem breiten Temperaturbereich.
Widerstandsdrähte, -spiralen und -bänder
Dies ist die einfachste Form. Ein Draht oder Band, typischerweise aus einer Nichrom-Legierung (Nickel-Chrom), wird durch einen elektrischen Strom erhitzt.
Diese Elemente finden sich in Anwendungen wie Toastern, Haartrocknern und Heizlüftern, bei denen das glühend heiße Element direkt der Luft oder einer Oberfläche zur Erwärmung durch Strahlung ausgesetzt ist (oder angeblasen wird).
Rohrförmige (ummantelte) Elemente
Dies sind die robusten Arbeitstiere der Heiztechnik. Sie bestehen aus einer feinen Nichromdrahtspirale, die in einer schützenden Metallhülle, oft aus Edelstahl oder Incoloy, eingekapselt ist.
Die Spule ist durch ein verdichtetes Keramikpulver, typischerweise Magnesiumoxid, das ein ausgezeichneter Wärmeleiter, aber ein schlechter elektrischer Leiter ist, von der Außenhülle isoliert. Diese Konstruktion schützt den Widerstandsdraht vor Feuchtigkeit und Oxidation, was sie langlebig und sicher für Anwendungen wie Ofenelemente, Wassererhitzer und industrielle Prozesse macht.
Keramische Heizelemente
Keramikheizer werden für ihre hohe Effizienz, schnelle Wärmeübertragung und einzigartigen selbstregulierenden Eigenschaften in einigen Varianten geschätzt.
Eingebettete Leiterelemente
Bei dieser Konstruktion ist ein Widerstandsdraht oder -band in eine Keramikplatte oder -struktur eingebettet. Dadurch heizt sich die gesamte Keramikoberfläche gleichmäßig auf.
Diese gleichmäßige Erwärmung macht sie ideal für Anwendungen, die eine gleichmäßige Wärmeverteilung erfordern, wie z. B. bestimmte Arten von Kochfeldern oder Industrieplatten.
PTC (Positiver Temperaturkoeffizient)-Elemente
PTC-Keramik ist ein „intelligentes“ Material. Sein elektrischer Widerstand steigt stark an, sobald es eine bestimmte Designtemperatur erreicht.
Dieses Verhalten macht PTC-Heizungen selbstregulierend. Sie heizen sich schnell auf und reduzieren dann automatisch ihren Stromverbrauch, um eine stabile Temperatur aufrechtzuerhalten, wodurch die Notwendigkeit komplexer externer Regelkreise entfällt und ein inhärenter Schutz vor Überhitzung geboten wird. Sie werden häufig in kleinen keramischen Heizlüftern und in der Automobiltechnik eingesetzt.
Die Abwägungen verstehen
Die Wahl eines Elements beinhaltet das Abwägen von Leistung, Sicherheit und Kosten. Es gibt nicht den einen „besten“ Typ.
Geschwindigkeit vs. Haltbarkeit
Freiliegende Draht- oder Spulenelemente heizen fast augenblicklich auf, sind aber zerbrechlich und anfällig für Beschädigungen und Kurzschlüsse. Ummantelte Rohrelemente heizen langsamer auf, sind aber wesentlich haltbarer und vor der Umgebung geschützt.
Effizienz vs. Komplexität
Einfache Nichromdrähte sind einfach und billig, erfordern aber oft externe Thermostate und Sicherheitsabschaltungen, um eine Überhitzung zu verhindern. Selbstregulierende PTC-Keramikelemente sind inhärent sicherer und effizienter bei der Aufrechterhaltung einer Temperatur, haben aber höhere Anschaffungskosten und sind auf niedrigere Maximaltemperaturen beschränkt.
Direkte vs. Indirekte Erwärmung
Freiliegende Elemente eignen sich hervorragend für die direkte Strahlungswärme (wie ein Toaster). Ummantelte und eingebettete Elemente sind besser für die Leitung (Erwärmung einer Flüssigkeit in einem Tank) oder Konvektion (Erwärmung der Luft in einem Ofen) geeignet, wo Haltbarkeit und Sicherheit von größter Bedeutung sind.
Auswahl des richtigen Elements für Ihre Anwendung
Ihre endgültige Wahl hängt vollständig von den Anforderungen der jeweiligen Aufgabe ab.
- Wenn Ihr Hauptaugenmerk auf schneller, hochtemperaturiger Strahlungswärme liegt: Ein freiliegender Nichromdraht oder eine Spule ist die direkteste Lösung.
- Wenn Ihr Hauptaugenmerk auf Haltbarkeit, Sicherheit und der Erwärmung einer Flüssigkeit oder eines Festkörpers liegt: Ein ummanteltes Rohrelement ist der Industriestandard.
- Wenn Ihr Hauptaugenmerk auf inhärenter Sicherheit und selbstregulierender Temperatur liegt: Ein PTC-Keramikelement ist die definitive Wahl.
- Wenn Ihr Hauptaugenmerk auf der Erzeugung einer gleichmäßigen, beheizten Oberfläche liegt: Eine eingebettete Keramikplatte bietet die gleichmäßigste Wärmeverteilung.
Letztendlich ermöglicht Ihnen das Verständnis dieser grundlegenden Typen, das richtige Werkzeug für Ihre spezifische thermische Herausforderung auszuwählen.
Zusammenfassungstabelle:
| Typ | Hauptmerkmale | Häufige Anwendungen |
|---|---|---|
| Metalldraht/-spule | Schnelle Erwärmung, kostengünstig, Strahlungswärme | Toaster, Heizlüfter, Haartrockner |
| Rohrförmig (ummantelt) | Langlebig, sicher, gut für Leitung/Konvektion | Öfen, Wassererhitzer, industrielle Prozesse |
| Eingebettete Keramik | Gleichmäßige Oberflächenerwärmung, gleichmäßige Verteilung | Kochfelder, Industrieplatten |
| PTC-Keramik | Selbstregulierend, inhärente Sicherheit, effizient | Keramische Heizlüfter, Automobilanwendungen |
Fällt es Ihnen schwer, das richtige Heizelement für Ihre Laborgeräte oder Ihren industriellen Prozess auszuwählen? Die Experten von KINTEK sind auf die Bereitstellung langlebiger, effizienter Heizlösungen spezialisiert, die auf Ihre spezifischen Anforderungen an Temperatur, Sicherheit und Leistung zugeschnitten sind. Ob Sie robuste Rohrelemente für einen Ofen oder präzise PTC-Keramiken für eine kontrollierte Umgebung benötigen, wir verfügen über das Fachwissen und die Produkte, um eine optimale Leistung zu gewährleisten. Kontaktieren Sie uns noch heute für eine Beratung und lassen Sie uns Ihnen helfen, Ihre thermische Herausforderung zu lösen!

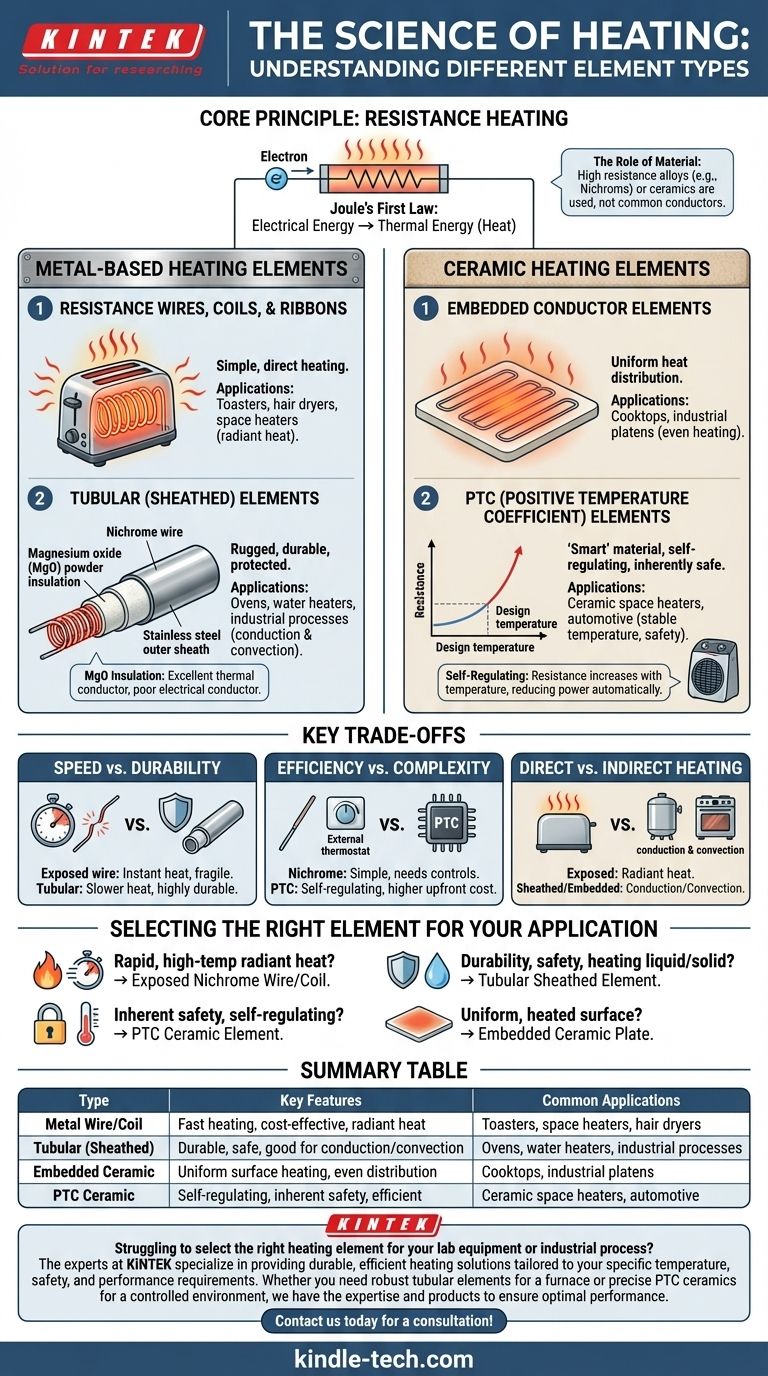

Visuelle Anleitung
