Kurz gesagt, Dünnschichten sind ultradünne Materialschichten, deren Dicke von Bruchteilen eines Nanometers bis zu mehreren Mikrometern reicht und die auf eine Oberfläche aufgebracht werden, um ihr neue oder verbesserte Eigenschaften zu verleihen. Ihre Anwendungen erstrecken sich über nahezu jede moderne Industrie, einschließlich Elektronik (für integrierte Schaltkreise und Transistoren), Optik (für Antireflexionsbeschichtungen), Energie (für Solarzellen und Batterien) und Fertigung (für schützende Hartbeschichtungen auf Werkzeugen).
Die wahre Stärke von Dünnschichten liegt nicht im Material selbst, sondern in ihrer Fähigkeit, die Funktion einer Oberfläche grundlegend zu verändern. Durch das Aufbringen einer konstruierten Schicht können wir Glas reflektierend, Metall leitfähig oder ein medizinisches Implantat biokompatibel machen und so einfache Substrate in Hochleistungskomponenten verwandeln.

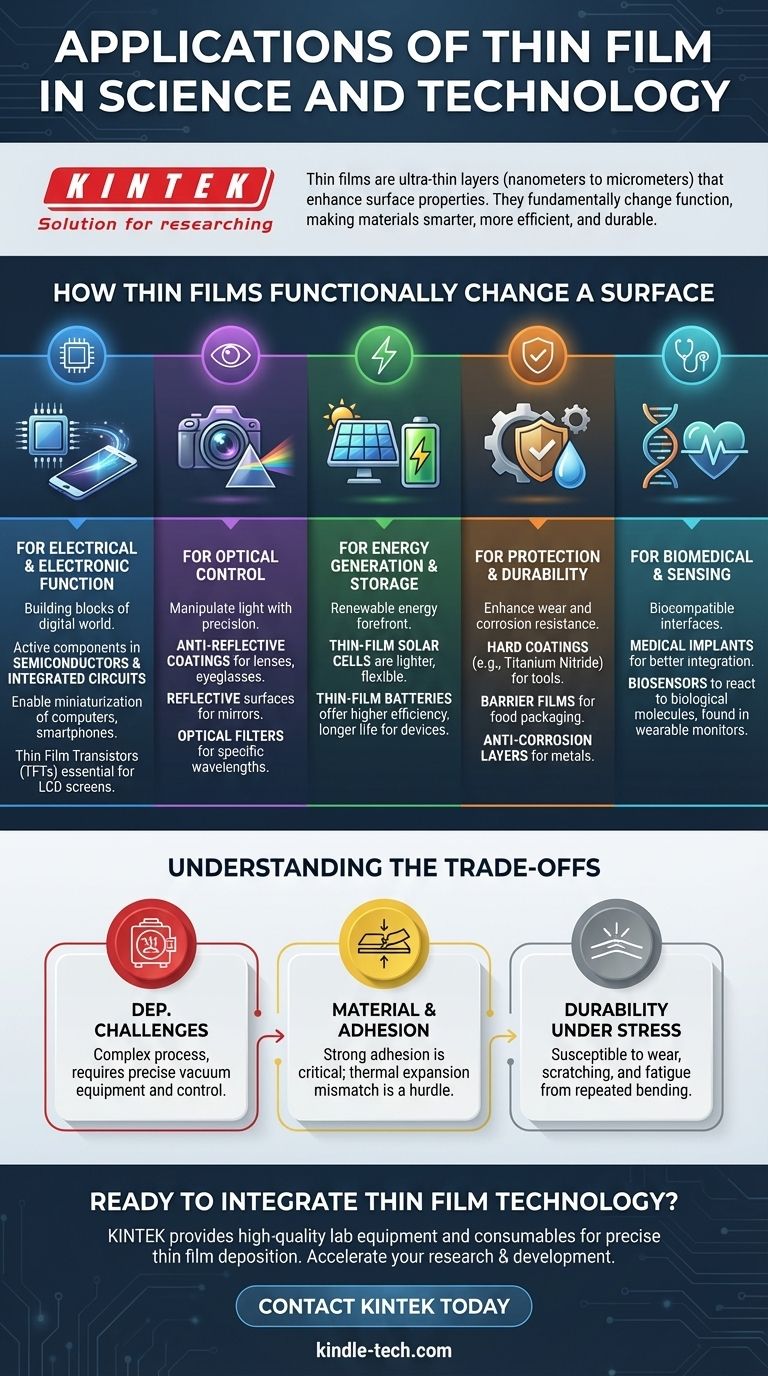

Wie Dünnschichten eine Oberfläche funktional verändern
Die Vielseitigkeit der Dünnschichttechnologie ergibt sich aus ihrer Fähigkeit, einem Basismaterial, dem sogenannten Substrat, spezifische elektrische, optische oder physikalische Eigenschaften zu verleihen. Dies geschieht typischerweise durch die Kategorisierung der Anwendung basierend auf ihrer Hauptfunktion.
Für elektrische und elektronische Funktionen
Die gesamte digitale Welt basiert auf Dünnschichten. Sie sind die aktiven Komponenten in Halbleitern und integrierten Schaltkreisen.
Durch das Abscheiden präziser Schichten verschiedener Materialien erzeugen wir die mikroskopischen Transistoren und Bahnen, die Prozessoren und Speicherchips funktionsfähig machen. Dies ermöglicht die Miniaturisierung und Leistungsfähigkeit von Computern, Smartphones und unzähligen anderen Geräten.
Dünnschichttransistoren (TFTs) sind auch für moderne Bildschirme, wie Flüssigkristallanzeigen (LCDs), unerlässlich, wo sie als winzige Schalter fungieren, die jeden Pixel steuern und so schnellere Reaktionszeiten und eine höhere Energieeffizienz bieten.
Für optische Steuerung
Dünnschichten werden verwendet, um Licht mit unglaublicher Präzision zu manipulieren. Sie interagieren täglich mit diesen Anwendungen.
Die Antireflexionsbeschichtungen auf Ihrer Brille oder einer Kameralinse sind Dünnschichten, die entwickelt wurden, um Blendung zu minimieren und die Lichtdurchlässigkeit zu maximieren. Die reflektierende Oberfläche eines Haushaltsspiegels ist eine einfache Metall-Dünnschicht.
Fortschrittlichere Anwendungen umfassen komplexe Mehrschichtbeschichtungen, die optische Filter erzeugen, welche nur bestimmte Farben oder Wellenlängen des Lichts durchlassen. Diese sind entscheidend für wissenschaftliche Instrumente, Telekommunikation und Head-up-Displays in Kraftfahrzeugen.
Für Energieerzeugung und -speicherung
Die Dünnschichttechnologie steht an vorderster Front der erneuerbaren Energien. Dünnschicht-Solarzellen werden hergestellt, indem photovoltaisches Material auf ein Substrat wie Glas oder flexiblen Kunststoff abgeschieden wird.
Dies macht Solarmodule leichter, flexibler und für Anwendungen wie photovoltaische Verglasungen an Gebäuden geeignet. Ebenso bieten Dünnschichtbatterien einen höheren Wirkungsgrad, schnellere Ladezeiten und längere Lebensdauern, was alles verbessert, von medizinischen Implantaten und Chipkarten bis hin zu großtechnischen Energiespeichern.
Für Schutz und Haltbarkeit
Eine der häufigsten industriellen Anwendungen ist das Hinzufügen einer Schutzschicht zu einer Oberfläche. Hartbeschichtungen aus Materialien wie Titannitrid werden auf Schneidwerkzeuge und Maschinenteile aufgebracht, um deren Verschleißfestigkeit dramatisch zu erhöhen.
Dünne Polymersubstrate werden in Lebensmittelverpackungen verwendet, um eine Barriere gegen Sauerstoff und Feuchtigkeit zu bilden und so die Frische zu bewahren. Andere Schichten sind speziell dafür konzipiert, Korrosion an Metallen zu verhindern und die Lebensdauer von Komponenten in der Luft- und Raumfahrt, der Automobilindustrie und in Meeresumgebungen zu verlängern.
Für biomedizinische und Sensoranwendungen
In der Medizin müssen Dünnschichten biokompatibel sein, was bedeutet, dass sie kein lebendes Gewebe schädigen. Sie werden zur Beschichtung von medizinischen Implantaten verwendet, um deren Integration in den Körper zu verbessern und Abstoßungen vorzubeugen.
Sie sind auch die Schlüsselkomponente in vielen Biosensoren, bei denen eine spezifische Schicht so konstruiert ist, dass sie auf die Anwesenheit eines bestimmten biologischen Moleküls reagiert. Diese Technologie findet sich in tragbaren Gesundheitsmonitoren, Diagnosegeräten und Hörgeräten.
Verständnis der Kompromisse
Obwohl sie unglaublich leistungsfähig ist, ist die Dünnschichttechnologie nicht ohne Herausforderungen. Die Hauptkompromisse drehen sich um die Komplexität der Herstellung und die inhärente Empfindlichkeit der Schichten selbst.
Die Herausforderung der Abscheidung
Die Herstellung einer perfekt gleichmäßigen Schicht, die nur wenige Atome dick ist, ist ein hochspezialisierter Prozess. Er erfordert spezielle, teure Vakuumgeräte und eine präzise Kontrolle über Temperatur, Druck und Ausgangsmaterialien. Jede Verunreinigung oder Abweichung kann die gewünschten Eigenschaften der Schicht beeinträchtigen.
Materialbeschränkungen und Haftung
Nicht jedes Material lässt sich leicht als Dünnschicht abscheiden. Darüber hinaus stellt die Sicherstellung einer starken Haftung der Schicht auf dem darunter liegenden Substrat, ohne Abblättern oder Reißen, eine große technische Herausforderung dar, insbesondere wenn die beiden Materialien unterschiedliche Wärmeausdehnungskoeffizienten aufweisen.
Haltbarkeit unter Belastung
Per Definition ist eine Dünnschicht kein Massenmaterial. Obwohl Schutzbeschichtungen sehr hart sind, können sie zerkratzt oder abgetragen werden, wodurch das darunter liegende Substrat freigelegt wird. Flexible elektronische Geräte sind auf Schichten angewiesen, die wiederholtem Biegen ohne Ausfall standhalten können, was ein zentrales Forschungsgebiet bleibt.
Abstimmung der Schicht auf die Funktion
Um diese Technologie effektiv anzuwenden, müssen Sie die Art der Dünnschicht und den Abscheidungsprozess auf Ihr spezifisches Ziel abstimmen.
- Wenn Ihr Hauptaugenmerk auf der Weiterentwicklung der Elektronik liegt: Konzentrieren Sie sich auf Halbleitermaterialien und komplexe Schichttechniken, um kleinere, schnellere und effizientere mikroelektronische Geräte und Displays zu entwickeln.
- Wenn Ihr Hauptaugenmerk auf der Verbesserung von Energiesystemen liegt: Untersuchen Sie photovoltaische Materialien für Solarzellen und Festkörperelektrolyte für Dünnschichtbatterien, um die Effizienz zu steigern und neue, flexible Formfaktoren zu schaffen.
- Wenn Ihr Hauptaugenmerk auf der Verbesserung von Materialeigenschaften liegt: Erforschen Sie harte, optische und dekorative Beschichtungen, die gewöhnlichen Substraten durch Erhöhung der Haltbarkeit, Funktionalität oder Ästhetik einen enormen Mehrwert verleihen können.
- Wenn Ihr Hauptaugenmerk auf der Entwicklung von Medizintechnik liegt: Konzentrieren Sie sich auf biokompatible und funktionalisierte Schichten, die als Schnittstelle zwischen Technologie und Biologie in Sensoren, Implantaten und intelligenten Arzneimittelabgabesystemen dienen können.
Letztendlich ist die Dünnschichttechnologie die unsichtbare Schicht, die einen Großteil der modernen Wissenschaft und Technik untermauert und es uns ermöglicht, Materialien zu schaffen, die weit über ihre natürlichen Grenzen hinaus funktionieren.
Zusammenfassungstabelle:
| Anwendungsbereich | Schlüsselfunktionen & Beispiele |
|---|---|
| Elektronik & Halbleiter | Integrierte Schaltkreise, Transistoren, TFTs für LCD-Anzeigen. |
| Optik | Antireflexionsbeschichtungen, Spiegel, optische Filter. |
| Energie | Dünnschicht-Solarzellen, hocheffiziente Batterien. |
| Schutzbeschichtungen | Hartbeschichtungen für Werkzeuge, Korrosionsschutzschichten. |
| Biomedizinisch | Biokompatible Implantate, Biosensoren zur Gesundheitsüberwachung. |
