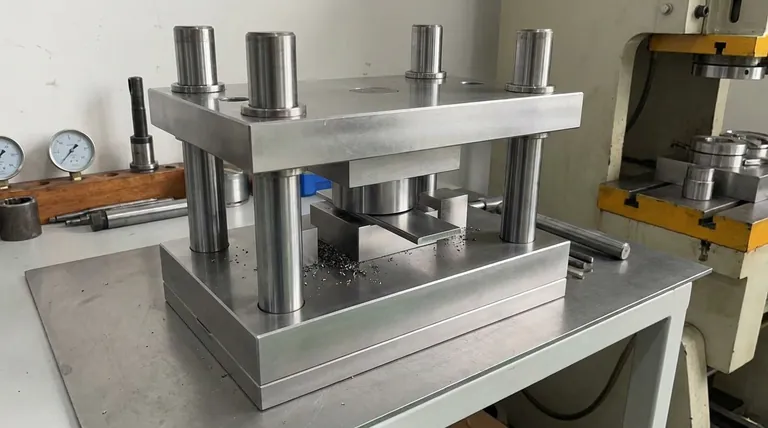

Was ist ein Presswerkzeugsatz? Ein Präzisionssystem für die effiziente Massenproduktion

Im Kern ist ein Presswerkzeugsatz ein mechanisches Präzisionswerkzeug, das die Komponenten aufnimmt, ausrichtet und betätigt, die zum Schneiden, Formen oder Umformen von Material in einer Presse verwendet werden. Er fungiert als in sich geschlossene Baugruppe, die das aktive Werkzeug (wie Stempel und Matrizen) mit einem strukturellen Rahmenwerk integriert, das direkt in die Presse eingebaut wird, um bei jedem Maschinenhub eine perfekte Ausrichtung und Wiederholgenauigkeit zu gewährleisten.

Ein Presswerkzeugsatz ist nicht nur eine einfache Form. Es ist ein komplettes technisches System, das entwickelt wurde, um immense Kräfte präzise von einer Presse auf ein Werkstück zu übertragen und so die konsistente und genaue Herstellung von Teilen in großem Maßstab zu garantieren.

Die funktionale Anatomie eines Werkzeugsatzes

Um einen Werkzeugsatz zu verstehen, muss man ihn als ein System mit drei unterschiedlichen Funktionsgruppen betrachten, die zusammenarbeiten. Die Konstruktion jeder Komponente ist für ihre spezifische Rolle optimiert, von der Formgebung des Materials bis zur Bewältigung der Betriebskräfte.

Die Formgebungskomponenten: Formen des Materials

Dies ist das „aktive Ende“ des Werkzeugs – die Teile, die direkt mit dem Werkstück in Kontakt treten und es verändern. Bei einem Stanzvorgang umfasst dies den Stempel (die männliche Komponente, die die Aktion ausführt) und die Matrize (die weibliche Komponente, die die endgültige Form definiert).

Diese Komponenten bestehen typischerweise aus gehärtetem Werkzeugstahl und sind für das eigentliche Schneiden, Biegen, Formen oder Tiefziehen des Materials verantwortlich. Ihre Geometrie spiegelt direkt die gewünschte Teilekontur wider.

Die Montagekomponenten: Befestigung an der Presse

Diese Gruppe von Komponenten dient als Schnittstelle zwischen dem Werkzeugsatz und der Pressmaschine. Sie besteht aus einem oberen Schlitten (oder Werkzeughalter) und einem unteren Schlitten, bei denen es sich um große, flache Platten handelt, die die Ober- und Unterseite der Baugruppe bilden.

Der obere Schlitten wird am beweglichen Stößel der Presse befestigt, während der untere Schlitten am stationären Bett verschraubt wird. Diese sichere Montage gewährleistet, dass das gesamte Werkzeug als eine einzige, starre Einheit mit der Maschine bewegt wird.

Die Strukturkomponenten: Bewältigung immenser Kräfte

Dieses Rahmenwerk nimmt die Tonnage von der Presse auf und stellt sicher, dass die Formgebungskomponenten unter Last perfekt ausgerichtet bleiben. Zu den Schlüsselelementen gehören Führungspins und Führungshülsen.

Führungspins sind gehärtete, präzisionsgeschliffene Stifte, die an einem Werkzeugschlitten befestigt sind und in entsprechende Buchsen am gegenüberliegenden Schlitten gleiten. Dieses kritische Zusammenspiel verhindert jegliche seitliche Bewegung und hält den präzisen Abstand zwischen Stempel und Matrize während des gesamten Hubs aufrecht. Diese Ausrichtung garantiert die Teilequalität und verhindert katastrophale Werkzeugschäden.

Warum ein Werkzeugsatz ein System und nicht nur ein Werkzeug ist

Einen Werkzeugsatz als einfachen Form zu betrachten, verkennt seine wichtigste Funktion: die Schaffung einer kontrollierten und wiederholbaren Fertigungsumgebung. Seine Konstruktion als in sich geschlossenes System ermöglicht die moderne Massenproduktion.

Gewährleistung von Präzision und Ausrichtung

Die wichtigste Aufgabe der Struktur des Werkzeugsatzes ist die Aufrechterhaltung der Ausrichtung zwischen dem oberen und unteren Werkzeug. Schon eine mikroskopisch kleine Verschiebung kann ein Teil ruinieren, übermäßige Grate verursachen oder dazu führen, dass der Stempel auf die Matrize aufschlägt und das Werkzeug zerstört.

Die Führungspins und starren Werkzeugschlitten sind das Fundament dieser Präzision und fungieren als Skelett, das alles bei jedem Hub an seinem exakten Platz hält.

Sicherstellung der Wiederholgenauigkeit

Da der Werkzeugsatz eine in sich geschlossene Einheit mit eigenem internen Ausrichtungssystem ist, produziert er identische Teile, unabhängig von geringfügigen Abweichungen in der Pressmaschine selbst. Dies isoliert das kritische Werkzeug von der größeren Maschine und stellt sicher, dass das millionste produzierte Teil eine exakte Kopie des ersten ist.

Schutz der Investition

Ein Werkzeugsatz schützt sowohl die empfindlichen Formgebungskomponenten als auch die teure Pressmaschine. Indem er die Stanzkräfte durch seinen robusten Rahmen absorbiert und leitet, reduziert er den Verschleiß und die Belastung der Presse. Am wichtigsten ist, dass sein Ausrichtungssystem die primäre Verteidigung gegen Werkzeugkollisionen ist, die Zehntausende von Dollar an Reparaturen und Ausfallzeiten kosten können.

Verständnis der Kompromisse

Das Konstruktionsprinzip der „Einfachheit“ ist ein Ausgangspunkt, aber jeder Werkzeugsatz ist eine Übung im Ausgleich konkurrierender Prioritäten.

Einfachheit vs. Komplexität

Eine einfache Ausstanzwerkzeug, die einen einzigen Schnitt ausführt, ist relativ kostengünstig und schnell herzustellen. Ein Folgeverbundwerkzeug ist jedoch weitaus komplexer und umfasst mehrere Stationen, um ein Teil in einer Reihe von Schritten bei jedem Presshub zu schneiden, biegen und formen.

Obwohl ein Folgeverbundwerkzeug viel höhere Anfangskosten und mehr Wartung erfordert, steigert es die Produktionsgeschwindigkeit dramatisch, indem es mit jedem Zyklus ein fertiges Teil fertigstellt.

Kosten vs. Langlebigkeit

Die Materialien, die für die Komponenten des Werkzeugsatzes verwendet werden, stellen einen erheblichen Kompromiss dar. Die Verwendung von Standard-Werkzeugstahl ist für kurze Produktionsläufe kostengünstig.

Für die volumenstarke Fertigung, die Millionen von Zyklen erfordert, ist die Investition in Premium-Materialien wie Hartmetall für die Schneidkomponenten unerlässlich. Dies erhöht die Anschaffungskosten, führt aber zu deutlich geringeren Kosten pro Teil über die verlängerte Lebensdauer des Werkzeugs.

Die richtige Wahl für Ihr Ziel treffen

Die optimale Konstruktion des Werkzeugsatzes hängt vollständig von Ihrem Fertigungsziel ab.

• Wenn Ihr Hauptaugenmerk auf schnellem Prototyping oder Kleinserien liegt: Priorisieren Sie einfache Werkzeuge mit Einzeloperationen, die aus Standardmaterialien gefertigt sind, um die Anfangsinvestition und die Vorlaufzeit zu minimieren.
• Wenn Ihr Hauptaugenmerk auf der volumenstarken Massenproduktion liegt: Investieren Sie in ein komplexes Folgeverbundwerkzeug aus hochverschleißfesten Materialien, um den Durchsatz zu maximieren und die langfristige Konsistenz zu gewährleisten.
• Wenn Ihr Hauptaugenmerk auf extremer Teilegenauigkeit liegt: Konzentrieren Sie sich auf die Strukturkomponenten und spezifizieren Sie übergroße Führungspins, hochwertige Buchsen und einen dicken, starren Werkzeugschlitten, um die Stabilität unter Last zu garantieren.

Letztendlich ist die Betrachtung des Werkzeugsatzes als integriertes System der Schlüssel zur Erschließung effizienter und präziser Fertigung.

Zusammenfassungstabelle:

Komponentengruppe	Schlüsselteile	Hauptfunktion
Formgebungskomponenten	Stempel, Matrize	Material direkt schneiden, biegen oder formen
Montagekomponenten	Oberer Schlitten, Unterer Schlitten	Werkzeugsatz an der Pressmaschine befestigen
Strukturkomponenten	Führungspins, Führungshülsen	Ausrichtung beibehalten und Kraft unter Last verwalten
