Einführung in die Elektronenstrahlverdampfung
Definition und grundlegendes Verfahren

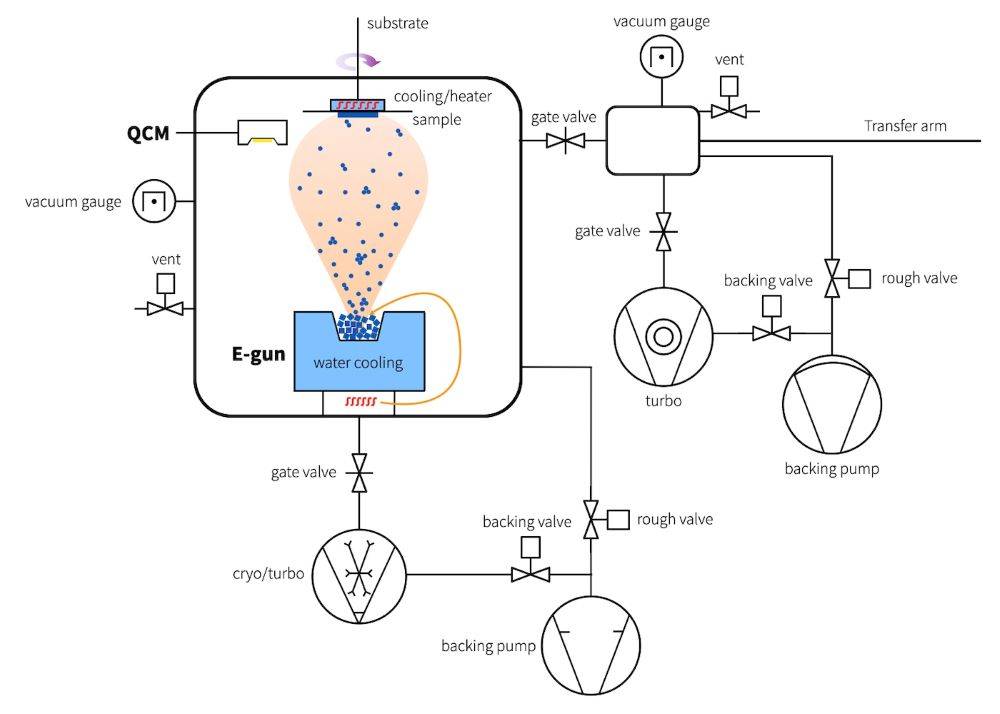

Die Elektronenstrahlverdampfung ist ein hochentwickeltes Verfahren zur Abscheidung dünner Schichten, bei dem die Kraft eines Elektronenstrahls zur Verdampfung von Materialien genutzt wird.Bei diesem Verfahren wird das zu verdampfende Material zunächst in einem Tiegel positioniert, der in der Regel wassergekühlt ist, um die Betriebstemperaturen aufrechtzuerhalten und eine Materialzersetzung zu verhindern.Der von einer Elektronenkanone erzeugte Elektronenstrahl wird dann auf das Material gerichtet und erhitzt es bis zu seinem Verdampfungspunkt.
Sobald die entsprechende Temperatur erreicht ist, geht das Material vom festen in den gasförmigen Zustand über und bildet eine Dampfwolke.Diese Dampfwolke, bestehend aus dem verdampften Material, diffundiert durch die Vakuumumgebung und kondensiert schließlich auf einem in der Nähe befindlichen Substrat.Das Substrat dient als Abscheidefläche, auf der das verdampfte Material erstarrt und eine dünne Schicht bildet.
Der gesamte Prozess wird unter Vakuumbedingungen durchgeführt, um Verunreinigungen zu minimieren und die Reinheit der abgeschiedenen Schicht zu gewährleisten.Der wassergekühlte Tiegel dient nicht nur der Temperaturkontrolle, sondern trägt auch dazu bei, die Integrität des verdampften Materials aufrechtzuerhalten und zu verhindern, dass unerwünschte Reaktionen oder Verunreinigungen in den Film gelangen.
Diese Methode eignet sich besonders gut für Materialien mit hohem Schmelzpunkt, da die gebündelte Energie des Elektronenstrahls selbst die härtesten Substanzen effizient verdampfen kann.Die kontrollierte Umgebung und der präzise Heizmechanismus machen die Elektronenstrahlverdampfung zu einer bevorzugten Wahl für verschiedene industrielle Anwendungen, darunter Optik, Elektronik und moderne Materialforschung.

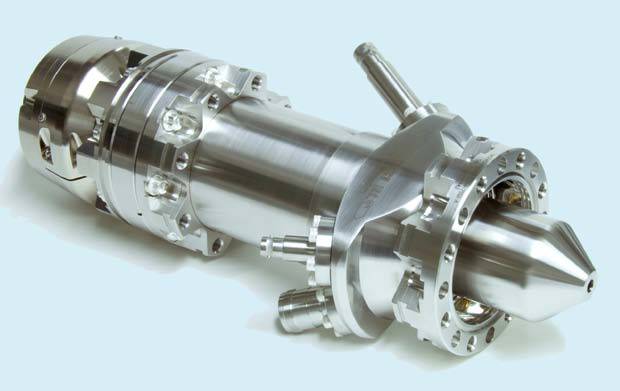

Arten von Elektronenkanonen
Für das Elektronenstrahlverdampfungssystem werden verschiedene Arten von Elektronenkanonen verwendet, die jeweils mit unterschiedlichen Fokussierungsmechanismen ausgestattet und auf bestimmte Anwendungen zugeschnitten sind.Zu den wichtigsten Typen gehören:
- Ringpistolen:Diese Pistolen zeichnen sich durch einen einfachen Aufbau aus, der sie kostengünstig und leicht zu bedienen macht.Sie sind jedoch durch die Verunreinigung des Filaments und einen festen Punkt eingeschränkt, was zu einer Verdampfung des Pits führen kann, was eine geringere Leistung und Effizienz zur Folge hat.
- Gerade Pistolen:Gerade Pistolen bieten einen großen Leistungsbereich und einen einstellbaren Fokus und sind benutzerfreundlich.Zu ihren Nachteilen gehören die Größe des Geräts, die komplexe Struktur, die hohen Kosten und die Gefahr der Verunreinigung von Material und Natriumionen.
- E-Kanonen (Elektronen-Kanonen):E-Kanonen sind für ihre hohe Leistung bekannt. Sie vermeiden die Verunreinigung von Filamenten und erzeugen hochenergetische verdampfte Partikel, was zu einer hervorragenden Filmqualität führt.Sie erfordern jedoch Hochvakuumbedingungen, haben komplexe Ausrüstungen und sind kostspielig im Betrieb.
Jeder Typ von Elektronenkanonen bringt einzigartige Vorteile und Herausforderungen mit sich, die die Wahl der Kanone in verschiedenen Vakuumbeschichtungsszenarien beeinflussen.
Vorteile und Nachteile der verschiedenen Elektronenkanonen
Ring-Kanone
Die Ringkanone ist eine Art Elektronenkanone, die in Elektronenstrahl-Verdampfungssystemen verwendet wird und bekannt ist für ihren einfachen Aufbau und geringe Kosten .Sein unkompliziertes Design macht es einfach zu bedienen Dies ist besonders vorteilhaft für Labors und kleine Produktionsumgebungen, in denen Einfachheit und Erschwinglichkeit entscheidend sind.Die Ring Gun ist jedoch nicht ohne Nachteile.Ein wesentlicher Nachteil ist Verunreinigung des Filaments was die Reinheit des verdampften Materials beeinträchtigen kann.Außerdem ist der feste Punkt der Ring Gun Fixpunkt kann dazu führen Grubenverdampfung wo eine örtliche Überhitzung zu einer ungleichmäßigen Abscheidung des Materials auf dem Substrat führt.Dieser feste Punkt trägt auch dazu bei, dass die Pistole geringen Leistung und Effizienz was ihre Anwendbarkeit bei hochpräzisen und durchsatzstarken Beschichtungsprozessen einschränkt.Trotz dieser Einschränkungen bleibt die Ringpistole aufgrund ihrer einfachen Bedienung und Kosteneffizienz bei weniger anspruchsvollen Anwendungen eine beliebte Wahl.
Gerade Pistole
Die gerade Pistole, eine Schlüsselkomponente in Elektronenstrahlverdampfungssystemen, bietet mehrere eindeutige Vorteile, die sie zur bevorzugten Wahl für bestimmte Anwendungen machen.Einer ihrer Hauptvorteile ist ihre Benutzerfreundlichkeit, die den Betrieb und die Wartung vereinfacht.Darüber hinaus verfügt die gerade Pistole über einen großen Leistungsbereich, der eine vielseitige Anwendung für verschiedene Materialarten und -dicken ermöglicht.Die einstellbare Fokussierungsfunktion erhöht ihren Nutzen noch weiter, da sie eine präzise Steuerung des Verdampfungsprozesses ermöglicht, was zu hochwertigen dünnen Schichten führt.
Die gerade Pistole ist jedoch nicht ohne Nachteile.Ihre relativ große Größe und ihre komplexe Konstruktion erfordern viel Platz und eine komplizierte Einrichtung, die umständlich und teuer sein kann.Die Kosten für die Ausrüstung selbst sind besonders hoch, was für kleinere Betriebe oder Forschungseinrichtungen ein unerschwinglicher Faktor sein kann.Darüber hinaus besteht während des Verdampfungsprozesses ein potenzielles Risiko der Verunreinigung von Material und Natriumionen, was sich negativ auf die Reinheit und Integrität der fertigen Beschichtung auswirken könnte.Diese Herausforderungen machen deutlich, dass die Wahl der richtigen Pistole für die Elektronenstrahlverdampfung sorgfältig überlegt und strategisch umgesetzt werden muss.
E-Gun
Die E-Gun, oder Elektronenkanone, hebt sich im Bereich der Elektronenstrahlverdampfungssysteme aufgrund ihrer einzigartigen Fähigkeiten und der damit verbundenen Herausforderungen ab. Vorteile der E-Gun sind ihre hohe Leistung Die hohe Leistung ermöglicht die effiziente Verdampfung von Materialien, auch von solchen mit hohem Schmelzpunkt.Diese hochenergetische Fähigkeit führt zur Produktion von hochenergetischen verdampften Partikeln die zur Bildung von Schichten mit hervorragender Qualität und Gleichmäßigkeit beitragen.Vor allem vermeidet die E-Gun eine Verunreinigung des Glühfadens vermeidet ein häufiges Problem bei anderen Arten von Elektronenkanonen, wodurch die Reinheit der abgeschiedenen Schichten verbessert wird.
Die E-Gun ist jedoch nicht ohne ihre Nachteile .Das System erfordert Hochvakuumbedingungen um effektiv arbeiten zu können, sind eine ausgeklügelte Vakuumtechnik und strenge Umweltkontrollen erforderlich.Dieser hohe Vakuumbedarf erhöht die Komplexität der Ausrüstung und erhöht die Gesamtkosten erheblich Kosten des Systems.Außerdem ist die E-Gun zwar leistungsfähig, aber aufgrund ihrer komplizierten Konstruktion schwieriger zu warten und zu bedienen als einfachere Elektronenkanonen.
Vorteile | Nachteile |
---|---|
Hohe Leistung | Hohe Vakuumanforderungen |
Vermeidet die Verunreinigung von Filamenten | Komplexe Ausrüstung |
Erzeugt hochenergetische verdampfte Partikel | Hohe Kosten |
Gute Folienqualität |
Die Ausgewogenheit der E-Gun zwischen hoher Leistung und der damit verbundenen Komplexität unterstreicht ihre Rolle als Spezialwerkzeug für fortschrittliche Vakuumbeschichtungsprozesse, bei denen die Qualität der Schicht trotz der betrieblichen und finanziellen Herausforderungen von größter Bedeutung ist.
Allgemeine Vor- und Nachteile der Elektronenstrahlverdampfung
Vorteile
Die Elektronenstrahlverdampfung weist mehrere bedeutende Vorteile auf, die sie zu einer bevorzugten Methode bei Vakuumbeschichtungsprozessen machen.Eines der herausragenden Merkmale ist hoher thermischer Wirkungsgrad .Diese Effizienz wird durch die präzise Erwärmung von Materialien mit einem Elektronenstrahl erreicht, der den Energieverlust minimiert und die Wärmeübertragung auf das Zielmaterial maximiert.
Ein weiterer entscheidender Vorteil ist die die Fähigkeit, Materialien mit hohem Schmelzpunkt zu verdampfen .Im Gegensatz zu anderen Verfahren, die mit Materialien zu kämpfen haben, die extrem hohe Temperaturen zum Verdampfen benötigen, kann das Elektronenstrahlverdampfungsverfahren diese Herausforderungen mit Leichtigkeit meistern.Diese Fähigkeit ist vor allem in Branchen nützlich, in denen Hochleistungsmaterialien unerlässlich sind.
Das Verfahren bietet außerdem eine hohe Verdampfungsrate .Die schnelle Verdampfung des Materials sorgt für einen zügigen Beschichtungsprozess, der für die Aufrechterhaltung der Produktivität in der Industrie entscheidend ist.Diese hohe Geschwindigkeit wird durch die vom Elektronenstrahl erzeugte starke Hitze begünstigt, die feste Materialien schnell in einen Dampfzustand umwandelt.

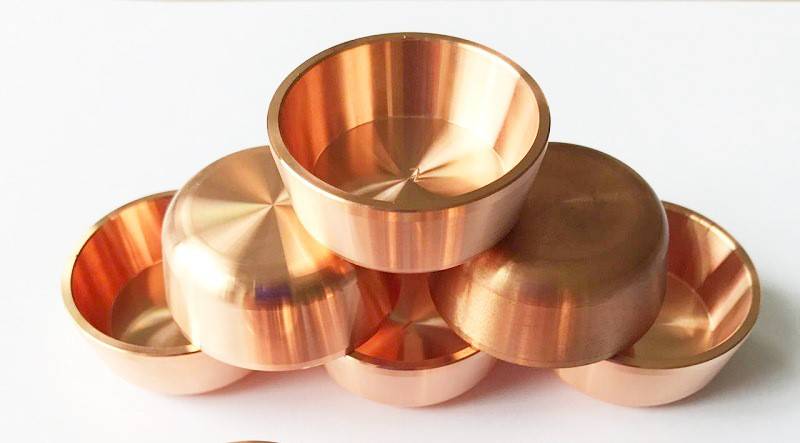

Außerdem ist die Verwendung von wassergekühlten Tiegeln trägt bei zu verbesserter Reinheit der Folie .Wassergekühlte Tiegel tragen zur Aufrechterhaltung einer stabilen Temperaturumgebung bei und verhindern unbeabsichtigte Reaktionen oder Verunreinigungen, die die Qualität des fertigen Films beeinträchtigen könnten.Das Ergebnis sind Beschichtungen, die nicht nur gleichmäßig, sondern auch von höchster Reinheit sind und die strengen Anforderungen verschiedener Anwendungen erfüllen.
Diese Vorteile machen die Elektronenstrahlverdampfung zu einer robusten und zuverlässigen Methode für die Herstellung hochwertiger dünner Schichten in einer kontrollierten Vakuumumgebung.
Nachteile
Die Elektronenstrahlverdampfung bietet zwar mehrere Vorteile, ist aber auch nicht ohne Nachteile.Eine der größten Herausforderungen ist die Komplexität der Heizvorrichtung selbst.Der Prozess der Erwärmung des Materials mit einem Elektronenstrahl ist kompliziert und erfordert eine präzise Steuerung, um die gewünschte Filmqualität zu erreichen.
Ein weiterer bedeutender Nachteil ist die mögliche Beeinträchtigung der Filmstruktur und -eigenschaften durch ionisierte Restgase und verdampfte Materialdämpfe.Während des Verdampfungsprozesses können Restgase in der Vakuumkammer ionisiert werden, und diese ionisierten Gase können mit den verdampften Materialdämpfen wechselwirken.Diese Wechselwirkung kann zu verschiedenen Problemen führen:
- Filmverschmutzung:Ionisierte Gase können sich mit dem aufgedampften Material vermischen, was zu Verunreinigungen in der fertigen Folie führt.Diese Verunreinigungen können die optischen, elektrischen und mechanischen Eigenschaften der Folie beeinträchtigen.
- Strukturelle Defekte:Die Wechselwirkung zwischen ionisierten Gasen und verdampften Dämpfen kann strukturelle Mängel in der Folie verursachen.Diese Defekte können sich als Hohlräume, Risse oder Ungleichmäßigkeiten äußern, die die Integrität und Leistungsfähigkeit der Folie beeinträchtigen können.
- Änderung der Eigenschaften:Das Vorhandensein von ionisierten Gasen kann die physikalischen und chemischen Eigenschaften der Folie verändern.So können beispielsweise der Brechungsindex, die Leitfähigkeit und die Härte der Folie beeinträchtigt werden, was zu Abweichungen von den gewünschten Spezifikationen führt.
Diese Herausforderungen erfordern eine strenge Kontrolle der Vakuumumgebung und eine sorgfältige Steuerung des Erhitzungsprozesses, um die nachteiligen Auswirkungen auf die Folienqualität zu mindern.
