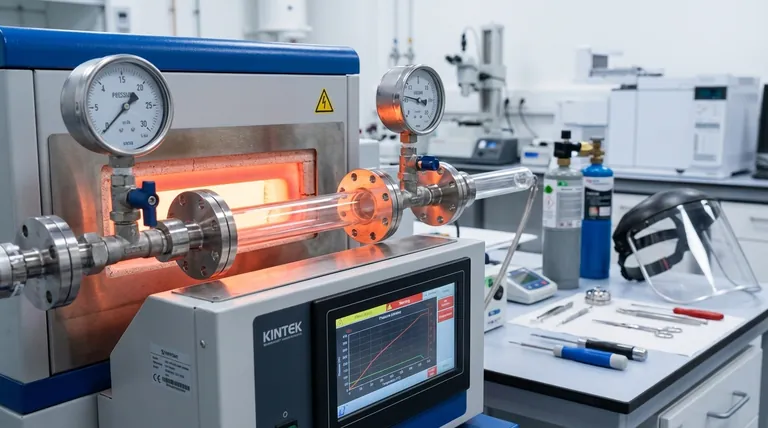

Wie viel Druck hält ein Quarzrohr aus? Die kritischen Faktoren für einen sicheren Betrieb verstehen

Die Druckkapazität eines Quarzrohrs ist kein fester Wert, sondern eine komplexe Berechnung, die auf seinen spezifischen Abmessungen, der Betriebstemperatur und der Anwendung basiert. Im Gegensatz zu Metallen, die standardisierte Druckangaben haben, wird die Festigkeit von Quarz aufgrund seiner spröden Natur durch Faktoren wie Wandstärke, Durchmesser und Oberflächenqualität bestimmt. Ein dickwandiges Rohr mit kleinem Durchmesser bei Raumtemperatur kann Zehn-Atmosphären-Druck aushalten, während ein großes, dünnwandiges Rohr bei 1000 °C möglicherweise nur für ein leichtes Vakuum sicher ist.

Der sichere Betriebsdruck eines Quarzrohrs ist ein berechneter Wert, der spezifisch für Ihr exaktes Rohr und Ihre Betriebsbedingungen ist, keine feste Eigenschaft des Materials. Er hängt entscheidend vom Verhältnis von Wandstärke zu Durchmesser ab und nimmt mit steigender Temperatur stark ab.

Warum es keine einzige Antwort gibt

Die Frage, wie viel Druck ein Quarzrohr aushält, ist vergleichbar mit der Frage, wie viel Gewicht ein Seil tragen kann. Die Antwort hängt sofort von der Dicke, dem Material und dem Zustand des Seils ab. Für Quarzrohre gelten die gleichen Prinzipien, aber die Materialeigenschaften führen zu einzigartigen Überlegungen.

Die entscheidende Rolle der Geometrie

Die wichtigsten Faktoren sind der Außendurchmesser (AD), der Innendurchmesser (ID) und die resultierende Wandstärke des Rohrs.

Innendruck erzeugt eine „Umfangsspannung“, die versucht, die Rohrwand auseinanderzuziehen. Eine dickere Wand und ein kleinerer Durchmesser verteilen diese Spannung effektiver und erhöhen die Druckfestigkeit dramatisch.

Der übersehene Einfluss der Temperatur

Quarzglas behält seine Festigkeit bis zu einem gewissen Grad sehr gut, schwächt sich aber bei erhöhten Temperaturen erheblich ab.

Das Material beginnt oberhalb von 1100 °C weich zu werden. Daher müssen alle Druckberechnungen für Hochtemperaturanwendungen aggressiv nach unten korrigiert werden (Derating). Ein Rohr, das bei 20 °C für 5 bar sicher ist, ist möglicherweise bei 1000 °C nicht einmal für 1,1 bar sicher.

Überdruck vs. Unterdruck

Die Versagensart ist bei Überdruck und Unterdruck unterschiedlich.

• Überdruck (Innendruck): Verursacht Zugspannung, was zum Bersten führt. Quarz ist unter Zug viel schwächer.
• Unterdruck (Vakuum): Verursacht Druckspannung. Obwohl Quarz bei reiner Kompression unglaublich stark ist, kann ein dünnwandiges Rohr unter äußerem Druck durch Knicken oder Kollabieren versagen, lange bevor die Druckfestigkeit des Materials erreicht ist.

Wichtige Faktoren, die die Festigkeit bestimmen

Neben den Kernvariablen Geometrie und Temperatur können mehrere andere Faktoren den sicheren Betriebsdruck Ihres Systems drastisch beeinflussen.

Materialreinheit und Fehler

Quarz ist ein sprödes Material. Das bedeutet, dass mikroskopisch kleine Kratzer, Einschlüsse oder Oberflächenunvollkommenheiten als Spannungskonzentratoren wirken.

Ein winziger, unsichtbarer Kratzer kann der Ausgangspunkt für einen katastrophalen Bruch unter Druck sein. Deshalb ist es entscheidend, Quarzrohre vorsichtig zu behandeln und sie auf Oberflächenschäden zu überprüfen.

Endkappen und Dichtungsmethoden

Die Art und Weise, wie Sie die Enden des Rohrs abdichten, ist eine häufige Fehlerquelle. Scharfe Kanten an Flanschen oder zu fest angezogene Klemmen können lokale Spannungen erzeugen, die das Rohr weit unter seiner theoretischen Druckgrenze zum Reißen bringen.

Für jedes unter Druck stehende Quarzsystem sind glatte, gut konstruierte Verbindungsstücke, die die Last gleichmäßig verteilen, unerlässlich.

Die kritischen Kompromisse verstehen

Die Auswahl eines Quarzrohrs beinhaltet oft das Abwägen konkurrierender Anforderungen. Das Verständnis dieser Kompromisse ist der Schlüssel zu einem sicheren und erfolgreichen Design.

Wandstärke vs. Thermoschockfestigkeit

Eine dickere Wand bietet eine höhere Druckfestigkeit. Sie erzeugt jedoch auch einen größeren Temperaturgradienten über das Glas beim Erhitzen oder Abkühlen.

Dieser Gradient induziert Spannungen, wodurch dickwandige Rohre anfälliger für Risse durch Thermoschock sind. Wenn Ihr Prozess schnelle Temperaturwechsel beinhaltet, ist möglicherweise eine dünnere Wand erforderlich, was wiederum Ihren Betriebsdruck begrenzt.

Durchmesser vs. Druckfestigkeit

Bei gegebener Wandstärke verringert die Vergrößerung des Rohrdurchmessers die Druckfestigkeit exponentiell.

Das bedeutet, dass bei der Skalierung eines Prozesses von einem 1-Zoll-Rohr auf ein 4-Zoll-Rohr eine vollständige Neuberechnung der Sicherheitsgrenzen erforderlich ist. Sie können nicht davon ausgehen, dass die Druckleistung ähnlich ist.

So bestimmen Sie das richtige Rohr für Ihre Anwendung

Aufgrund der beteiligten Variablen, insbesondere Materialfehler, gibt es keinen universellen Rechner für die Druckfestigkeit von Quarzrohren. Sie müssen immer den ursprünglichen Hersteller um Rat fragen und einen konservativen Sicherheitsfaktor anwenden.

• Wenn Ihr Hauptaugenmerk auf hohem Druck bei Raumtemperatur liegt: Priorisieren Sie ein Rohr mit dem kleinstmöglichen Innendurchmesser und der dickstmöglichen Wand.
• Wenn Ihr Hauptaugenmerk auf Hochtemperaturbetrieb liegt: Ihr maximaler Druck wird stark begrenzt sein. Wählen Sie ein Rohr mit makellosen Oberflächen und konsultieren Sie die Herstellerangaben zur Temperaturkorrektur.
• Wenn Sie mit Hochvakuum (Unterdruck) arbeiten: Knicken ist das Hauptrisiko. Eine dicke Wand im Verhältnis zum Durchmesser ist der wichtigste Faktor für die Stabilität.
• Wenn Sie schnelles Erhitzen und Abkühlen benötigen: Sie müssen die Thermoschockfestigkeit priorisieren, indem Sie eine dünnere Wand verwenden, was Ihre sichere Druckgrenze erheblich senkt.

Letztendlich müssen Sie jedes unter Druck stehende Glassystem mit äußerster Sorgfalt behandeln, geeignete Schutzschilde verwenden und weit innerhalb der berechneten Grenzen für Ihre spezifischen Komponenten und Bedingungen arbeiten.

Zusammenfassungstabelle:

Faktor	Auswirkung auf die Druckkapazität
Wandstärke	Dickere Wände erhöhen die Druckfestigkeit erheblich.
Rohrdurchmesser	Kleinere Durchmesser können viel höheren Druck aushalten.
Temperatur	Die Kapazität nimmt oberhalb von 1100 °C stark ab; erfordert aggressive Korrektur.
Oberflächenfehler	Kratzer oder Unvollkommenheiten reduzieren die Festigkeit und Sicherheit drastisch.
Druckart	Überdruck (Bersten) ist kritischer als Unterdruck (Vakuum/Knicken).
